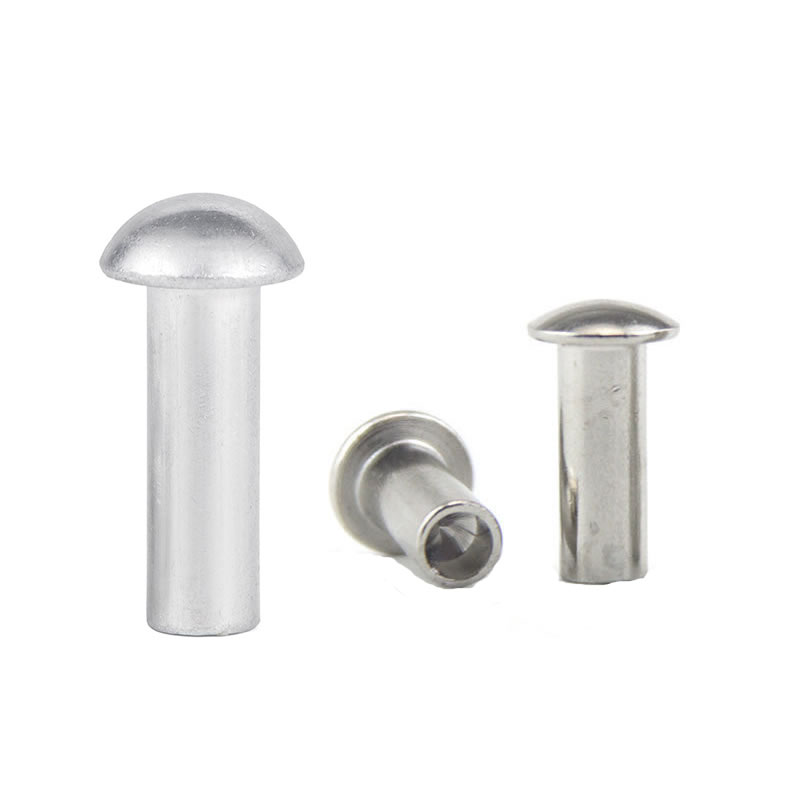

رأس الفطر المسامير المجوفة شبه

عندما يتطلب مشروعك برشامًا مقببًا ينشر الحمل بالتساوي، اختر مسامير شبه مجوفة ذات رأس فطر مخصص من مصنعنا الصيني، Nuote Metals. يحمي الرأس العريض المواد الناعمة مثل الجلد والبلاستيك من السحب، بينما يتم ضبط الجسم شبه المجوف بقوة أقل. مثالية للأمتعة، ومقابض الأدوات، وزخرفة السيارات. متوفر بالفولاذ أو النحاس أو الفولاذ المقاوم للصدأ. ثق بنا للحصول على التصنيع الدقيق الذي يحل فشل المفاصل وتشقق السطح.

إرسال استفسار

وصف المنتج

عندما يحتاج البرشام إلى تثبيت المواد الناعمة دون سحبها، فإن نمط الرأس مهم أكثر من الساق. رأس مستدير يركز القوة. يمكن للرأس المسطح أن يحفر. لكن أرأس الفطر شبه برشام مجوف- مع سطحه العريض والمنصف بلطف - ينشر الحمل مثل الغسالة المدمجة مع الحفاظ على المظهر النهائي المنخفض.

نوتي ميتالزتنتج رأس الفطر برشامات شبه مجوفة من الفولاذ منخفض الكربون والفولاذ المقاوم للصدأ والنحاس باستخدام رأس بارد عالي السرعة. يقلل التجويف شبه المجوف من قوة الإعداد بنسبة 70% تقريبًا مقارنة بالمسامير الصلبة، مما يجعلها مثالية للتجميع الآلي والمواد الحساسة.

أدناه، نقدم لك المواصفات الفنية أولاً، ثم نعرض تطبيقين حقيقيين حيث قامت المسامير الخاصة بنا بحل مشكلات تجميع محددة.

المعلمات الفنية - ما الذي يجعل هذا الرأس مختلفًا

هندسة الرأس

ميزة	رأس الفطر	رأس مستدير (للمقارنة)
قطر الرأس / نسبة الساق	2.2 – 2.5 : 1	1.6 – 1.8 : 1
ارتفاع الرأس / قطر الرأس	30 – 35%	45 – 50%
نصف قطر الحافة	كبيرة، على نحو سلس	صغيرة ومتميزة

رأس الفطر أعرض وأقل من الرأس المستدير، ولكنه ليس بعرض رأس الجمالون. إنه يقع في المنتصف - وهو مثالي للتجمعات البلاستيكية والمعادن الرقيقة والمركبة حيث يكون السحب أمرًا مثيرًا للقلق ولكن رأس الجمالون قد يبدو ضخمًا للغاية.

خيارات المواد والتشطيب

مادة	الدرجات	التشطيبات	الاستخدام النموذجي
فولاذ منخفض الكربون	1008، س195	مطلي بالزنك (شفاف/أزرق/أصفر)، أكسيد أسود	الصناعية العامة والأثاث والعجلات
الفولاذ المقاوم للصدأ	304، 316	تخميلها، حبة انتقد	خارجي، بحري، طبي
النحاس	C26000	طلاء طبيعي، عتيق، مطلي بالنيكل	الديكور والكهرباء والأثاث

الأبعاد القياسية (الفولاذ، الساق 3-8 مم)

عرقوب ضياء (مم)	ضياء الرأس (مم)	رأس Ht (مم)	أطوال البرميل (مم)	عمق التجويف	نطاق القبضة (مم)
3.0	6.5 - 7.5	1.0 - 1.2	4,5,6,8,10	45-55% من الطول	1.5 - 4.0
4.0	8.5 - 10.0	1.2 - 1.5	5،6،8،10،12	45-55% من الطول	2.0 - 5.5
5.0	10.5 - 12.5	1.4 - 1.7	6،8،10،12،15	45-55% من الطول	2.5 - 7.0
6.0	12.5 - 15.0	1.6 - 2.0	8,10,12,15,20	45-55% من الطول	3.0 - 9.0
8.0	16.0 - 20.0	2.0 - 2.5	10،12،15،20،25	45-55% من الطول	4.0 - 12.0

التفاوتات: قطر الساق ±0.05 مم، قطر الرأس ±0.15 مم، ارتفاع الرأس ±0.10 مم، الطول ±0.15 مم. أطوال مخصصة وأقطار الرأس المتاحة.

الخواص الميكانيكية (رأس الفطر الفولاذي مقاس 5 مم، مثبت في ABS مقاس 2 مم)

ملكية	قيمة
قوة القص واحدة	11,000 - 13,000 ن
مقاومة السحب (البلاستيك)	3,500 - 4,500 ن
حجم الثقب الموصى به	عرقوب + 0.15 – 0.20 ملم
قوة الإعداد	1.2 – 2.0 طن

أنواع مختلفة من رؤوس المسامير التي تصنعها المعادن Nuote

تقوم Nuote Metals بتصنيع المسامير بأنواع مختلفة من الرأس، مثل المسامير ذات الرأس المسطح، والمسامير ذات الرأس الدائري، والمسامير ذات الرأس الغاطس، ومسامير رأس الجمالون، ومسامير رأس الفطر وما إلى ذلك.

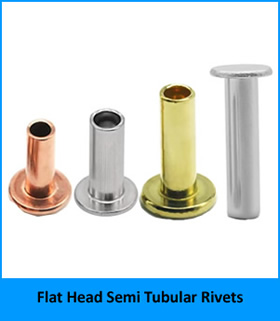

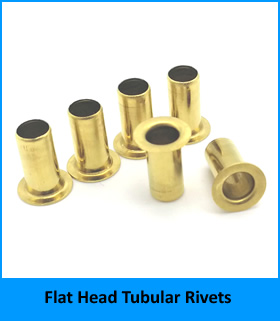

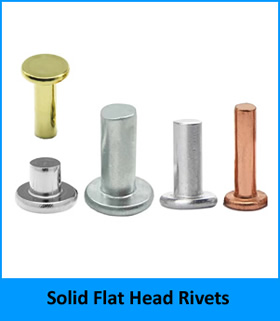

1. المسامير ذات الرأس المسطح، بما في ذلك المسامير الصلبة ذات الرأس المسطح، والمسامير شبه الأنبوبية ذات الرأس المسطح، والمسامير الأنبوبية ذات الرأس المسطح.

هل تريد معرفة المزيد عن المسامير ذات الرأس المسطح لدينا؟ فقط انقر

2. المسامير ذات الرأس الدائري، بما في ذلك المسامير الصلبة ذات الرأس المستدير والمسامير شبه الأنبوبية ذات الرأس المستدير.

انقر لمعرفة المزيد عن المسامير ذات الرأس المستديرة لدينا.

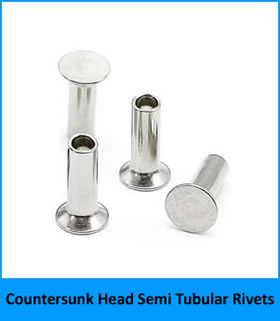

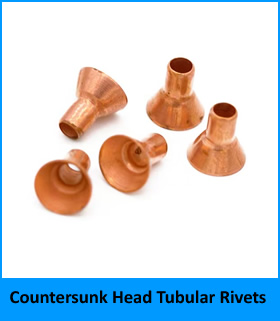

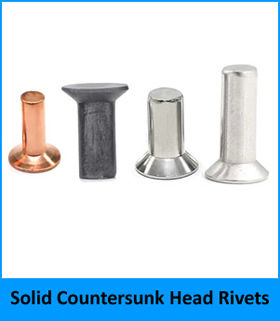

3. المسامير ذات الرأس الغاطس، بما في ذلك المسامير الصلبة ذات الرأس الغاطس، والمسامير شبه الأنبوبية ذات الرأس الغاطس، والمسامير الأنبوبية ذات الرأس الغاطس.

إذا كنت ترغب في الحصول على مزيد من المعلومات حول المسامير ذات الرأس الغاطس، الرجاء النقر فوق

4. مسامير رأس الجمالون، بما في ذلك المسامير الصلبة لرأس الجمالون والمسامير شبه الأنبوبية لرأس الجمالون.

هل تحتاج إلى مزيد من المعلومات حول مسامير رأس الجمالون؟ فقط انقر

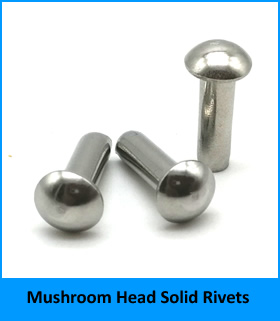

5. مسامير رأس الفطر، بما في ذلك المسامير الصلبة لرأس الفطر والمسامير شبه الأنبوبية لرأس الفطر.

انقر للحصول على مزيد من التفاصيل حول مسامير رأس الفطر الخاصة بنا.

تطبيقان حقيقيان - من العجلات إلى الكراسي

1. عجلة دوارة - حامل جذعي (فولاذ، مطلي بالزنك)

تحتاج الشركة المصنعة لعجلات كراسي المكتب إلى توصيل ساق العجلة بالحامل. استخدم التصميم الأصلي برشامًا صلبًا، لكن قوة الإعداد العالية شوهت الهيكل الدوار. لقد جربوا برشامًا مستديرًا شبه مجوف، لكن الرأس انسحب عبر الدعامة المعدنية الرفيعة بمرور الوقت.

لقد أوصينا أرأس الفطر الصلب شبه برشام مجوف- ساق 6 مم، قطر الرأس 15 مم، مطلي بالزنك. قام رأس الفطر العريض بتوزيع الحمل على سطح الدعامة، مما يمنع السحب. يقلل التجويف شبه المجوف من قوة الإعداد بنسبة 70%، مما يمنع التشوه. يتطابق طلاء الزنك مع التشطيب الحالي. بعد 100,000 دورة تحميل ديناميكي، لم يتم فك أو فشل أي برشام. قام العميل بتحويل جميع نماذج العجلات إلى برشام رأس الفطر الخاص بنا.

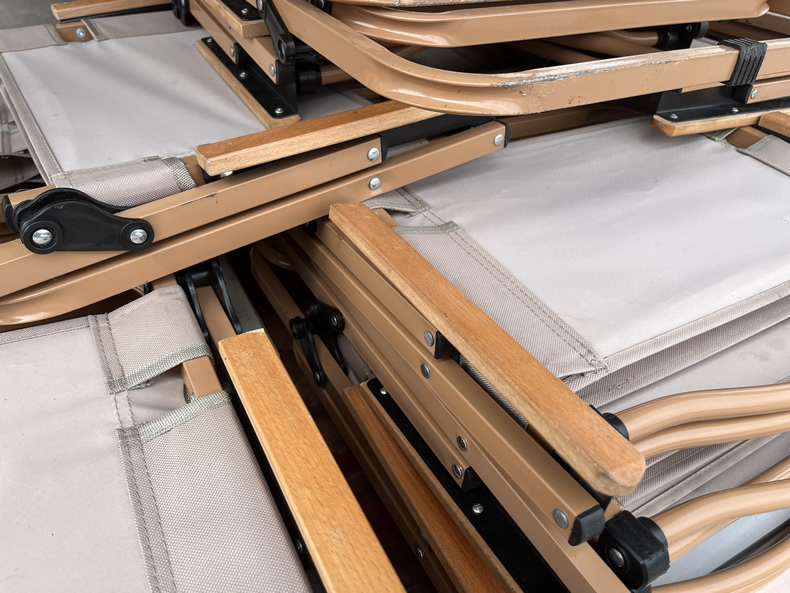

2. الكرسي القابل للطي – مفصل المقعد (الفولاذ، مطلي بالزنك)

واجهت إحدى الشركات المصنعة للكراسي القابلة للطي مشكلة مختلفة: فقد تعطل برشام الرأس المستدير عند نقطة المفصلة في أغطية المقاعد المصنوعة من القماش. يبلغ ارتفاع الرأس 2.8 مم (لساق 5 مم) عالقًا على الحزام أثناء الطي. اشتكى العملاء. أرادت الشركة المصنعة أيضًا رأسًا أوسع لمنع إمالة البرشام في الفتحة كبيرة الحجم.

قدمت شركة Nuote Metals أرأس الفطر الصلب شبه برشام مجوف- ساق 5 مم، قطر الرأس 11 مم، مطلي بالزنك. كان ارتفاع الرأس 1.6 ملم فقط، وهو منخفض بما يكفي لتنظيف القماش. قام الرأس مقاس 11 مم بسد الثقب القذر دون الحاجة إلى غسالة. اجتاز طلاء الزنك 72 ساعة من رش الملح للاستخدام الداخلي والخارجي. بعد عمليتي إنتاج بلغ مجموعهما 150.000 كرسي، لم يبلغ العميل عن أي شكاوى تتعلق بالتمزق أو فشل في المفصلات.

كيف نقوم بتصنيع المسامير شبه المجوفة ذات الرأس الفطري – ذات الرأس البارد

يعد تشكيل رأس الفطر أكثر صعوبة من تشكيل الرأس المستدير لأن القبة العريضة والمنخفضة تتطلب تدفقًا معدنيًا دقيقًا. عمليتنا:

1. سحب الأسلاك - يتم سحب السلك الوارد (الفولاذ 1008 أو الفولاذ المقاوم للصدأ 304 أو النحاس C260) إلى قطر الساق الدقيق.

2. القطع - يتم قطع السلك إلى طول فارغ.

3. الضربة الأولى (التربيع) - يتم توسيط الفراغ ومربعه.

4. الضربة الثانية (الرأس المسبق) - قالب كربيد يشكل قبة الفطر بشكل خشن.

5. الضربة الثالثة (العنوان النهائي) – تم صياغة القبة بالشكل النهائي والتسطيح.

6. الثقب - لكمة كربيد تخلق تجويفًا شبه مجوف.

7. التشذيب (اختياري) - يزيل الفلاش من حافة الرأس.

8. التدحرج - إزالة الأزيز والتلميع.

9. الطلاء - يتم تطبيق الطلاء بالزنك داخليًا أو من خلال شريك معتمد.

نحن نستخدم قوالب كربيد مصقولة إلى Ra 0.1μm. تتميز القبة بنصف قطر أملس ومتسق، ولا توجد بها بقع مسطحة أو علامات أدوات.

لمعرفة التفاصيل يرجى مراجعة الفيديو أدناه:

ضمان الجودة - ما نقدمه

تشتمل كل مجموعة من المسامير المجوفة ذات رأس الفطر من Nuote Metals على ما يلي:

شهادة اختبار المطحنة (كيمياء المواد، الشد، الصلابة)
تقرير فحص الأبعاد (10 قطع: قطر الرأس، رأس الرأس، الساق، الطول، عمق التجويف)
تقرير سمك الطلاء (طلاء الزنك)
شهادة المطابقة (موقعة، يمكن تتبعها دفعة واحدة)

نحن حاصلون على شهادة ISO 9001:2015. يعد الامتثال لـ RoHS و REACH أمرًا قياسيًا.

سياسات شفافة

عينات– 20 قطعة مجانية (يدفع العميل تكلفة الشحن)
موك- 2000 قطعة (فولاذ، مقاسات قياسية)
مهلة(المخزون) - 5-7 أيام عمل
مهلة(برميل مخصص) – 12-15 يوم عمل
رسوم الأدوات- لا شيء لأدوات رأس الفطر القياسية (الأحجام 3-8 مم)

ثلاثة أسئلة نجيب عليها كثيرًا

Q1: استخدمت علبة العجلات ساقًا مقاس 6 مم مع رأس فطر مقاس 15 مم. أي بنسبة 2.5:1. ما هو الحد الأقصى لقطر الرأس الذي يمكنك صنعه لساق معينة؟

ج: بالنسبة للرأس البارد، يبلغ الحد الأقصى لقطر الرأس العملي حوالي 2.8 مرة قطر الساق. علاوة على ذلك، لا يمكن للمعدن أن يتدفق بالكامل إلى تجويف القالب دون التسبب في طيات أو فراغات. بالنسبة لساق 6 مم، فإن أكبر رأس فطر يمكننا إنتاجه بشكل موثوق هو 17 مم. بالنسبة لساق 5 مم، الحد الأقصى هو 14 مم. إذا كنت بحاجة إلى رأس أوسع، فنوصي بالتبديل إلى رأس الجمالون أو إضافة غسالة منفصلة. بالنسبة لعلبة العجلات، كان مقاس 15 مم في حدود قدرتنا وعمل بشكل مثالي.

Q2: هل يمكن استخدام المسامير شبه المجوفة ذات رأس الفطر في البلاستيك دون تكسير الرئيس؟

ج: نعم – هذه إحدى المزايا الرئيسية لرأس الفطر. تقوم القبة الواسعة والمنخفضة بتوزيع قوة الإعداد على مساحة أكبر من الرأس المستدير. بالنسبة للبلاستيك، نوصي بأن يكون طول البرميل أطول بمقدار 1.0-1.5 مم بالضبط من سمك المادة. استخدم أيضًا مكبسًا (وليس مطرقة) لتطبيق قوة ثابتة. بالنسبة لحالة الكرسي القابل للطي، كانت المفصلة معدنية، ولكننا استخدمنا مسامير رأس الفطر المصنوعة من مادة ABS والبولي كربونات للحصول على نتائج جيدة. أرسل لنا العينة البلاستيكية الخاصة بك، وسوف نقوم باختبارها.

Q3: رأس الفطر القياسي الخاص بك لديه نصف قطر حافة كبير. هل هذا ضروري؟

ج: نعم. نصف القطر ليس تجميليًا - فهو يمنع الرأس من التقطيع إلى مواد ناعمة. ستكون الحافة الحادة الموجودة أسفل الرأس بمثابة السكين عندما تنثني المادة. يحتوي رأس الفطر الخاص بنا على نصف قطر مستمر يبلغ 0.3-0.5 مم من الساق إلى الحافة الخارجية. هذا يلغي ناهضات التوتر. بالنسبة للعجلة، فإن نصف القطر هذا يمنع الدعامة من التشقق حول فتحة البرشام. بالنسبة للكرسي، فقد حافظ على القماش من الاهتراء. إذا كنت بحاجة إلى حافة أكثر وضوحًا (على سبيل المثال، لأسباب تزيينية)، فيمكننا تعديل الأدوات، ولكننا سنحذرك بشأن المقايضة.

كيف يقول العملاء الذين تعاوننا معهم؟

قم بتأكيد الملاءمة على التجميع الفعلي الخاص بك

كل مادة تتصرف بشكل مختلف. بدلا من التخمين، نقترح اختبارا بسيطا. أخبرنا بقطر ساقك وطول البرميل والمواد. سنقوم بإنتاج دفعة صغيرة وشحنها إليك. قم بتعيينها في المكون الفعلي الخاص بك. قياس الانتزاع. تحقق من ملف تعريف الرأس. عندها فقط تقرر الإنتاج.

اتصالنوتي ميتالز- أرسل الرسم الخاص بك أو المواصفات فقط.
