المسامير الصلبة ذات الرأس المسطح

تعمل المسامير الصلبة ذات الرأس المسطح على حل المشكلة التي يواجهها كل مصمم: كيفية الحصول على أقصى قدر من القوة في مساحة محدودة. يكون الرأس المسطح أقل من أي برشام صلب آخر غير غاطس - عادةً ما يتراوح بين 15-25% من قطر الساق في ارتفاع الرأس. بالنسبة للبرشام مقاس 5 مم، فإن هذا يمثل فقط 0.8-1.2 مم من النتوء فوق السطح.

هذا ليس برشام شبه أنبوبي ذو قوة منخفضة. هذا برشام صلب - قطر ساق كامل، قوة قص وشد كاملة - برأس يختفي في مجموعتك. عندما تحتاج إلى القوة والتخليص في نفس المثبت، فهذا هو الحل.

فرق الرأس المسطح – القوة التي تناسبها

الرأس المسطح ليس مجرد شكل. إنه حل لقيود تصميم محددة.

• أدنى مستوى - 15-25% من قطر الساق في ارتفاع الرأس؛ أقل من الرؤوس المستديرة أو البيضاوية أو الجمالونية
• لا يوجد إعداد خاص للفتحة – فتحة مستقيمة فقط؛ لا حاجة للغرق
• القوة الكاملة - يوفر البناء الصلب قوة القص والشد بنسبة 100%
• الخلوص المنزلق - منخفض بما يكفي لمسح الآليات المنزلقة والمجموعات القابلة للتكديس والمرفقات الضيقة

الصلبة هي أقوى بناء برشام. على عكس المسامير شبه الأنبوبية التي تعتمد على الجدران الرقيقة التي تتدحرج إلى الخارج، تستخدم المسامير الصلبة قطر الساق بالكامل لتشكيل أداة التثبيت.

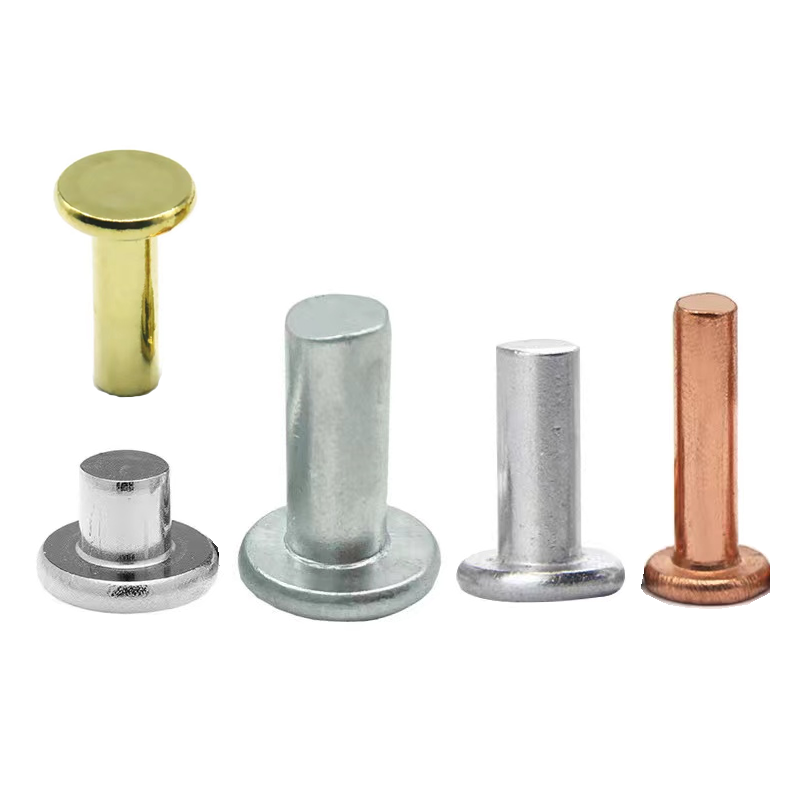

خمس مواد - اختر ما يناسب تجميعتك

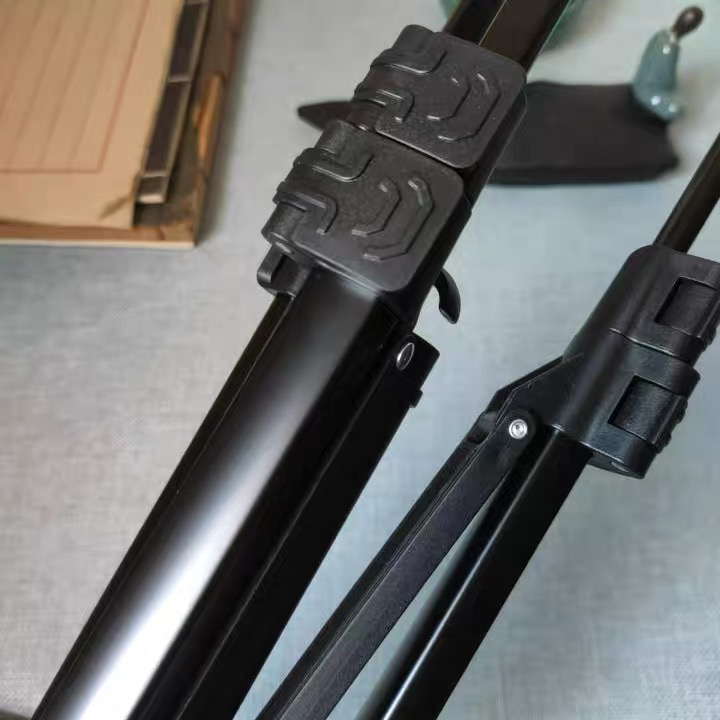

تطبيق واحد - مفصل ساق الكاميرا ثلاثي القوائم

احتاجت إحدى الشركات المصنعة للحوامل الثلاثية للكاميرات الاحترافية إلى برشام لمجموعة مفصلات الساق. أقسام الساق تلسكوبية ومطوية - أي رأس برشام بارز سوف يكشط أنبوب الساق الداخلي أثناء التمديد والتراجع. توفر المسامير شبه الأنبوبية الأصلية خلوصًا منخفضًا ولكنها تفتقر إلى القوة اللازمة للحفاظ على قوة التثبيت في ظل الاستخدام المتكرر. كان العميل بحاجة إلى قوة صلبة كاملة مع ملف تعريف شبه متدفق.

قامت شركة Nuote Metals بتزويد 304 برشامًا صلبًا برأس مسطح من الفولاذ المقاوم للصدأ - ساق 4.0 مم، ورأس مسطح 8.0 مم، وطول إجمالي 12.0 مم، ولمسة نهائية خاملة. كان ارتفاع الرأس المسطح 0.8 ملم فقط فوق السطح، وهو منخفض بما يكفي لمسح أنبوب الساق الداخلي بالكامل. يوفر البناء الصلب قوة تثبيت دائمة لن تخفف على مدى آلاف دورات التمديد. يوفر الفولاذ المقاوم للصدأ 304 مقاومة للتآكل ضد العرق والظروف الخارجية.

اختبر العميل المسامير عبر 500 حامل ثلاثي الأرجل. بعد 10000 دورة تمديد وسحب وسنة واحدة من الاستخدام الميداني، لا يوجد أي ارتخاء أو كشط أو صدأ. استخدم العميل منذ ذلك الحين أكثر من 500000 برشام صلب برأس مسطح عبر خط الحامل ثلاثي القوائم بالكامل.

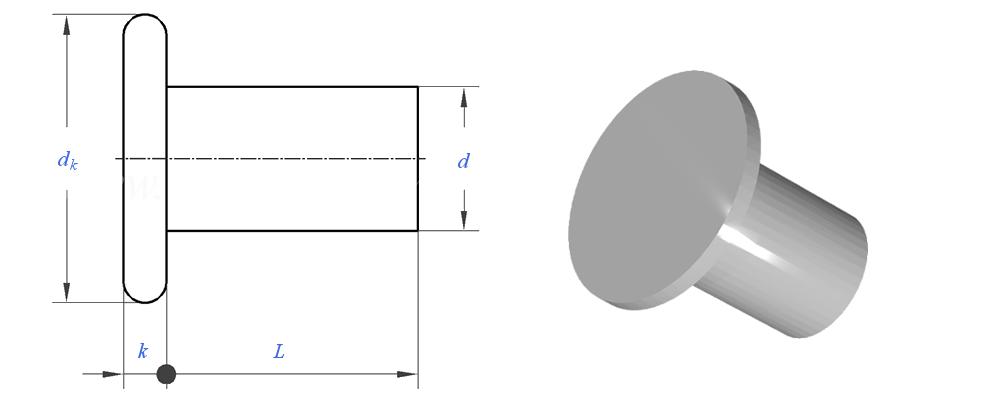

الأبعاد المخصصة - مصممة وفقًا لمواصفاتك

نقوم بتصنيع المسامير الصلبة ذات الرأس المسطح وفقًا لمواصفاتك الدقيقة. تتوفر أقطار السيقان من 0.8 مم إلى 8.0 مم، مع أطوال إجمالية مخصصة لسمك مجموعة المواد الخاصة بك.

ماذا نحتاج منك:

• قطر الساق – من 0.8 ملم إلى 8.0 ملم
• قطر الرأس - مسطح، مطابق لمتطلبات التصميم الخاصة بك
• الطول الإجمالي - أو إجمالي سمك مجموعة المواد لديك
• المواد - الفولاذ أو الفولاذ المقاوم للصدأ أو النحاس أو النحاس أو الألومنيوم
• النهاية - الزنك، التخميل، طلى، بأكسيد، أو عادي

الأحجام القياسية المتوفرة في المخزون - لا توجد رسوم على الأدوات بالنسبة للمواصفات الحالية. قد تتطلب أقطار الرأس المخصصة والأشكال الهندسية الخاصة أدوات؛ سوف ننصح في مرحلة الاقتباس.

كيف نصنع المسامير الصلبة ذات الرأس المسطح - الرأس البارد الدقيق

يصعب تشكيل الرؤوس المسطحة مقارنة بالرؤوس المستديرة. يريد المعدن أن يتجعد عند الانتقال الحاد من الساق إلى الرأس. تمنع عملية المعالجة الباردة لدينا ذلك - مما يضمن التسطيح المثالي في كل مرة.

العملية بالتسلسل:

• سحب الأسلاك - يتم سحب المواد الخام إلى قطر الساق بدقة مع تفاوت قدره ±0.02 مم. وهذا يضمن أن كل برشام يناسب ثقبك بشكل ثابت.
• الرأس البارد – عملية تشكيل متعددة المراحل تخلق الرأس المسطح. الاختلاف الرئيسي عن أنماط الرأس الأخرى: تعمل مرحلة الصياغة على ضغط الرأس إلى السُمك النهائي، مما يزيل التجاعيد ويضمن التسطيح في حدود ±0.05 مم. وهذا أمر بالغ الأهمية للتجمعات منخفضة الخلوص.
• التشذيب - تتم إزالة الفلاش حول حافة الرأس. والنتيجة هي جزء نظيف وخالي من النتوءات ويوضع على مادتك.
• التقليب - يتم التخلص من النتوءات الدقيقة، وإعداد السطح للطلاء أو الطلاء.
• الطلاء أو الطلاء - يتم تطبيقه على النحو المحدد (الزنك، أو التخميل، أو الورنيش، أو المؤكسد، أو العادي).

لماذا تبقى رؤوسنا المسطحة مسطحة:

• مرحلة الصياغة ليست اختيارية، بل هي جزء من العملية
• يتم صقل القوالب لمنع الالتصاق والعلامات السطحية
• يتم فحص كل دفعة للتأكد من استواء الرأس - وليس فقط القطر

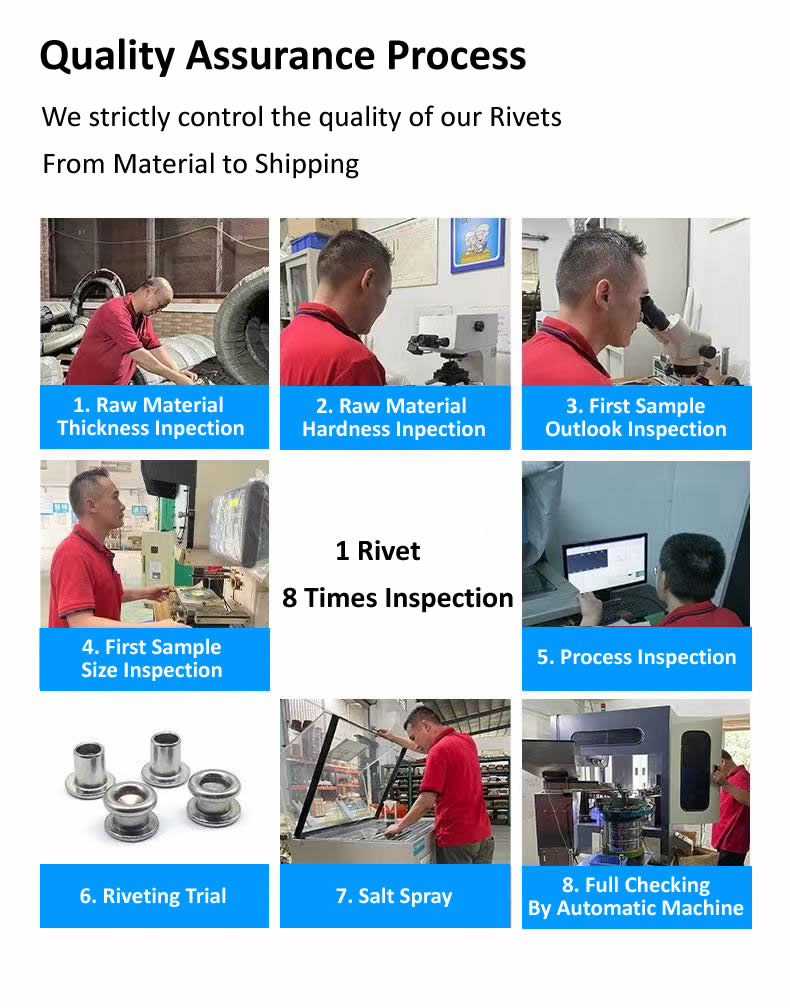

مراقبة الجودة - ما نتحقق منه ولماذا:

حيث يتم استخدام المسامير الصلبة ذات الرأس المسطح

تعتبر المسامير الصلبة ذات الرأس المسطح هي الخيار المفضل للتجمعات منخفضة المستوى وعالية القوة:

• حوامل الكاميرا الثلاثية – مفصلات الأرجل، وآليات التمديد، والمفاصل القابلة للطي
• الأثاث الخارجي - إطارات قابلة للطي وكراسي وطاولات قابلة للتكديس
• السيارات - الزخرفة الداخلية، وتجميعات الألواح مع قيود الخلوص
• المعدات الطبية – الأسطح الحساسة للنظافة، الوقاية من تمزق القفازات
• المعدات الصناعية - لوحات التحكم، وحارس الآلات، والمكونات المنزلقة
• العبوات الإلكترونية – مجموعات الهياكل ذات الخلوص المحكم
• الفضاء الجوي – الألواح الداخلية، ومكونات المقاعد
• الأمتعة - التعامل مع المسارات وآليات الانزلاق

عملاء عالميون، جودة مثبتة

نحن نعمل مع الشركات المصنعة في جميع أنحاء أمريكا الشمالية وأوروبا وآسيا - بدءًا من العلامات التجارية لمعدات الكاميرات وحتى موردي السيارات وحتى الشركات المصنعة للأجهزة الطبية. تُظهر الصور أعلاه بعضًا من شركائنا الكرام وهم يزورون منشأتنا، ويتعاونون في مشاريع مخصصة، ويشاركون تجاربهم مع المسامير الصلبة ذات الرأس المسطح.

نحن لا نعتمد على المطالبات. تشتمل كل شحنة على وثائق كاملة يمكن تتبعها:

• شهادة اختبار المطحنة - التركيب الكيميائي وخصائص الشد
• تقرير فحص الأبعاد – القيم المقاسة الفعلية من الدُفعة
• شهادة الطلاء – التحقق من السماكة (إن أمكن)
• شهادة المطابقة – موقعة، ويمكن تتبع الدفعة منها

نحن نحافظ أيضًا على:

• ISO 9001:2015 – نظام إدارة الجودة المعتمد
• الامتثال لـ RoHS - تم التحقق منه عن طريق اختبار SGS
• الوصول إلى الامتثال - إعلان SVHC الحالي

ثلاثة أسئلة نجيب عليها كثيرًا

س 1: ما الفرق بين البرشام الصلب ذي الرأس المسطح والمبرشم شبه الأنبوبي ذو الرأس المسطح؟

ج: الفرق هو تصميم الذيل. البرشام الصلب ذو الرأس المسطح صلب تمامًا - يتشوه الساق بالكامل أثناء التثبيت، مما يوفر أقصى قدر من قوة القص والشد. يحتوي البرشام شبه الأنبوبي ذو الرأس المسطح على تجويف مجوف عند الذيل، مما يقلل من قوة التثبيت بنسبة 70% ولكنه يوفر 80-90% من القوة الصلبة. كلاهما لهما نفس الرأس المنخفض. اختر مادة صلبة للتجميعات الهيكلية والحاملة والدائمة التي تتطلب أقصى قدر من القوة. اختر النوع شبه الأنبوبي للإنتاج بكميات كبيرة حيث تكون سرعة التثبيت أمرًا بالغ الأهمية وتكون الأحمال معتدلة. بالنسبة لحالة الحامل ثلاثي الأرجل المذكورة أعلاه، كان الخيار الصلب هو الاختيار الصحيح لأن العميل يحتاج إلى قوة تثبيت دائمة في مجموعة متحركة.

Q2: ما هي المواد المتوفرة للمسامير الصلبة ذات الرأس المسطح؟

ج: نقوم بتصنيع المسامير الصلبة ذات الرأس المسطح في خمس عائلات مادية:

• الفولاذ منخفض الكربون – الأقوى والأكثر فعالية من حيث التكلفة، مطلي بالزنك أو النيكل
• الفولاذ المقاوم للصدأ (304/316) – مقاومة دائمة للتآكل، مُخملة بشكل قياسي
• النحاس (C2680) - موصلية، غير مغناطيسية، زخرفية
• النحاس – أعلى الموصلية الكهربائية/الحرارية
• الألومنيوم (5052/5056) - الأخف وزنا وغير مغناطيسي

كيف أسيلما هو الطول الإجمالي الصحيح لبرشام صلب ذو رأس مسطح؟

ج: حدد الطول الذي سيترك 1.2-1.5 مرة من قطر الساق بارزًا بعد كومة المواد الخاصة بك بعد الإدخال. على سبيل المثال، إذا كنت تقوم بربط ورقتين مقاس 2 مم (إجمالي 4 مم) مع ساق مقاس 5 مم، فستحتاج إلى 1.2 × 5 مم = 6 مم من ساق بارزة. الطول الإجمالي = 4 مم (المكدس) + 6 مم (البروز) = 10 مم. تشكل هذه المادة البارزة الرأس الثاني أثناء الإعداد. أرسل لنا سمك مجموعة المواد الخاصة بك، وسنوصي بالطول الدقيق.

ما نضمنه بشأن كل برشام صلب ذو رأس مسطح

نحن لا نبيع المسامير فقط. نحن نضمن:

• قوة– قوة القص تلبي أو تتجاوز المواصفات الخاصة بك
• ملائم- قطر الساق ضمن ±0.05 مم من المواصفات الخاصة بك
• حساب تعريفي- ارتفاع الرأس في حدود ±0.05 مم للتجمعات منخفضة الخلوص
• مادة- يتم التحقق من التركيب بواسطة مطياف على كل ملف
• انتزاع- تم اختباره على المواد الخاصة بك قبل الشحن
• توصيل– 5-7 أيام للأحجام القياسية، 10-12 يومًا للأحجام المخصصة

إذا فشل أي برشام في شحنتك في تلبية هذه المعايير، فسنعمل معك لحل المشكلة على الفور - سواء من خلال الاستبدال أو إعادة العمل أو تعديل العملية.
