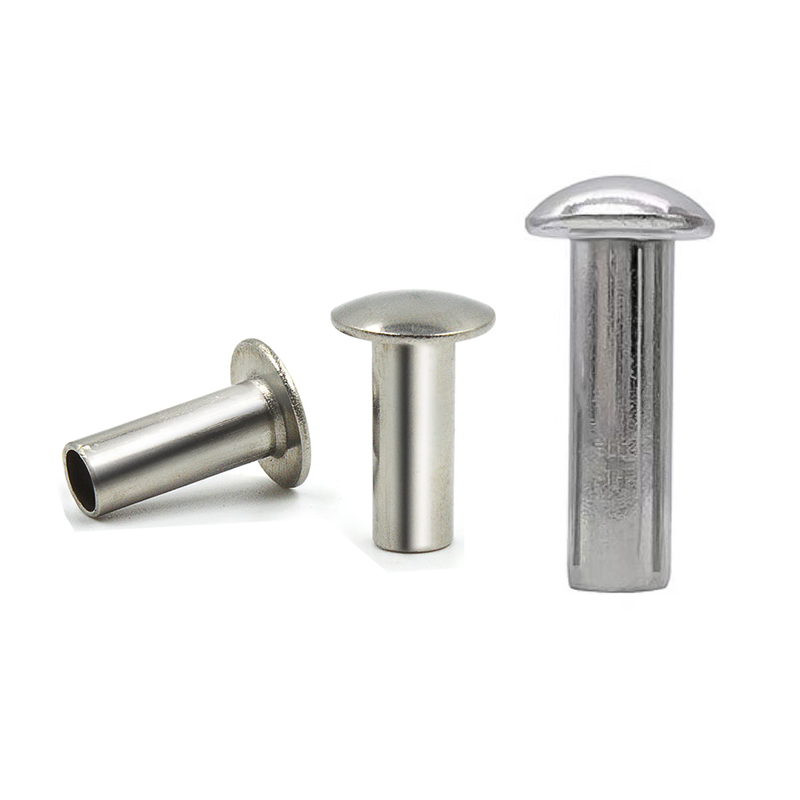

تروس رئيس المسامير

المسامير رأس الجمالونهي ما تحدده عندما لا يكون الرأس المستدير أو الرأس المسطح عريضًا بدرجة كافية. يبلغ قطر رأس الجمالون 2.2-2.8 أضعاف قطر الساق - وهو أعرض بكثير من الرأس المستدير (1.6-1.8×) والرأس المسطح (2.0-2.5×). هذا العرض الإضافي يخلق سطح محمل أكبر، ويوزع قوة التثبيت على مساحة أوسع. النتيجة: يبقى البرشام في مكانه دون سحبه عبر المواد الناعمة أو الهشة.

عندما تقوم بربط البلاستيك أو الصفائح المعدنية الرقيقة أو الخشب اللين أو المواد المركبة، فإن رأس الجمالون العريض هو الفرق بين المفصل الذي يدوم والمفصل الذي يفشل.

الجمالون مقابل الجولة – لماذا يهم العرض

ما نصنعه – تصميمان وخمس مواد

المسامير رأس الجمالونمتوفرة بتصميمات صلبة وشبه أنبوبية. الأنبوبي الكامل غير متوفر لنمط الرأس هذا نظرًا لهندسة القبة الواسعة الضحلة.

المواد المتاحة:فولاذ منخفض الكربون، فولاذ مقاوم للصدأ (304/316)، نحاس (C2680)، نحاس (C11000)، ألومنيوم (5052/5056)

التشطيبات: مطلي بالزنك، أكسيد أسود، خامل، مطلي بالنيكل، عتيق، مؤكسد، عادي - اعتمادًا على المادة.

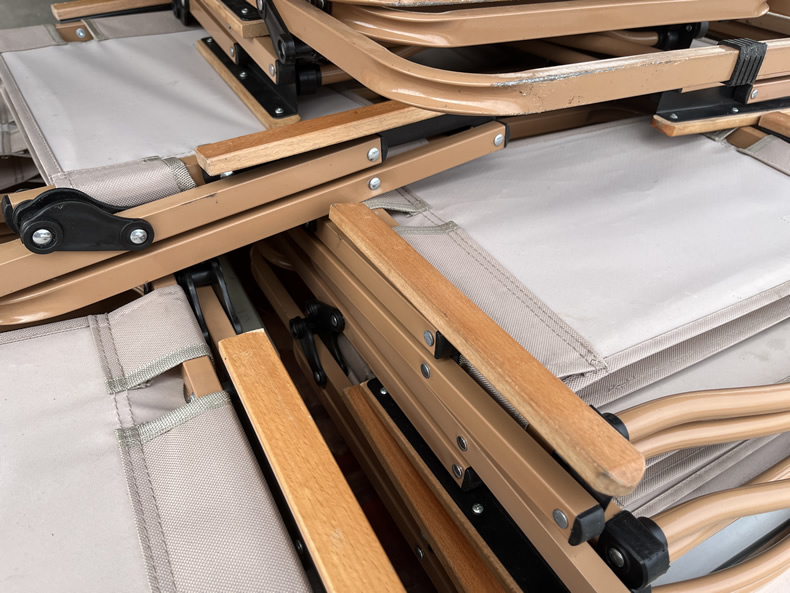

التطبيق الحقيقي - دعم مقعد الكرسي القابل للطي

كان أحد صانعي الأثاث ينتج كراسي قابلة للطي بغطاء مقعد من مادة البولي بروبيلين متصل بإطار فولاذي. استخدم التصميم الأصلي المسامير ذات الرأس الدائري في أربع نقاط ربط. وبعد بضعة أشهر من الاستخدام، كانت رؤوس البراشيم تسحب من خلال البلاستيك - ولم يتمكن السطح الضيق من تحمل الحمولة عندما جلس الناس.

حاولت الشركة المصنعة استخدام الغسالات تحت الرؤوس المستديرة. لقد نجح الأمر، لكنه أضاف وقت التجميع وتكلفة الأجزاء. لقد كانوا بحاجة إلى أداة تثبيت يمكنها القيام بكلتا الوظيفتين - محمل واسع وإعداد سريع.

قامت شركة Nuote Metals بتزويد رأس الجمالون الفولاذي المطلي بالزنك بمسامير شبه أنبوبية - ساق 4.0 مم، ورأس تروس 10.5 مم، وطول البرميل 10.0 مم. استبدل رأس الجمالون العريض كلاً من الرأس المستدير والغسالة في مكون واحد. يحافظ التجويف شبه الأنبوبي على ضبط القوة على مستوى منخفض، مما يمنع حدوث تشققات في مادة البولي بروبيلين. يوفر طلاء الزنك حماية من الصدأ لوصلة الإطار الفولاذي.

قام العميل بتشغيل 1000 كرسي عبر خط التجميع الخاص به. يتم تثبيت مسامير رأس الجمالون بشكل نظيف، ويتم تثبيتها بإحكام، وتلغي الحاجة إلى غسالات منفصلة. لا يوجد سحب. لا الشقوق. لا توجد خطوات تجميع إضافية.

الخيارات القياسية – مخصصة وفقًا لمواصفاتك

المسامير رأس الجمالونيتم تصنيعها وفقًا لمتطلباتك الدقيقة. نظرًا لأن قطر الرأس أوسع بكثير من أنماط الرأس الأخرى، فإننا ننتج كل طلب ليتوافق مع سمك المادة المحددة وحجم الفتحة.

ماذا نحتاج منك:

• قطر الساق – 1.5 ملم إلى 8.0 ملم
• قطر الرأس - مطابق لمتطلبات سطح المحمل الخاص بك
• الطول الإجمالي - أو إجمالي سمك مجموعة المواد لديك
• المواد - الفولاذ أو الفولاذ المقاوم للصدأ أو النحاس أو النحاس أو الألومنيوم
• التصميم – صلب أو شبه أنبوبي
• النهاية - الزنك، التخميل، المطلي، النيكل، المؤكسد، إلخ.

نحن نوصي:إذا لم تكن متأكدًا من قطر الرأس، أرسل لنا عينة من المواد الخاصة بك (قطعة خردة جيدة). سنقوم باختبار حجم الرأس الأمثل على المواد الفعلية الخاصة بك والتوصية بالمواصفات الصحيحة.

لا توجد رسوم على الأدوات لأبعاد رأس الجمالون القياسية. العينات المتاحة للاختبار.

اختلاف رأس الجمالون - محمل واسع بدون الجزء الأكبر

رأس الجمالون هو أوسع نمط رأس قياسي متاح - ويظل منخفضًا. توفر القبة الواسعة الضحلة أقصى سطح تحمل مع الحفاظ على ارتفاع الرأس منخفضًا نسبيًا (25-30٪ من قطر الرأس).

ماذا يعني هذا بالنسبة لتجمعك:

• سحب أقل - يقوم الرأس العريض بتوزيع الحمل على مساحة أكبر، مما يقلل الضغط على المواد الناعمة. بالنسبة للبلاستيك والمواد المركبة والصفائح المعدنية الرقيقة، يعد هذا أمرًا بالغ الأهمية.
• ضرر أقل للمواد - تمنع القبة الضحلة والحافة الناعمة القطع أو التلاعب في المواد المحيطة.
• لا حاجة إلى غسالة – ​​يعمل رأس الجمالون كغسالة مدمجة، مما يلغي الحاجة إلى أجهزة منفصلة.

كيف نجعلها متسقة:

• تشكيل متحكم فيه - يصعب تشكيل القبة العريضة الضحلة مقارنة بالرأس المستدير. تضمن عملية التوجيه متعددة المراحل لدينا تدفق المعدن بالتساوي دون التجاعيد.
• قوالب دقيقة - يتم قطع ملف الجمالون إلى نصف قطر تاج محدد وزاوية حافة محددة. كل برشام يحصل على نفس الملف الشخصي.
• فحص التركيز - يجب أن يتم توسيط الرأس على الساق في نطاق ±0.10 مم. الرؤوس البعيدة عن المركز تقلل من فعالية المحمل.

مراقبة الجودة – كيف نحافظ على اتساق الرؤوس العريضة

من الصعب الحصول على رؤوس الجمالون بشكل صحيح من الرؤوس المستديرة. تخلق القبة الواسعة الضحلة فرصة أكبر للتجاعيد والسمك غير المتساوي والتشكيل خارج المركز. نحن نتعامل مع كل دفعة من رؤوس الجمالون باهتمام إضافي.

ما نتحقق منه:

• قطر الساق – ±0.05 مم. إذا لم يكن مناسبًا لثقبك، فلا شيء آخر يهم.
• قطر الرأس – ±0.20 مم. سطح المحمل هو السبب الرئيسي وراء اختيارك لرأس الجمالون. نحن نقيس كل دفعة.
• ارتفاع الرأس – ±0.15 ملم. طويل جدًا، وقد لا يتمكن من مسح المكونات المجاورة. مسطحة جدًا، وتبدو خاطئة.
• تسطيح الرأس - يجب أن يكون الجانب السفلي من الرأس متسقًا مع مادتك. لا توجد فجوات.
• عمق التجويف – 45-55% من طول البرميل. سطحية جدًا، قوة الضبط عالية. عميق جدًا، الانتزاع ضعيف.
• التركيز - يجب أن يتم توسيط الرأس على الساق في حدود ±0.10 مم. الرؤوس البعيدة عن المركز تقلل من فعالية المحمل.

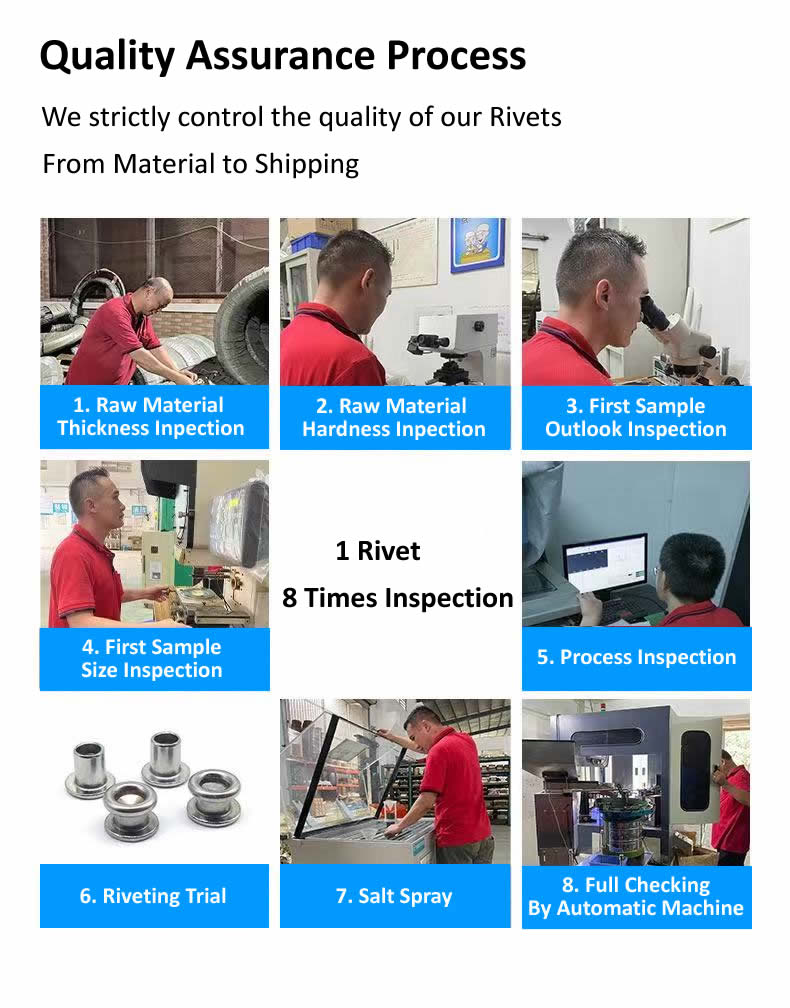

عملية التفتيش لدينا:

• السلك الوارد – يتم فحص القطر والصلابة قبل بدء الإنتاج.
• المقالة الأولى – 10 مسامير مقاسة على جهاز المقارنة الضوئية. تم التحقق من كل البعد.
• قيد المعالجة – 5 مسامير برشام كل 500 قطعة. أي انجراف يوقف الصحافة.
• اختبار الإعداد – يتم وضع كل 2000 قطعة في مادة العينة. تم فحص كلينش للتأكد من التماثل والضيق.
• الفرز النهائي – فحص بصري 100%. تم التحقق من عينة AQL يدويًا.

ما تحصل عليه فعليًا - سجل كامل لما صنعناه

نحن لا نشحن المسامير فقط. نقوم بشحن سجل لما تم إنتاجه بالضبط وكيف تم التحقق منه.

تتضمن الحزمة:

• شهادة المواد – التركيب الكيميائي وقوة الشد للملف المستخدم
• ورقة الفحص - القياسات الفعلية لـ 10 برشام من الدفعة (الأرقام الفعلية، وليس فقط "في حدود التسامح")
• شهادة النهاية - تم التحقق من سمك الطلاء بواسطة XRF (إن أمكن)
• وثيقة المطابقة - موقعة من قبل مدير ضمان الجودة لدينا، ويمكن تتبعها دفعة واحدة

لماذا يهم هذا:في حالة حدوث فشل في الحقل، لديك سجلات لتتبعه إلى الملف الدقيق للمادة. نحتفظ بنسخ لمدة خمس سنوات.

معتمد لـ:ISO 9001:2015، بنفايات، الوصول

حيث يتم استخدام المسامير رئيس الجمالون

• التجميعات البلاستيكية – الأثاث، حاويات التخزين، أغلفة المعدات
• صفائح معدنية رقيقة – مجاري التدفئة والتهوية وتكييف الهواء (HVAC)، والحاويات الكهربائية، ولوحات السيارات
• المواد المركبة – ألواح الألياف الزجاجية، والمواد المصفحة، وهياكل الساندويتش
• الخشب اللين - الأثاث والمنصات والصناديق والهياكل الخارجية
• الثقوب كبيرة الحجم – عندما تكون تفاوتات الثقب فضفاضة ويلزم وجود رأس أوسع لتغطيتها
• القماش والنسيج الثقيل – القماش المشمع والمظلات والخيام واللافتات
• مجموعات المركبات الترفيهية والمقطورات – الألواح، والديكورات الداخلية، والملحقات الخارجية

ثلاثة أسئلة نجيب عليها كثيرًا

Q1: متى يجب أن أختار برشام رأس الجمالون على رأس مستدير أو رأس مسطح؟

ج: اختر رأس الجمالون عندما تحتاج إلى أوسع سطح محمل ممكن لمنع سحب المواد الناعمة أو الهشة. يبلغ قطر رأس الجمالون 2.2-2.8 مرة قطر الساق - وهو أعرض بكثير من الرأس المستدير (1.6-1.8×) والرأس المسطح (2.0-2.5×). اختر الرأس المستدير عندما تحتاج إلى أقصى قدر من قوة الرأس ومقاومة الصدمات. اختر رأسًا مسطحًا عندما تحتاج إلى خلوص منخفض. بالنسبة لحالة الكرسي القابل للطي أعلاه، كان رأس الجمالون هو الاختيار الصحيح لأن سطح المحمل العريض يلغي إمكانية السحب دون الحاجة إلى أي تغيير في التصميم.

Q2: هل يمكن استخدام مسامير رأس الجمالون في البلاستيك دون تكسير؟

ج: نعم – وهذا أحد تطبيقاتهم الأساسية. يقوم سطح المحمل العريض بتوزيع قوة الإعداد على مساحة أكبر، مما يقلل الضغط على المواد الهشة. للحصول على أفضل النتائج، نوصي بما يلي:

• اختر التصميم شبه الأنبوبي لتقليل قوة الإعداد بنسبة 70%
• حدد طول البرميل أطول بمقدار 1.5-2.0 مم من مجموعة المواد الخاصة بك
• استخدم مكبسًا (وليس مطرقة) للحصول على قوة متسقة يمكن التحكم فيها
• اختبار على قطعة عينة قبل الالتزام بالإنتاج الكامل

بالنسبة لحقيبة الكرسي القابل للطي، استخدم العميل مسامير رأس تروس شبه أنبوبية مع ضبط الضغط المتحكم فيه - بدون شقوق أو سحب.

Q3: ما هي المواد المتاحة لمسامير رأس الجمالون؟

ج: نقوم بتصنيعها في خمس عائلات مادية:

• الفولاذ منخفض الكربون – الأقوى والأكثر فعالية من حيث التكلفة، مطلي بالزنك أو النيكل
• الفولاذ المقاوم للصدأ (304/316) – مقاومة دائمة للتآكل، مُخملة بشكل قياسي
• النحاس (C2680) - موصلية، غير مغناطيسية، زخرفية
• النحاس (C11000) – أعلى الموصلية الكهربائية/الحرارية
• الألومنيوم (5052/5056) - الأخف وزنا وغير مغناطيسي

نقوم بتخزين جميع المواد الخمس بأقطار ساق مشتركة. يعد السطح المحمل العريض لرأس الجمالون فعالًا بشكل خاص بالنسبة لمسامير الألومنيوم في التجميعات خفيفة الوزن.
