وصف المنتج

عندما يتطلب المفصل سطحًا أملسًا تمامًا دون رؤوس برشام بارزة، تصبح المسامير الأنبوبية ذات الرأس المسطح هي أداة التثبيت المفضلة. تجمع هذه المكونات بين الجماليات البسيطة للرأس الغاطس وكفاءة التثبيت للتصميم المجوف.

نوتي ميتالزقامت بتصنيع مثبتات دقيقة لأكثر من عقدين من الزمن. تخدم المسامير الأنبوبية ذات الرأس المسطح الصناعات التي تكون فيها نعومة السطح مهمة - بدءًا من الألواح الداخلية للطائرات وحتى حاويات الأجهزة الإلكترونية الاستهلاكية والأعمال المعدنية المعمارية.

ما هي المسامير المسطحة نصف الأنبوبية؟

تتميز المسامير نصف الأنبوبية ذات الرأس المسطح بتجويف مجوف ضحل في نهاية الذيل (عادةً 30-50٪ من طول الساق) ورأس مسطح منخفض المظهر على الجانب الآخر. يشير المصطلح "نصف أنبوبي" إلى أن عمق التجويف يبلغ حوالي نصف إجمالي طول الساق.

السمة المميزة لرأس مسطح نصف المسامير الأنبوبيةهي هندسة الرأس. على عكس الرؤوس البيضاوية أو المستديرة التي تفخر بالسطح، فإن الرأس المسطح يكون مستويًا مع سطح المادة أو أسفله قليلاً عند تركيبه بشكل صحيح.

يوفر هذا التصميم ثلاث مزايا متميزة:

أسطح خارجية ناعمة بدون نقاط خلل

قوة ضبط أقل مقارنة بالمسامير الصلبة (عادة 25-30% من قوة البرشام الصلبة)

التحكم في تشوه المواد أثناء التثبيت

شاهد كيف نقوم بعمل برشام من خلال الفيديو أدناه

أنواع مختلفة من رؤوس المسامير التي تصنعها المعادن Nuote

تقوم Nuote Metals بتصنيع المسامير بأنواع مختلفة من الرؤوس، مثل المسامير ذات الرأس المسطح، والمسامير ذات الرأس الدائري، والمسامير ذات الرأس الغاطس، ومسامير رأس الجمالون، ومسامير رأس الفطر وما إلى ذلك.

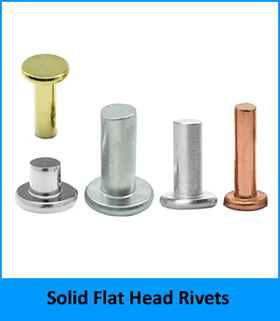

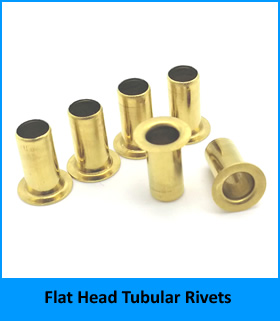

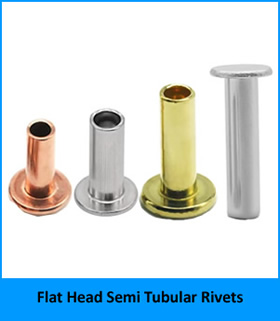

1. المسامير ذات الرأس المسطح، بما في ذلك المسامير الصلبة ذات الرأس المسطح، والمسامير شبه الأنبوبية ذات الرأس المسطح، والمسامير الأنبوبية ذات الرأس المسطح.

هل تريد معرفة المزيد عن المسامير ذات الرأس المسطح لدينا؟ فقط انقر

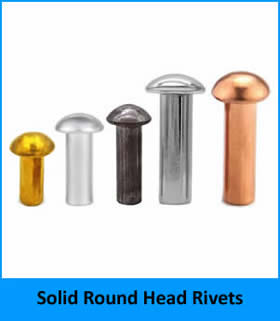

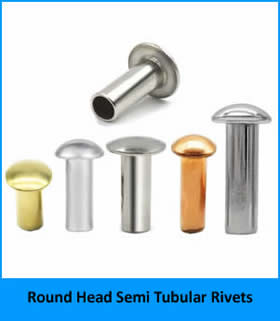

2. المسامير ذات الرأس الدائري، بما في ذلك المسامير الصلبة ذات الرأس المستدير والمسامير شبه الأنبوبية ذات الرأس المستدير.

انقر لمعرفة المزيد عن المسامير ذات الرأس المستديرة لدينا.

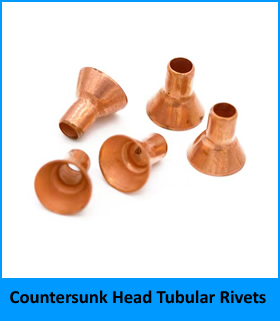

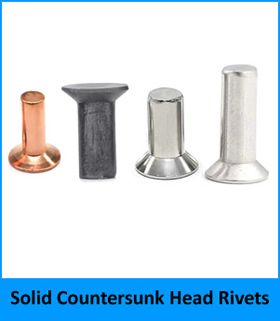

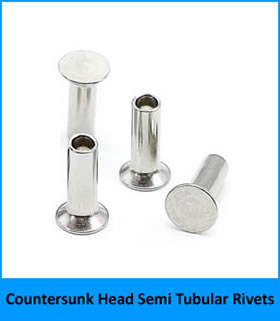

3. المسامير ذات الرأس الغاطس، بما في ذلك المسامير الصلبة ذات الرأس الغاطس، والمسامير شبه الأنبوبية ذات الرأس الغاطس، والمسامير الأنبوبية ذات الرأس الغاطس.

إذا كنت ترغب في الحصول على مزيد من المعلومات حول المسامير ذات الرأس الغاطس، الرجاء النقر فوق

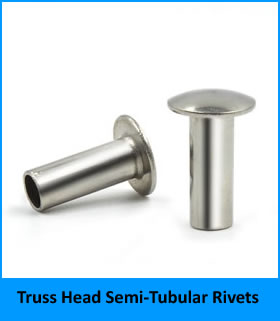

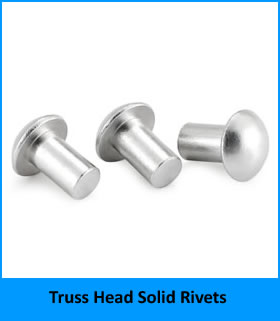

4. مسامير رأس الجمالون، بما في ذلك المسامير الصلبة لرأس الجمالون والمسامير شبه الأنبوبية لرأس الجمالون.

هل تحتاج إلى مزيد من المعلومات حول مسامير رأس الجمالون؟ فقط انقر

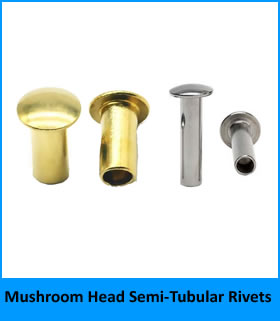

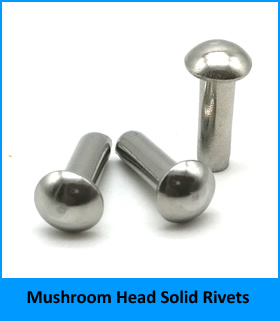

5. مسامير رأس الفطر، بما في ذلك المسامير الصلبة لرأس الفطر والمسامير شبه الأنبوبية لرأس الفطر.

انقر للحصول على مزيد من التفاصيل حول مسامير رأس الفطر الخاصة بنا.

لماذا تختار المسامير الأنبوبية ذات الرأس المسطح بدلاً من أنواع التثبيت الأخرى؟

قبل مراجعة المواصفات الفنية، ضع في اعتبارك أين توصي شركة Nuote Metals باستخدام المسامير الأنبوبية ذات الرأس المسطح بدلاً من البدائل:

أسطح المنتجات المرئية التي يكون فيها المظهر مهمًا (السلع الاستهلاكية والأثاث والديكورات الداخلية للسيارات)

التطبيقات الديناميكية الهوائية أو الهيدروديناميكية حيث تخلق الرؤوس البارزة السحب

أسطح التلامس المنزلقة أو المتدحرجة حيث تتداخل الرؤوس المرتفعة مع الحركة

مواد رقيقة لا يمكنها تحمل قوى التثبيت العالية للمسامير الصلبة

تتطلب بيئات الإنتاج الضخم تركيبًا سريعًا ومتسقًا

مقارنة مع أنماط رأس البرشام الأخرى

نمط الرأس	الملف السطحي	تطبيق نموذجي	قوة التثبيت
رأس مسطح (غاطس)	دافق أو تحت السطح قليلاً	لوحات الطائرات، والإلكترونيات، والأعمال المعدنية المعمارية	منخفض (تصميم نصف أنبوبي)
الرأس البيضاوي	قبة مرتفعة بارتفاع 1.5-2 ملم	الصناعية العامة، حراسة الآلات	منخفض (تصميم نصف أنبوبي)
رأس مستدير	قبة كاملة، 2-3 ملم فخورة	المفاصل الهيكلية الثقيلة والحاملة	متوسطة (نصف أنبوبي) أو عالية (صلبة)
رأس الجمالون	قبة واسعة وضحلة	المواد الناعمة التي تتطلب مساحة تحمل أكبر	منخفض (تصميم نصف أنبوبي)

معلمات المنتج التفصيلية للمسامير الأنبوبية ذات الرأس المسطح من نوتي ميتالز

يتم تصنيع جميع المسامير الأنبوبية ذات الرأس المسطح من Nuote Metals من الفولاذ منخفض الكربون أو الألومنيوم، وفقًا لمتطلبات التطبيق. تم تصميم الرأس المسطح وفقًا لأبعاد الرأس الغاطسة ISO 7823، مما يضمن التوافق مع أدوات الغاطسة القياسية.

مواصفات المواد

المعلمة	فولاذ منخفض الكربون	الألومنيوم (5056)
المواد الأساسية	س195/1008-1010	5056 (سبائك المغنيسيوم)
محتوى الكربون/المغنيسيوم	≥0.10% ج	4.5-5.6% ملغم
قوة الشد	400-500 ميجا باسكال	280-350 ميجا باسكال
الصلابة (كما تم تصنيعها)	HRB 70-85	إتش آر بي 45-60
نمط الرأس	مسطحة (غاطسة)	مسطحة (غاطسة)
زاوية الرأس	90 درجة أو 100 درجة	90 درجة أو 100 درجة
التشطيبات السطحية	مطلي بالزنك، أكسيد أسود، فوسفات	واضح بأكسيد، اللون بأكسيد

الأبعاد القياسية

تقوم شركة Nuote Metals بتصنيع المسامير الأنبوبية ذات الرأس المسطح بنطاق الحجم القياسي التالي. الأبعاد المخصصة متاحة عند الطلب.

قطر عرقوب (مم)	قطر الرأس (مم)	ارتفاع الرأس (مم)	نطاق طول البرميل (مم)	عمق الجوف (مم)	نطاق القبضة (مم)
2.0	4.0	0.5	3.0 - 8.0	1.5 - 4.0	1.0 - 2.5
2.5	5.0	0.6	4.0 - 10.0	2.0 - 5.0	1.5 - 3.0
3.0	6.0	0.7	5.0 - 12.0	2.5 - 6.0	2.0 - 4.0
4.0	8.0	0.9	6.0 - 16.0	3.0 - 8.0	2.5 - 5.5
5.0	10.0	1.1	8.0 - 20.0	4.0 - 10.0	3.0 - 7.0
6.0	12.0	1.3	10.0 - 25.0	5.0 - 12.5	4.0 - 9.0
8.0	16.0	1.7	12.0 - 32.0	6.0 - 16.0	5.0 - 12.0

التفاوتات: قطر الساق ±0.05 مم، قطر الرأس ±0.1 مم، الطول الإجمالي ±0.15 مم. يبلغ العمق المجوف حوالي 50% من طول البرميل للمسامير الأنبوبية النصف القياسية.

بيانات الأداء الميكانيكي (الفولاذ، القطر 3 مم)

المعلمة	قيمة
قوة القص المفردة (الصلب)	36,000 - 40,000 رطل لكل بوصة مربعة (250-275 ميجا باسكال)
قوة الشد للخارج (الفولاذ، قبضة 2 مم)	180 - 220 كجم (397-485 رطلاً)
حجم الثقب الموصى به	قطر الساق + 0.010 بوصة (0.25 ملم)
عمق الغاطسة الموصى به	ارتفاع الرأس + 0.05 مم إلى 0.10 مم
قوة الإعداد (بالنسبة للبرشام الصلب)	تقريبا. 28% من قوة التثبيت الصلبة

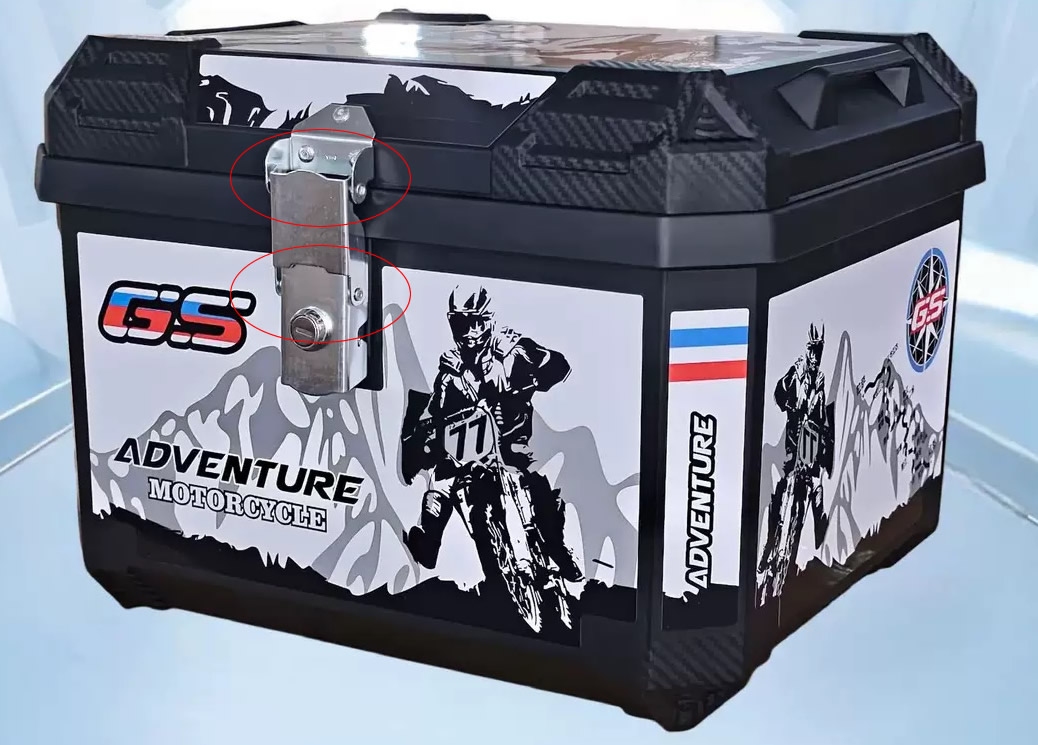

مثال واحد للعميل – مزلاج قفل الغطاء العلوي للدراجة النارية

هذا هو أحد التطبيقات العديدة للمسامير الأنبوبية ذات الرأس المسطح. لقد قمنا بإدراجه لإظهار الاستخدام الحقيقي للإنتاج، وليس للإشارة إلى القيود.

تحتاج الشركة المصنعة لأمتعة الدراجات النارية (الحقائب العلوية والسلال الجانبية) إلى توصيل مزلاج القفل المعدني باللوحة الخلفية البلاستيكية ABS. يتطلب المزلاج برشامًا برأس منخفض جدًا - وكانت المسافة بين المزلاج والجدار الداخلي للعلبة 1.2 ملم فقط. سوف كشط رأس مستدير. سيتطلب الرأس الغاطس تعديلًا باهظ الثمن للقالب. يحتاج العميل أيضًا إلى مقاومة التآكل لأن العلب تستخدم في المطر وأملاح الطرق.

نوتي ميتالزتوفير نسختين منرأس مسطح نصف المسامير الأنبوبيةاعتمادًا على تكلفة العميل ومتطلبات الأداء:

304 الفولاذ المقاوم للصدأ– بالنسبة للحالات المتميزة التي تباع في الأسواق الساحلية أو ذات الرطوبة العالية. لمسة نهائية خاملة، رش ملح لمدة 500 ساعة.

فولاذ كربوني مع طلاء بالنيكل– للحالات القياسية عرض رش الملح لمدة 96 ساعة وبتكلفة أقل. يتوافق طلاء النيكل أيضًا مع أجهزة المزلاج الفضية.

استخدم كلا الإصدارين نفس الأبعاد: ساق 4 مم، رأس مسطح 8 مم (ارتفاع الرأس 1.0 مم)، طول البرميل 7 مم. قام الرأس المسطح المنخفض بسد فجوة 1.2 مم. يسمح التجويف شبه المجوف بضغط لطيف على ABS دون تكسير البلاستيك.

طلب العميل أولاً 10000 برشام (مختلط من الفولاذ المقاوم للصدأ والفولاذ) للتحقق من صحتها. وبعد التجميع والاختبار الميداني على 500 حالة رئيسية، لم يتم الإبلاغ عن أي أعطال. تراوحت الطلبات السنوية اللاحقة من 50000 إلى 100000 قطعة. تستخدم الشركة المصنعة الآن المسامير الأنبوبية ذات الرأس المسطح في جميع موديلات العلب العلوية، وقد اعتمدتها أيضًا لمزالج السلة الجانبية.

آليهورitatiالانتقام من خلال الامتثال

يتم تصنيع المسامير الأنبوبية ذات الرأس المسطح من أجل:

ANSI/ASME B18.1.2 (المسامير الصلبة الصغيرة - تنطبق أبعاد الرأس الغاطسة)

ISO 14581 (المسامير المسطحة الغاطسة)

ISO 9001:2015 نظم إدارة الجودة

الامتثال لـ RoHS لتطبيقات الإلكترونيات

دليل التثبيت للمسامير الأنبوبية ذات الرأس المسطح

يتطلب التثبيت الصحيح للمسامير الأنبوبية ذات الرأس المسطح الانتباه إلى إعداد الغاطسة. اتبع هذه الخطوات من Nuote Metals:

التحضير قبل التثبيت

قم بربط الفتحة العلوية باستخدام مثقاب أو لقمة غاطسة تتوافق مع زاوية رأس البرشام (90 درجة أو 100 درجة)

عمق الحوض بحيث يجلس رأس البرشام 0.05-0.10 ملم تحت سطح المادة

حفر الثقب حتى القطر = قطر الساق + 0.25 مم (0.010 بوصة)

قم بإزالة حواف الثقب من الجانبين لضمان إدخال البرشام بسلاسة

طرق التثبيت

الطريقة الأولى - أداة ضبط البرشام اليدوية ذات القالب المسطح

أدخل البرشام من خلال الفتحات المعدة (يدخل الرأس إلى الجانب الغاطس)

ضع واضعًا ذو وجه مسطح على الذيل المجوف

اضرب أداة الضبط بمطرقة لتدحرج الذيل إلى الخارج

توقف عندما يشكل الذيل مسطحًا ومتساويًا

الطريقة الثانية – الضغط الهوائي (موصى به للإنتاج)

استخدم مكبس البرشام مع سندان مسطح وتوقف عمق قابل للتعديل

مارس ضغطًا متحكمًا حتى يتوسع الذيل المجوف بالكامل

تحقق من أن الرأس يجلس على السطح أو تحته

الطريقة الثالثة - التثبيت المداري (للتجمعات الدقيقة)

بالنسبة للإلكترونيات أو المواد الرقيقة، يطبق التثبيت المداري (الدوران) قوة شعاعية منخفضة

تقلل هذه الطريقة من الإجهاد المادي وتمنع تلف الرأس

التفتيش بعد التثبيت

قم بتمرير إصبعك عبر رأس البرشام - فلا ينبغي أن يمسك أو يبرز

تحقق من الذيل المنتزع - يجب أن يكون موحدًا وخاليًا من الشقوق

قم بإجراء اختبار السحب على عينة المسامير للتحقق من قوة الالتقاط

الأسئلة المتداولة حول المسامير الأنبوبية ذات الرأس المسطح

فيما يلي الاستفسارات الفنية الأكثر شيوعًا التي تتلقاهانوتي ميتالزبخصوص المسامير الأنبوبية ذات الرأس المسطح.

Q1: ما هو الفرق بين المسامير الأنبوبية ذات الرأس المسطح والمسامير ذات الرأس المسطح الصلبة القياسية؟ لماذا أختار النسخة النصف أنبوبية؟

ج: الفرق الأساسي هو التجويف المجوف في ذيل المسامير الأنبوبية ذات الرأس المسطح. المسامير الصلبة ذات الرأس المسطح لا تحتوي على تجويف وتتطلب قوة ضغط عالية (باستخدام قضيب خالف أو مسدس برشام) لتشكيل الذيل. تتطلب المسامير الأنبوبية النصفية قوة ضبط أقل بنسبة 70-75% تقريبًا لأن الجدار الرقيق للقسم المجوف فقط هو الذي يحتاج إلى التدحرج للخارج. تُترجم هذه القوة المنخفضة إلى تركيب أسرع، وتقليل إجهاد المشغل، وتقليل خطر تشوه المواد الرقيقة أو الحساسة. بالإضافة إلى ذلك، تنتج المسامير الأنبوبية النصفية ثباتًا أكثر اتساقًا في الإنتاج الضخم لأن إزاحة المواد يمكن التنبؤ بها. توصي Nuote Metals بمسامير نصف أنبوبية ذات رأس مسطح لأي تطبيق حيث يشتمل التجميع على صفائح معدنية رفيعة (أقل من 2 مم) أو مواد بلاستيكية أو مواد مركبة. لا تزال المسامير الصلبة مفضلة للأحمال الهيكلية الشديدة حيث تكون قوة القص القصوى هي الأولوية الوحيدة.

س 2: كيف يمكنني تحديد طول البرميل الصحيح للمسامير الأنبوبية ذات الرأس المسطح عندما يختلف سمك كومة المواد عبر المجموعة؟

ج: يعد هذا تحديًا شائعًا في التجميعات ذات أكوام المواد المتدرجة أو المدببة. يجب أن يكون طول برميل المسامير الأنبوبية ذات الرأس المسطح كافيًا للتمدد عبر الجزء الأكثر سمكًا من كومة المواد بالإضافة إلى 1.0-1.5 مم إضافية لتشكيل الانتزاع. بالنسبة للسمك المتغير، توصي Nuote Metals بأحد طريقتين. أولاً، استخدم مجموعة المواد السميكة لتحديد طول البرميل - سيظل البرشام يعمل في المقاطع الرقيقة، على الرغم من أن أداة التثبيت قد تكون أعلى قليلاً. ثانيًا، بالنسبة للاختلاف الكبير في السُمك (أكثر من 2 مم)، فكر في استخدام طولين مختلفين للبرشام في مناطق مختلفة من التجميع. تسمح تفاوتات الإنتاج القياسية لدينا باختلاف طول البرميل بمقدار ±0.15 مم، وهو ما يلائم تباين التصنيع الطبيعي. في الحالات القصوى، تقدم Nuote Metals تصميمات أسطوانية متدرجة حيث يختلف العمق المجوف على طول الساق - اتصل بفريقنا الفني للحصول على هندسة مخصصة.

س 3: هل يمكن استخدام المسامير الأنبوبية ذات الرأس المسطح في التطبيقات العمياء حيث لا أستطيع الوصول إلى جانب الذيل بعد التجميع؟

ج: لا. بحكم التعريف، تتطلب المسامير الأنبوبية ذات الرأس المسطح الوصول إلى كلا جانبي التجميع. يتم تثبيت الرأس من جانب واحد، ويجب أن يكون الذيل متاحًا لتطبيق أداة الإعداد (المطرقة أو الضغط أو المبرشم المداري). بالنسبة للتطبيقات العمياء حيث يمكن الوصول إلى جانب واحد فقط، توصي Nuote Metals بالمسامير العمياء (المعروفة أيضًا باسم المسامير المنبثقة) أو المسامير ذاتية الثقب. ومع ذلك، إذا كانت لديك متطلبات رأس مسطح في تطبيق أعمى، ففكر في المسامير العمياء ذات الرأس المسطح (نوع السحب مع رأس غاطس) - فهي عائلة منتجات مختلفة ولكنها تحقق لمسة نهائية متسقة مماثلة. اتصل بـ Nuote Metals بخصوص قيود الوصول المحددة الخاصة بك، وسنوصي بنوع التثبيت المناسب.

س 4: كيف تؤثر زاوية الرأس (90 درجة مقابل 100 درجة) على أداء المسامير الأنبوبية ذات الرأس المسطح؟

ج: تحدد زاوية الرأس كيفية دخول البرشام إلى الفتحة الغاطسة. تقوم شركة Nuote Metals بتصنيع المسامير الأنبوبية ذات الرأس المسطح بزوايا رأس 90 درجة أو 100 درجة. يعد الرأس 90 درجة هو المعيار التقليدي لمثبتات نظام البوصة ويظل شائعًا في التطبيقات الصناعية في أمريكا الشمالية. تم تحديد الرأس بزاوية 100 درجة وفقًا لمعايير ISO ومعايير الفضاء الجوي (على سبيل المثال، مسامير NAS) ويوفر غاطسًا أقل عمقًا، مما يقلل من تركيز الضغط حول الفتحة. بالنسبة لمعظم التطبيقات العامة، تعمل كلتا الزاويتين بشكل مماثل بشرط أن تتطابق أداة الغاطسة مع زاوية رأس البرشام. القاعدة الحاسمة هي: لا تخلط الزوايا أبدًا. برشام 100 درجة في غاطسة 90 درجة سوف يفخر بالسطح؛ سيجلس برشام 90 درجة في حوض غاطس 100 درجة تحت السطح ولكنه قد يهتز أو يفشل في الجلوس بشكل صحيح. تحدد Nuote Metals زاوية الرأس بوضوح على جميع عبوات المنتجات وشهاداتها. عندما تكون في شك، اطلب عينات للتحقق من ملاءمتها.
