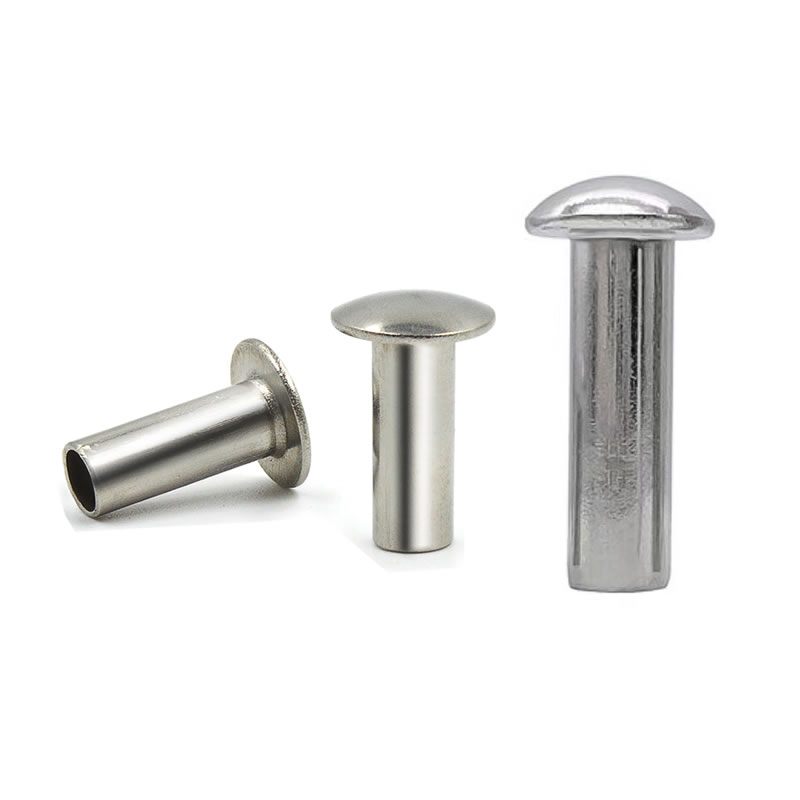

جولة رئيس المسامير شبه جوفاء

المسامير شبه المجوفة ذات الرأس الدائري المخصص - هذا ما يتفوق فيه مصنع Nuote Metals الصيني. مع قبة كلاسيكية لتوزيع الحمل بشكل متساوٍ وساق شبه مجوفة يمكن ضبطها بسهولة دون قوة مفرطة، فإن هذه المسامير تناسب الأثاث والديكورات الداخلية للسيارات والأجهزة العامة. اختر من بين الفولاذ أو النحاس أو الفولاذ المقاوم للصدأ بأبعاد مخصصة. قم بحل المفاصل السائبة وتشققات المواد باستخدام المسامير المصنوعة بدقة لدينا. ثق بنا للحصول على الجودة المتسقة والتنفيذ السريع والحلول المخصصة التي تناسب احتياجات التجميع الخاصة بك.

إرسال استفسار

وصف المنتج

من بين جميع أنماط رؤوس البرشام، يبقى الرأس المستدير هو الأكثر تميزًا وقوة ميكانيكيًا. تجمع المسامير شبه المجوفة ذات الرأس الدائري بين الشكل المقبب التقليدي - الذي تم إثباته على مدى قرون من التجميع الميكانيكي - مع الكفاءة الحديثة للتصميم المجوف. يوفر هذا الهجين قوة القص للبرشام الصلب بينما يتطلب قوة إعداد أقل بكثير.

Nuote Metals ذو رؤوس باردةجولة رئيس المسامير شبه جوفاءمن الفولاذ منخفض الكربون والفولاذ المقاوم للصدأ (304/316) والنحاس والألومنيوم. يقلل التجويف شبه المجوف من قوة الإعداد بنسبة 70% تقريبًا مقارنة بالبرشام الصلب، مما يجعلها مثالية للتجميع الآلي والتطبيقات التي يكون فيها تلف الركيزة أمرًا مثيرًا للقلق. تخدم مكوناتنا الصناعات التي تكون فيها القبة المرئية والموحدة عملية وجمالية على حد سواء، بما في ذلك الأثاث والأمتعة والديكورات الداخلية للسيارات والمعدات الثقيلة والسلع الجلدية.

المواصفات الفنية - ما الذي يحدد برشام الرأس المستدير

هندسة الرأس – الأنماط الدائرية مقابل الأنماط الأخرى

نمط الرأس	ضياء الرأس / عرقوب	ارتفاع الرأس	حساب تعريفي	أفضل ل
دائري	1.6 – 1.8 : 1	طويل القامة (40-50% من ضياء الرأس)	قبة مستمرة، انحناء سلس	تجميعات عالية القص، من المعدن إلى المعدن، مرئية
مِقلاة	1.8 – 2.2 : 1	متوسطة (35-40%)	قبة ذات جدار مستقيم قصير	التجميع العام، مرئي ولكن ليس ضخمًا
مستوي	2.0 – 2.5 : 1	منخفض (25-30%)	قمة مسطحة	إزالة محدودة، الانظار

توفر القبة المستمرة للرأس المستدير أقصى قوة للرأس وتقاوم التشوه تحت التأثير. يساعد شكله المتمركز ذاتيًا على محاذاة البرشام أثناء الإدخال، كما توفر القبة المرئية مظهرًا كلاسيكيًا نهائيًا.

خيارات المواد

مادة	الدرجات	الشد (ميغاباسكال)	صلابة	إنهاء نموذجي
فولاذ منخفض الكربون	1008، س195	400 - 500	HRB 70-85	مطلي بالزنك (شفاف/أزرق/أصفر)، أكسيد أسود، فوسفات
الفولاذ المقاوم للصدأ	304، 316	620 - 750	اتش ار بي 80-95	تخميلها، حبة انتقد
النحاس	C26000	315 - 390	HRB 60-75	طلى، العتيقة، مطلي بالنيكل

الأبعاد القياسية (الفولاذ، الرأس المستدير)

عرقوب ضياء (مم)	ضياء الرأس (مم)	رأس Ht (مم)	أطوال البرميل (مم)	عمق التجويف	نطاق القبضة (مم)
3.0	5.0 - 5.5	2.0 - 2.2	4، 5، 6، 8	45-55% من الطول	1.5 - 3.5
4.0	6.5 - 7.2	2.6 - 2.9	5، 6، 8، 10، 12	45-55% من الطول	2.0 - 5.0
5.0	8.0 - 9.0	3.2 - 3.6	6، 8، 10، 12، 15	45-55% من الطول	2.5 - 6.5
6.0	9.5 - 10.8	3.8 - 4.3	8، 10، 12، 15، 20	45-55% من الطول	3.0 - 8.0
8.0	12.5 - 14.5	5.0 - 5.8	10، 12، 15، 20، 25	45-55% من الطول	4.0 - 10.0

التفاوتات: الساق ±0.05 مم، قطر الرأس ±0.15 مم، الطول ±0.15 مم. أطوال برميل مخصصة متاحة.

البيانات الميكانيكية (رأس مستدير من الفولاذ مقاس 5 مم، مثبت في صفائح فولاذية مقاس 2 مم)

ملكية	قيمة
قوة القص واحدة	11,000 – 13,000 ن
حجم الثقب الموصى به	عرقوب + 0.15 – 0.20 ملم
قوة الإعداد	1.2 – 2.0 طن

تحتفظ المسامير شبه الأنبوبية عادةً بنسبة 80-90% من قوة القص للبرشام الصلب بينما تتطلب قوة تثبيت أقل بكثير. يساعد الذيل المجوف على التحكم في التشوه، مما يؤدي إلى تكوين ثبات ثابت.

أحد الأمثلة الحقيقية للعميل - مفصلة خزانة المطبخ

هذا هو أحد التطبيقات العديدة للمسامير شبه المجوفة ذات الرأس الدائري. لقد قمنا بإدراجه لإظهار الاستخدام الحقيقي للإنتاج، وليس للإشارة إلى القيود.

أنتجت إحدى الشركات المصنعة لأجهزة خزائن المطبخ مئات الآلاف من المفصلات المخفية سنويًا. استخدم محور المفصلة برشامًا فولاذيًا صلبًا، لكن قوة الإعداد العالية كانت تتسبب في حدوث كسور إجهاد في مبيت المفصلة المصبوبة بالزنك. وكانت معدلات الرفض تتراوح بين 3% و4%، وكان العميل بحاجة إلى حل يزيل التشققات دون إعادة تصميم المفصلة.

تم توفير المعادن Nuoteجولة رئيس المسامير شبه جوفاء- ساق 4 مم، رأس مستدير 7 مم، طول البرميل 8 مم، مطلي بالزنك. أدى التجويف شبه المجوف إلى تقليل قوة الضبط من 3.5 طن إلى 1.2 طن، مما أدى إلى القضاء على كسور الإجهاد تمامًا. يوفر الرأس المستدير قبة متسقة تتوافق مع المتطلبات الجمالية للمفصلة. اختبر العميل 2000 برشام عبر 1000 مفصل. صفر الشقوق. صفر مفاصل فضفاضة.

طلب العميل في البداية 10000 قطعة كتجربة. وبعد التحقق الناجح، قدموا طلب إنتاج لـ 300000 قطعة. تتراوح الطلبات السنوية الآن من 300.000 إلى 500.000 قطعة. يعمل الخط المفصلي بسرعة 1800 وحدة في الساعة دون أي توقفات متعلقة بالبرشام.

عملية مراقبة الجودة لدينا - من المواد الخام إلى خط الإنتاج الخاص بك

نحن لا نعتمد على أخذ العينات العشوائية وحدها. كل دفعة منجولة رئيس المسامير شبه جوفاءيتبع نظام فحص متعدد الطبقات يرصد المشكلات قبل أن تصبح مشكلات.

مرحلة وصول المواد

يتم فحص كل ملف من الأسلاك للتأكد من القطر (ميكرومتر الليزر، ±0.02 مم) والصلابة (اختبار روكويل). نحن نرفض أي ملف ينحرف عن النطاق المحدد لتلك الدرجة.

مرحلة الإعداد والبدء

عند تركيب الأدوات، يتم فحص المسامير العشرة الأولى تحت تكبير 20× بحثًا عن عيوب السطح، ثم يتم قياسها على جهاز مقارنة بصري. يجب أن يتطابق قطر الرأس وارتفاع الرأس والساق والطول وعمق التجويف مع الرسم قبل بدء الإنتاج.

خلال مرحلة الإنتاج

يقوم المشغلون بسحب 5 مسامير كل 500 قطعة. يقومون بفحص الأبعاد الحرجة باستخدام الفرجار الرقمي ومقياس التحرك/عدم الحركة لعمق التجويف. يؤدي أي انحراف يتجاوز التسامح إلى إيقاف الضغط على الفور وتعديل الأداة.

مرحلة التحقق من الانتزاع

كل 2000 قطعة، نقوم بوضع 3 مسامير في عينة من المادة الفعلية الخاصة بك (بنفس السُمك والتركيب). يتم فحص الوصلة الملفوفة للتأكد من التماثل والضيق والتشكيل الخالي من الشقوق.

اختبار التآكل (إن أمكن)

بالنسبة للفولاذ المطلي أو المسامير المقاومة للصدأ، يتم وضع العينات في حجرة رش الملح الخاصة بنا وفقًا لمعيار ASTM B117. نقوم بإصدار شهادة بالساعات المحددة التي تم تحقيقها.

مرحلة الفرز النهائي

يمر كل برشام من خلال آلة فرز بصرية مزودة بكاميرات عالية السرعة. فهو يرفض الأجزاء ذات قطر الرأس أو ارتفاع الرأس أو الساق أو عمق التجويف غير الصحيح. بعد الفرز، يتم التحقق يدويًا من عينة AQL العشوائية (المستوى الثاني، 1.0) باستخدام جهاز عرض جانبي وميكرومتر.

يتم الاحتفاظ بجميع سجلات الفحص - بما في ذلك سجلات القياس وصور إعدادات الاختبار وتقارير رش الملح - لمدة خمس سنوات ويتم تضمينها مع كل شحنة.

ما نقدمه في كل شحنة

ليس عليك أن تأخذ كلمتنا لذلك. يأتي كل طلب من المسامير شبه المجوفة ذات الرأس الدائري مع حزمة وثائق كاملة تثبت التحقق من كل دفعة.

شهادة اختبار المطحنة– التركيب الكيميائي وخصائص الشد من المورد الأصلي للملف.
تقرير الأبعاد الأول– القيم المقاسة الفعلية لـ 10 برشام منذ بداية الإنتاج.
سجل قيد المعالجة– ملخص لجميع فحوصات الأبعاد التي تم إجراؤها أثناء التشغيل.
انتزاع تقرير الاختبار- الصور ونتائج قوة السحب (إذا تم قياسها) من إعدادات الاختبار على المواد الخاصة بك.
شهادة رش الملح- إن أمكن، عرض ساعات الاختبار وحالة النجاح/الرسوب.
شهادة المطابقة– موقعة من قبل مدير ضمان الجودة لدينا، ويمكن تتبع الدفعة.

حصلت شركة Nuote Metals على شهادة ISO 9001:2015. يتم توفير إعلانات RoHS وREACH عند الطلب.

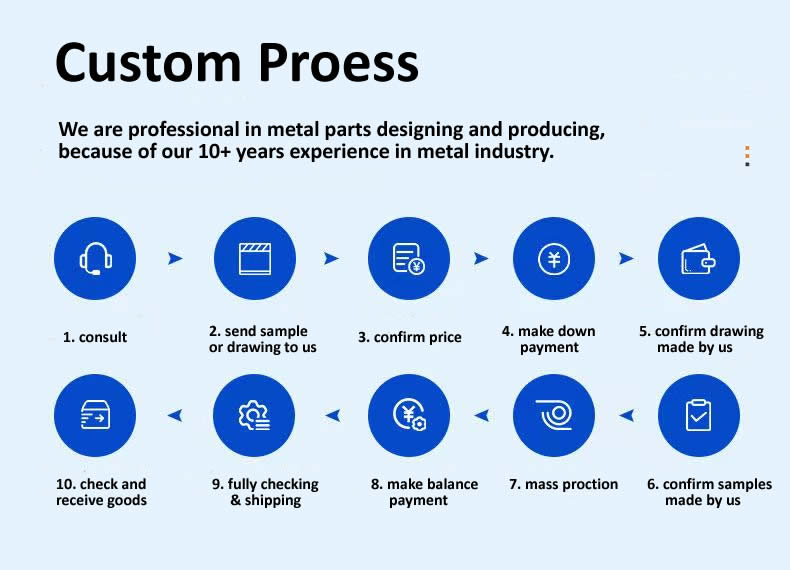

عمليتنا المخصصة - من الاستفسار إلى التسليم

نحن نتبع سير عمل واضحًا وشفافًا لكل طلب من المسامير شبه المجوفة ذات الرأس الدائري.

استشر– يمكنك مشاركة طلبك وسمك المادة ومتطلبات الكمية.
إرسال عينات أو الرسم– توفير عينة برشام أو رسم تفصيلي بالأبعاد والتشطيب.
تأكيد السعر– نقوم بإصدار عرض أسعار بتكلفة الأدوات (إن وجدت) وسعر القطعة.
تسديد الدفعة الأولى– إيداع 50% للأدوات والمواد الخام.
تأكيد الرسم الذي قدمه لنا– نقوم بإعداد رسم الإنتاج للحصول على موافقتك.
تأكيد العينات التي قدمناها– ننتج المقالات الأولى (20-50 قطعة) ونشحنها إليك للاختبار.
إنتاج متسلسل– بعد الموافقة على العينة، نقوم بتشغيل الكمية الكاملة على مكابسنا ذات الرأس البارد.
جعل دفع الرصيد– 50% رصيد قبل الشحن.
فحص وشحن كامل– فرز بصري 100% + فحص AQL النهائي ثم تعبئته وشحنه.
فحص واستلام البضائع- تقوم بفحص البضاعة عند وصولها. أي مشاكل، نحن حلها على الفور.

السياسات

عينات- 20-50 قطعة مجانية للأحجام المخزنة القياسية (يدفع العميل تكلفة الشحن)

أمر المحاكمة- 10000 قطعة موصى بها للتحقق من صحتها لأول مرة

موك– 20,000 قطعة (فولاذ/نحاس)، 30,000 قطعة (ستانلس ستيل)

المهلة (المخزون)- 5-7 أيام عمل

المهلة الزمنية (برميل مخصص)– 12 – 15 يوم

رسوم الأدوات- لا شيء لأدوات الرأس المستديرة القياسية (ساق 3-8 مم)

تعاون العملاء - العمل مع الشركاء العالميين

شاهد خط إنتاج البرشام أثناء العمل

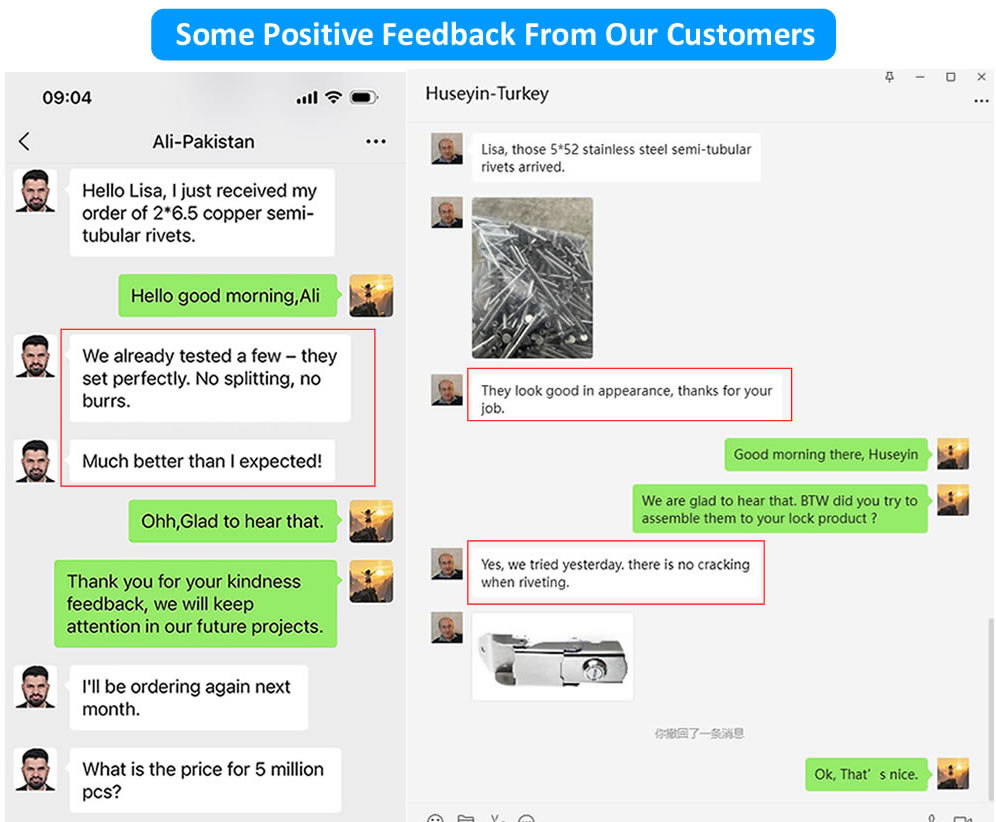

ردود فعل العملاء الحقيقية

ثلاثة أسئلة نجيب عليها كثيرًا

س 1: ما هو الفرق بين البرشام المجوف ذو الرأس المستدير وبرشام الرأس المستدير الصلب؟ متى يجب علي اختيار النسخة شبه المجوفة؟

ج: الفرق الأساسي هو التجويف المجوف في الذيل. يحتوي البرشام المستدير شبه المجوف على تجويف ضحل عند الطرف، ويتطلب فقط 25-30٪ من القوة اللازمة لبرشام صلب من نفس القطر. المسامير ذات الرأس المستديرة الصلبة صلبة تمامًا وتتطلب ضغطًا شديدًا أو طرقًا بقضيب مخالف. بالنسبة للتطبيقات التي يمكنك فيها الوصول إلى كلا الجانبين وترغب في الحصول على مظهر قبة تقليدي، فإن المسامير شبه المجوفة تكون دائمًا الخيار الأفضل لأنها أسرع في التثبيت، وتسبب ضغطًا أقل على المواد المحيطة، وتنتج التصاقًا أكثر اتساقًا. يتم حجز المسامير الصلبة للأحمال الهيكلية الشديدة حيث تكون قوة القص القصوى هي الأولوية الوحيدة. بالنسبة للمفصلات والأثاث والأمتعة والتطبيقات الداخلية للسيارات، نوصي باستخدام المسامير شبه المجوفة ذات الرأس الدائري لمزيجها من المظهر الكلاسيكي وكفاءة التثبيت.

Q2: هل يمكن استخدام المسامير شبه المجوفة ذات الرأس الدائري في البلاستيك أو الصفائح المعدنية الرقيقة دون التسبب في حدوث تشققات؟

ج: نعم. يقلل التجويف شبه المجوف من قوة الضبط بشكل كبير - عادةً من 3-4 أطنان إلى 1-2 طن. تكون هذه القوة المنخفضة أكثر لطفًا على المواد الهشة مثل ABS والبولي كربونات والألمنيوم الرقيق. بالنسبة لحالة مفصلات المطبخ أعلاه، كان البرشام الصلب للعميل يكسر غلاف الزنك عند 3.5 طن؛ لدينا برشام شبه مجوف تم ضبطه بشكل نظيف عند 1.2 طن. نوصي باختيار طول برميل أطول بمقدار 1.5-2.0 مم من مجموعة المواد الخاصة بك، واستخدام مكبس (وليس مطرقة) للحصول على قوة متسقة يمكن التحكم فيها. بالنسبة للمواد الرقيقة أو الهشة جدًا، يمكننا أيضًا توفير غسالة داعمة لتوزيع حمل التثبيت بشكل أكبر.

س 3: ما هي التشطيبات التي تقدمها للمسامير شبه المجوفة ذات الرأس الدائري، وما هو الأفضل للاستخدام الخارجي؟

ج: نحن نقدم العديد من التشطيبات اعتمادًا على المادة. بالنسبة للصلب: طلاء الزنك (شفاف أو أزرق أو أصفر - رش الملح لمدة 48-96 ساعة)، والأكسيد الأسود (مقاومة خفيفة للتآكل، مظهر غير لامع)، والفوسفات (قاعدة الطلاء). بالنسبة للفولاذ المقاوم للصدأ: التخميل (قياسي، يعيد مقاومة التآكل) والسفع بالخرز (لمسة نهائية غير لامعة). بالنسبة للنحاس: طلاء طبيعي (ذهبي لامع)، عتيق (داكن، قديم)، ومطلي بالنيكل (فضة). للاستخدام الخارجي، نوصي باستخدام الفولاذ المقاوم للصدأ 304 مع التخميل للتعرض العام في الهواء الطلق، أو 316 غير القابل للصدأ للبيئات الساحلية/البحرية. لقد اجتازت المسامير الـ 316 لدينا أكثر من 1000 ساعة من اختبار رش الملح. يعتبر الفولاذ المطلي بالزنك مناسبًا للاستخدام الداخلي أو الخارجي المحمي ولكنه سيصدأ في النهاية في الظروف الرطبة.

جرب 20 برشامًا على مجموعتك الخاصة

يمكننا أن نرسل لك 20-50 قطعة من المسامير شبه المجوفة ذات الرأس الدائري بالمواد والحجم الذي اخترته. ضعها في المفصلة أو المزلاج أو أي مجموعة. قارن بين قوة الإعداد وجودة التثبيت ومظهر القبة الكلاسيكي.

اتصل بـ Nuote Metals بقطر الساق وطول البرميل والمواد. يتم شحن العينات المجانية خلال يوم عمل واحد.
