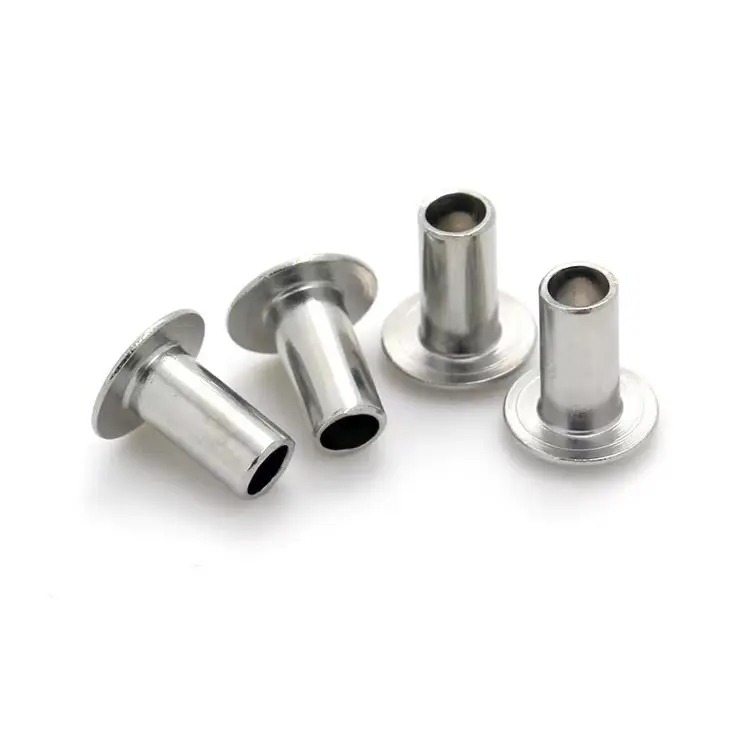

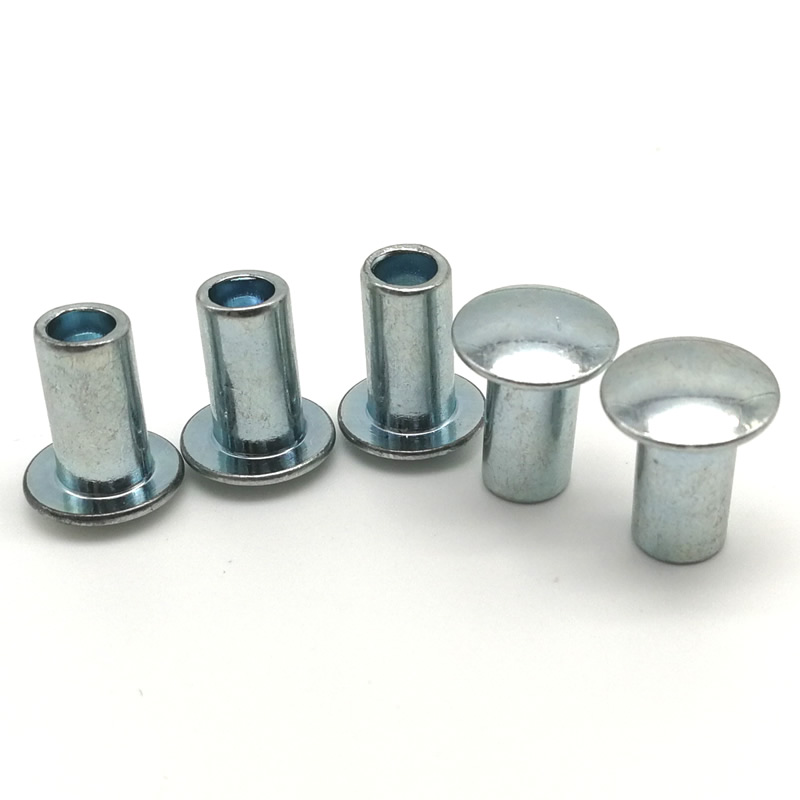

الصلب نصف أنبوبي برشام

بالنسبة لخطوط الإنتاج كبيرة الحجم التي تحتاج إلى تثبيت سريع وموثوق،المسامير الفولاذية شبه الأنبوبيةمن Nuote Metals توفر التوازن المثالي. على عكس البرشام الصلب الذي يتطلب قوة عالية ومعدات ثقيلة، فإن التصميم شبه الأنبوبي - المجوف جزئيًا عند الذيل - يقلل من قوة التثبيت بنسبة 70% تقريبًا مع الاحتفاظ بمعظم قوة القص. والنتيجة هي أداة تثبيت يتم تركيبها بسرعة، وتعمل باستخدام أدوات أخف وزنًا، وتوفر وصلة دائمة وموثوقة.

مسامير Nuote Metals ذات رؤوس باردة من الفولاذ منخفض الكربون مع طلاء الزنك الاختياري أو التشطيبات الأخرى. مع أكثر من عشر سنوات من الخبرة في الإنتاج وشهادة ISO 9001:2015 الكاملة، تحظى المسامير شبه الأنبوبية الخاصة بنا بثقة الشركات المصنعة للسيارات وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والمعدات الصناعية في جميع أنحاء العالم.

ما الذي يجعل البرشام شبه الأنبوبي مختلفًا؟

السمة المميزة للبرشام شبه الأنبوبي هي التجويف الضحل في نهاية الذيل - عادةً 45-55٪ من طول البرميل. أثناء التثبيت، يتدحرج الجدار الرقيق فقط لهذا القسم المجوف إلى الخارج ليشكل أداة التثبيت. وهذا يختلف جوهريًا عن البرشام الصلب، حيث يجب أن يتشوه الساق بالكامل.

بالنسبة لمعظم التطبيقات الصناعية والسيارات والتدفئة والتهوية وتكييف الهواء (HVAC) والأجهزة، يوفر البرشام شبه الأنبوبي قوة أكثر من كافية مع الحفاظ على كفاءة الإنتاج.

المواصفات الفنية - المواد والأبعاد والتشطيبات

خصائص المواد

الأبعاد القياسية

نحن نصنعالمسامير الفولاذية شبه الأنبوبيةفي أقطار عرقوب التالية. تختلف أنماط الرأس وأقطار الرأس وأطوال البراميل حسب الحجم ويتم توفيرها كنطاقات قياسية. الأبعاد المخصصة متاحة عند الطلب.

التفاوتات: قطر الساق ±0.05 مم، قطر الرأس ±0.15 مم، الطول الإجمالي ±0.15 مم. يتم قياس طول البرشام من الجانب السفلي لرأس البرشام. أطوال البراميل المخصصة وأقطار الرأس متاحة عند الطلب. لا توجد رسوم على الأدوات للأحجام القياسية المذكورة أعلاه.

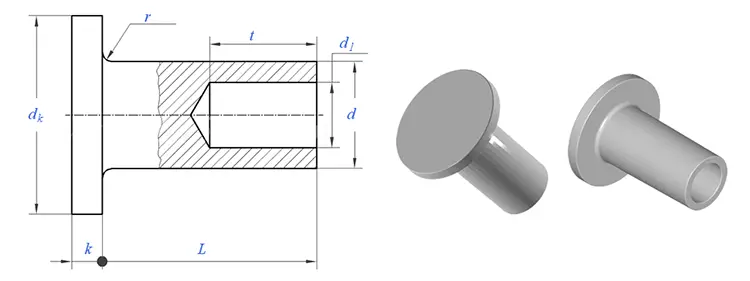

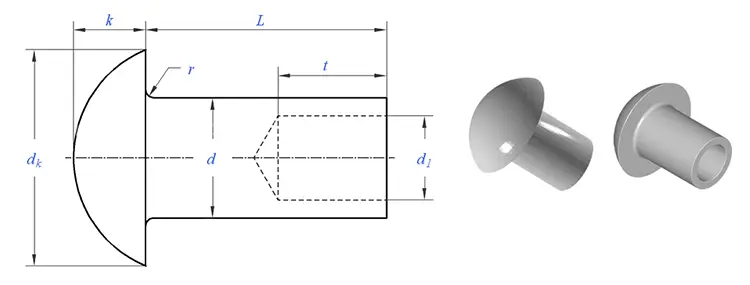

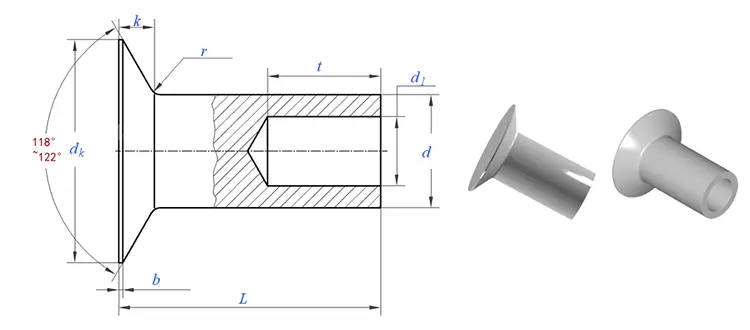

أنماط الرأس المتاحة

التشطيبات السطحية

بالنسبة للتطبيقات الخارجية أو المعرضة للرطوبة، نوصي بشدة باستخدام المسامير شبه الأنبوبية المصنوعة من الفولاذ المطلي بالزنك.

البيانات الميكانيكية (برشام فولاذي 5 مم، مثبت في صفائح فولاذية 2 مم)

شاهد كيف نصنع المسامير

تعمل مكابسنا ذات الرأس البارد على تشكيل المسامير من الأسلاك في تسلسل واحد مستمر - الرسم والقطع والتوجيه وبثق التجويف والتشذيب. يُظهر الفيديو العملية بأكملها بدءًا من تغذية الأسلاك وحتى إخراج البرشام النهائي، مع مراقبة الجودة في الوقت الفعلي في كل مرحلة.

أحد الأمثلة الحقيقية للعملاء - تجميع إطار السرير القابل للطي

هذا هو أحد التطبيقات العديدة للمسامير شبه الأنبوبية. لقد قمنا بإدراجه لإظهار الاستخدام الحقيقي للإنتاج، وليس للإشارة إلى القيود.

احتاجت إحدى الشركات المصنعة للأسرّة المحمولة القابلة للطي للتخييم والإغاثة في حالات الطوارئ إلى برشام موثوق به وفعال من حيث التكلفة للمفاصل المفصلية المقصية. يستخدم إطار السرير القابل للطي أنابيب فولاذية بسمك 1.8 مم. تتطلب المسامير الصلبة السابقة قوة ضبط عالية، مما أدى في بعض الأحيان إلى تشويه الأنابيب أثناء التجميع وإبطاء خط الإنتاج. أراد العميل أيضًا لمسة نهائية مقاومة للصدأ للاستخدام الخارجي في بعض الأحيان.

قامت شركة Nuote Metals بتزويد المسامير شبه الأنبوبية المصنوعة من الفولاذ المطلي بالزنك - قطر الساق 5.0 مم، ورأس الجمالون 9.0 مم، وطول البرميل 12.0 مم - بإجمالي 600000 قطعة لطلبها الأول. يقلل التجويف شبه الأنبوبي من قوة الضبط بنسبة تزيد عن 60%، مما يمنع تشوه الأنابيب. يقوم رأس الجمالون العريض بتوزيع قوة التثبيت بالتساوي، مما يمنع السحب. يوفر طلاء الزنك حماية من رش الملح لمدة 72 ساعة، مما يضمن عدم صدأ المسامير بعد التعرض للظروف الرطبة.

قام العميل باختبار المسامير عبر 1000 سرير قابل للطي. بعد 5000 دورة طي واختبار غرفة الرطوبة، لم يلاحظ أي ارتخاء أو صدأ. لقد قاموا منذ ذلك الحين بإجراء عمليات إعادة طلب بإجمالي أكثر من 2 مليون قطعة ويحددون الآن المسامير الخاصة بنا لخط إنتاج الأسرّة القابلة للطي بالكامل.

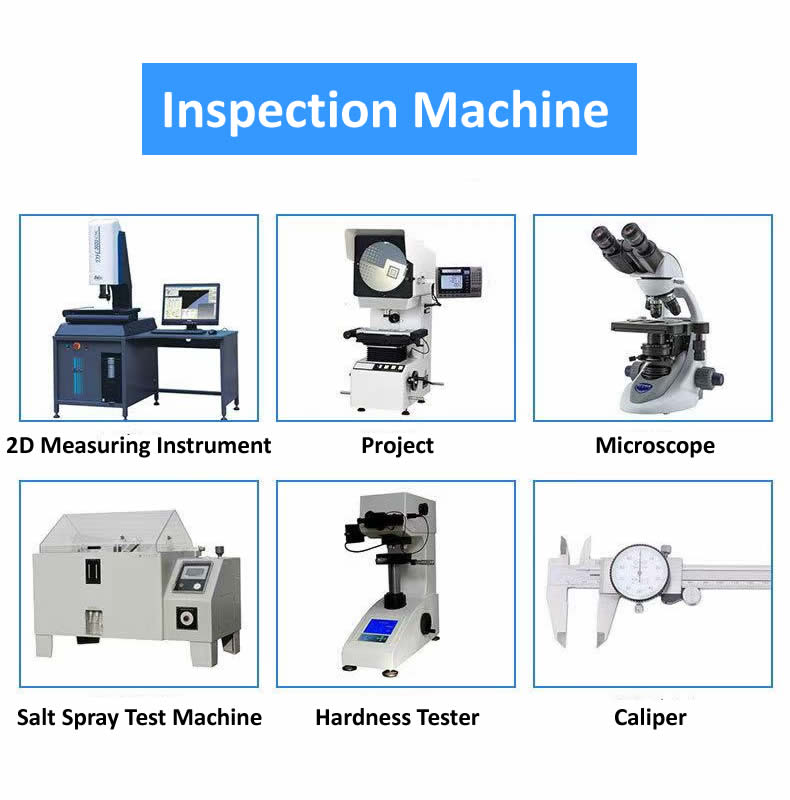

معدات التفتيش الداخلية لدينا

نحن نحتفظ بمجموعة كاملة من معدات الفحص المعايرة للتحقق من كل دفعة من المسامير الفولاذية شبه الأنبوبية:

• الفرجار الرقمي– لإجراء فحوصات سريعة للأبعاد أثناء الإنتاج
• ميكرومتر– لقياس دقيق لقطر الساق وسمك الجدار
• نظام قياس الصور 2.5D- لقياس الكفاف الكامل والتحقق من التركيز
• جهاز عرض الملف الشخصي (المقارن البصري)– لفحص عمق التجويف وزاوية الرأس ونصف قطر الحافة
• ميكرومتر ليزر- لقياس القطر عالي السرعة وعدم الاتصال
• اختبار صلابة روكويل– للتحقق من صلابة المواد الخام
• غرفة اختبار رش الملح– لاختبار مقاومة التآكل للمسامير المطلية (ASTM B117)
• مطياف– للتحقق من تكوين المواد للملفات الواردة
• آلة الاختبار العالمية– للتحقق من قوة القص والشد

تتم معايرة جميع المعدات سنويًا بواسطة مختبرات خارجية معتمدة. يتم الاحتفاظ بسجلات التفتيش لمدة خمس سنوات.

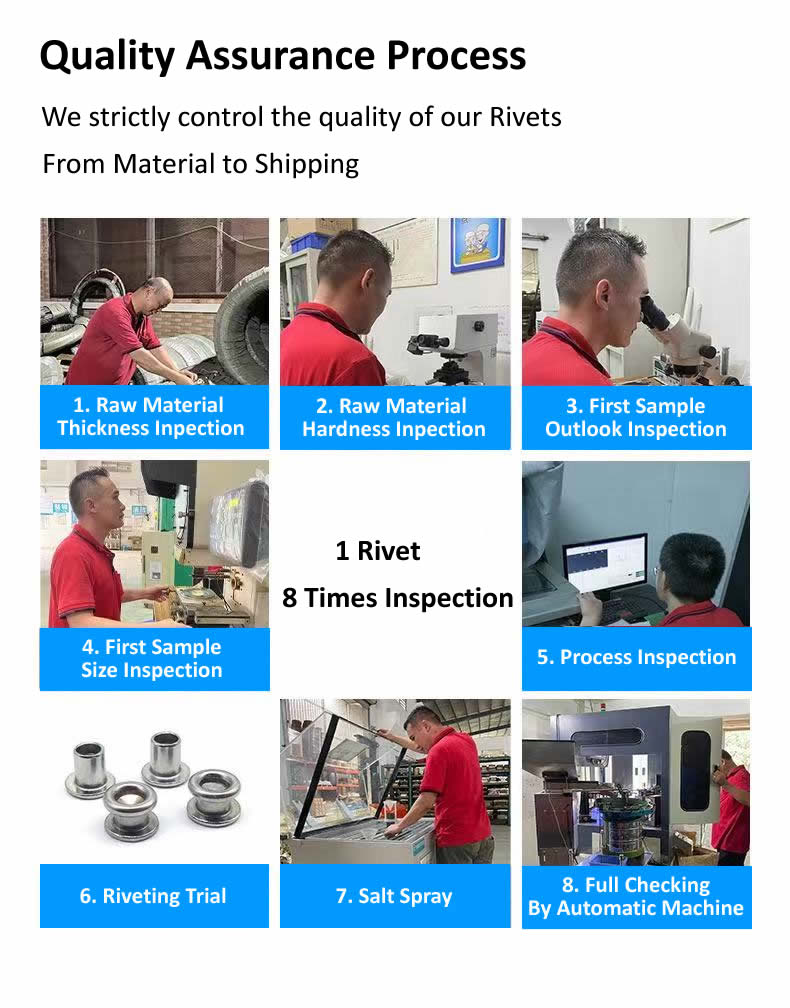

مراقبة الجودة لدينا - برشام واحد وثمانية عمليات فحص

نحن لا نعتمد على أخذ العينات العشوائية. تمر كل دفعة من المسامير عبر ثمانية بوابات جودة منفصلة قبل مغادرة مصنعنا. المبدأ بسيط: قم بالقياس مبكرًا، ثم قم بالقياس كثيرًا، ولا تفترض أبدًا.

• فحص قطر المواد الخام– يتم قياس السلك الوارد بميكرومتر الليزر. تحمل القطر: ±0.02 مم. يتم رفض أي ملف خارج هذا النطاق قبل أن يلمس رؤوسنا.
• فحص صلابة المواد الخام– يتم اختبار عينة من كل ملف على جهاز اختبار الصلابة روكويل. بالنسبة للفولاذ منخفض الكربون، نحتاج إلى HRB 60-80. ناعم جدًا، وسوف يتشوه البرشام أثناء التوجيه. صعب جدًا، وقد يتشقق التجويف.
• التحقق من مظهر المقالة الأولى– بعد إعداد الأدوات، يتم فحص المسامير العشرة الأولى بصريًا تحت التكبير. نبحث عن الشقوق أو الوميض أو الرؤوس غير المستوية أو العلامات السطحية. أي عيب واضح يوقف الصحافة.
• المادة الأولى فحص الأبعاد- يتم قياس نفس المسامير العشرة على جهاز المقارنة البصري. قطر الرأس، ارتفاع الرأس، قطر الساق، الطول الإجمالي، وعمق التجويف. يجب أن تكون جميعها ضمن تفاوتات الرسم قبل بدء الإنتاج.
• الشيكات الجارية– أثناء الإنتاج الضخم، يقوم المشغل بسحب 5 مسامير برشام كل 500 قطعة. يتم التحقق من الأبعاد باستخدام الفرجار الرقمي ومقياس التحرك/عدم الحركة لعمق التجويف. أي انجراف يؤدي إلى تعديل الأدوات.
• إعداد الاختبار (التثبيت التجريبي)– كل 2000 قطعة، نقوم بتثبيت 3 مسامير في عينة مادة تمثيلية (نفس سمك ونوع التجميع الخاص بك). يتم فحص الفاصلة للتأكد من التماثل والضيق. لا يتم قبول المسامير السائبة أو المتشققة.
• اختبار رش الملح (إذا لزم الأمر)– بالنسبة للمسامير الخارجية أو المطلية، نرسل عينات إلى مختبرنا لاختبار رش الملح ASTM B117. طلاء الزنك: 48-96 ساعة. يتم إصدار شهادة مع الدفعة.
• التفتيش النهائي الصادر– قبل التغليف، يمر كل برشام من خلال آلة الفرز البصري. تقوم الكاميرات بفحص قطر الرأس وارتفاع الرأس وقطر الساق والطول الإجمالي وعمق التجويف. يتم إخراج الرفض تلقائيًا. يتم بعد ذلك سحب عينة عشوائية من AQL (المستوى الثاني، 1.0) للتحقق اليدوي.

إن البرشام شبه الأنبوبي الفولاذي الذي يتحمل جميع الخطوات الثماني جاهز لمغادرة مصنعنا. نحتفظ بسجلات لكل شيك لمدة خمس سنوات.

ماذا يقول عملاؤنا - ردود فعل حقيقية

الشهادات والتكريم لدينا

تحتفظ Nuote Metals بالشهادات والاعتمادات التالية:

• الأيزو 9001:2015– نظام إدارة الجودة معتمد من TÜV SÜD
• الامتثال لـ RoHS- تم التحقق منه بواسطة اختبار جهة خارجية SGS
• الوصول إلى الامتثال– إعلان SVHC الحالي
• أستم F1941- الامتثال لمعايير طلاء الزنك
• تقارير اختبار SGS– متاح عند الطلب لدفعات محددة

جميع الشهادات وتقارير الاختبار متاحة عند الطلب.

حيث يتم استخدام المسامير الفولاذية شبه الأنبوبية

إنها الخيار المفضل للتطبيقات التي تكون فيها القوة والسرعة وفعالية التكلفة من الأولويات:

• تصنيع الأثاث- الأسرة القابلة للطي، والكراسي، والأرائك، والمفصلات، ومفاصل الإطار
• صناعة السيارات- بطانات الفرامل، وأسطح القابض، والديكور الداخلي، وألواح الجسم
• معدات التدفئة والتهوية وتكييف الهواء- تجميع الخزانة، وصلات مجاري الهواء، وأغطية المروحة
• المعدات الصناعية– حراسة الآلات، لوحات التحكم، مكونات الناقل
• بناء- التوصيلات الهيكلية الخفيفة، والتأطير المعدني، والأجهزة المعمارية
• إلكترونيات- تركيب المكونات، تجميع الهيكل، مواجهات لوحة الدائرة
• المصنوعات الجلدية والمفروشات– فتحات الحزام، ومعدات الحقائب، وملحقات القماش

كيف نعمل – معلومات عملية

• عينات- 20-50 قطعة مجانية للأحجام المخزنة القياسية (يدفع العميل تكلفة الشحن)
• أمر المحاكمة- 10000 قطعة موصى بها للتحقق من صحتها لأول مرة
• موك- 2000 قطعة (الأحجام القياسية)، 5000 قطعة (نمط البرميل أو الرأس المخصص)
• المهلة (المخزون)- 5-7 أيام عمل
• المهلة الزمنية (مخصص)- 10-12 يوم عمل
• رسوم الأدوات- لا شيء لأنماط الرأس القياسية وأقطار الساق (1.5-8 مم)

ثلاثة أسئلة نجيب عليها كثيرًا

س 1: ما الفرق بين البرشام الأنبوبي الفولاذي والمسمار الفولاذي الصلب؟ متى يجب أن أختار النسخة شبه الأنبوبية؟

ج: الفرق الأساسي هو التجويف المجوف في الذيل. يحتوي البرشام شبه الأنبوبي الفولاذي على تجويف ضحل عند طرفه، ويتطلب فقط 25-30% من القوة اللازمة لبرشام صلب بنفس القطر. وهذا يجعلها أسرع في التثبيت وألطف على المواد المحيطة. توفر المسامير الصلبة قوة قص أعلى قليلاً (تحتفظ المسامير شبه الأنبوبية بنسبة 80-90% من قوة المسامير الصلبة) ولكنها تتطلب معدات ثقيلة ومزيدًا من الوقت. بالنسبة لمعظم التطبيقات الصناعية، والسيارات، والتدفئة والتهوية وتكييف الهواء (HVAC)، وتطبيقات الأجهزة - بما في ذلك علبة السرير القابلة للطي أعلاه - توفر المسامير شبه الأنبوبية قوة أكثر من كافية مع الحفاظ على كفاءة الإنتاج. اختر المسامير الصلبة فقط للأحمال الهيكلية الشديدة حيث تكون قوة القص القصوى هي الأولوية الوحيدة.

س2: يمكنالمسامير الفولاذية شبه الأنبوبيةيمكن استخدامها في الهواء الطلق دون الصدأ؟

ج: نعم، مع التشطيب الصحيح. سوف يصدأ الفولاذ غير المطلي بسرعة عند تعرضه للرطوبة. تتوفر المسامير الفولاذية القياسية منخفضة الكربون لدينا مع طلاء الزنك (الشفاف أو الأزرق أو الأصفر) الذي يوفر 48-96 ساعة من مقاومة رذاذ الملح - وهو ما يكفي للاستخدام الداخلي والخارجي المحمي. بالنسبة لصندوق السرير القابل للطي أعلاه، يوفر الطلاء بالزنك حماية لمدة 72 ساعة ضد الظروف الرطبة العرضية. بالنسبة للبيئات الخارجية أو الساحلية الأكثر تطلبًا، نوصي بالتبديل إلى المسامير شبه الأنبوبية المصنوعة من الفولاذ المقاوم للصدأ (304 أو 316) والتي توفر ما يزيد عن 200-1000 ساعة من الحماية من رذاذ الملح.

س 3: كيف يمكنني تحديد طول البرميل الصحيح للبرشام شبه الأنبوبي الفولاذي؟

ج: حدد طول البرميل بحوالي 1.5-2.0 ملم أطول من إجمالي سمك مجموعة المواد لديك. على سبيل المثال، إذا كنت تقوم بربط لوحين من الفولاذ مقاس 2 مم (إجمالي 4 مم)، فاختر برميلًا بطول 5.5-6.0 مم. يوفر هذا الطول الإضافي مادة كافية للقسم المجوف ليتدحرج للخارج ويشكل ثباتًا آمنًا دون الوصول إلى القاع. إذا كان البرميل قصيرًا جدًا، فسيكون الانتزاع ضعيفًا. طويل جدًا، وقد ينهار البرميل. يتم قياس طول البرشام من الجانب السفلي لرأس البرشام إلى نهاية الجسم. أرسل لنا سمك مجموعة المواد الخاصة بك، وسنوصي بطول البرميل الدقيق.

هل أنت مستعد لتحسين خط التجميع الخاص بك؟

إذا كنت تستخدم حاليًا المسامير الصلبة وتتعامل مع التجميع البطيء، أو المواد المشوهة، أو تكاليف الأدوات المرتفعة، فانتقل إلىالمسامير الفولاذية شبه الأنبوبيةيمكن أن تحدث فرقا كبيرا.

ما نقدمه لك:

• أنماط رأس متعددة - مستديرة، بيضاوية، الجمالون، مسطحة، وغاطسة
• نطاق واسع للساق - من 1.5 ملم إلى 8.0 ملم
• أطوال مخصصة – طول البرميل يناسب مجموعة المواد الخاصة بك بالضبط
• طلاء الزنك بشكل قياسي - حماية من رذاذ الملح لمدة 48-96 ساعة
• الأيزو 9001:2015– نظام جودة كامل مع وثائق يمكن تتبعها

ابدأ في ثلاث خطوات:

• أرسل لنا المواصفات الخاصة بك - قطر الساق، وطول البرميل (أو سمك كومة المواد)، ونمط الرأس، والتشطيب، والكمية
• نقوم بالرد خلال 24 ساعة - مع تكلفة الأدوات (إن وجدت)، وسعر القطعة، والمدة الزمنية
• نقوم بشحن عينات – 20-50 قطعة مجانية لتختبرها على المواد الفعلية الخاصة بك

أرسل استفسارك إلى Nuote Metals اليوم.
