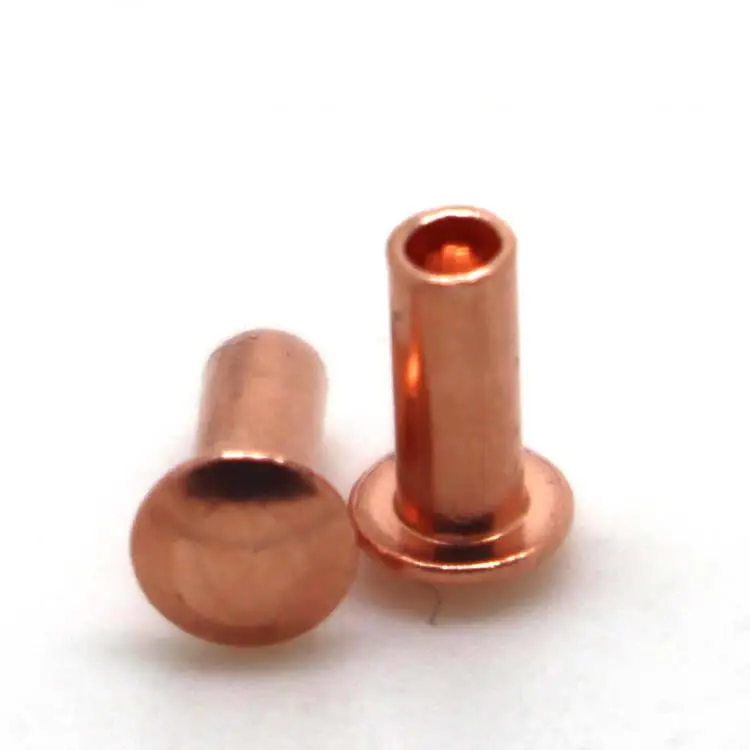

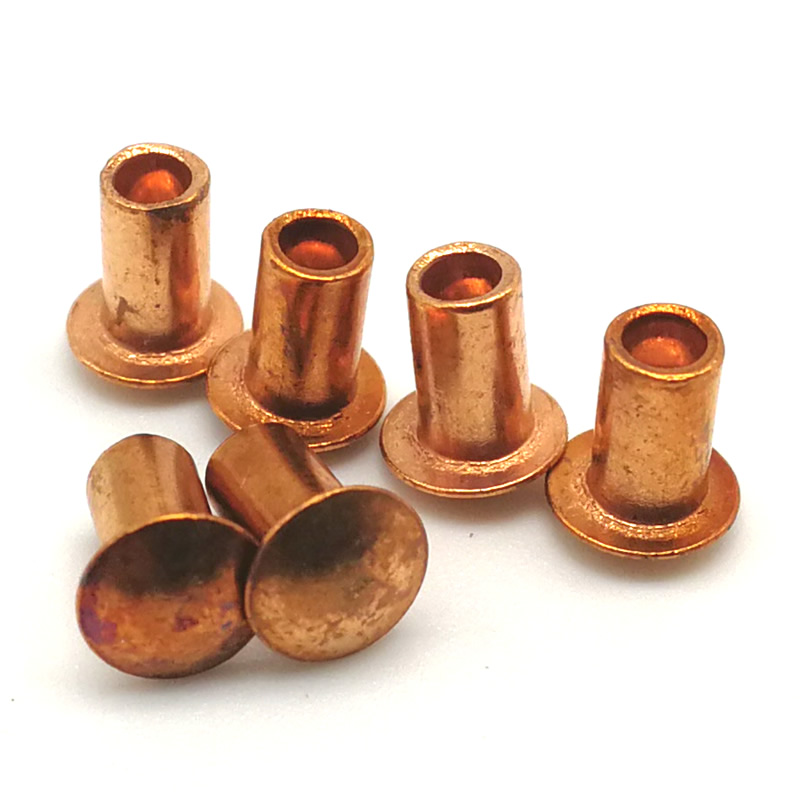

المسامير النحاسية شبه الأنبوبية

يتم اختيار معظم المسامير للقوة. يتم اختيار المسامير النحاسية لما تفعله - حمل التيار، ونقل الحرارة، ومقاومة البكتيريا، والبقاء على قيد الحياة في الهواء الطلق دون الصدأ. يضيف التصميم شبه الأنبوبي ميزة أخرى: قوة ضبط أقل بنسبة 70% من المسامير الصلبة، مما يجعلها مثالية للإنتاج بكميات كبيرة حيث تكون التوصيلية مطلوبة ولكن لا يمكن التضحية بسرعة التثبيت.

ثلاثة أرقام تحدد المسامير النحاسية شبه الأنبوبية

موصلية IACS بنسبة 100%- يحمل النحاس التيار بشكل أفضل من أي معدن آخر مشترك. يقدم النحاس ~28%، والألومنيوم ~61%، والفولاذ <10%.

قوة ضبط أقل بنسبة 70%– يعمل التجويف شبه المجوف على تقليل قوة التثبيت من 4 طن إلى 1.2 طن (للبرشام 5 مم). دورات أسرع، مكابس أخف، ضغط مادي أقل.

401 واط/م · كلفن الموصلية الحرارية- يقوم النحاس بنقل الحرارة بعيدًا عن المفاصل، مما يجعله مثاليًا لأحواض الحرارة والإلكترونيات والمعدات التي تعمل بالحرارة.

متى تختار المسامير النحاسية شبه الأنبوبية؟

تطبيق حقيقي واحد - مجموعة التأريض العاكس للطاقة الشمسية

كانت إحدى الشركات المصنعة لمعدات الطاقة الشمسية بحاجة إلى أداة تثبيت موثوقة وموصلة لتوصيلات التأريض داخل محولاتها. قدمت المسامير النحاسية الصلبة السابقة موصلية ممتازة ولكنها أبطأت خط التجميع - تتطلب قوة الإعداد العالية إعدادًا دقيقًا للضغط. أراد العميل نفس الموصلية مع تثبيت أسرع.

لقد قمنا بتوريد المسامير شبه الأنبوبية النحاسية C11000 - ساق 4.0 مم، رأس مستدير 7.0 مم، طول البرميل 10.0 مم، تشطيب عادي. قلل التصميم شبه الأنبوبي قوة الإعداد من 3.5 طن إلى 1.0 طن - أقل بنسبة 71%. ظلت الموصلية عند 100٪ IACS. قام العميل باختبار 1000 برشام. بعد 5000 دورة حرارية، تزداد المقاومة بمقدار صفر. وهم الآن يطلبون 150.000 قطعة سنويًا.

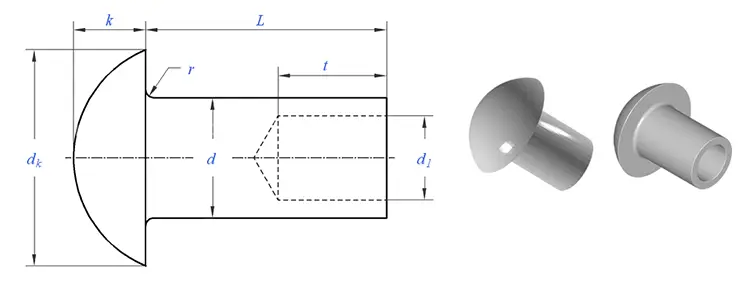

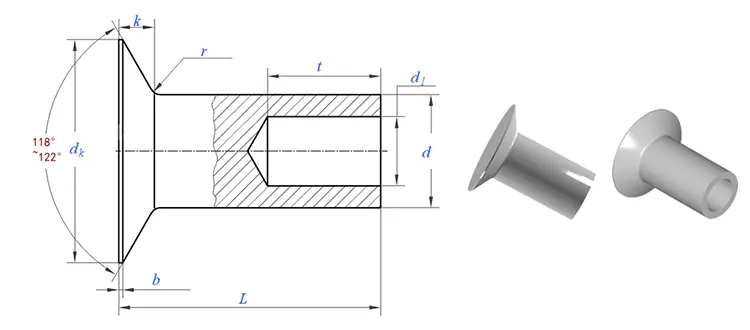

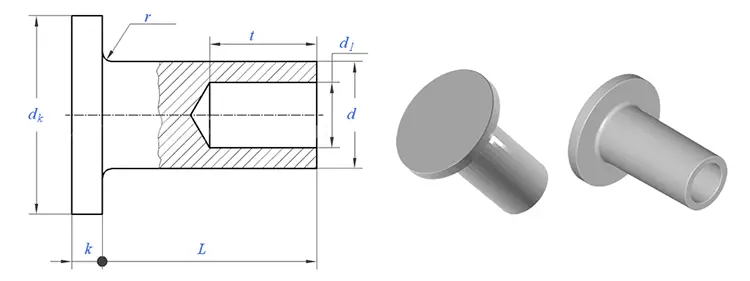

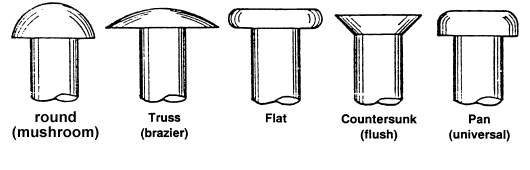

خيارات نمط الرأس – أي واحد يناسب مجموعتك

كيفية التحديد – ما نحتاجه منك

ما تقدمه:

قطر عرقوب– 1.5 ملم إلى 8.0 ملم

طول البرميل– نحسب من سمك كومة المواد الخاصة بك

نمط الرأس –مستديرة، مسطحة، بيضاوية، غاطسة، الجمالون، أو الفطر

ينهي- عادي أو مقلوب (لامع) أو عتيق أو مطلي

قاعدة الطول للمسامير شبه الأنبوبية:طول البرميل = سمك كومة المادة + 1.5-2.0 مم.

عينة المهلة:5-10 أيام قياسية؛ الأدوات المخصصة: 15-20 يومًا.

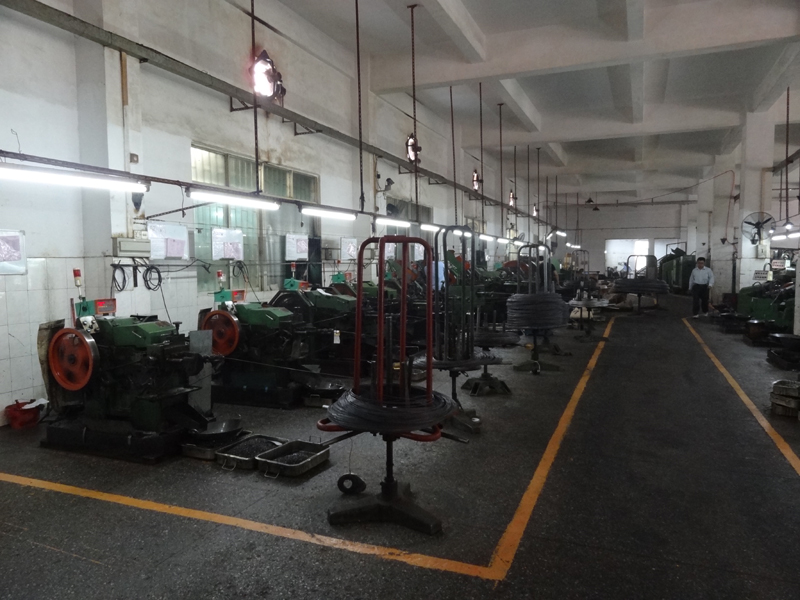

عملية الإنتاج لدينا - من المواد الخام إلى البرشام النهائي

1. شراء المواد الخام– سلك نحاس معتمد (C11000) من المطاحن المعتمدة. يأتي كل ملف مع شهادة اختبار المطحنة.

2. فحص المواد الواردة- تم التحقق من القطر والصلابة ومحتوى النحاس (≥99.9%). يتم رفض الملفات خارج المواصفات.

3. إعداد الأدوات– يتم فحص قوالب رأس الكربيد وإعدادها للتجويف شبه الأنبوبي.

4. فحص المادة الأولى- 10 مسامير مقاسة على مقارن بصري. تم التحقق من قطر الرأس وطول البرميل وعمق التجويف.

5. الإنتاج الضخم- الفحوصات أثناء العملية: 5 مسامير برشام كل 500 قطعة. أي انجراف يوقف الصحافة.

6. التفتيش أثناء العملية –كل 2000 قطعة، قم بتثبيت 3 مسامير في مادة العينة. تم فحص كلينش للتأكد من التماثل والضيق.

7. التفتيش النهائي الصادر– فرز بصري 100%. تم التحقق من عينة AQL يدويًا. تم إصدار تقرير الأبعاد وشهادة المواد وشهادة المطابقة.

مرجع سريع – الأبعاد والتفاوتات

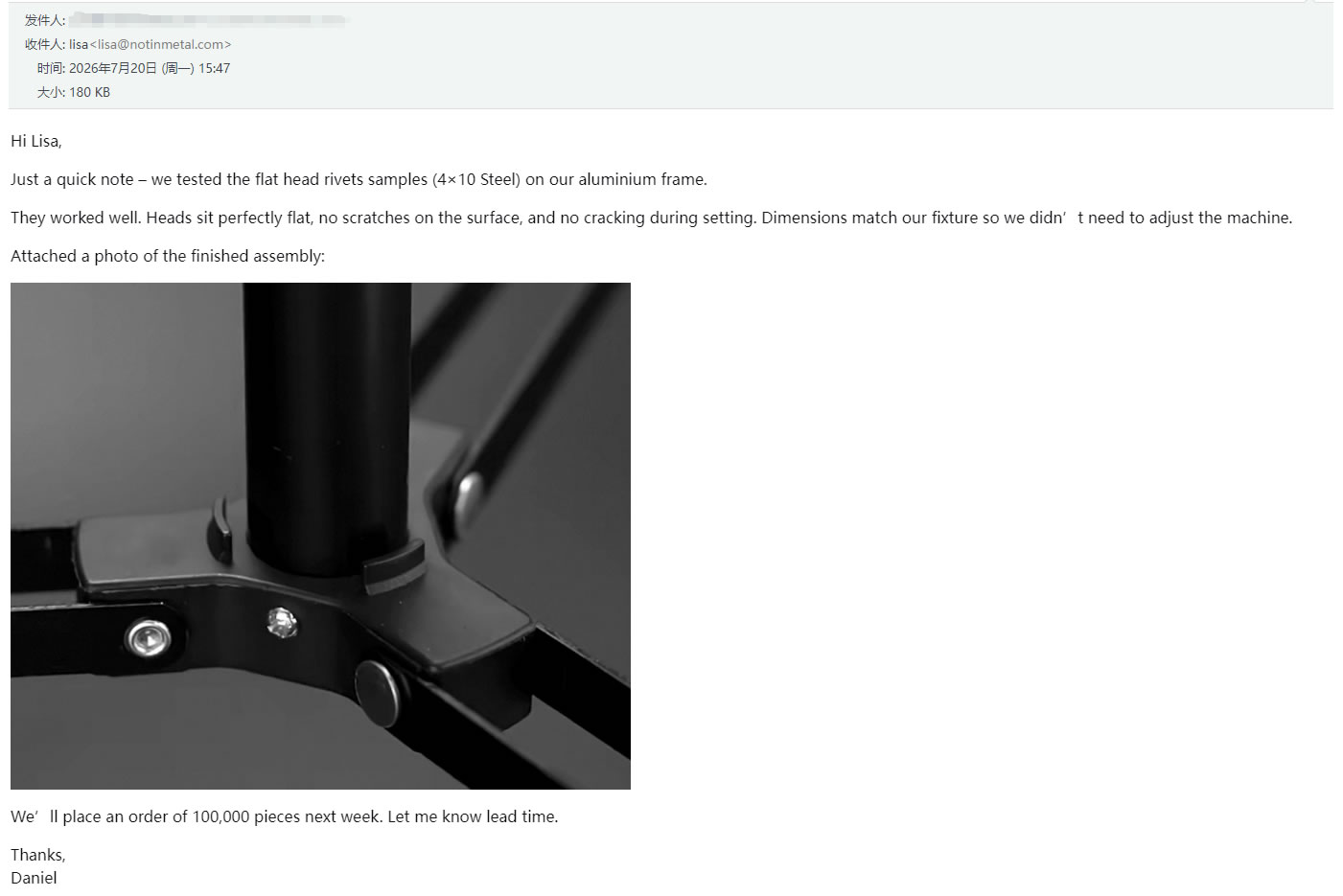

ماذا يقول عملاؤنا - ردود فعل حقيقية

ثلاثة أسئلة نجيب عليها كثيرًا

س: "ما هو الفرق بين المسامير شبه الأنبوبية النحاسية والنحاسية للتطبيقات الكهربائية؟"

ج: يوفر النحاس موصلية IACS بنسبة 100%؛ عروض النحاس ~ 28%. إذا كان البرشام الخاص بك يجب أن يحمل تيارًا، فإن النحاس هو الخيار الصحيح. يعتبر النحاس أكثر صلابة ويوفر مقاومة أفضل للتآكل في التطبيقات الميكانيكية - ولكن بالنسبة للمتطلبات الكهربائية أو الحرارية أو المضادة للميكروبات، فإن النحاس يفوز في كل مرة. يتوفر التصميم شبه الأنبوبي في كلتا المادتين، ولكن يتم تحديد النحاس عندما تكون التوصيلية الكهربائية أمرًا بالغ الأهمية.

س: "لماذا تختار النحاس شبه الأنبوبي بدلاً من النحاس الصلب للتوصيلات الكهربائية؟"

ج: يقلل التصميم شبه الأنبوبي من قوة الإعداد بنسبة 70% مع الحفاظ على نفس موصلية IACS بنسبة 100%. بالنسبة للإنتاج بكميات كبيرة - مثل علبة العاكس الشمسي أعلاه - فإن هذا يعني تجميعًا أسرع، ومكابس أخف، وتآكلًا أقل للأدوات. لا تزال المسامير النحاسية الصلبة هي الاختيار الصحيح للتطبيقات الهيكلية التي تتطلب أقصى قوة للقص. بالنسبة لمعظم التوصيلات الكهربائية، توفر الأنابيب شبه الأنبوبية قوة أكثر من كافية مع كفاءة إنتاج أفضل.

س: "تتشقق المسامير النحاسية شبه الأنبوبية أثناء التثبيت - ما سبب ذلك وكيف يمكنني إصلاحه؟"

ج: يعد التشقق أثناء الإعداد أحد أكثر المشكلات شيوعًا التي نسمع عنها مع المسامير النحاسية شبه الأنبوبية. النحاس ناعم ومرن، لكنه لا يزال من الممكن أن يتشقق إذا لم تكن الظروف مناسبة. فيما يلي الأسباب والحلول الأكثر احتمالا:

السبب 1:طول البرميل قصير جدًا بالنسبة لمجموعة المواد الخاصة بك. إذا لم يمتد طول البرميل بمقدار 1.5-2.0 مم إلى ما هو أبعد من سماكة المادة، فإن الجزء المجوف يتجه للخارج قبل أن يتشكل الالتصاق - ولن يكون للجدار مكان يذهب إليه وسيتشقق. الحل: قم بقياس سمك مجموعتك وأضف 1.5-2.0 مم. يمكننا ضبط طول البرميل حسب طلبك التالي.

السبب 2:قوة الإعداد عالية جدًا. النحاس ناعم، ولا يحتاج إلى نفس الضغط الذي يحتاجه الفولاذ. تحتاج المسامير شبه الأنبوبية إلى 25-30% فقط من القوة المطلوبة للمسامير الصلبة. إذا تم ضبط مكبسك على مستوى عالٍ جدًا، فسوف يتشقق الجدار المجوف بدلاً من أن يتدحرج بسلاسة. الحل: تقليل قوة الإعداد بنسبة 30% واختبارها مرة أخرى.

السبب 3:حجم الثقب ضيق جدًا. إذا كانت الفتحة صغيرة الحجم، فسيتم ضغط البرميل بشكل مفرط أثناء الإدخال، مما يضعف الجدار حتى قبل بدء الإعداد. الحل: زيادة حجم الثقب إلى قطر الساق + 0.15-0.20 مم.

السبب 4:عمق التجويف عميق جدًا. إذا تجاوز التجويف 55% من طول البرميل، يكون الجدار المتبقي رقيقًا جدًا بحيث لا يدعم عملية التدحرج. الحل: يمكننا ضبط عمق التجويف إلى 45-50% من طول البرميل عند طلبك التالي.

إذا كنت تعاني من التشقق ولم يحل أي من هذه الحلول المشكلة، فأرسل لنا عينة من المسامير المتشققة ومجموعة المواد الخاصة بك. سنقوم بتحليل الفشل والتوصية بإصلاح محدد - دون مقابل.
