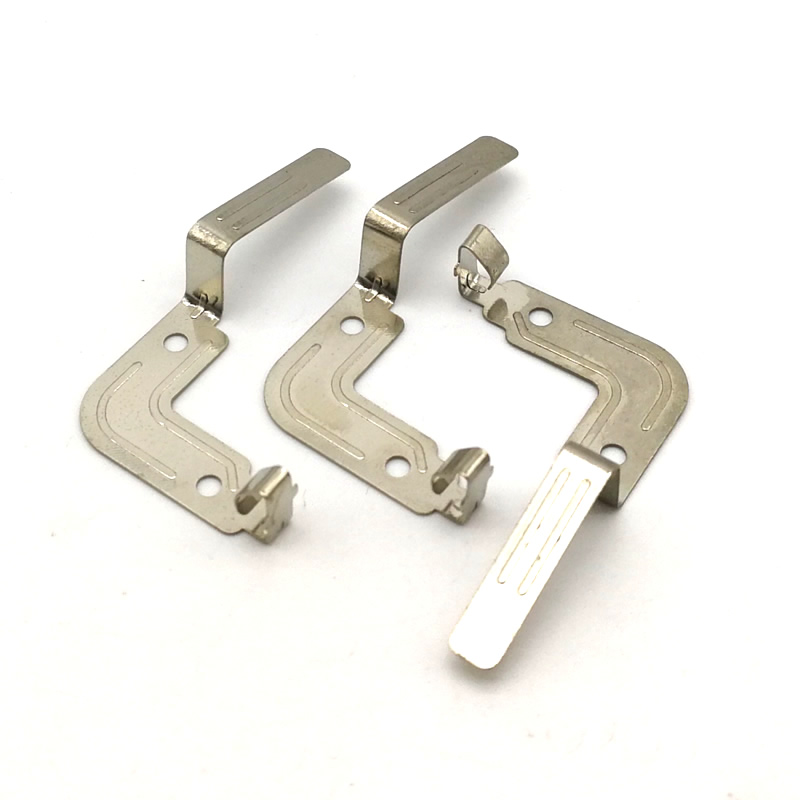

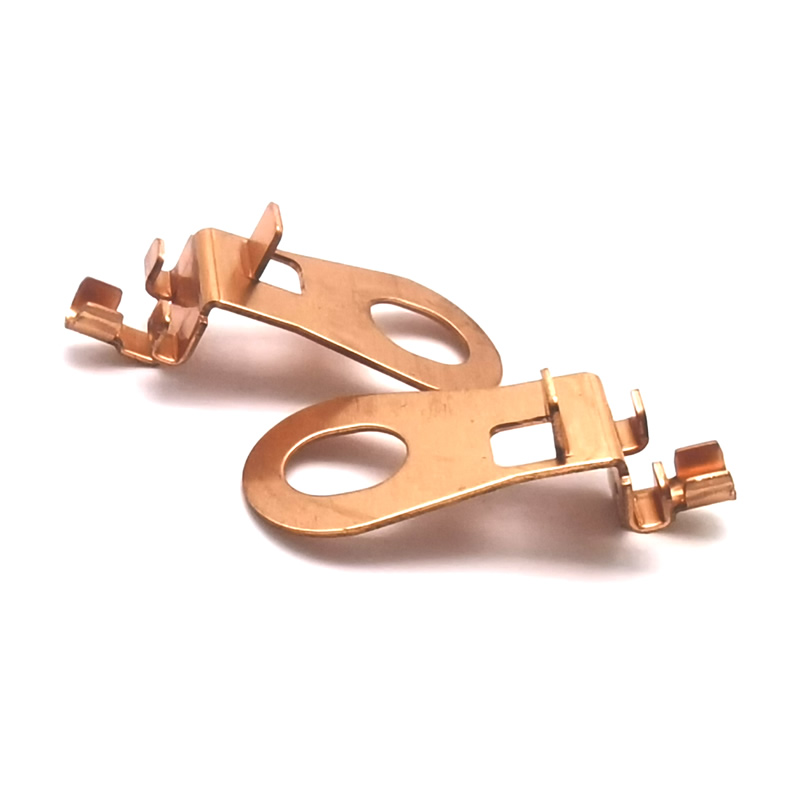

أجزاء ختم معدنية دقيقة

يتم تصنيع قالب الختم القياسي وفقًا لتحمل الجزء - إذا كان الرسم يقول ±0.05 مم، فسيتم تصنيع القالب إلى ±0.05 مم. يتم تصنيع قالب الختم الدقيق بجزء صغير من تسامح الجزء - إذا كان الرسم يقول ±0.02 مم، فسيتم تصنيع القالب إلى ±0.005 مم. يكلف القالب أكثر لأن وقت المعالجة أطول، وEDM أبطأ، والفحص أكثر تكرارًا. لكن القالب يترك تسامحًا مع الضغط والمادة وتآكل الأداة، لذا فإن الجزء يحافظ على تسامحه عبر الدفعة، وليس فقط في المقالة الأولى.

أجزاء الختم المعدنية الدقيقة ليست أختامًا قياسية مع خطة فحص أكثر صرامة. إنها أجزاء يتم إنتاجها على نظام أدوات حيث تتم مطابقة دقة القالب، ودقة الضغط، والتحقق داخل القالب مع التسامح النهائي. لا يمكن للقالب الذي تم تشكيله بـ ± 0.05 مم أن ينتج جزءًا بموضع ± 0.02 مم - يستهلك خطأ القالب التسامح قبل ضربات الضغط.

في Nuote Metals، ننتج أجزاء معدنية مختومة دقيقة من خلال مطابقة دقة القالب ودقة الضغط والتحقق داخل القالب. تتناول هذه المقالة نظام الأدوات، والتعديلات التجريبية التي تجعله يعمل، وما يجب التحقق منه قبل قبول الختم الدقيق.

دقة القالب - EDM بطيء الأسلاك وتنسيق الطحن

القالب هو المصدر الأول للدقة. لا يمكن للقالب الذي تم تشكيله بـ ± 0.01 مم أن ينتج جزءًا بموضع ± 0.02 مم - يستهلك خطأ القالب نصف التسامح قبل أن تقوم المطبعة بالضرب.

كيف نبني قوالب الدقة:

• Slow-wire EDM (سلسلة Sodick AQ)لإدراج اللكمات واللكمات - دقة الموضع ± 0.003 مم، تشطيب السطح Ra 0.2μm.
• تنسيق الطحن لملامح الثقب والموت—دقة الملف الشخصي ±0.002 مم، مع التحكم في حدة الحافة.
• التحكم في الأسلاك المغلقة EDM —يتم تصحيح موضع السلك في الوقت الفعلي، بحيث يتطابق محيط القالب مع البرنامج، وليس مع انجراف الماكينة.
• إزالة القالب مطابقة للمادةl - يتم حسابه وفقًا للمادة المحددة والسمك، وليس نسبة مئوية قياسية.

لماذا يهم بالنسبة لأجزاء ختم المعدن الدقيقة:القالب المصمم بـ ± 0.01 مم يترك ± 0.01 مم للصحافة والمواد. القالب المصمم بـ ± 0.003 مم يترك ± 0.017 مم - وهو ما يكفي للحفاظ على تسامح الجزء حتى عندما تختلف الصحافة والمواد. إن دقة القالب ليست تكلفة يمكن تقليلها إلى الحد الأدنى، بل هي أساس التسامح.

دقة الصحافة – ما يجب التحقق منه قبل كل عملية إنتاج

يؤدي القالب الدقيق على مكبس غير دقيق إلى إنتاج أجزاء غير دقيقة. يجب أن تحافظ المكبس على توازيها عبر السرير، وأن تكرر مركزها الميت السفلي عند كل ضربة، وأن تقاوم النمو الحراري أثناء الإنتاج.

التوازي المنزلقيحدد ما إذا كانت اللكمة تدخل القالب بالتساوي. تنتج الصحافة ذات الميل بمقدار 0.05 مم جزءًا أرق بمقدار 0.05 مم على جانب واحد - لا يمكن للتسوية وزاوية الانحناء أن تلبي دقة التسامح. نحن نتحقق من التوازي مع نظام محاذاة الليزر قبل الإنتاج وبعد أي تغيير في القالب.

التكرار من أسفل إلى مركز ميتيحدد عمق القطع والسمك النهائي. تنتج المكبس الذي يختلف بمقدار 0.02 مم من ضربة إلى ضربة جزءًا يزيد سمكه عن 0.02 مم في أحد طرفي الدفعة عن الطرف الآخر. نحن نراقب السكتة الدماغية باستخدام جهاز تشفير خطي، وليس توقفًا ميكانيكيًا.

النمو الحرارييغير الخلوص مع ارتفاع درجة حرارة الصحافة. تعمل المكبس الذي يزيد حجمه بمقدار 0.02 مم خلال نوبة عمل مدتها 8 ساعات على تغيير خلوص القالب بمقدار 0.02 مم - ويتغير ارتفاع المخروط معه. نحن نراقب درجة حرارة الإطار ونضبط خلوص القالب عندما تتجاوز درجة الحرارة النقطة المحددة.

بالنسبة لأجزاء الختم المعدنية الدقيقة، فإن المكبس ليس سلعة - بل هو أداة دقيقة يجب التحقق منها ومراقبتها.

التعديلات التجريبية – ما الذي نغيره فعليًا عندما تفشل المقالة الأولى

لا ينتج القالب الدقيق جزءًا دقيقًا في الشوط الأول. مرحلة التجربة هي حيث يتم تحقيق التسامح - عن طريق قياس المادة الأولى وتحديد مصدر الخطأ وضبط القالب أو الضغط.

تسلسل تجريبي نموذجي لتسامح الموضع ± 0.02 مم:

• التجربة الأولى: قياسات الموضع ±0.035 مم. الخطأ أكبر من التسامح.
• السبب الجذري: تم تشكيل إدخال القالب إلى ±0.003 مم، لكن توازي الضغط كان 0.03 مم - كانت الصحافة تميل المثقاب.
• التعديل 1: محاذاة شريحة الضغط بالليزر - تم تقليل التوازي إلى 0.012 مم.
• التجربة الثانية: قياسات الموضع ±0.025 مم. أقرب، ولكن لا يزال خارج التسامح.
• السبب الجذري: تباين طول التغذية بمقدار 0.008 مم لكل خطوة، ولم يتم ضبط التغذية المؤازرة على كتلة الشريط.
• التعديل 2: ضبط ملف تعريف التغذية المؤازرة - تم تحسين دقة التغذية إلى ±0.003 مم.
• التجربة الثالثة: قياسات الموضع ±0.015 مم. ضمن التسامح.
• الإنتاج: دبابيس قياس داخلية مثبتة في محطة الثقب - تتوقف عملية الضغط إذا انحرف الموضع عن 0.015 مم.

ما يوضحه هذا: الدقة ليست في القالب وحده، بل في تعديلات التجربة التي تطابق القالب مع المكبس، والضغط مع المادة. بالنسبة لأجزاء الختم الدقيق، فإن مرحلة التجربة ليست إجراءً شكليًا، بل هي حيث يتم تحقيق التسامح فعليًا.

التحقق أثناء القالب – قياس الجزء قبل قطعه

لا يمكن التحقق من دقة الختم بعد حدوثه - فبحلول الوقت الذي يتم فيه قياس الجزء، يكون القالب قد أنتج بالفعل آلاف الأجزاء. يجب أن يتم التحقق في القالب، قبل قطع الجزء.

ما نستخدمه في الموت:

• دبابيس القياس الداخلية – يقوم دبوس بإشراك الثقب المثقوب في محطة محددة؛ إذا كان الثقب خارج موضعه، فلن يدخل الدبوس، وتتوقف عملية الضغط.
• مراقبة الحمولة – يكتشف مستشعر الحمل الموجود على القالب وجود جزء مفقود، أو فراغ مزدوج، أو ثقب متآكل؛ تتوقف الصحافة قبل تلف القالب.
• فحص الرؤية في المحطة الأخيرة - تقوم الكاميرا بقياس الميزات المهمة قبل سقوط القطعة؛ يتم رفض الأجزاء غير المطابقة للمواصفات بواسطة انفجار هوائي.

لماذا يعتبر التحقق داخل القالب مهمًا بالنسبة لأجزاء الختم المعدنية الدقيقة: عند 200-600 ضربة في الدقيقة، يمكن أن يؤدي حدث تآكل الأداة إلى إنتاج مئات الأجزاء غير المطابقة للمواصفات قبل قياس العينة التالية. يلتقط التحقق داخل القالب الانجراف عند السكتة الدماغية حيث يحدث، وليس في نهاية الدفعة.

مثال حقيقي - مشبك جراحي غير قابل للصدأ مقاس 0.5 مم مع موضع ± 0.02 مم

احتاجت إحدى الشركات المصنعة للأجهزة الطبية في الولايات المتحدة إلى مشبك جراحي مقاوم للصدأ مقاس 0.5 مم مع موضع فتحة يبلغ ± 0.02 مم، ومسطح يبلغ 0.03 مم، وحد لدغ يبلغ 0.02 مم. قام المورد السابق بتصنيع القالب إلى ± 0.02 مم وتشغيله على مكبس قياسي - اختلف الموضع بمقدار ± 0.04 مم، وفشل تجميع 8٪ من الأجزاء.

ما فعلناه بشكل مختلف:

• تمت إعادة تشكيل إدخالات القالب باستخدام سلك EDM البطيء - دقة الموضع ± 0.003 مم.
• تمت محاذاة المطبعة بالليزر قبل الإنتاج - توازي شريط التمرير 0.015 مم عبر السرير.
• قم بضبط التغذية المؤازرة على الشريط المقاوم للصدأ مقاس 0.5 مم - دقة التغذية ± 0.003 مم.
• تم تركيب دبابيس قياس داخلية في محطة الثقب - توقف الضغط عندما انحرف الموضع عن 0.015 مم.
• تم التحقق من ارتفاع الثقب باستخدام مقارن بصري كل 200 قطعة - 0.015 مم أو أفضل.
• القيد: يتم التحقق من صحة هذا النهج لسمك المادة ≥0.3 مم. بالنسبة للمقاييس الأقل سمكًا، ينحرف الشريط تحت قوة دبوس القياس ويصبح التحقق من القالب غير موثوق به - تتطلب هذه الأجزاء فحصًا بصريًا عند المخرج، وليس قياسًا داخل القالب.
• تم شحن 1.2 مليون قطعة بدون أي أعطال في التجميع. ألغى العميل الفحص الوارد للموقع والاستواء.

هذا هو ما يجب أن تقدمه أجزاء الختم المعدنية الدقيقة: ليس فقط الجزء الذي يتم قياسه بشكل صحيح في المادة الأولى، ولكن الجزء الذي يحافظ على تفاوته عبر الدفعة - لأن القالب، والضغط، والتحقق الداخلي قد تطابق مع التفاوت، وليس الرسم.

الأسئلة المتداولة

س 1: ما هو أقصى قدر من التسامح الذي يمكنك الاحتفاظ به على أجزاء الختم الدقيقة؟

ج: إن تفاوت الدقة القياسي لدينا هو ±0.02 مم على موضع الثقب، و±0.03 مم على التسطيح، و±0.3° على زاوية الانحناء. يمكن تحقيق تفاوتات أكثر صرامة - ± 0.01 مم في الموضع - من خلال القياس داخل القالب، والقالب المُشكل بـ ± 0.003 مم، والضغط الذي تم التحقق من التوازي. ومع ذلك، فإن التسامح الأكثر صرامة يعني تكلفة أعلى: يستغرق القالب وقتًا أطول في الماكينة، وتعمل المكبس بشكل أبطأ، ويكون الفحص أكثر تكرارًا. بالنسبة للأجزاء المعدنية المختومة بدقة، نقوم بمراجعة التفاوت والحجم قبل عرض الأسعار - وليس بعد فشل المقالة الأولى.

س 2: ماذا يحدث إذا كان التسامح الخاص بي أكثر إحكامًا من ± 0.02 مم؟

ج: نقوم بمراجعة التسامح والميزة قبل الاقتباس. إذا كان التسامح أكثر إحكامًا من قدرة الدقة القياسية لدينا، فلدينا ثلاثة خيارات: (1) القياس داخل القالب - يقيس القالب الميزة قبل قطع الجزء، ويتوقف الضغط إذا انحرف. (2) التشغيل الثانوي - يتم تصنيع الميزة بعد الختم، مما يزيد التكلفة ولكنه يحمل قدرًا أكبر من التسامح. (3) توصية سوق دبي المالي - نقترح تغيير التصميم الذي يخفف من التسامح دون التأثير على الوظيفة. بالنسبة لأجزاء الختم الدقيق، فإننا لا نعدك بالتسامح الذي لا يمكننا تحمله - فنحن نخبرك بالخيار القابل للتطبيق قبل تقديم الطلب.

Q3: ما الذي يدفع تكلفة أجزاء ختم المعدن الدقيقة؟

ج: هناك ثلاثة عوامل: دقة القالب، ووقت الضغط، والتحقق داخل القالب. القالب المُصنع باستخدام EDM ذو سلك بطيء وطحن متناسق يكلف أكثر من القالب القياسي - لكنه يترك تحملاً للضغط والمواد. يضيف القياس داخل القالب تكلفة الأدوات ولكنه يزيل الخردة من الانجراف الذي لا يتم اكتشافه حتى العينة التالية. بالنسبة للأجزاء المعدنية المختومة بدقة، يتم تحديد التكلفة بواسطة نظام الأدوات - وليس المادة وحدها. نحن نقدم تفاصيل التكلفة مع عرض الأسعار، حتى تتمكن من معرفة العنصر الذي يدفع السعر.

س 4: هل يمكنك تقديم تعليقات سوق دبي المالي قبل تقديم الطلب؟

ج: نعم. أرسل لنا رسمًا بالمادة والسمك والتسامح والحجم. يقوم فريقنا الهندسي بمراجعة الجزء الخاص بجدوى القالب - تحمل الموضع، والتسطيح، وارتفاع الثقب، وحجم الميزة - ويقوم بإرجاع تقرير DFM مكتوب مع عرض الأسعار. بالنسبة لأجزاء الختم المعدنية الدقيقة ذات التفاوتات المسموح بها التي تزيد عن ±0.02 مم، قد نوصي بمقال أول أو تشغيل تجريبي قبل الالتزام بأدوات الإنتاج. وهذا يمنع مفاجأة التكلفة الأكثر شيوعًا، وهي القالب الذي يتم تصنيعه ثم تعديله نظرًا لعدم إمكانية تحقيق التسامح.
