مكونات معدنية مختومة

تسعى معظم محلات الختم إلى الحصول على كميات كبيرة من الغسالات والأقواس البسيطة. إنهم يرفضون الطلبات ذات الأقطار الضيقة أو الانحناءات المتعددة أو الكميات التي تقل عن 50000 قطعة. وهذا يترك فجوة للمصممين الذين يحتاجون إلى الدقةمكونات معدنية مختومةولكن لا يمكنها الالتزام بتشغيل مليون جزء أو التسامح مع المهل الزمنية البطيئة للأدوات.

نوتي ميتالزيملأ تلك الفجوة. نحن متخصصون في المكونات المعدنية المختومة ذات الأشكال الهندسية المعقدة، والأحجام المتوسطة إلى المنخفضة (5000-200000 قطعة)، والنماذج الأولية السريعة. تشرح هذه الصفحة كيف نقوم بذلك، وتعرض مثالين حقيقيين، وتمنحك التفاصيل الفنية التي تحتاجها لتقييمنا.

أمران حقيقيان - تم رفضهما في مكان آخر

غلاف بطارية الجهاز الطبي (304 غير القابل للصدأ، 0.5 مم)

قامت شركة طبية ناشئة بتصميم جهاز استشعار يمكن ارتداؤه. يتطلب غلاف البطارية جيبًا عميقًا مسحوبًا، وأربعة فتحات تثبيت مثقوبة في موضع ±0.05 مم، وعلامة تبويب منحنية بزاوية 90 درجة مع نصف قطر داخلي يبلغ 0.3 مم. قال ثلاثة من موردي الختم: لا: كانت الهندسة معقدة للغاية بالنسبة للأدوات التقدمية بتكلفة معقولة.

قبلنا التحدي. باستخدام قالب نقل (غير تقدمي)، قمنا بإنتاج مكونات معدنية مختومة على دفعات مكونة من 8000 قطعة. سمح لنا قالب النقل بسحب الجيب بعمق في إحدى المحطات، وثقب الثقوب في المحطة التالية، وسك الجزء السفلي من أجل التسطيح. قمنا بتسليم العينات الأولى في 18 يومًا. بعد 50000 قطعة، أظهر القالب الحد الأدنى من التآكل. حصل العميل على موافقة إدارة الغذاء والدواء (FDA) وقام بإعادة الطلب مرتين.

حامل محرك الطائرة بدون طيار (ألومنيوم 5052، سمك 1.2 ملم)

احتاجت إحدى الشركات المصنعة للطائرات بدون طيار إلى حوامل محرك خفيفة الوزن مزودة بأربعة فتحات غاطسة دقيقة وذراع مطوي معقد. كان الحجم السنوي 15000 قطعة، وهو عدد منخفض جدًا بالنسبة لمعظم دور الختم، التي كانت تريد ما لا يقل عن 50000 قطعة. كان العميل على وشك التحول إلى التصنيع باستخدام الحاسب الآلي باهظ الثمن.

نقلت Nuote Metals قالبًا مركبًا للميزات المسطحة بالإضافة إلى أداة ثني بسيطة. يكلف هذا النهج الهجين 40% أقل من التصنيع باستخدام الحاسب الآلي ويقدم مكونات معدنية مختومة في 1.2 دقيقة لكل جزء - وهو أبطأ من الختم التدريجي ولكنه مقبول تمامًا لـ 15000 قطعة. وفر العميل 18000 دولار في السنة الأولى. إنهم يستخدمون الآن مكوناتنا المعدنية المختومة لثلاثة نماذج من الطائرات بدون طيار.

ما الذي يجعل المكون المختوم "معقدًا"؟

ليس كل الختم متساويًا. نقوم بتصنيف التعقيد حسب هذه العوامل:

إذا كان لديكمكونات معدنية مختومةإذا وقعت في العمود الأيمن، فقد وجدت المورد المناسب.

من المواد إلى الشحن

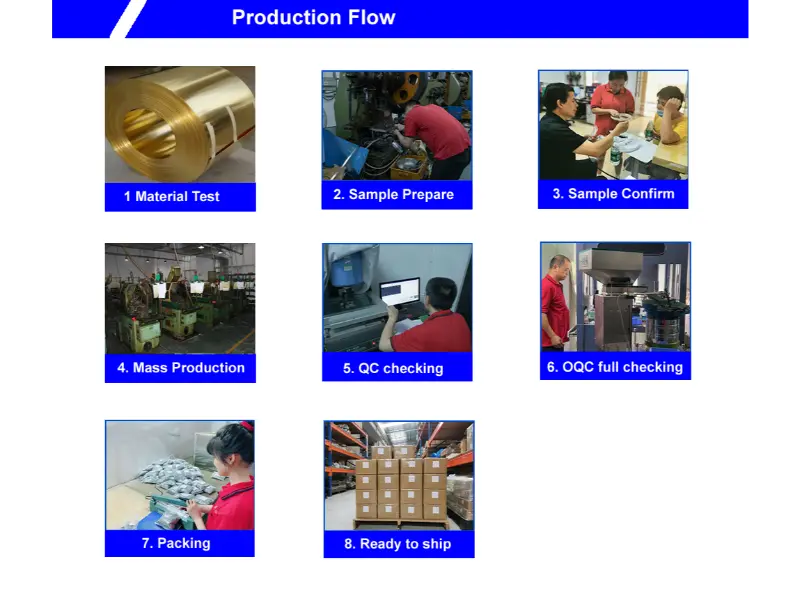

نحن نتبع بدقة الرسم البياني أدناه للعمل.

عمليتنا للطلبات متوسطة الحجم وعالية التعقيد

نحن لا نجبر كل جزء على الموت التدريجي. وبدلاً من ذلك، نقوم بمطابقة استراتيجية الأدوات مع حجمك وهندستك.

خيارات الأدوات التي نقدمها

يموت التقدمي- للأحجام التي تزيد عن 100.000 قطعة ذات درجة تعقيد متوسطة.

نقل يموت- للسحوبات العميقة المعقدة أو الأجزاء التي تتطلب تحكمًا مستقلاً في المحطة. تعمل مكابس النقل لدينا بمعدل 40-80 ضربة في الدقيقة، وهي مثالية للمكونات المعدنية المختومة ذات ميزات الشكل الصعب.

يموت المركب- للأجزاء المسطحة ذات التفاوتات الضيقة في الفتحات. ضربة واحدة فارغة وتخترق في وقت واحد.

هجين (يموت + لاعبا أساسيا)- للأجزاء ذات الختم البسيط الذي يتبعه ثني يدوي أو شبه يدوي. الأفضل للكميات التي تقل عن 20.000.

المهل الزمنية التي يمكنك توقعها

بالنسبة لغطاء البطارية الطبية، استخدمنا قالب نقل (22 يومًا للعينات). بالنسبة لتركيب الطائرة بدون طيار، استخدمنا أدوات هجينة (9 أيام للعينات).

المواد التي نعالجها عادةً

نحن نحتفظ بمخزون صغير من الملفات لكل من هذه المواد، حتى نتمكن من تشغيل دفعات منخفضة تصل إلى 2000 قطعة دون تأخير في تغيير الملف.

الجودة بدون إحصائيات مليون جزء

نحن لا نقتبس Cpk في كل البعد. بالنسبة للمجلدات المتوسطة، فإننا نركز على الجودة العملية:

فحص المادة الأولى– تم قياس 100% من الأبعاد على 5 أجزاء عينة.

الشيكات الجارية– كل 200 قطعة للميزات الهامة (مواضع الثقب، زوايا الانحناء).

العينة العشوائية النهائية– AQL 1.0 (II) لكل ANSI/ASQ Z1.4.

كل شحنة منمكونات معدنية مختومةيتضمن تقرير الأبعاد مع القيم المقاسة الفعلية. لا توجد "شهادة امتثال" عامة بدون بيانات.

الشهادات التي نحملها:الأيزو 9001:2015. يتم توفير إعلانات RoHS وREACH لجميع المواد.

سياسات شفافة للمكونات المختومة

النماذج الأولية– نحن نقدم أدوات ناعمة (قوالب من الألومنيوم أو الفولاذ الطري) للأحجام التي تقل عن 1000 قطعة. المهلة الزمنية: 7-10 أيام.

سياسة العينة– 20 قطعة مجانية من أدوات الإنتاج (يدفع العميل تكلفة الشحن).

الحد الأدنى للطلب- 2000 قطعة للأدوات المركبة/الهجينة؛ 5000 للتحويل / التقدمي.

ملكية الأدوات- أنت تملك الأدوات. نقوم بتخزينه مجانًا لمدة 5 سنوات.

رسوم NRE– نقتبس الأدوات بشكل منفصل عن سعر القطعة. لا توجد رسوم إعداد مخفية.

استمع إلى صوت عملائنا

الأسئلة التي نجيب عليها بانتظام

س1: أحتاج إلى مكونات معدنية مختومة ذات نصف قطر انحناء داخلي محكم جدًا (0.3 مم) في الفولاذ المقاوم للصدأ بسمك 1 مم. هل يمكنك فعل ذلك دون تكسير؟

ج: نعم، ولكن علينا تعديل العملية. سيؤدي ثني الهواء القياسي إلى تشقق الألياف الخارجية. نحن نستخدم طريقة ثني مبتكرة: حيث يقوم المثقاب بدفع المادة إلى أخدود مقطوع مسبقًا، مما يؤدي إلى ضغط نصف القطر الداخلي. وهذا يسمح بنصف قطر داخلي يصل إلى 0.3 مم في الفولاذ المقاوم للصدأ 304. المقايضة هي حمولة أعلى (تضيف 30-50٪ إلى حمل الضغط) ووقت دورة أبطأ قليلاً. بالنسبة لحالة الإسكان الطبي أعلاه، استخدمنا الانحناءات المعدنية لتحقيق نصف قطر 0.3 مم. أرسل لنا الرسم الخاص بك للتحقق من الجدوى.

س 2: كيف يمكنك التعامل مع المكونات المعدنية المختومة ذات أقطار ثقب صغيرة جدًا (0.5 مم) في النحاس بسمك 0.8 مم؟

ج: تتطلب الثقوب الصغيرة مثاقب كربيد وألواح تجريد موجهة. بالنسبة للثقوب التي يبلغ قطرها 0.5 مم، يكون قطر الثقب أصغر من سُمك المادة - وهذا ثقب عالي الخطورة. نحن نستخدم طريقة مكونة من خطوتين: أولاً تقوم لكمة تجريبية أصغر (0.3 مم) بإنشاء دليل، ثم تقوم لكمة توسيع بفتحه إلى 0.5 مم. نقوم أيضًا بإبطاء سرعة الضغط إلى 120 SPM. يبلغ معدل نجاحنا (بدون كسر الثقب) 99.2% للثقوب التي يصل حجمها إلى 0.5 مم. بالنسبة للثقوب التي يقل حجمها عن 0.5 مم، نوصي بالحفر الكيميائي بدلاً من الختم.

اطلب مراجعة الجدوى

أرسل لنا نموذجًا ثلاثي الأبعاد أو رسمًا تفصيليًا للمكونات المعدنية المختومة. سوف نقوم بالرد خلال 24 ساعة مع:

• توصية الأدوات (نوع القالب)
• تكلفة الأدوات المقدرة والمدة الزمنية
• سعر القطعة لحجمك السنوي
• عينة المهلة الزمنية

اتصالنوتي ميتالزاليوم. لا يوجد التزام ولا ضغط – مجرد تقييم هندسي صادق.
