ختم معدني عالي الدقة

عندما يتطلب التصميم الخاص بك ميزات يتم قياسها بالميكرونات أو زوايا الانحناء التي تصل إلى نصف درجة، فإن الختم التقليدي ليس كافيًا.ختم معدني عالي الدقةيجمع بين تكنولوجيا الضغط المتقدمة، وأدوات الكربيد، والتحكم الصارم في العمليات لتقديم مكونات تلبي المواصفات الدقيقة - جزءًا تلو الآخر، عبر ملايين الدورات.

نوتي ميتالزمتخصصة في ختم المعادن عالي الدقة للصناعات بما في ذلك الأجهزة الطبية، وموصلات الفضاء الجوي، وأجهزة استشعار السيارات، والإلكترونيات. يشرح هذا الدليل قدراتنا وأنظمة الجودة والنهج الشفاف للتصنيع الدقيق.

تطبيقات العالم الحقيقي للختم الدقيق لدينا

الحالة 1 - مبيت المستشعر الطبي

احتاجت إحدى الشركات المصنعة للأجهزة الطبية إلى غلاف من الفولاذ المقاوم للصدأ ذو تسطيح حرج يبلغ 0.05 مم وطول 40 مم. باستخدام ختم معدني عالي الدقة، قمنا بإنتاج 200,000 وحدة مع Cpk يبلغ 1.33 على خاصية التسطيح. اجتاز العميل فحص إدارة الغذاء والدواء (FDA) دون أي نتائج تتعلق بأجزائنا.

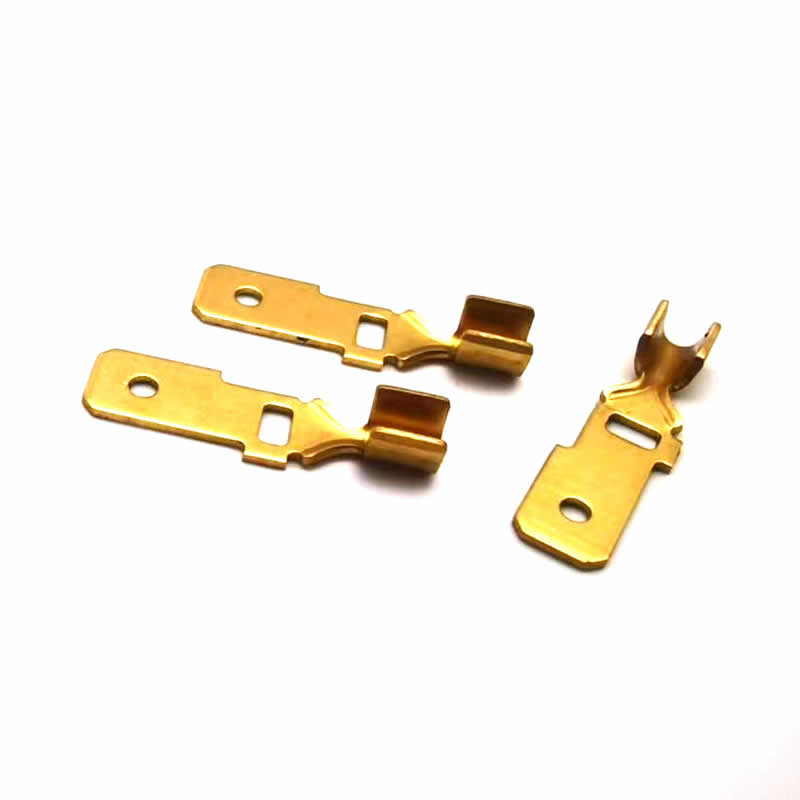

الحالة 2 - محطة موصل السيارات

يحتاج أحد موردي السيارات من المستوى الأول إلى طرف نحاسي بفتحة قطرها 0.3 مم موضوعة ضمن ± 0.01 مم من الموضع الحقيقي. ملكناختم معدني عالي الدقةحافظت العملية على التسامح عبر 5 ملايين قطعة، مما يلغي الحاجة إلى الحفر الثانوي ويوفر للعميل 0.02 دولار لكل قطعة.

المعلمات والقدرات التقنية

نحن نحددختم معدني عالي الدقةمن خلال التفاوتات التي نحتفظ بها والميزات التي ننتجها.

التسامح الأبعاد

سمك المواد وقدرات الصحافة

المواد التي نختمها عادةً

• الفولاذ المقاوم للصدأ - 304، 316، 301 كامل الصلابة
• الصلب الكربوني – SPCC، SPCD، 1008، 1010، 1045
• النحاس – C26000، C26800
• برونز الفوسفور – C5191
• نحاس البريليوم – C17200 (معالج حرارياً بعد الختم)
• الألومنيوم - 5052، 1100، 6061 (ملدن)
• النيكل الفضي – للاتصالات المقاومة للتآكل

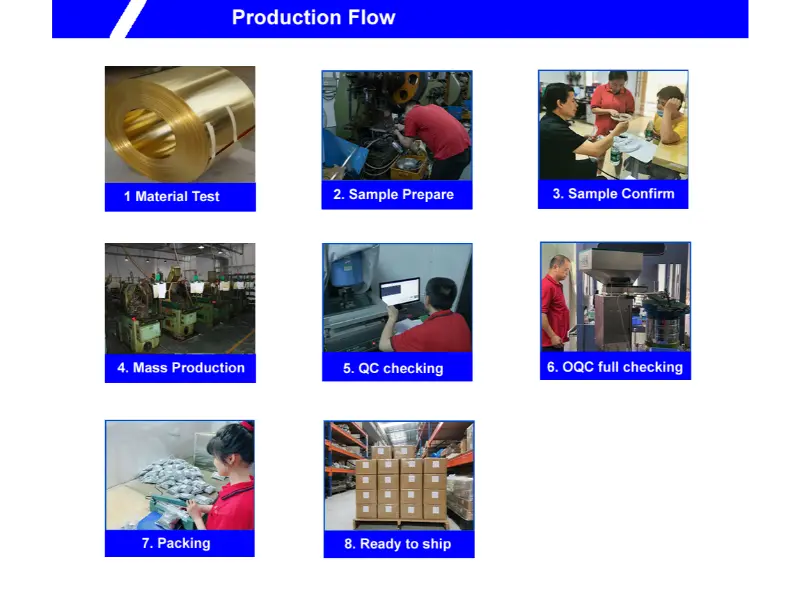

قم بإلقاء نظرة على ورشة الختم الخاصة بنا لتعرف كيف نقوم بتصنيع جزء الختم.

لدينا عملية ختم معدنية عالية الدقة مكونة من سبع خطوات

نحن نتبع سير عمل منضبطًا لتحقيق التفاوتات الصارمة والحفاظ عليها.

خطوة بخطوة من المواد الخام إلى الجزء النهائي

1. مصادر المواد –نقوم بشراء ملفات معتمدة من المطاحن المعتمدة. يتم تعيين رقم حراري لكل ملف لإمكانية التتبع الكامل.

2. فحص المواد –يتم اختبار الملفات الواردة باستخدام مقياس الطيف ومقياس سمك الليزر. نحن نرفض أي ملف بتغير سمك يتجاوز ±2% من الاسمي.

3.تخصيص الأدوات أو الإعداد –بالنسبة للأجزاء الجديدة، نقوم بتصميم وتصنيع قوالب الكربيد التقدمية باستخدام مقاطع سلكية مقطوعة بالـ EDM (التسامح عند فتح القالب ±0.002 مم). بالنسبة للأدوات الموجودة، يقوم الفنيون لدينا بالتحقق من محاذاة القالب وحالة الدبوس التجريبي.

4. فحص المادة الأولى –تدير الصحافة 50 قطعة عينة. باستخدام نظام CMM أو نظام الرؤية، نقوم بقياس كل البعد في الرسم. يتم إرسال تقرير FAI كاملاً إلى العميل.

5. الإنتاج الضخم –بعد الحصول على الموافقة، نقوم بتشغيل المطبعة بالسرعة المثلى (عادةً 150-250 SPM للعمل الدقيق). يتم إجراء عمليات الفحص أثناء العملية كل 500 قطعة للأبعاد الحرجة.

6. الطلاء المتعاقد عليه من الباطن (إذا لزم الأمر) -بالنسبة للأجزاء التي تتطلب طلاء الزنك أو النيكل أو القصدير أو الذهب، فإننا نرسل دفعات إلى شركائنا المعتمدين. يتم التحقق من سمك الطلاء بواسطة XRF.

7. التفتيش النهائي الصادر –نحن نستخدم آلات الفرز البصري لفحص الأبعاد الحرجة بنسبة 100%. يتم سحب عينة AQL (المستوى الثاني، 1.0) للتحقق الكامل. شهادة المطابقة ترافق كل شحنة.

ضمان الجودة والشهادات

ملكناختم معدني عالي الدقةالعمليات مدعومة بالشهادات التالية:

كل شحنة تشمل:

• شهادة اختبار المطحنة (كيمياء المواد والصلابة)
• تقرير فحص المادة الأولى (للأدوات الجديدة)
• تقرير فحص الأبعاد (لدفعات الإنتاج)
• شهادة الطلاء (إن وجدت)
• شهادة المطابقة الموقعة

سياسات شفافة للختم الدقيق

سياسة العينة –50 قطعة مجانية من الأدوات الجديدة (يدفع العميل رسوم الشحن)

الحد الأدنى لكمية الطلب –10.000 قطعة للأدوات الجديدة؛ 5000 للأدوات الموجودة

المهلة الزمنية للأدوات -20-30 يوم عمل للقوالب التقدمية

المهلة الزمنية للإنتاج -10-15 يوم عمل بعد الموافقة على العينة

ملكية الأدوات –يحتفظ العميل بملكية الأدوات؛ نقوم بتخزينه مجانًا

سياسة العائدات -استبدال الأجزاء المعيبة دون أي تكلفة

نوتي ميتالزلا يتم فرض رسوم على إعادة التأهيل إذا لم يتم استيفاء التفاوتات المسموح بها في العينات الأولى.

العملاء الذين نتعاون معهم

الأسئلة المتداولة

س 1: ما الفرق بين الختم المعدني عالي الدقة والختم التقليدي؟

ج: الفرق الأساسي هو مستوى التحكم في الأبعاد. عادةً ما يحمل الختم التقليدي تفاوتات تتراوح بين ±0.10 مم إلى ±0.25 مم. يحقق ختمنا المعدني عالي الدقة ±0.025 مم على مواضع الثقب و±0.05 مم على الخطوط الفارغة. أصبح هذا ممكنًا من خلال استخدام قوالب الكربيد مع فتحات قطع الأسلاك EDM، والمكابس مع أنظمة الكبش الموجهة، والتحكم الإحصائي في العملية أثناء العملية. بالنسبة للتطبيقات التي سيتم فيها استخدام الأجزاء في التجميع الآلي أو عندما يكون التوافق مع مكونات التزاوج أمرًا بالغ الأهمية، نوصي بختم معدني عالي الدقة لتجنب إعادة العمل أو فشل التجميع.

السؤال الثاني: كيف يمكنك الحفاظ على عمر الأداة مع الحفاظ على مثل هذه التفاوتات الصارمة على ملايين الضربات؟

ج: نحن نستخدم إدراجات كربيد التنغستن لجميع محطات القطع والتشكيل. يحافظ الكربيد على حواف حادة أطول بـ 10-20 مرة من أدوات الفولاذ، مما يمنع نمو الأزيز وانحراف الأبعاد. نحن أيضًا نطبق طلاءات TiCN أو AlCrN على اللكمات لتقليل الاحتكاك. يقوم مهندسو الأدوات لدينا بمراقبة تآكل التثقيب عبر أجهزة استشعار داخلية تقيس قوة التجريد؛ عند الوصول إلى عتبة محددة مسبقًا، تتوقف الضغطة تلقائيًا. العمر الافتراضي للأداة النموذجية للختم المعدني عالي الدقة من الفولاذ المقاوم للصدأ مقاس 0.5 مم هو 3-5 ملايين ضربة قبل الحاجة إلى إعادة الشحذ.

س 3: هل يمكنك إجراء ختم معدني عالي الدقة على مواد أرق من 0.1 مم؟ ما هي التحديات التي تنشأ؟

ج: نعم، لقد قمنا بختم مواد رقيقة تصل إلى 0.05 مم (نحاس البريليوم والفولاذ المقاوم للصدأ). ومع ذلك، تشمل التحديات التعامل مع المواد (الملفات الرقيقة تنثني بسهولة)، وإخراج الأجزاء (يمكن أن تتسبب الكهرباء الساكنة في التصاق الأجزاء بالثقوب)، والقياس (لا يمكن استخدام الفرجار القياسي). نحن نعالج هذه المشكلات باستخدام وحدات التغذية المؤازرة مع التحكم في التوتر، والمؤينات المضادة للكهرباء الساكنة، وميكرومترات الليزر غير المتصلة للفحص. للحصول على ختم معدني عالي الدقة للمواد فائقة الرقة، نوصي أيضًا بسرعات ضغط أبطأ (100-150 SPM) لتقليل الاهتزاز. يرجى الاتصال بنا لإبلاغنا بالسمك المحدد وهندسة الأجزاء لمراجعة الجدوى.

لماذا تختارنا لختم المعادن عالي الدقة

• تصميم الأدوات الداخلية وتصنيع قوالب الكربيد
• CMM وأنظمة الرؤية للتحقق من صحة الأبعاد
• التحكم الإحصائي في العمليات (SPC) في كل عملية إنتاج
• إمكانية تتبع المواد بالكامل من الملف إلى الجزء النهائي
• تقرير فحص المادة الأولى مجانًا مع كل أداة جديدة
• الشحن العالمي إلى أكثر من 50 دولة

اتصالنوتي ميتالزاليوم لمناقشة الخاص بكختم معدني عالي الدقةمشروع أو لطلب جزء عينة من أداة موجودة.
