المسامير المجوفة الفولاذية

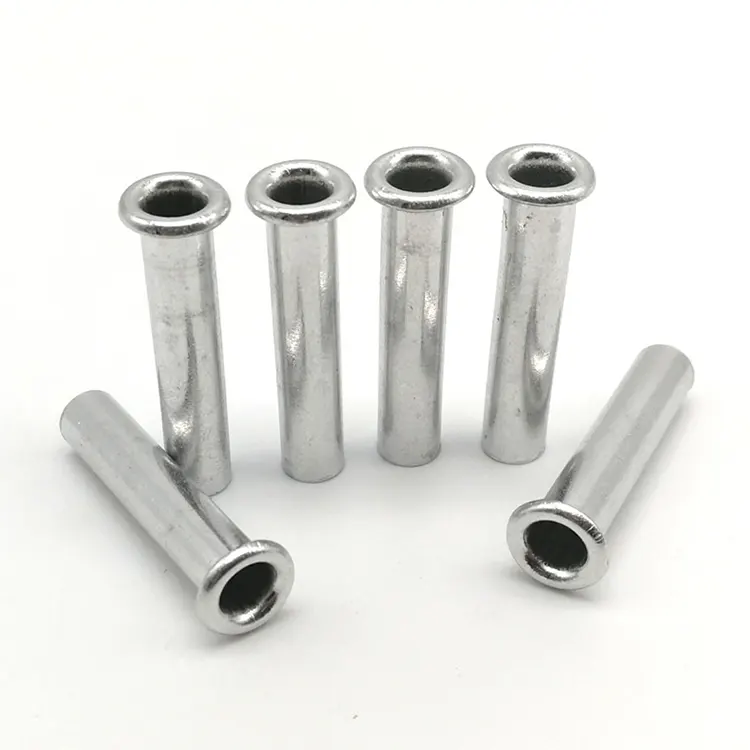

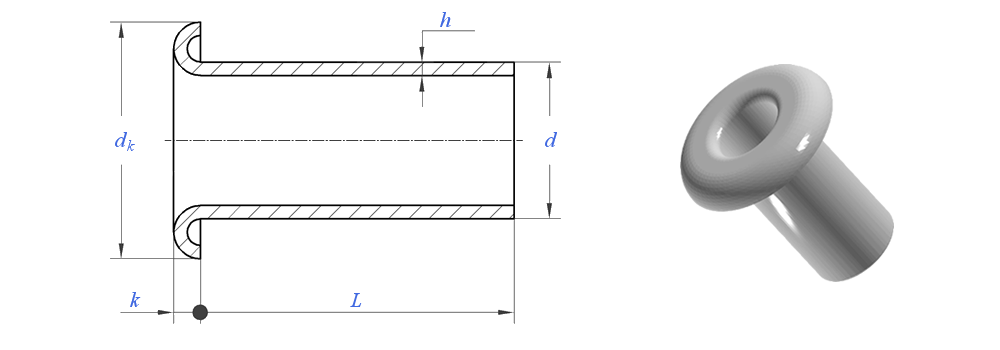

المسامير المجوفة الفولاذيةعبارة عن مثبتات مجوفة بالكامل ذات تجويف مركزي. على عكس المسامير الصلبة أو شبه الأنبوبية، تتميز المسامير المجوفة بجدار رقيق يتوهج للخارج أثناء التثبيت بأقل قدر من القوة - عادةً 15-20% مما يتطلبه البرشام الصلب. إنها الخيار الأقوى والأكثر فعالية من حيث التكلفة في عائلة البرشام المجوفة.

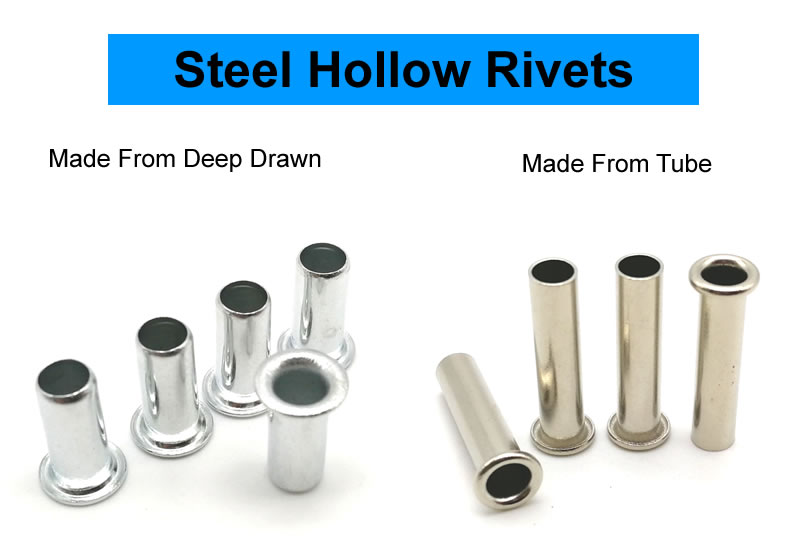

نحن نقدم طريقين للتصنيع لها، ويعتمد الاختيار على متطلباتك المحددة:

قطع الأنبوب + العنوان- نبدأ بمخزون الأنابيب الفولاذية، ونقطعها بالطول، ونشكل الرأس من أحد طرفيه. فعالة من حيث التكلفة للأقطار الأكبر والجدران الأكثر سمكًا، مع فترات زمنية أسرع للأدوات.

رسم عميق من الورقة– نبدأ بالصفائح الفولاذية ونشكل البرشام من خلال الرسم التدريجي. ينتج بناءًا سلسًا من قطعة واحدة مع سماكة جدار متسقة وتجويف داخلي أملس، مما يجعله مثاليًا للجدران الرقيقة والتفاوتات الأكثر إحكامًا.

نقوم بمراجعة الرسم الخاص بك والتوصية بمسار التصنيع الأمثل في مرحلة عرض الأسعار.

قطع الأنبوب مقابل الرسم العميق – ما هي العملية المناسبة لك؟

إذا لم تكن متأكدًا من العملية المناسبة لطلبك، أرسل لنا الرسم الخاص بك. سوف نقوم بمراجعة الطريقة المثلى والتوصية بها – دون مقابل.

التشطيبات المتاحة

نحن نقدم تشطيبات سطحية متعددة للمسامير المجوفة الفولاذية لتتناسب مع متطلبات التطبيق الخاصة بك:

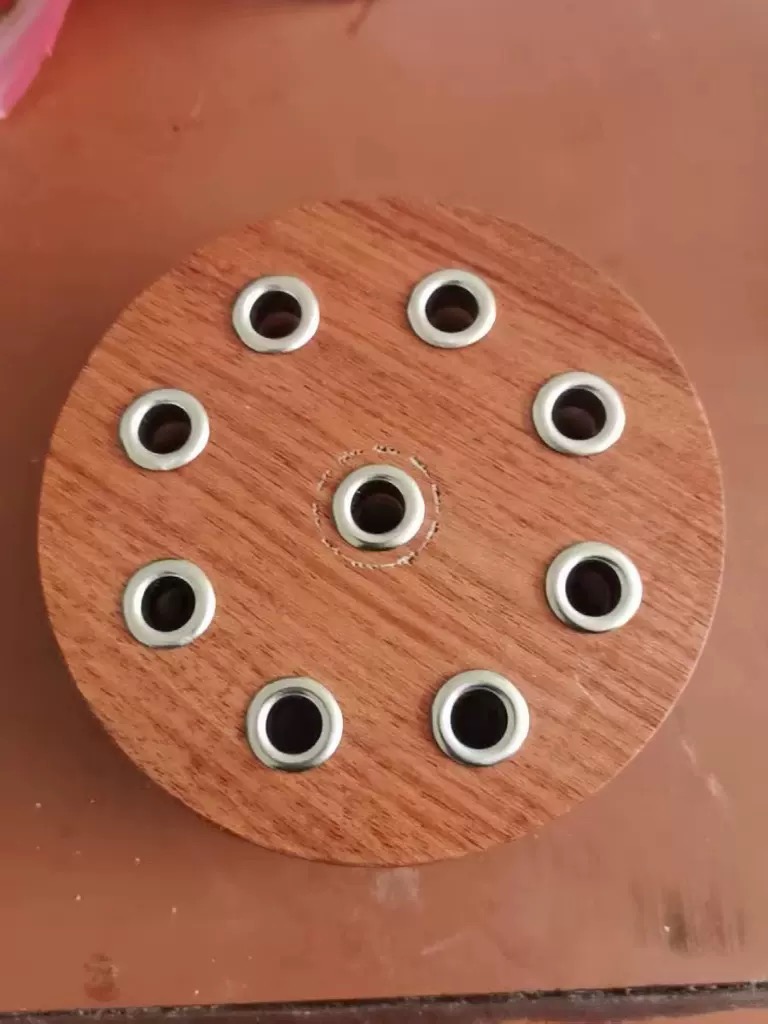

تطبيق حقيقي واحد – تماثيل حرفية خشبية

احتاجت إحدى الشركات المصنعة للتماثيل الخشبية المصنوعة يدويًا والحرف الزخرفية إلى أداة تثبيت منخفضة القوة لربط الأذرع المتحركة وأجزاء الملحقات. يتطلب كل تمثال 9 مسامير مجوفة - 3 لكل مفصل ذراع و3 للملحقات الزخرفية. تم فك البراغي السابقة بمرور الوقت، وكان العميل يريد أداة تثبيت دائمة لا تؤدي إلى تقسيم الخشب اللين أثناء التثبيت.

لقد قمنا بتزويد المسامير المجوفة المصنوعة من الفولاذ المطلي بالزنك - ساق 2.5 مم، ورأس مستدير 5.0 مم، وطول البرميل 4.0 مم. يتوهج التصميم المجوف بأقل قدر من القوة - بدون انقسام الخشب الناعم. يوفر طلاء الزنك الحماية من التآكل للعرض على المدى الطويل. قام العميل باختبار 500 تمثال صغير (4500 برشام). بعد 5000 دورة حركة، لا يوجد أي ارتخاء أو انقسامات. وهم الآن يطلبون المسامير المجوفة لدينا على دفعات مكونة من 200000 قطعة سنويًا.

كيف نقوم بتصنيع المسامير المجوفة – طريقان

الطريق 1: قطع الأنبوب + العنوان

1. شراء مخزون الأنابيب – الأنابيب الفولاذية المعتمدة من المصانع المعتمدة. تأتي كل دفعة مع شهادة اختبار المطحنة ورقم الحرارة.

2. فحص المواد الواردة - فحص مخزون الأنبوب للتأكد من القطر الخارجي (±0.02 مم)، وسمك الجدار، وتركيب المواد.

3. قطع الأنبوب - يتم قطع الأنبوب إلى طول فارغ دقيق.

4. العنوان - يتم وضع أنبوب القطع الفارغ في مكبس العنوان. يشكل قالب كربيد الرأس من أحد طرفيه.

5. التشذيب - تتم إزالة الفلاش حول حافة الرأس.

6. التدحرج - يتم التخلص من النتوءات الدقيقة.

7. الطلاء أو الطلاء - الزنك، النيكل، أكسيد الأسود، أو التشطيبات الأخرى المطبقة على النحو المحدد.

8. الفحص النهائي – فرز بصري 100%. تم التحقق من عينة AQL يدويًا.

الطريق 2: الرسم العميق من الورقة

1. شراء مخزون الصفائح - صفائح الفولاذ المعتمدة من المصانع المعتمدة.

2. فحص المواد الواردة - فحص مخزون الألواح للتأكد من سمكها وتكوين المواد.

3. الرسم العميق التدريجي - يتم تغذية الورقة في مكبس النقل باستخدام قالب تقدمي متعدد المحطات. في تسلسل واحد متواصل، يقوم القالب بتفريغ القرص، وسحبه إلى كوب، وتعميقه إلى طول البرميل النهائي، وثقب الجزء السفلي لإنشاء التجويف المجوف.

4. التشفيه – يتم صياغة الحافة بشكل مسطح ومتوازي.

5. التدحرج - يتم التخلص من النتوءات الدقيقة.

6. الطلاء أو الطلاء - يتم تطبيقه على النحو المحدد.

7. الفحص النهائي – فرز بصري 100%. تم التحقق من عينة AQL يدويًا.

مهلة العينة: 5-7 أيام القياسية؛ الأدوات المخصصة: 15-20 يومًا.

عملية مراقبة الجودة لدينا

نحن نتبع نظام فحص متعدد الطبقات لكل دفعة من المسامير المجوفة الفولاذية - بدءًا من المواد الواردة وحتى المنتج النهائي.

فحص المواد الواردة– فحص مخزون الأنبوب أو الألواح للتأكد من الأبعاد وتركيب المواد. يتم رفض أي مادة خارج المواصفات.

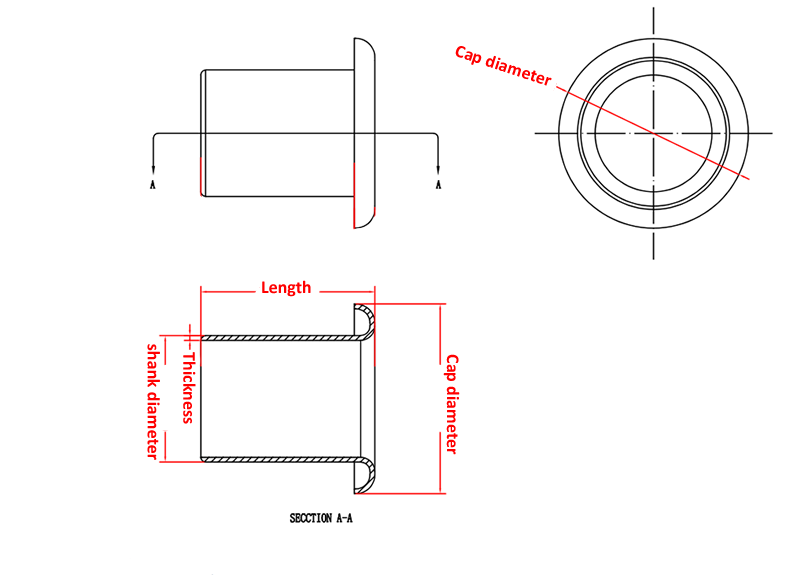

الإعداد والفحص الأولي– عند تركيب الأدوات، يتم فحص المسامير العشرة الأولى تحت التكبير بحثًا عن عيوب السطح. يتم قياس كل البعد - القطر الداخلي، والشفة الخارجية، وطول البرميل، وسمك الحافة - على مقارن بصري.

المراقبة أثناء العملية- أثناء الإنتاج الضخم، يقوم المشغلون بسحب 5 مسامير برشام كل 500 قطعة. يتم فحص الأبعاد الحرجة باستخدام الفرجار الرقمي. يؤدي أي انحراف يتجاوز التسامح إلى إيقاف الضغط الفوري وتعديل الأدوات.

التحقق من الانتزاع- كل 2000 قطعة، نقوم بوضع 3 مسامير في عينة من المادة الفعلية الخاصة بك. يتم فحص الوصلة الملفوفة للتأكد من التماثل والضيق والتشكيل الخالي من الشقوق.

التحقق من الطلاء- يتم فحص السماكة بواسطة XRF (إن أمكن).

التفتيش النهائي الصادر– يمر كل برشام عبر ماكينة فرز بصرية مزودة بكاميرات عالية السرعة. يتم إخراج الرفض تلقائيًا. بعد الفرز، يتم التحقق يدويًا من عينة AQL العشوائية (المستوى الثاني، 1.0).

يتم الاحتفاظ بجميع سجلات التفتيش لمدة خمس سنوات ويتم تضمينها مع كل شحنة.

العمل مع العملاء في جميع أنحاء العالم

نحن نعمل مع الشركات المصنعة في جميع أنحاء أمريكا الشمالية وأوروبا وآسيا - بدءًا من منتجي الحرف الخشبية إلى موردي السيارات إلى صانعي المعدات الصناعية. تُظهر الصور أعلاه بعضًا من شركائنا الكرام وهم يزورون منشأتنا، ويتعاونون في مشاريع مخصصة، ويشاركون تجاربهم مع المسامير المجوفة الفولاذية.

نحن نحافظ على إمكانية التتبع الكاملة ووثائق الجودة لكل دفعة:

• شهادات المواد – شهادات اختبار المطحنة التي يمكن إرجاعها إلى الملف الأصلي
• تقارير فحص الأبعاد – القياسات الفعلية من كل دفعة
• التحقق من الطلاء – تم توثيق السماكة والجودة
• شهادة المطابقة – موقعة، ويمكن تتبع الدفعة منها

ثلاثة أسئلة نجيب عليها كثيرًا

س: "ما هو الفرق بين المسامير المجوفة الفولاذية والمسامير شبه الأنبوبية الفولاذية؟"

ج: البرشام المجوف الفولاذي مجوف بالكامل - البرميل بأكمله عبارة عن جدار رقيق يتوهج للخارج أثناء الإعداد. أبرشام الصلب شبه أنبوبييحتوي على تجويف ضحل (45-55٪ من طول البرميل) وجدار أكثر سمكًا. تتطلب المسامير المجوفة أقل قوة ضبط (15-20% من المواد الصلبة) وهي مثالية للمواد الناعمة والألواح الرقيقة والتجمعات خفيفة الوزن. توفر المسامير شبه الأنبوبية قوة أكبر (80-90% من المواد الصلبة) وهي أفضل لتطبيقات الأغراض العامة حيث تحتاج إلى توازن القوة وقوة الإعداد المنخفضة.

س: "ما هي عملية التصنيع التي يجب أن أختارها - قطع الأنابيب أم الرسم العميق؟"

ج: يعتمد الاختيار على طلبك. يعتبر قطع الأنبوب + الرأس مثاليًا للأقطار الأكبر والجدران الأكثر سمكًا وفترات زمنية أسرع للأدوات. يعد الرسم العميق من الألواح أفضل للجدران الرقيقة والتفاوتات الأكثر إحكامًا ومتطلبات التجويف السلس. إذا لم تكن متأكدا، أرسل لنا الرسم الخاص بك. سوف نقوم بمراجعة طلبك والتوصية بالطريقة المثلى - دون مقابل.

س: "كيف يمكنني منع المسامير المجوفة الفولاذية من التشقق أثناء الإعداد؟"

ج: يعد التشقق أثناء الإعداد أحد أكثر المشكلات شيوعًا التي نسمع عنها. فيما يلي الأسباب والحلول المحتملة:

السبب 1:طول البرميل قصير جدًا. إذا لم يمتد البرميل بمقدار 1.0-1.5 ملم فوق سمك المادة، فإن الجزء المجوف يتجه للخارج ويتشقق. الحل: قم بقياس سمك مجموعتك الإجمالية - سنقوم بتعديل طول البرميل عند طلبك التالي.

السبب 2:قوة الإعداد عالية جدًا. تحتاج المسامير المجوفة إلى 15-20% فقط من القوة المطلوبة للمسامير الصلبة. إذا تم ضبط مكبسك على مستوى عالٍ جدًا، فإن الجدار الرقيق يتشقق بدلاً من أن يشتعل. الحل: تقليل قوة الإعداد بنسبة 30-40% واختبارها مرة أخرى.

السبب 3:حجم الثقب ضيق جدًا. إذا كانت الحفرة صغيرة الحجم، فسيتم ضغط البرميل بشكل مفرط. الحل: زيادة حجم الثقب إلى قطر الساق + 0.15-0.20 مم.

السبب 4:المواد صعبة للغاية. تعمل المسامير الفولاذية المجوفة بشكل أكثر صلابة إذا كانت سرعة الضغط لديك عالية جدًا أو تم تآكل الأدوات. الحل: نستخدم قوالب كربيد مصقولة وسرعات حرق متحكم فيها خصيصًا لها. إذا كنت تعاني من التشقق، أرسل لنا عينة من المسامير المتشققة ومجموعة المواد الخاصة بك. سنقوم بتحليل الفشل والتوصية بإصلاح محدد - دون مقابل.
