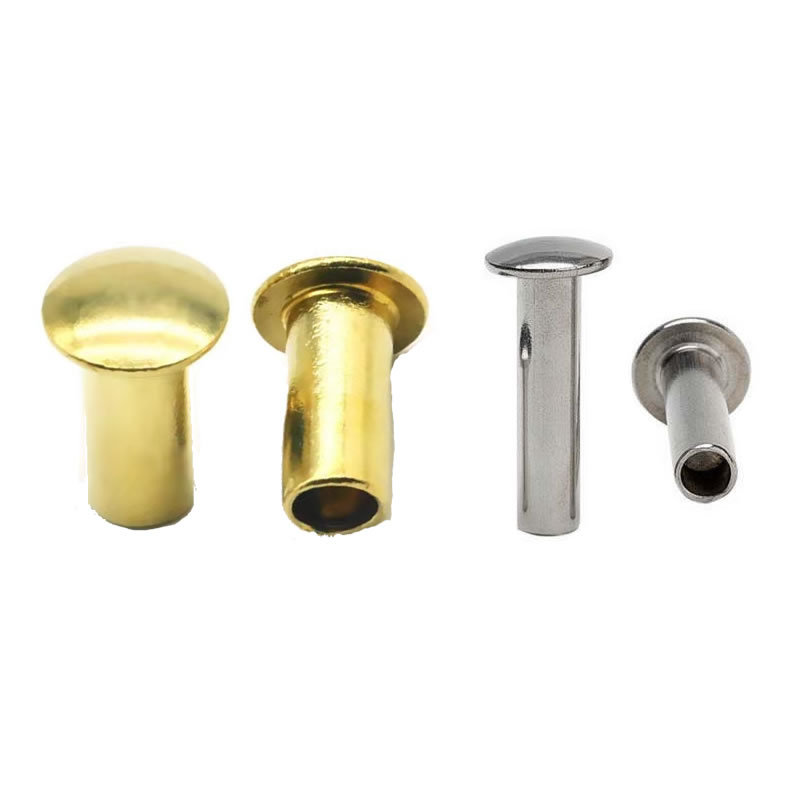

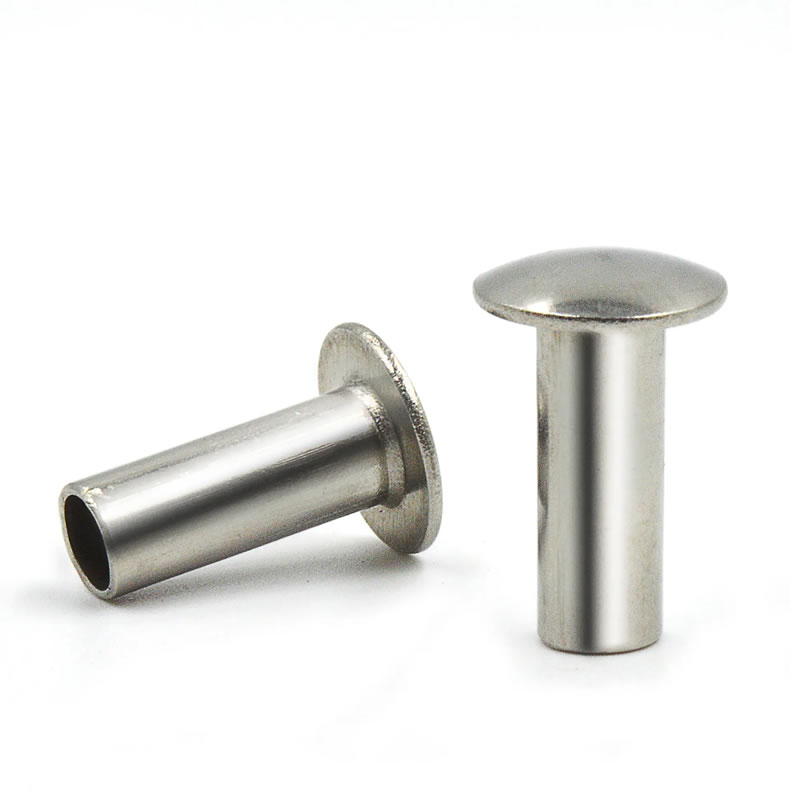

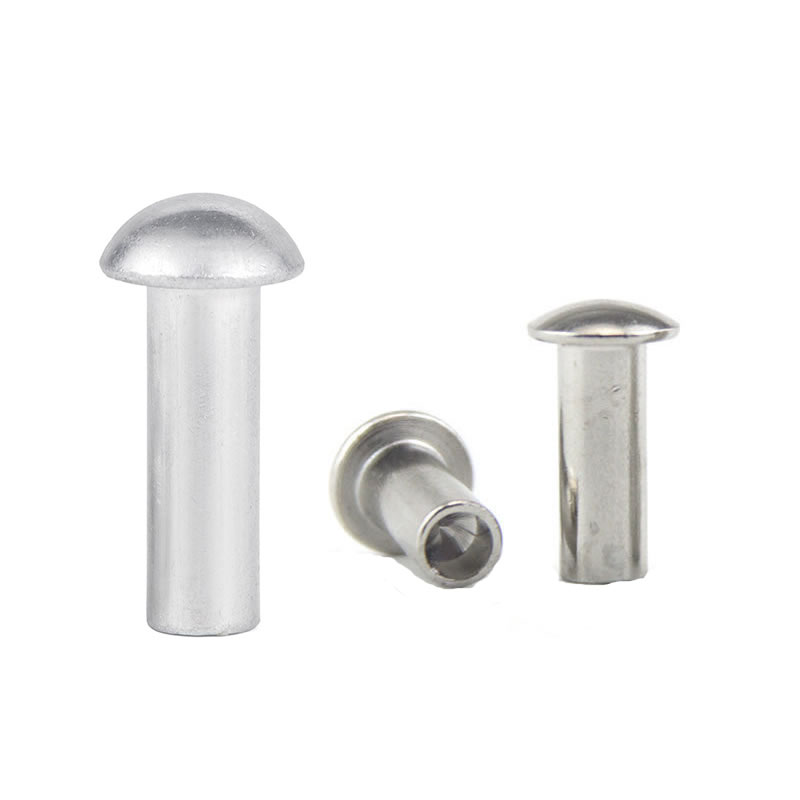

عموم رئيس المسامير شبه جوفاء

بين القبة الطويلة للرأس المستدير والشكل المنخفض للرأس المسطح يوجد رأس المقلاة. لها قمة واسعة مقببة قليلاً مع جانب عمودي قصير - مثل مقلاة مقلوبة رأسًا على عقب. بالنسبة للمجمعين الذين يحتاجون إلى مساحة تحمل أكبر من الرأس المستدير ولكن ارتفاع الرأس أكبر من الرأس المسطح، فإن المسامير شبه المجوفة ذات الرأس المسطح توفر حلاً عمليًا.

رؤوس رأس باردة من Nuote Metals برشام شبه مجوفة من الفولاذ منخفض الكربون والفولاذ المقاوم للصدأ (304/316) والنحاس. يقلل التجويف شبه المجوف من قوة الإعداد بحوالي 70% مقارنة بالبرشام الصلب. توفر لك هذه الصفحة التفاصيل الفنية أولاً، ثم توضح كيف استخدمت الشركة المصنعة للحامل ثلاثي الأرجل المسامير الخاصة بنا لحل تحدي توفير الوزن.

المواصفات الفنية - ما تحصل عليه

هندسة الرأس – المقلاة مقابل الآخرين

غالبًا ما يتم الخلط بين رأس المقلاة ورأس مستدير، لكن الجدار الجانبي المستقيم يمنحها سطحًا أكبر وأكثر استواءً - مثالي للألواح الرقيقة أو البلاستيك دون أن يبدو صناعيًا.

خيارات المواد

الأبعاد القياسية (الفولاذ، رأس المقلاة)

التفاوتات: الساق ±0.05 مم، قطر الرأس ±0.15 مم، الطول ±0.15 مم. أطوال مخصصة متاحة.

البيانات الميكانيكية (فولاذ 5 مم، مثبت في ألومنيوم 2 مم)

شاهد الفيديو أدناه لترى كيف نصنع البرشام

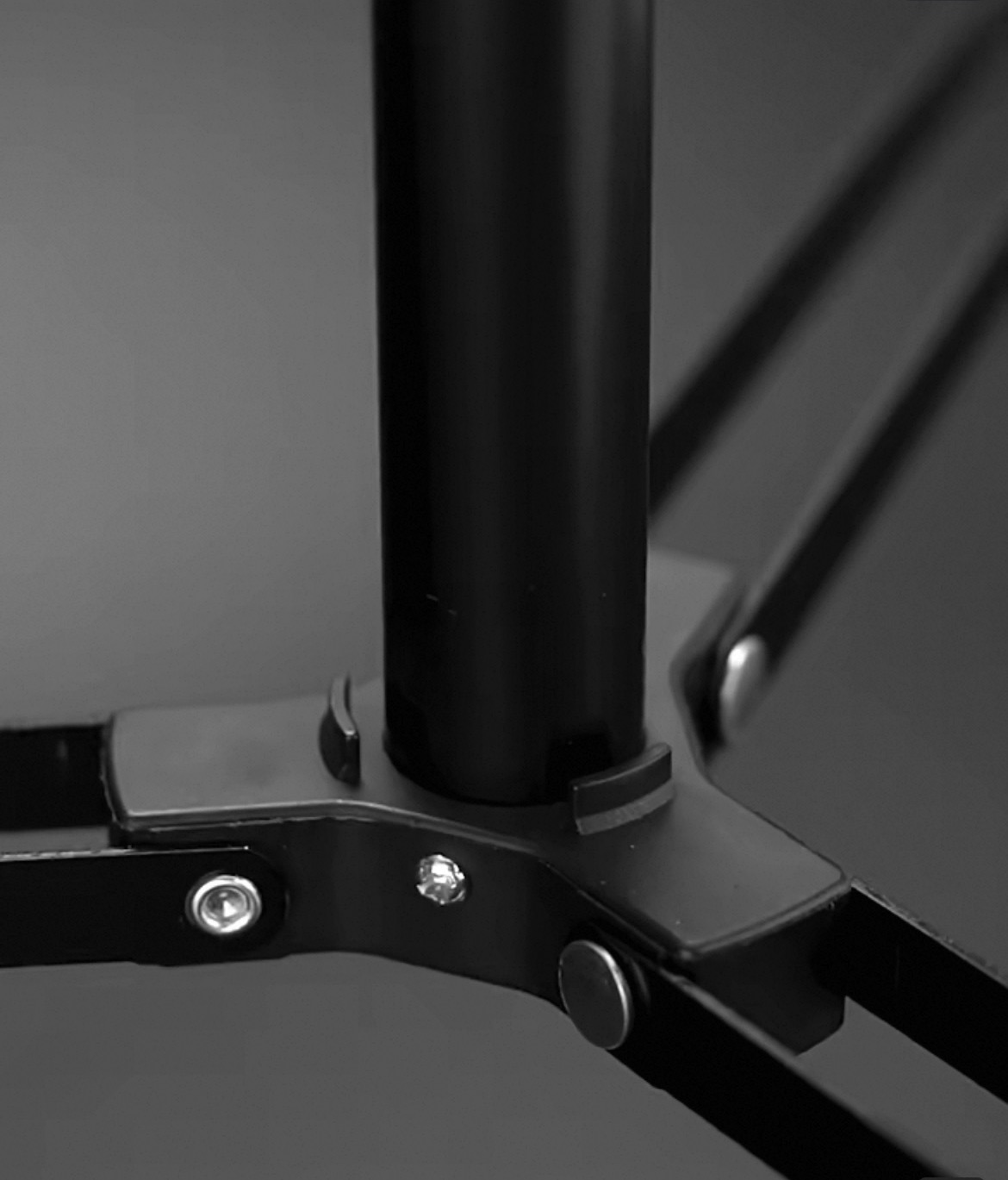

تطبيق واحد - مفصلات أرجل الكاميرا ثلاثية القوائم

أرادت إحدى الشركات المصنعة للحامل ثلاثي الأرجل تقليل الوزن دون التضحية بالقوة. تستخدم مفصلة الساق مسامير فولاذية صلبة تضيف كتلة غير ضرورية وتتطلب قوى ضبط ثقيلة تؤدي أحيانًا إلى تشقق أقواس المفصلات المصنوعة من سبائك المغنيسيوم.

اقترحت شركة Nuote Metals 304 برشامًا شبه مجوفة برأس غير قابل للصدأ - ساق 4 مم، ورأس مقلاة 8 مم، وطول البرميل 8 مم. يوفر رأس المقلاة مساحة تحمل أكبر من الرأس المستدير، مما يقلل الضغط على المغنيسيوم. قوة ضبط القطع بالتجويف شبه المجوف من 4 طن إلى 1.4 طن - لا مزيد من التشقق. يتوافق الفولاذ المقاوم للصدأ 304 مع تشطيب أنابيب الساق.

قامت شركة ترايبود باختبار 500 برشام عبر 100 وحدة. بعد 10000 دورة فتح وإغلاق، لا يوجد ارتخاء أو تآكل. لقد خفضوا الوزن الإجمالي للمفصلة بنسبة 12% ووقت التجميع بنسبة 20%. إنهم يستخدمون الآن المسامير شبه المجوفة ذات الرأس المجوف عبر خط الحامل ثلاثي القوائم الاحترافي بالكامل.

ردود فعل العملاء الحقيقية

كيف نتحكم في الجودة - برشام واحد وثمانية عمليات فحص

نحن لا نثق بالحظ. تمر كل دفعة من المسامير شبه المجوفة ذات رأس المقلاة عبر ثمانية بوابات جودة منفصلة. المبدأ بسيط: قم بالقياس مبكرًا، ثم قم بالقياس كثيرًا، ولا تفترض أبدًا.

• فحص قطر المادة الخام - يتم قياس السلك الوارد باستخدام ميكرومتر ليزر. تحمل القطر: ±0.02 مم. يتم رفض أي ملف خارج هذا النطاق قبل أن يلمس رؤوسنا.
• فحص صلابة المواد الخام - يتم اختبار عينة من كل ملف على جهاز اختبار صلابة روكويل. بالنسبة للفولاذ منخفض الكربون، نحتاج إلى HRB 70-85. ناعم جدًا، وسوف يتشوه البرشام أثناء التوجيه. صعب جدًا، وقد يتشقق التجويف.
• فحص مظهر المادة الأولى - بعد إعداد الأدوات، يتم فحص المسامير العشرة الأولى بصريًا تحت التكبير. نبحث عن الشقوق أو الوميض أو الرؤوس غير المستوية أو العلامات السطحية. أي عيب واضح يوقف الصحافة.
• المادة الأولى فحص الأبعاد - يتم قياس نفس المسامير العشرة على جهاز مقارنة بصري. قطر الرأس، ارتفاع الرأس، قطر الساق، الطول الإجمالي، وعمق التجويف. يجب أن تكون جميعها ضمن تفاوتات الرسم قبل بدء الإنتاج.
• الفحوصات أثناء العملية - أثناء الإنتاج الضخم، يقوم المشغل بسحب 5 مسامير برشام كل 500 قطعة. يتم التحقق من الأبعاد باستخدام الفرجار الرقمي ومقياس التحرك/عدم الحركة لعمق التجويف. أي انجراف يؤدي إلى تعديل الأدوات.
• إعداد الاختبار (التثبيت التجريبي) - كل 2000 قطعة، نقوم بوضع 3 مسامير برشام في عينة مادة تمثيلية (نفس سمك ونوع التجميع الخاص بك). يتم فحص الفاصلة للتأكد من التماثل والضيق. لا يتم قبول المسامير السائبة أو المتشققة.
• اختبار رش الملح (إذا لزم الأمر) – بالنسبة للتطبيقات الخارجية أو البحرية، نرسل عينات إلى مختبرنا لاختبار رش الملح ASTM B117. درجة 304: 200-500 ساعة. 316 درجة: 1000+ ساعة. يتم إصدار شهادة مع الدفعة.
• الفحص النهائي للصادرات - قبل التعبئة، يمر كل برشام عبر آلة فرز بصرية. تقوم الكاميرات بفحص قطر الرأس وارتفاع الرأس وقطر الساق والطول الإجمالي وعمق التجويف. يتم إخراج الرفض تلقائيًا. يتم بعد ذلك سحب عينة عشوائية من AQL (المستوى الثاني، 1.0) للتحقق اليدوي.

إن البرشام شبه المجوف الذي ينجو من جميع الخطوات الثماني جاهز لمغادرة مصنعنا. نحتفظ بسجلات لكل شيك لمدة خمس سنوات.

ما تتلقاه مع كل طلب

• شهادة اختبار المطحنة (الكيمياء والشد)
• تقرير فحص الأبعاد (10 قطع)
• تقرير إعداد الاختبار (انتزاع الصور، وقوة السحب إذا تم قياسها)
• شهادة الطلاء أو التخميل (إن وجدت)
• شهادة اختبار رش الملح (إذا طلبت)
• شهادة المطابقة

حصلت شركة Nuote Metals على شهادة ISO 9001:2015. تم توفير إعلانات RoHS و REACH.

السياسات

• عينات- 20-50 قطعة مجانية للأحجام المخزنة القياسية (يدفع العميل تكلفة الشحن)
• موك- 2000 قطعة (فولاذ/نحاس)، 3000 قطعة (مقاوم للصدأ)
• المهلة (المخزون)- 5-7 أيام عمل
• المهلة الزمنية (برميل مخصص)– 12 – 15 يوم
• رسوم الأدوات- لا شيء لأدوات رأس المقلاة القياسية (ساق 3-6 مم)

ثلاثة أسئلة نجيب عليها كثيرًا

Q1: متى يجب أن أختار برشام شبه مجوف برأس مقلاة على رأس مستدير أو رأس مسطح؟

ج: اختر رأس المقلاة عندما تحتاج إلى سطح محمل أكبر من الرأس المستدير (لمنع سحب المواد الناعمة) ولكنك تحتاج أيضًا إلى ارتفاع رأس أكبر من الرأس المسطح (لأسباب جمالية أو تتعلق بالتخليص). يمنحها الجدار الجانبي المستقيم لرأس المقلاة مظهرًا نظيفًا ونهائيًا مفضلاً على المنتجات الاستهلاكية مثل الحوامل الثلاثية والأثاث والأدوات. الرأس المستدير أبسط وأرخص. الرأس المسطح مخصص لتطبيقات التدفق. رأس المقلاة هو الخيار "المرئي المتميز".

Q2: هل يمكن استخدام المسامير شبه المجوفة ذات رأس المقلاة في أجزاء من ألياف الكربون، مثل ساق الحامل ثلاثي القوائم؟

ج: نعم، ولكن العناية مطلوبة. ألياف الكربون هشة ويمكن أن تنسحق تحت رأس البرشام. تساعد منطقة المحمل الأكبر لرأس المقلاة على توزيع الحمل. استخدم طول البرميل أطول بمقدار 1.0 مم بالضبط من كومة المواد. اضبطه بالضغط (وليس بمطرقة) بقوة منخفضة. بالنسبة لحالة الحامل ثلاثي الأرجل أعلاه، استخدم العميل دعامة من الألومنيوم - وليس من ألياف الكربون. لقد قمنا بتزويد مسامير رأس المقلاة لأذرع الطائرات بدون طيار المصنوعة من ألياف الكربون مع تجويف خاص ناعم. اتصل بنا للحصول على توصيات محددة.

Q3: أنت تقدم عينات مجانية للأحجام المخزنة. ما هي الأحجام المخزنة لديك للمسامير شبه المجوفة ذات الرأس عمومًا؟

ج: نحتفظ بالأحجام التالية في المخزون لأخذ العينات فورًا (20-50 قطعة مجانًا، ويدفع العميل تكاليف الشحن):

ساق 4 مم، رأس 8 مم، أطوال البرميل 6 مم، 8 مم، 10 مم (فولاذ، مطلي بالزنك)

ساق 5 مم، رأس 10 مم، أطوال البرميل 8 مم، 10 مم، 12 مم (فولاذ و304 ستانلس ستيل)

ساق 6 مم، رأس 12 مم، أطوال البرميل 10 مم، 12 مم، 15 مم (فولاذ فقط)

بالنسبة للأحجام الأخرى أو الأطوال المخصصة، تكون المهلة الزمنية 12-15 يومًا. نحن لا نفرض رسومًا إضافية مقابل أخذ العينات لأول مرة على الأحجام المخصصة - فأنت تدفع رسوم الشحن فقط.

انظر الفرق بين رأس المقلاة

يمكننا أن نرسل لك 20-50 قطعة من المسامير شبه المجوفة ذات رأس المقلاة بالمواد والحجم الذي اخترته. ضعها في مفصلة الحامل ثلاثي القوائم أو الدعامة أو أي مجموعة. قارن منطقة التحمل وسهولة الإعداد.

اتصل بـ Nuote Metals بقطر الساق وطول البرميل والمواد. يتم شحن العينات المجانية خلال يوم عمل واحد.
