رأس الفطر نصف المسامير الأنبوبية

عند الانضمام إلى مواد ناعمة أو رفيعة حيث قد يتم سحب رأس برشام قياسي، فإن نصف المسامير الأنبوبية لرأس الفطر توفر الحل المثالي. يقوم الرأس العريض المقبب بتوزيع قوة التثبيت على مساحة أكبر بينما يسمح الذيل المجوف بتركيب منخفض القوة.

قامت شركة Nuote Metals بتصميم مثبتات دقيقة لأكثر من عشرين عامًا. تخدم المسامير الأنبوبية ذات رأس الفطر لدينا صناعات تتراوح من السلع الجلدية والمفروشات إلى قطع السيارات والمعدات الزراعية - في أي مكان يلزم وجود رأس عريض ومنخفض لمنع تمزق المواد.

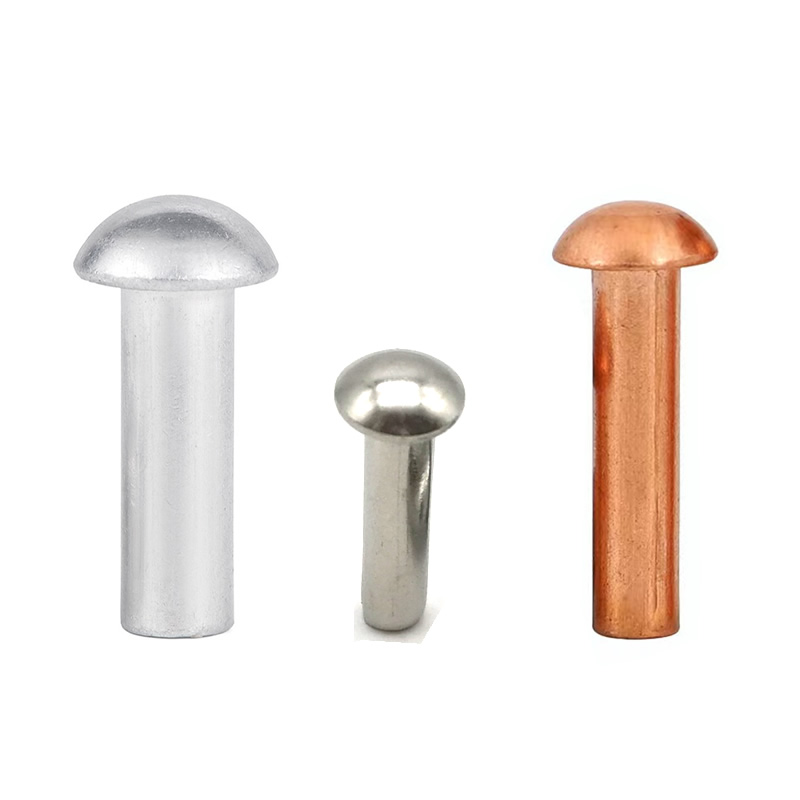

ما هي رأس الفطر نصف المسامير الأنبوبية؟

تتميز المسامير نصف الأنبوبية لرأس الفطر برأس عريض ومستدير يشبه غطاء الفطر، بالإضافة إلى ساق تحتوي على تجويف مجوف ضحل في نهاية الذيل (عادةً 40-60٪ من طول الساق).

تشمل الخصائص المميزة للمسامير الأنبوبية نصف رأس الفطر ما يلي:

قطر الرأس الكبير – عادة 2.0-2.5 أضعاف قطر الساق

شكل قبة منخفض - يرتفع الرأس بمقدار 0.6-1.2 ملم فقط فوق السطح

حافة ناعمة نصف قطرية - لا توجد زوايا حادة لإتلاف المواد المجاورة

ذيل نصف أنبوبي - يقلل من قوة التثبيت بنسبة 70% تقريبًا مقارنة بالمسامير الصلبة

هذه الهندسة تجعل هذه المسامير مناسبة بشكل خاص لـ:

المواد الناعمة مثل الجلود والمطاط والبلاستيك والمواد المركبة

صفائح معدنية رقيقة يمكن أن يسحبها رأس صغير

تجميعات النسيج بما في ذلك القماش والقماش المشمع والمفروشات

التطبيقات التي تتطلب مقاومة الاهتزاز دون الإضرار بالركيزة

لماذا تختار المسامير الأنبوبية ذات رأس الفطر على أنماط الرأس الأخرى؟

قبل فحص المواصفات الفنية، ضع في اعتبارك المكان الذي توصي فيه شركة Nuote Metals باستخدام المسامير الأنبوبية ذات رأس الفطر بدلاً من البدائل.

مقارنة نمط الرأس

مزايا تصميم رأس الفطر

يمنع السحب - يعمل الرأس العريض كغسالة مدمجة

يقلل من إجهاد المواد – يتم توزيع الحمل على مساحة أكبر

يوفر مظهرًا نهائيًا - تبدو القبة الناعمة احترافية

يقلل من التمزق – لا تلتصق الحافة المشعة بالأقمشة أو الأيدي

متوافق مع الركائز الناعمة - البلاستيك والمطاط لا يتشققان تحت الرأس

أنواع مختلفة من المسامير التي نصنعها

نحن نصنع أنواعًا مختلفة من المسامير، مثل المسامير الصلبة والمسامير شبه الأنبوبية والمسامير الأنبوبية الكاملة والمسامير المخصصة الخاصة.

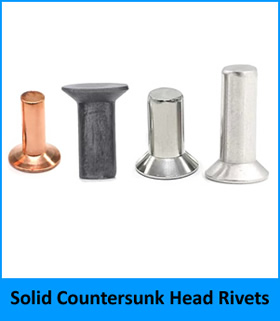

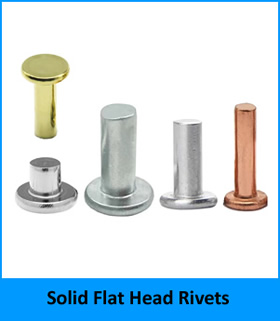

1. المسامير الصلبة، بما في ذلك المسامير ذات الرأس المستديرة الصلبة، والمسامير الصلبة ذات الرأس المسطح، والمسامير الصلبة ذات الرأس الغاطس في مواد مختلفة.

إذا كنت تريد معرفة المزيد عن المسامير الصلبة لدينا، يرجى النقر

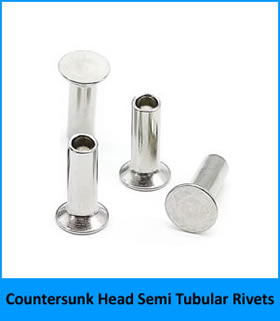

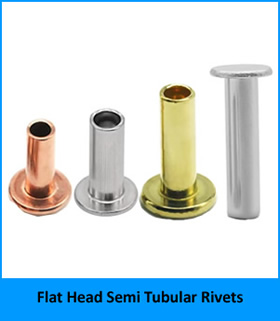

2. المسامير شبه الأنبوبية، بما في ذلك المسامير ذات الرأس الدائرية شبه الأنبوبية، والمسامير ذات الرأس المسطحة شبه الأنبوبية والمسامير ذات الرأس الغاطسة شبه الأنبوبية المصنوعة من مواد مختلفة.

انقر  لعرض المزيد عن المسامير شبه الأنبوبية لدينا.

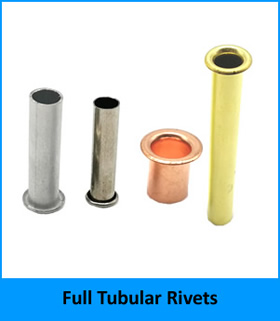

3. المسامير الأنبوبية الكاملة من النحاس والنحاس والفولاذ المقاوم للصدأ والألمنيوم والفولاذ.

إذا كنت تريد معرفة المزيد عن المسامير الأنبوبية، الرجاء النقر

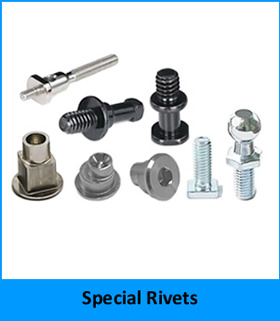

4. المسامير الخاصة

سيلك  لعرض المزيد عن المسامير الخاصة لدينا.

معلمات المنتج التفصيلية للمسامير نصف الأنبوبية ذات رأس الفطر من نوتي ميتالز

كل رأس الفطر نصف المسامير الأنبوبية مننوتي ميتالزيتم تصنيعها من الفولاذ منخفض الكربون، أو النحاس، أو الألومنيوم، حسب متطلبات التطبيق. تم تصميم رأس الفطر لتوفير أقصى مساحة للتحمل مع الحفاظ على مستوى منخفض.

مواصفات المواد

الأبعاد القياسية - رأس الفطر الفولاذي نصف المسامير الأنبوبية

نوتي ميتالزتقوم بتصنيع المسامير الأنبوبية نصف رأس الفطر في نطاق الحجم القياسي التالي. تتوفر الأبعاد المخصصة لأوامر الحجم.

التفاوتات: قطر الساق ±0.05 مم، قطر الرأس ±0.15 مم، ارتفاع الرأس ±0.10 مم، الطول الإجمالي ±0.15 مم. يبلغ العمق المجوف حوالي 50% من طول البرميل للمسامير الأنبوبية النصف القياسية.

بيانات الأداء الميكانيكي (الفولاذ، القطر 4 مم، المقبض 2 مم)

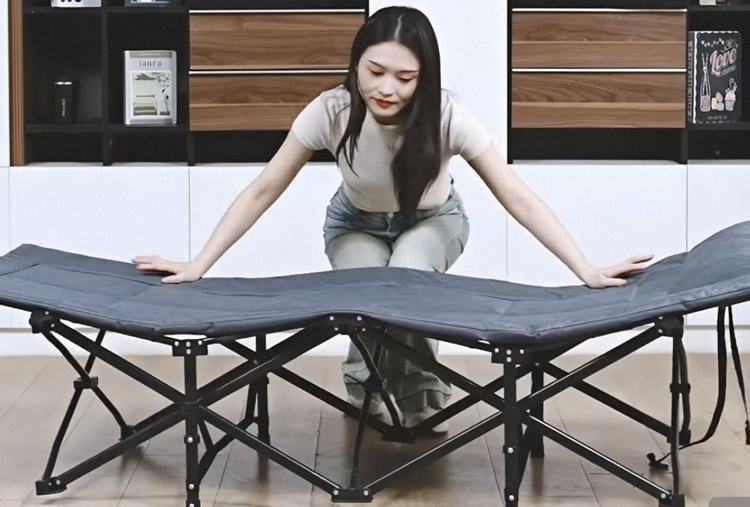

حالة العميل - سرير تخييم قابل للطي (فولاذ، مطلي بالنيكل)

واجهتنا إحدى الشركات المصنعة لأثاث التخييم المدمج بمشكلة متكررة. يستخدم سريرهم القابل للطي مسامير رأس مستديرة عند المفاصل المفصلية المقصية. برز الرأس المستدير بعيدًا جدًا، مما أدى إلى احتكاكه بسطح النوم القماشي أثناء الطي. والأسوأ من ذلك أن المسامير الفولاذية المطلية بالزنك أظهرت صدأًا أبيض بعد عدة استخدامات في الظروف الرطبة. لقد احتاجوا إلى برشام برأس أعرض وأقل لتنظيف القماش، بالإضافة إلى مقاومة أفضل للتآكل.

نوصي باستخدام رأس فطر فولاذي شبه مجوف مع طلاء بالنيكل. يبلغ ارتفاع الساق 5 مم ورأس الفطر 11 مم 1.6 مم فقط - منخفض بما يكفي لتنظيف القماش ولكنه عريض بما يكفي لتوزيع حمل المفصلة. يوفر طلاء النيكل 96 ساعة من الحماية من رش الملح (مقابل 48 ساعة للزنك)، مما يقضي على مشكلة الصدأ. يقلل التجويف شبه المجوف من قوة الضبط بنسبة 70%، مما يمنع تشوه الأنابيب الفولاذية الرقيقة.

اختبر العميل 200 برشامًا على 50 سريرًا. بعد 5000 دورة طي وأسبوع في غرفة الرطوبة، لا يوجد تمزق أو صدأ أو ارتخاء. إنهم يستخدمون الآن مسامير رأس الفطر المطلية بالنيكل عبر خط إنتاج الأسرّة القابلة للطي بالكامل.

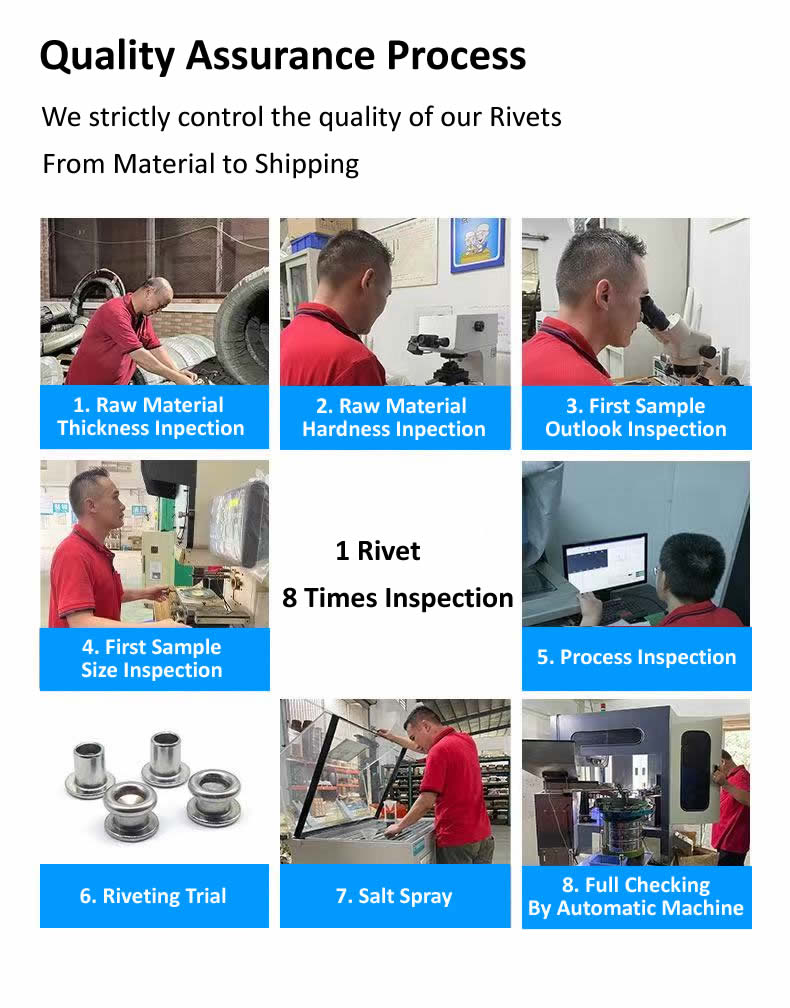

عملية مراقبة الجودة لدينا - من الأسلاك الواردة إلى صندوق الصادر

نحن لا نعتمد على الحظ. تمر كل دفعة من المسامير الأنبوبية نصف رأس الفطر عبر تسلسل فحص موثق باستخدام أدوات معايرة. فيما يلي سير العمل القياسي لدينا.

تدفق التفتيش خطوة بخطوة

فحص الأسلاك الواردة– نقوم بفحص قطر المادة الخام باستخدام ميكرومتر رقمي (دقة ±0.001 مم). يتم اختبار عينة من كل ملف للتحقق من الصلابة باستخدام جهاز اختبار الصلابة روكويل (مقياس HRB). يمر السلك الوحيد ضمن HRB 70-85.

فحص المادة الأولى–مظهر– يتم فحص المسامير العشرة الأولى من آلة الرأس تحت مجهر صانع الأدوات (تكبير 20×). نبحث عن الشقوق أو الوميض أو الرؤوس غير المستوية أو العلامات السطحية.

فحص المادة الأولى– أبعاد– باستخدام الفرجار الرقمي (دقة 0.01 مم) والميكرومتر، نقوم بقياس قطر الساق وقطر الرأس وارتفاع الرأس والطول الإجمالي. يقوم جهاز عرض جانبي (مقارن بصري) بعرض البرشام بتكبير 20 × للتحقق من عمق التجويف وتركيز الرأس. يلتقط نظام قياس الصور 2.5D الكفاف الكامل ويقارنه برسم CAD. يجب أن تكون جميع القياسات ضمن ±0.05 مم للساق و±0.15 مم للطول.

التفتيش أثناء العملية– أثناء الإنتاج، يقوم المشغل بسحب 5 مسامير برشام كل 500 قطعة. يتم التحقق من الأبعاد باستخدام الفرجار الرقمي ومقياس التحرك/عدم الحركة لعمق التجويف. وأي انجراف يتجاوز التسامح يوقف الصحافة.

إعداد الاختبار (التثبيت التجريبي)– كل 2000 قطعة، نقوم بتثبيت 3 مسامير في عينة تمثيلية من المواد باستخدام مكبس هيدروليكي. يتم فحص الفاصلة للتأكد من التماثل والضيق. لا يتم قبول المسامير السائبة أو المتشققة.

اختبار رش الملح (إذا لزم الأمر)– بالنسبة للمسامير الخارجية أو المطلية، نقوم بوضع العينات في غرفة اختبار رش الملح (ASTM B117). الفولاذ المطلي بالنيكل: 96 ساعة كحد أدنى. الفولاذ المقاوم للصدأ: 200-500 ساعة (304) أو أكثر من 1000 ساعة (316). يتم إصدار شهادة مع الدفعة.

التفتيش النهائي الصادر– قبل التغليف، يمر كل برشام عبر آلة فرز بصري مزودة بكاميرات عالية السرعة. يقوم بفحص قطر الرأس، ارتفاع الرأس، قطر الساق، الطول الإجمالي، وعمق التجويف. يتم إخراج الرفض تلقائيًا. يتم بعد ذلك سحب عينة عشوائية من AQL (المستوى الثاني، 1.0) للتحقق اليدوي باستخدام الفرجار والميكروميتر وجهاز عرض جانبي.

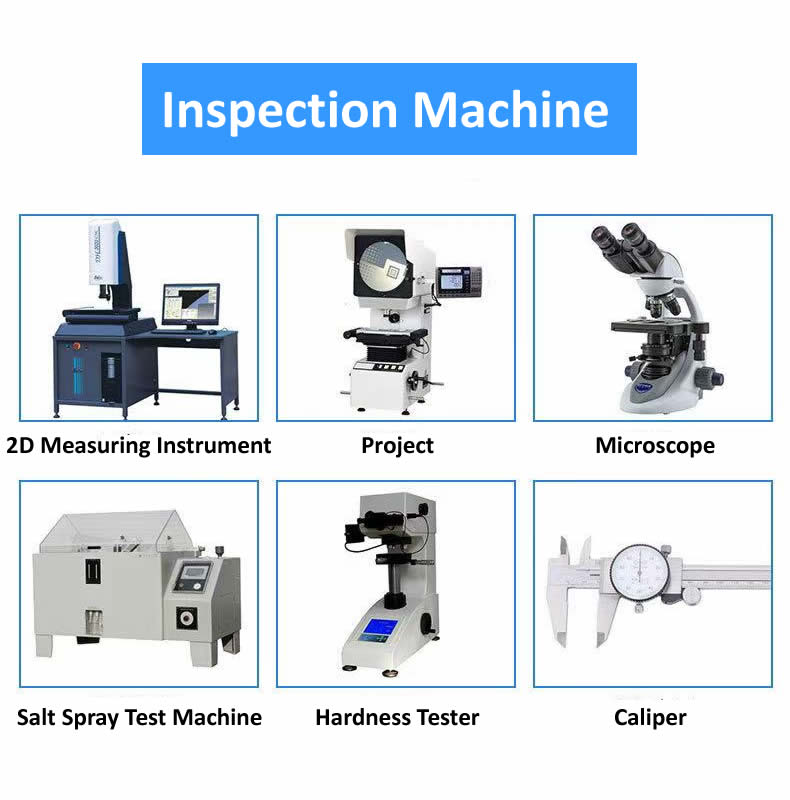

قائمة المعدات الداخلية لدينا

تتم معايرة جميع المعدات سنويًا بواسطة معمل خارجي معتمد. يتم الاحتفاظ بالسجلات لمدة خمس سنوات.

Nuote المعادن لا زuess. نحن نقيس. لقد اجتاز كل رأس فطر نصف برشام أنبوبي يغادر مصنعنا هذه الفحوصات.

الثقة من خلال الاختبار

تخضع كل دفعة من المسامير الأنبوبية ذات رأس الفطر من Nuote Metals إلى ما يلي:

فحص الأبعاد – قطر الرأس، ارتفاع الرأس، قطر الساق، العمق المجوف

اختبار الصلابة – مقياس روكويل المناسب للمادة

اختبار السحب - على الركيزة التمثيلية (الجلد أو البلاستيك أو القماش)

اختبار رش الملح - للمنتجات المطلية (مطلية بالزنك: 72 ساعة على الأقل)

دليل التثبيت لنصف المسامير الأنبوبية

يتطلب التثبيت الصحيح للمسامير الأنبوبية نصف رأس الفطر الانتباه إلى حجم الثقب واختيار أداة الإعداد. اتبع هذه الخطوات من Nuote Metals:

التحضير قبل التثبيت

حدد قطر الثقب الصحيح - 0.25-0.30 مم أكبر من قطر الساق

قم بثقب أو حفر ثقوب نظيفة - تجنب تمزيق مادة الركيزة

قم بإزالة الأزيز على كلا الجانبين - وهو أمر مهم بشكل خاص للمواد البلاستيكية والمطاطية

بالنسبة للجلد فقط - قم بترطيب منطقة الثقب قليلًا للسماح بالانكماش الطبيعي

طرق التثبيت

الطريقة 1– أداة ضبط البرشام اليدوية بالمطرقة (حجم منخفض)

أدخل البرشام من خلال الفتحات المجهزة (رأس الفطر على الجانب المرئي)

ضع أداة ضبط مقعرة فوق الذيل المجوف (قم بمطابقة قطر أداة الضبط مع شكل الرأس)

اضرب أداة الضبط بمطرقة لتدحرج الذيل إلى الخارج

توقف عندما يشكل الذيل حسمًا مسطحًا أو مستديرًا قليلاً

الطريقة 2– عصارة هوائية (حجم متوسط)

استخدم عصارة برشام ذات سندان على شكل فطر على جانب الرأس

مارس الضغط التدريجي حتى يتدحرج الذيل بالكامل

توفر هذه الطريقة التصاقًا ثابتًا دون الإضرار بالركائز الناعمة

الطريقة 3- مكبس هيدروليكي أو ضغط (حجم كبير)

مثالية لعمليات الإنتاج التي تتجاوز 10000 قطعة

يمكن لـ Nuote Metals توفير أدوات إعداد متطابقة (الثقب والقالب) تمت معايرتها وفقًا لأبعاد البرشام لدينا

اضبط الضغط على 0.8-1.5 طن حسب القطر

التفتيش بعد الإعداد

فحص الرأس – يجب أن يكون رأس الفطر مسطحًا على الركيزة دون وجود فجوة

الذيل المشدود - يجب أن يكون ملفوفًا بالكامل، بدون شقوق أو تمدد غير متماثل

فحص الركيزة - عدم وجود تشققات حول الثقب (خاصة بالنسبة للبلاستيك أو الجلد)

اختبار السحب - يجب أن تتحمل عينة المسامير حمل العمل المتوقع

الأسئلة المتداولة حول المسامير نصف الأنبوبية ذات رأس الفطر

فيما يلي الاستفسارات الفنية الأكثر شيوعًا التي تتلقاها شركة Nuote Metals فيما يتعلق بالمسامير الأنبوبية ذات رأس الفطر.

س 1: ما هو الفرق بين المسامير نصف الأنبوبية ذات رأس الفطر والمسامير ذات الرأس المستديرة القياسية؟ متى يجب أن أستخدم كل منهما؟

ج: الفرق الأساسي هو هندسة الرأس والغرض الوظيفي منه. تحتوي المسامير نصف الأنبوبية لرأس الفطر على رأس أوسع (2.0-2.5 مرة قطر الساق) مع مظهر أقل وأكثر نصف قطرًا مقارنةً بمسامير الرأس المستديرة القياسية (عادةً 1.5-1.7 مرة قطر الساق مع قبة أطول). يوفر الرأس الأوسع لنصف المسامير الأنبوبية لرأس الفطر سطحًا أكبر للحمل، مما يجعلها مثالية للمواد الناعمة مثل الجلد والمطاط والبلاستيك والنسيج حيث يمكن سحب الرأس الأصغر من خلالها. تعتبر المسامير ذات الرأس الدائرية القياسية أكثر ملاءمة للمفاصل المعدنية حيث تكون قوة الركيزة عالية ولا يشكل السحب مصدر قلق. على سبيل المثال، استخدم المسامير نصف الأنبوبية لرأس الفطر عند ربط حزام من القماش بمكون بلاستيكي؛ استخدم المسامير ذات الرأس الدائرية القياسية عند ربط دعامتين فولاذيتين. يمكن أن توفر Nuote Metals حزم عينات حتى تتمكن من اختبار كلا نمطي الرأس على المادة المحددة الخاصة بك.

س 2: هل يمكن استخدام المسامير نصف الأنبوبية ذات رأس الفطر في التطبيقات ذات الاهتزازات العالية، مثل المعدات الزراعية أو التصميمات الداخلية للسيارات؟

ج: نعم، تعمل المسامير الأنبوبية ذات رأس الفطر بشكل جيد جدًا في البيئات عالية الاهتزاز، بشرط أن تكون مادة الركيزة مناسبة. يتمدد الذيل نصف الأنبوبي ويملأ الفتحة، مما يخلق تداخلًا محكمًا يقاوم الارتخاء تحت الاهتزاز. بالنسبة للتطبيقات من المعدن إلى المعدن، نوصي برأس الفطر الفولاذي نصف المسامير الأنبوبية مع طلاء الزنك أو الفوسفات. بالنسبة للديكورات الداخلية للسيارات حيث تكون المواد البلاستيكية أو المركبة شائعة، فإن رأس الفطر العريض يعمل في الواقع على تحسين مقاومة الاهتزاز عن طريق توزيع الأحمال الدورية عبر مساحة أكبر، مما يقلل من تركيز الضغط. ومع ذلك، بالنسبة لتطبيقات الاهتزاز الشديد (مثل مكونات المحرك)، توصي Nuote Metals بإقران البرشام بمركب قفل الخيط أو اختيار نوع قفل مختلف مثل مسمار القفل. بالنسبة لمعظم المعدات الزراعية (الحراس، والزخرفة، واللافتات) والتطبيقات الداخلية للسيارات، تعد المسامير الأنبوبية ذات رأس الفطر خيارًا موثوقًا به.

س 3: كيف يمكنني منع التشقق أو الانقسام عند تثبيت نصف المسامير الأنبوبية لرأس الفطر في البلاستيك الهش أو الأكريليك الرقيق؟

ج: هذا تحدٍ مشترك. لمنع التشقق عند تركيب نصف المسامير الأنبوبية لرأس الفطر في البلاستيك الهش، توصي Nuote Metals باتباع الخطوات التالية. أولاً، قم بزيادة قطر الثقب قليلاً - بالنسبة للمواد البلاستيكية الهشة، استخدم فتحة أكبر بمقدار 0.05-0.10 مم من توصيتنا القياسية (على سبيل المثال، الساق + 0.35 مم بدلاً من +0.25 مم). ثانيًا، قم بشطف مدخل ومخرج الحفرة بفتحة غاطسة بزاوية 45 درجة لإزالة الحواف الحادة التي تؤدي إلى ظهور الشقوق. ثالثًا، استخدم طريقة ضبط الضغط الخاضعة للرقابة - تستخدم العصارة اليدوية أو الهوائية قوة تدريجية، في حين أن الضربة بالمطرقة يمكن أن تؤدي إلى تشقق البلاستيك. رابعًا، فكر في استخدام حلقة مساندة أسفل الذيل المثبت لتوزيع قوة التمدد. بالنسبة للمواد الهشة للغاية (الأكريليك والبولي كربونات)، تقدم Nuote Metals نسخة ناعمة من المسامير الأنبوبية ذات رأس الفطر مع جدار أرق قليلاً في القسم المجوف، والذي يتمدد بقوة شعاعية أقل. اتصل بفريقنا الفني بخصوص نوع البلاستيك المحدد وسمكه للحصول على توصية مخصصة.

س 4: ما هو الحد الأقصى لنطاق قبضة المسامير نصف الأنبوبية لرأس الفطر؟ هل يمكنك عمل أطوال برميلية أطول لأكوام المواد السميكة؟

ج: يتراوح نطاق القبضة القياسي للمسامير الأنبوبية نصف الرأسية من Nuote Metals عادةً من 1.0 مم إلى 15.0 مم، اعتمادًا على قطر الساق. بالنسبة لأكوام المواد السميكة، نقدم أطوال براميل مخصصة تصل إلى 50 مم للأقطار 8 مم وما فوق. قاعدة اختيار طول البرميل هي: يجب أن يتجاوز طول البرميل إجمالي سماكة المادة بمقدار 1.0-1.5 مم من أجل تشكيل التصاق مناسب. على سبيل المثال، إذا كان سمك مجموعة المواد لديك 8.0 مم، فاختر برشامًا بطول برميل يتراوح بين 9.0-9.5 مم. تحافظ Nuote Metals على الأدوات لأطوال البراميل بزيادات 0.5 مم من 3 مم إلى 25 مم لمعظم الأقطار. للأطوال التي تتجاوز 25 مم، يلزم استخدام أدوات مخصصة بحد أدنى لكمية الطلب يبلغ 50000 قطعة. اتصل بنا وأخبرنا بسمك مجموعة المواد بالضبط، وسنقوم بحساب طول البرميل الأمثل وتقديم عرض أسعار.

لماذا الشراكة مع Nuote Metals للمسامير الأنبوبية ذات رأس الفطر؟

يضمن اختيار المورد المناسب هندسة رأس متسقة وحسمًا موثوقًا ودعمًا فنيًا متخصصًا. عروض Nuote Metals:

توافر المخزون – أكثر من 3000 مقاس شائع من الفولاذ والنحاس، جاهزة للإرسال خلال 3-5 أيام

التصنيع المخصص - الأدوات لأقطار الرأس غير القياسية أو أطوال البراميل أو الأعماق المجوفة (25000 قطعة كحد أدنى للأبعاد المخصصة)

خيارات المواد - الفولاذ (الزنك/أكسيد الأسود/الفوسفات)، النحاس (الطبيعي/العتيق/النيكل)، الألومنيوم (المؤكسد الشفاف)

عينات مجانية - متاحة لجميع الأحجام المخزنة (يدفع العميل تكلفة الشحن)

الوثائق الفنية - رسومات الأبعاد وأدلة التثبيت وشهادات المواد المقدمة مع كل طلب

الشحن العالمي - الدعم اللوجستي لأمريكا الشمالية وأوروبا وآسيا والمحيط الهادئ والشرق الأوسط وأمريكا الجنوبية

فحص الجودة بنسبة 100% - يتم فحص كل دفعة قبل الشحن، مع الاحتفاظ بالعينات من أجل التتبع

اتصالنوتي ميتالزاليوم لطلب مجموعة عينات، أو ورقة بيانات فنية، أو عرض أسعار لتطبيق المسامير الأنبوبية ذات رأس الفطر.
