نصف المسامير الأنبوبية

نصف المسامير الأنبوبيةهي ما تحدده عندما تحتاج إلى قوة برشام صلب ولكن خط الإنتاج الخاص بك لا يستطيع تحمل المكابس الثقيلة، والدورات البطيئة، وقوى الإعداد العالية التي تتطلبها المسامير الصلبة. التصميم نصف الأنبوبي - تجويف ضحل في نهاية الذيل، عادةً ما يتراوح بين 45-55% من طول البرميل - يعني أن الجدار الرقيق للقسم المجوف فقط هو الذي يتدحرج للخارج أثناء التثبيت. النتيجة: تجميع أسرع، وأدوات أخف وزنًا، وثبات ثابت في كل مرة.

عندما يعمل خط التجميع الخاص بك بسرعة ولا تزال مفاصلك بحاجة إلى الثبات، يتم توفير نصف المسامير الأنبوبية.

نصف أنبوبي مقابل صلب مقابل أنبوبي كامل – اختيار التصميم المناسب

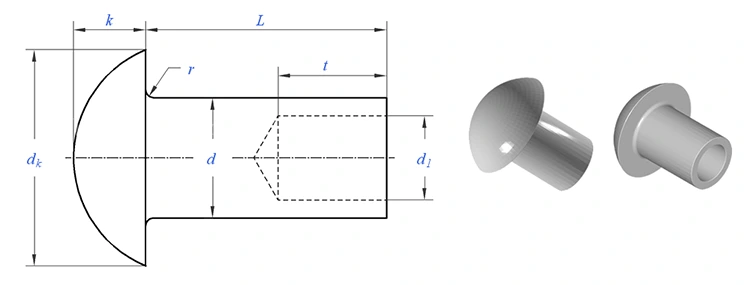

السمة المميزة للبرشام نصف الأنبوبي هي التجويف الضحل في نهاية الذيل - عادة 45-55٪ من طول البرميل. أثناء التثبيت، يتدحرج الجدار الرقيق فقط لهذا القسم المجوف إلى الخارج ليشكل أداة التثبيت. وهذا يختلف بشكل أساسي عن البرشام الصلب (الصلب بالكامل) والمبرشم الأنبوبي الكامل (المجوف بالكامل).

بالنسبة لمعظم التطبيقات الصناعية والأثاث والسيارات والأجهزة، يوفر البرشام نصف الأنبوبي أفضل توازن بين القوة وكفاءة الإنتاج.

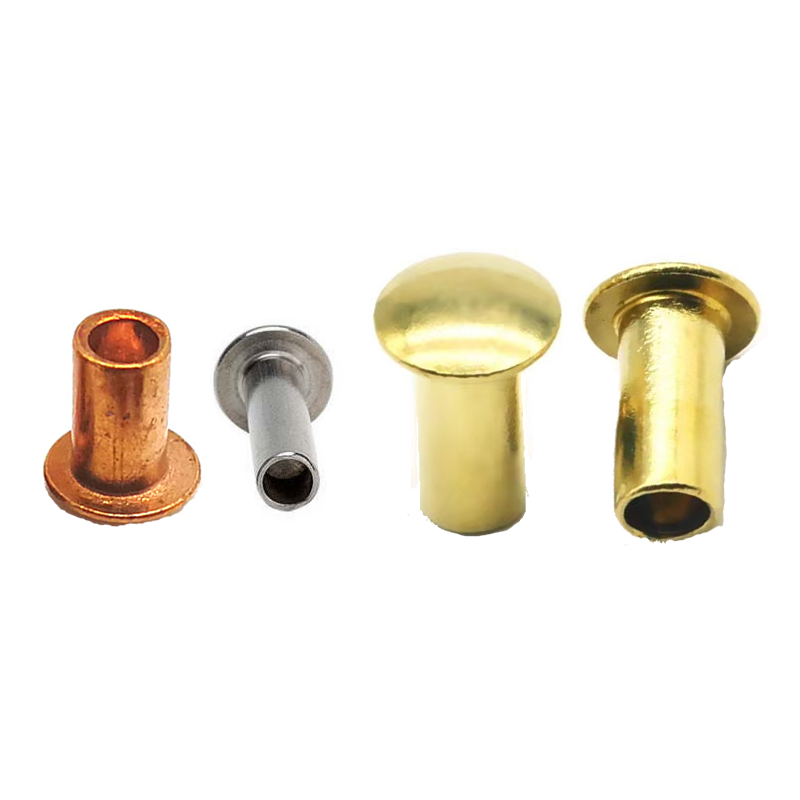

المواد وأنماط الرأس – ما نقدمه

وهي متوفرة في خمس عائلات مادية وثمانية أنماط رأسية لتتناسب مع متطلبات التطبيق الخاص بك.

أنماط الرأس المتاحة:

التشطيبات: مطلي بالزنك، أكسيد أسود، خامل، مطلي بالنيكل، عتيق، مؤكسد، عادي - اعتمادًا على المادة.

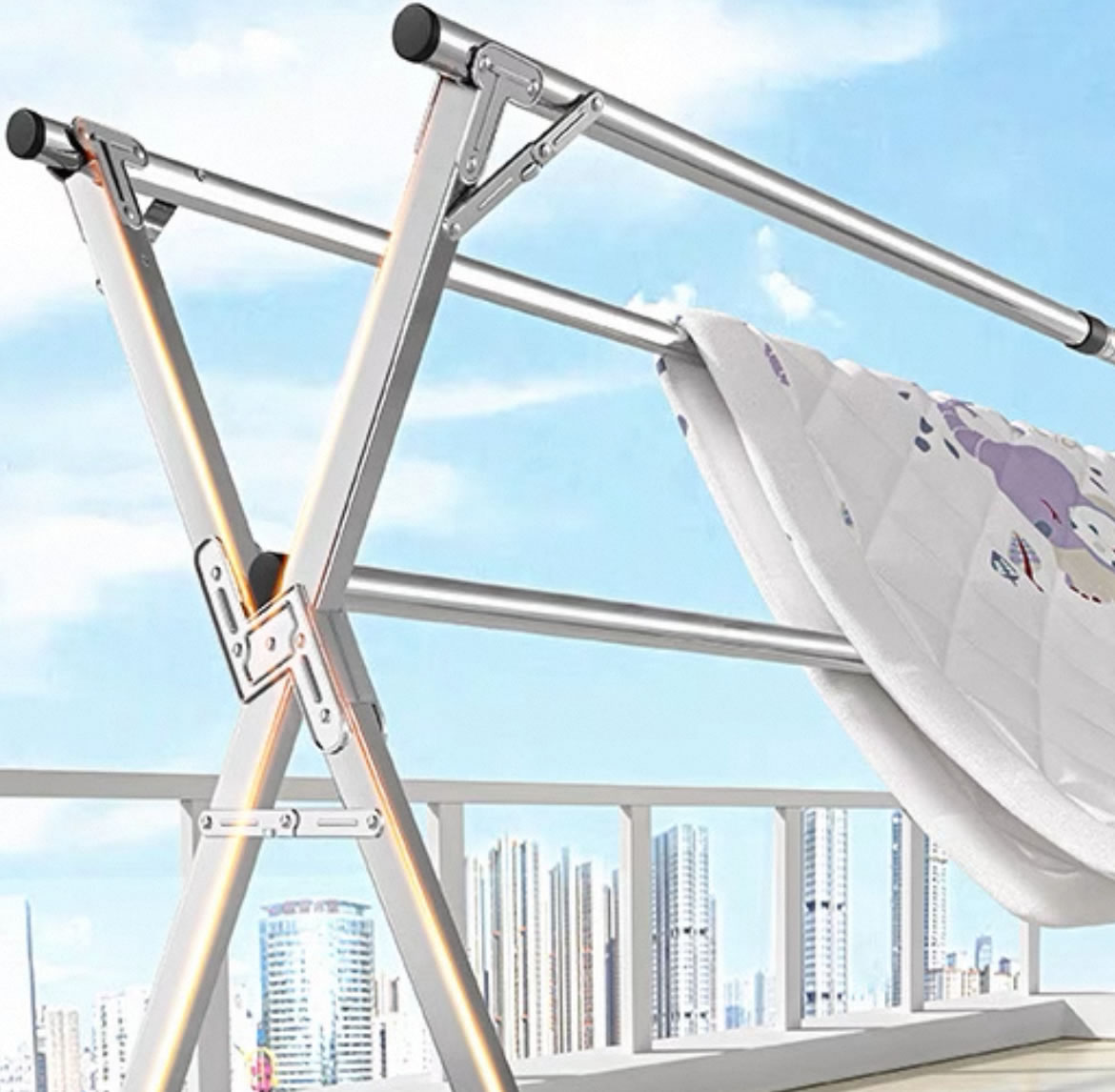

تطبيق حقيقي واحد - رف تجفيف الملابس المصنوع من الألومنيوم

كانت إحدى الشركات المصنعة لرفوف تجفيف الملابس المحمولة تستخدم مسامير الألمنيوم لتجميع مفاصل المفصلات المقصية على رفوفها القابلة للطي. كانت المسامير الموجودة من الألومنيوم الصلب، وكانت تعمل، لكن خط التجميع كان أبطأ مما أراده العميل. تتطلب قوة الإعداد العالية إعدادًا دقيقًا للضغط، وأي اختلال في المحاذاة يتسبب في تشويه أنابيب الألومنيوم الرقيقة. أراد العميل تجميعًا أسرع دون التضحية بقوة المفاصل.

قمنا بتحليل وضع الفشل: تم الإفراط في تحديد المسامير الصلبة لهذا التطبيق. وكان الحمل على المفاصل المفصلية معتدلاً - بضعة كيلوغرامات من الملابس المبللة - وكان خطر التشويه مرتفعاً لأن الأنابيب كانت رفيعة. كان الحل هو تصميم نصف أنبوبي من شأنه أن يقلل من قوة الإعداد مع الاستمرار في توفير قوة أكثر من كافية.

قامت شركة Nuote Metals بتزويد الألومنيوم بمسامير نصف أنبوبية نصف أنبوبية - ساق 4.0 مم، رأس مستدير 7.0 مم، طول برميل 10.0 مم، تشطيب عادي. يقلل التجويف نصف الأنبوبي من قوة الضبط بنسبة تزيد عن 60%، مما يزيل تشويه الأنابيب. تتوافق مادة الألومنيوم مع إطار الرف. يوفر الرأس المستدير مظهرًا نظيفًا ومتسقًا.

اختبر العميل 1000 برشام عبر 500 رف. بعد 10,000 دورة طي بحمولة 15 كجم، بدون تشويه أو ارتخاء. زادت سرعة التجميع بنسبة 35%، وانخفضت معدلات الرفض إلى الصفر تقريبًا. وهم الآن يطلبون نصف المسامير الأنبوبية على دفعات مكونة من 300000 قطعة سنويًا.

كيف يتم تحديد المسامير – ما نحتاجه منك

يتم إنتاجها خصيصًا وفقًا لمتطلباتك الدقيقة. إليك ما نحتاجه للحصول على المواصفات الصحيحة.

الأبعاد التي نحتاجها:

• قطر الساق – 1.5 ملم إلى 8.0 ملم
• طول البرميل - يقاس من الجانب السفلي للرأس إلى نهاية الساق. نحن نحسب هذا من سمك كومة المواد الخاصة بك.
• نمط الرأس - مستدير، مسطح، بيضاوي، الجمالون، المقلاة، عالمي، فطر، أو غاطس
• قطر الرأس - مطابق لمتطلبات سطح المحمل الخاص بك

الاختيارات التي تقوم بها:

• المواد - الفولاذ أو الفولاذ المقاوم للصدأ أو النحاس أو النحاس أو الألومنيوم
• التصميم – صلب أو شبه أنبوبي
• النهاية - الزنك، التخميل، المطلي، النيكل، المؤكسد، العتيقة، الخ.

إذا لم تكن متأكدًا من طول البرميل أو قطر الرأس:أرسل لنا سمك كومة المواد الخاصة بك أو جزء العينة. سوف نوصي بالأبعاد المثالية. نحن لا نتقاضى أي رسوم مقابل الاستشارة الهندسية.

عينة المهلة:5-10 أيام للمواصفات القياسية. الأدوات المخصصة: 15-20 يومًا.

من المواد الخام إلى البرشام النهائي - سير عمل الإنتاج لدينا

يتم تشكيل المسامير النصف أنبوبية من خلال التوجيه البارد - وهي عملية تشكيل المعدن في درجة حرارة الغرفة باستخدام مكابس عالية السرعة وقوالب دقيقة. وهنا كيف نفعل ذلك، خطوة بخطوة.

شراء المواد– نقوم بشراء الأسلاك المعتمدة من المطاحن المعتمدة. يأتي كل ملف مزودًا بشهادة اختبار المطحنة ورقم الحرارة لإمكانية التتبع الكامل. نحن لا نقبل الملفات دون التوثيق المناسب.

فحص المواد الواردة– يتم فحص كل ملف من حيث القطر (ميكرومتر ليزر، ±0.02 مم) والصلابة (اختبار روكويل). بالنسبة للصلب، نحتاج إلى HRB 70-85. يتحقق المطياف من تكوين المواد. يتم رفض أي ملف خارج المواصفات قبل أن يصل إلى أرضية الإنتاج.

العنوان البارد- يتغذى السلك في رأس بارد متعدد المحطات. في تسلسل واحد مستمر:

• يتم رسم السلك إلى قطر الساق الدقيق
• قطع إلى طول فارغ دقيق
• الضربة الأولى تربع الفراغ
• الضربة الثانية تشكل الرأس (أي من أنماط الرأس الثمانية)
• الضربة الثالثة تقذف التجويف شبه المجوف بعمق 45-55%

تصفيح أو طلاء– يتم تطبيق الزنك أو التخميل أو الطلاء أو النيكل أو الأكسدة أو التشطيبات الأخرى على النحو المحدد. يتم التحقق من سمك الطلاء بواسطة XRF.

التفتيش النهائي- فرز بصري بنسبة 100% للأبعاد الحرجة. تم التحقق من عينة AQL يدويًا. تقرير الأبعاد والشهادة الصادرة مع كل دفعة.

ما الذي يجعل الرأس البارد يعمل مع المسامير الأنبوبية النصفية:

• يجب أن يكون عمق التجويف دقيقًا - ضحلًا جدًا، وتبقى قوة الضبط عالية؛ عميق جدًا، والانتزاع ضعيف.
• يؤدي العمل على البارد إلى تصلب المادة، مما يزيد من صلابة السطح بنسبة 15-20% بدون معالجة حرارية.
• يتم تضمين الاتساق في العملية - كل برشام يتطابق مع الأول.

مراقبة الجودة – ما نتحقق منه، ولماذا هو مهم

عملية التفتيش لدينا:

• السلك الوارد – يتم فحص القطر والصلابة قبل بدء الإنتاج. يتحقق المطياف من تكوين المواد.
• المقالة الأولى – 10 مسامير مقاسة على جهاز المقارنة الضوئية. تم التحقق من كل الأبعاد - الساق، الرأس، طول البرميل، وعمق التجويف.
• قيد المعالجة – 5 مسامير برشام كل 500 قطعة. تم فحص الأبعاد الحرجة باستخدام الفرجار الرقمي. أي انجراف يوقف الصحافة.
• اختبار الإعداد – يتم وضع كل 2000 قطعة في مادة العينة. تم فحص كلينش بحثًا عن التماثل والضيق والشقوق.
• الفرز النهائي – فحص بصري 100%. تم التحقق من عينة AQL يدويًا.

ماذا يقول عملاؤنا - ردود فعل حقيقية

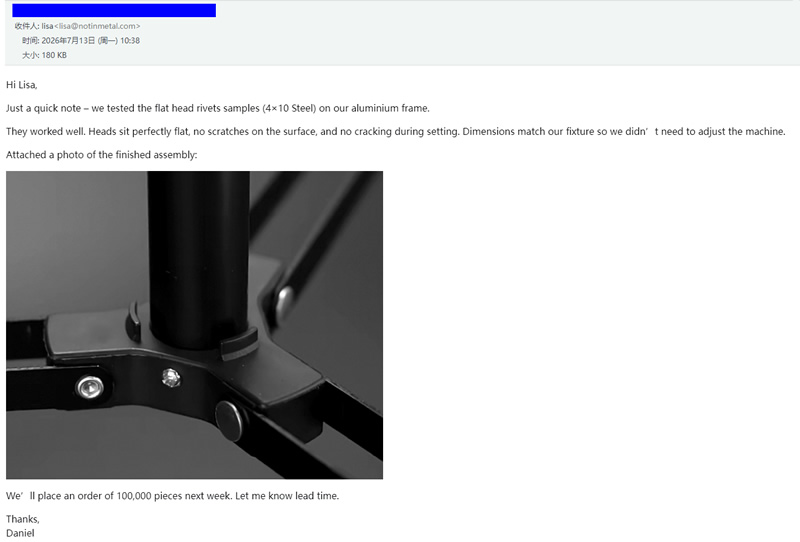

نحن لا ندعي الجودة فحسب، بل نسمح لعملائنا بالتحدث نيابةً عنا. الصور أعلاه تظهر تعليقات حقيقية من العملاء الذين استخدموا المسامير النصف أنبوبية لدينا في خطوط الإنتاج الخاصة بهم. بدءًا من مصنعي الأثاث وحتى مجمعي الإلكترونيات، فإنهم يشاركون تجاربهم فيما يتعلق بجودة منتجاتنا وموثوقية التسليم والدعم الفني.

طلبك - ما نرسله لك

عندما تصل المسامير الخاصة بك، فإنك تحصل على أكثر من مجرد المنتج. نقوم بتضمين سجل كامل لما تم تصنيعه وكيف تم التحقق منه.

ماذا ستجد في الصندوق:

• المسامير في أكياس بولي مختومة - تحمل رقم الجزء ورقم الدفعة والكمية. لا أجزاء فضفاضة، لا التخمين.
• شهادة المواد - التركيب الكيميائي وخصائص الشد من الملف الأصلي. يمكن إرجاعها إلى رقم الحرارة.
• ورقة التفتيش - القياسات الفعلية لعشرة مسامير من مجموعتك. نسجل قطر الساق، وقطر الرأس، وارتفاع الرأس، وطول البرميل، وعمق التجويف.
• شهادة الانتهاء - بالنسبة للمسامير المطلية، التحقق من سمك XRF.
• وثيقة المطابقة - موقعة من قبل مدير ضمان الجودة لدينا، مع رقم دفعة فريد لإمكانية التتبع.
• نحتفظ بنسخ لمدة خمس سنوات - لكننا ننصحك بالاحتفاظ بنسختك أيضًا.

معتمد لـ:ISO 9001:2015، بنفايات، الوصول

ثلاثة أسئلة نجيب عليها كثيرًا

س 1: أنا أستخدم نصف المسامير الأنبوبية وتستمر في التشقق أثناء الإعداد. ما الذي يسبب هذا وكيف يمكنني إصلاحه؟

ج: يعد التشقق أثناء الإعداد أحد أكثر المشكلات شيوعًا التي نسمع عنها. فيما يلي الأسباب والحلول الأكثر احتمالا:

السبب 1: مادة خاطئة للتطبيق. تتصلب أعمال الفولاذ المقاوم للصدأ بسرعة وتكون أكثر عرضة للتشقق من الفولاذ أو النحاس. إذا كنت تستخدمغير القابل للصدأ نصف المسامير الأنبوبيةوفي حالة تعرضك للشقوق، فكر في التحول إلى الفولاذ منخفض الكربون أو النحاس - فهي أكثر تسامحًا أثناء الإعداد.

السبب 2: عمق التجويف عميق جدًا. إذا تجاوز التجويف 55% من طول البرميل، فإن سمك الجدار المتبقي يكون رقيقًا جدًا بحيث لا يدعم عملية التدحرج. الحل بسيط – يمكننا ضبط عمق التجويف إلى 45-50% من طول البرميل. أرسل لنا برشامك الحالي وسنقوم بقياس عمق التجويف.

السبب 3: قوة الإعداد عالية جدًا. تحتاج المسامير الأنبوبية النصفية إلى 25-30% فقط من القوة المطلوبة للمسامير الصلبة. إذا تم ضبط مكبسك على مستوى عالٍ جدًا، فسوف يتشقق الجدار المجوف بدلاً من أن يتدحرج بسلاسة. قلل قوة الإعداد بنسبة 30% واختبر مرة أخرى.

السبب 4: سمك رصة المواد غير صحيح. إذا كان طول البرميل قصيرًا جدًا، فإن الجزء المجوف يصل إلى الأسفل قبل أن يتم تشكيل الوصلة بالكامل. يجب أن يكون طول البرميل أطول بمقدار 1.5-2.0 مم من إجمالي سمك كومة المواد لديك. قم بقياس سمك المكدس الخاص بك وأرسله إلينا - وسوف نتحقق من طول البرميل.

إذا لم يحل أي من هذه المشكلة، أرسل لنا عينة من المسامير المتشققة ومجموعة المواد الخاصة بك. سنقوم بتحليل الفشل والتوصية بإصلاح محدد - دون مقابل.

س2: هل يمكنني استخدامها في التطبيقات الخارجية؟

ج: نعم، بالمواد والتشطيب المناسبين. بالنسبة للتطبيقات الخارجية، نوصي بما يلي:

الفولاذ المقاوم للصدأ (304 أو 316) مع لمسة نهائية خاملة لمقاومة التآكل بشكل دائم

فولاذ مطلي بالزنك مع كرومات أصفر لمدة 96 ساعة من مقاومة رش الملح (مناسب للاستخدام الخارجي المحمي)

ألومنيوم مع لمسة نهائية مؤكسدة للتركيبات الخارجية خفيفة الوزن

س3: كيف أختار طول البرميل الصحيح لنصف برشام أنبوبي؟

ج: حدد طول البرميل بحوالي 1.5-2.0 ملم أطول من إجمالي سمك مجموعة المواد لديك. على سبيل المثال، إذا كنت تقوم بضم ورقتين مقاس 2 مم (إجمالي 4 مم)، فاختر برميلًا بطول 5.5-6.0 مم. يوفر هذا الطول الإضافي مادة كافية للقسم المجوف ليتدحرج للخارج ويشكل ثباتًا آمنًا دون الوصول إلى القاع. إذا كان البرميل قصيرًا جدًا، فسيكون الانتزاع ضعيفًا. طويل جدًا، وقد ينهار البرميل. أرسل لنا سمك مجموعة المواد الخاصة بك، وسنوصي بالطول الدقيق.
