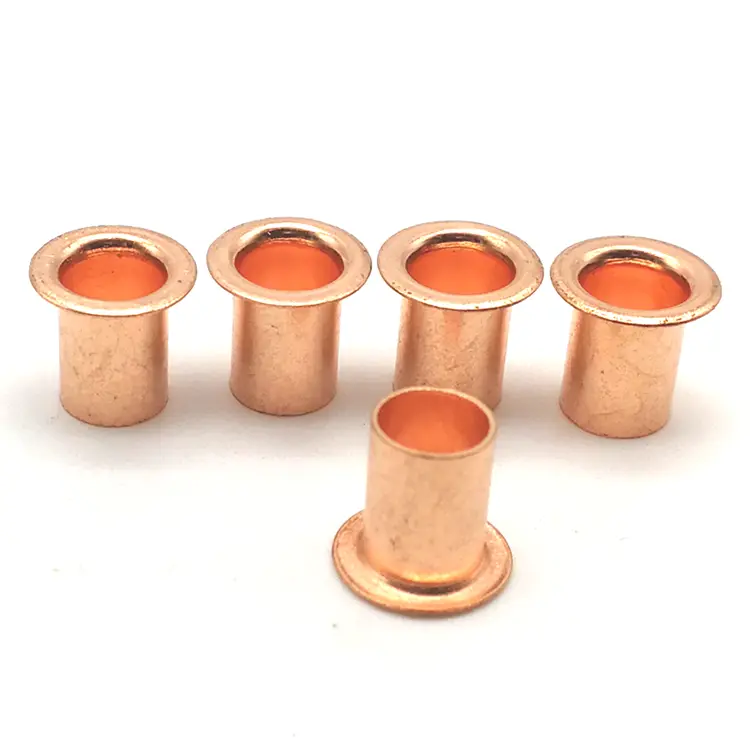

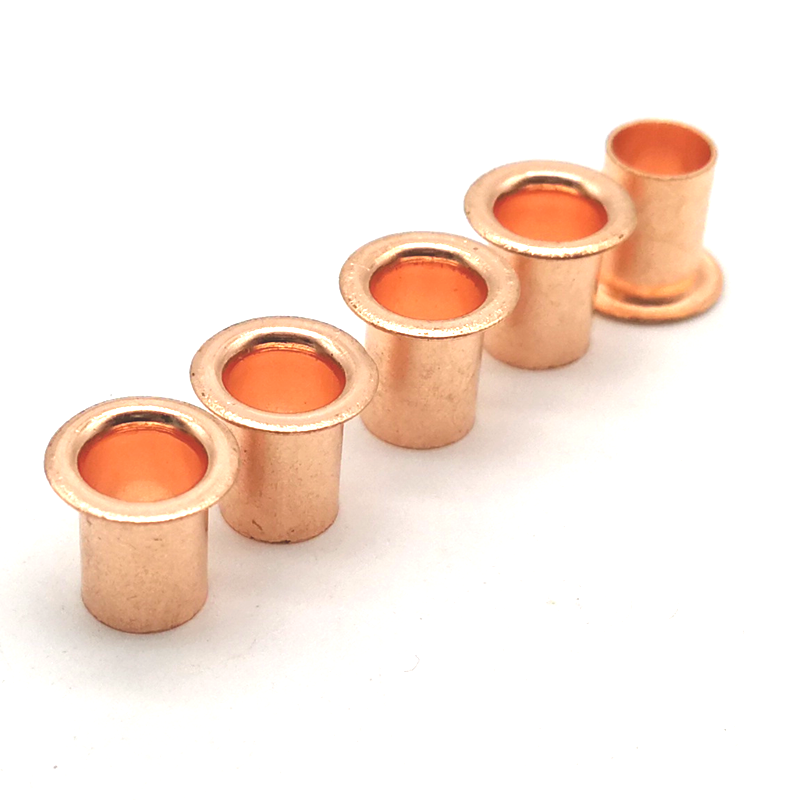

المسامير النحاسية الأنبوبية

المسامير الأنبوبية النحاسية عبارة عن مثبتات مجوفة بالكامل مصنوعة من مخزون أنابيب النحاس النقي C11000. يوفر النحاس أعلى توصيل كهربائي وحراري لأي مادة برشام شائعة - 100% IACS - وهو مضاد للميكروبات بشكل طبيعي. اجمع بين هذه الخصائص مع التثبيت منخفض القوة لعمود مجوف، وستحصل على أداة تثبيت يمكنها حمل التيار ونقل الحرارة ومقاومة البكتيريا - كل ذلك أثناء الإعداد بأقل قدر من القوة.

عندما تحتاج مجموعتك إلى توصيل الكهرباء، أو نقل الحرارة، أو الحفاظ على سطح صحي - فهي الحل الهندسي.

النحاس مقابل النحاس – مقارنة التوصيلية الكهربية

اختر النحاس عندما: يجب أن يحمل البرشام تيارًا كهربائيًا. يحتاج التجميع إلى نقل الحرارة. الخصائص المضادة للميكروبات مطلوبة. أنت بحاجة إلى أعلى موصلية متوفرة في أداة التثبيت المجوفة.

C11000 النحاس - خصائص المواد

نقوم بتصنيعها من النحاس النقي C11000:

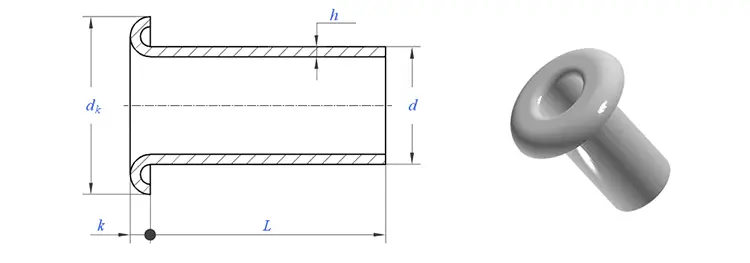

أنماط الرأس – ما نقدمه

تتوفر المسامير الأنبوبية النحاسية بثلاثة أنماط للرأس:

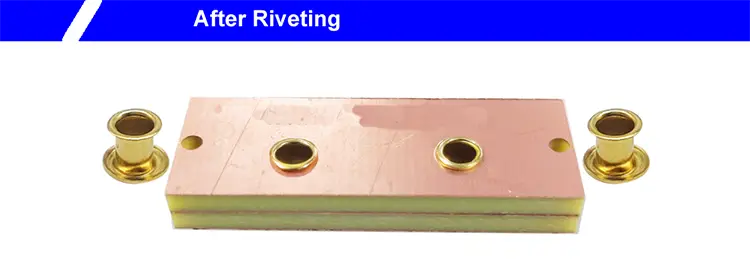

تطبيق حقيقي واحد - اتصال بسبار التأريض الكهربائي

احتاجت إحدى الشركات المصنعة لمعدات التوزيع الكهربائية إلى أداة تثبيت دائمة وموصلة لتأريض توصيلات قضبان التوصيل. قدمت المسامير النحاسية السابقة ما يقرب من 28% من موصلية IACS - وهي ليست كافية لتطبيق التيار العالي. توفر المسامير النحاسية الصلبة 100% من IACS ولكنها تتطلب قوة إعداد عالية تؤدي في بعض الأحيان إلى إتلاف عزل قضيب التوصيل. احتاج العميل إلى موصلية النحاس من خلال تركيب برشام مجوف منخفض القوة.

لقد قمنا بتوريد المسامير الأنبوبية النحاسية C11000 – ساق 6.0 مم، رأس مستدير 11.0 مم، طول البرميل 12.0 مم، تشطيب عادي. يوفر النحاس IACS بنسبة 100% الأداء الكهربائي المطلوب. يتوهج العمود المجوف بالكامل إلى الخارج بأقل قدر من القوة - ولا يسبب ضررًا لعزل قضيب التوصيل. شكل سطح النحاس الطبيعي طبقة واقية بمرور الوقت. قام العميل باختبار 500 برشام عبر 100 مجموعة من قضبان التوصيل. بعد 5000 دورة حرارية واختبار الاهتزاز، لم يكن هناك فقدان للتوصيل، ولم يحدث أي فشل. وهم الآن يطلبون مساميرنا على دفعات تبلغ 100000 قطعة سنويًا.

كيف نقوم بتصنيعها – قطع الأنابيب + الرأس

تبدأ المسامير الأنبوبية النحاسية كمخزون من أنابيب النحاس. النحاس ناعم ومرن، مما يجعله مثاليًا للتصنيع القائم على الأنابيب.

1. شراء مخزون الأنابيب– أنبوب نحاسي C11000 معتمد من المطاحن المعتمدة. تأتي كل دفعة مع شهادة اختبار المطحنة ورقم الحرارة.

2. فحص المواد الواردة- تم فحص مخزون الأنبوب للتأكد من القطر الخارجي (±0.02 مم)، وسمك الجدار، وتركيبة المادة (مقياس الطيف). يتم رفض الأنابيب خارج المواصفات.

3. قطع الأنبوب– يتم قطع الأنبوب إلى طول فارغ دقيق. كل فراغ يصبح برشام واحد.

4. العنوان– يتم وضع أنبوب القطع الفارغ في مكبس العنوان. يشكل قالب الكربيد الرأس (مستديرًا أو مسطحًا أو غاطسًا) من أحد طرفيه.

5. التشذيب- تتم إزالة الفلاش الموجود حول حافة الرأس.

6. تراجع- يتم التخلص من النتوءات الدقيقة.

7. التفتيش النهائي– فرز بصري 100%. تم التحقق من عينة AQL يدويًا. تم إصدار تقرير الأبعاد وشهادة المواد وشهادة المطابقة.

عينة المهلة:5-7 أيام قياسية؛ الأدوات المخصصة: 15-20 يومًا.

عملية مراقبة الجودة لدينا

نحن نتبع نظام فحص متعدد الطبقات لكل دفعة من المسامير الأنبوبية النحاسية - بدءًا من المواد الواردة وحتى المنتج النهائي.

فحص المواد الواردة – يتم فحص مخزون الأنبوب للتأكد من القطر الخارجي، وسمك الجدار، وتركيب المواد. يتحقق مقياس الطيف من درجة النحاس C11000 (≥99.9%). يتم رفض أي مادة خارج المواصفات قبل أن تصل إلى أرضية الإنتاج.

الإعداد والفحص الأول - عند تركيب الأدوات، يتم فحص المسامير العشرة الأولى تحت التكبير بحثًا عن عيوب السطح. يتم قياس كل البعد – قطر الرأس، ارتفاع الرأس، قطر الساق، طول البرميل، وسمك الجدار – على مقارن بصري. لا يمكن متابعة الدفعة ما لم تتطابق جميع الأبعاد مع الرسم.

المراقبة أثناء العملية - أثناء الإنتاج الضخم، يقوم المشغلون بسحب 5 مسامير برشام كل 500 قطعة. يتم فحص الأبعاد الحرجة باستخدام الفرجار الرقمي. يؤدي أي انحراف يتجاوز التسامح إلى إيقاف الضغط الفوري وتعديل الأدوات.

التحقق من التثبيت - كل 2000 قطعة، نقوم بوضع 3 مسامير في عينة من المادة الفعلية الخاصة بك. يتم فحص الوصلة الملفوفة للتأكد من التماثل والضيق والتشكيل الخالي من الشقوق. هذا يؤكد أن البرشام يعمل بشكل صحيح في التجميع الخاص بك.

اختبار التآكل (إذا لزم الأمر) - بالنسبة للتطبيقات الخارجية أو البحرية، يتم وضع العينات في غرفة رش الملح الخاصة بنا وفقًا لمعيار ASTM B117. يتم إصدار شهادة مع الدفعة.

الفحص النهائي للصادر – يمر كل برشام عبر آلة فرز بصري مزودة بكاميرات عالية السرعة. يتم إخراج الرفض تلقائيًا. بعد الفرز، يتم التحقق يدويًا من عينة AQL العشوائية (المستوى الثاني، 1.0).

يتم الاحتفاظ بجميع سجلات التفتيش لمدة خمس سنوات ويتم تضمينها مع كل شحنة. في حالة حدوث مشكلة ميدانية، يمكننا تتبع الدفعة وسحب الملف الكامل.

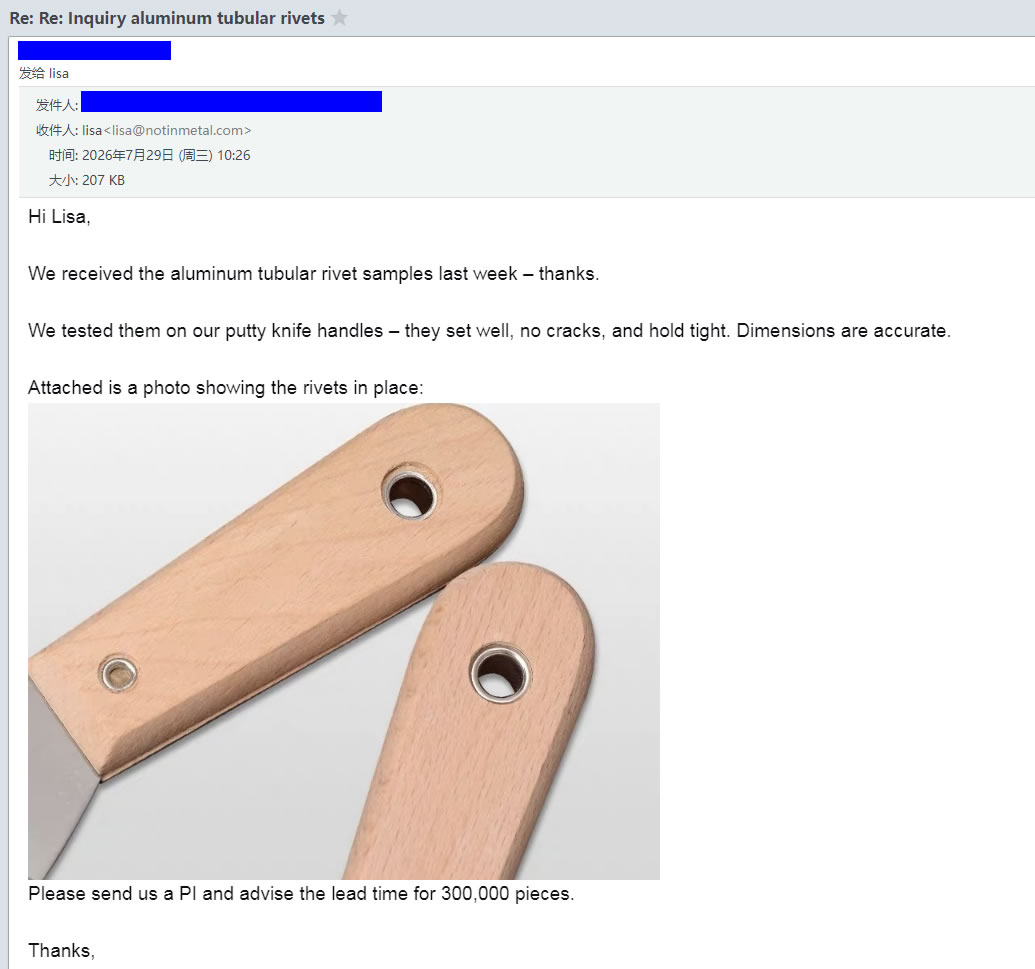

ماذا يقول عملاؤنا - ردود فعل حقيقية

نسمح لعملائنا بالتحدث نيابة عنا. تُظهر الصور أعلاه تعليقات حقيقية من الشركات المصنعة التي استخدمت المسامير الأنبوبية الخاصة بنا في خطوط إنتاجها - بدءًا من شركات تصنيع المعدات الكهربائية إلى موردي الأجهزة البحرية إلى الشركات المصنعة للمعدات الغذائية.

نحن نحافظ على إمكانية التتبع الكاملة ووثائق الجودة لكل دفعة:

• شهادات المواد – شهادات اختبار المطحنة التي يمكن إرجاعها إلى الملف الأصلي
• تقارير فحص الأبعاد – القياسات الفعلية من كل دفعة
• تقارير اختبار الموصلية – التحقق من IACS (إذا طلب ذلك)
• شهادة المطابقة – موقعة، ويمكن تتبع الدفعة منها

ثلاثة أسئلة نجيب عليها كثيرًا

س: "لماذا تختار المسامير الأنبوبية النحاسية بدلاً من المسامير الأنبوبية النحاسية للتطبيقات الكهربائية؟"

ج: يوفر النحاس موصلية IACS بنسبة 100%؛ عروض النحاس ~ 28%. إذا كان البرشام الخاص بك يجب أن يحمل تيارًا، فإن النحاس هو الخيار الصحيح. يعتبر النحاس أكثر صلابة ويوفر مقاومة أفضل للتآكل في التطبيقات الميكانيكية - ولكن بالنسبة للتوصيل الكهربائي أو التوصيل الحراري أو متطلبات مضادات الميكروبات، فإن النحاس يفوز في كل مرة. بالنسبة لحالة قضيب التوصيل المذكورة أعلاه، كان العميل بحاجة إلى موصلية IACS بنسبة 100%، لذلك كان النحاس هو الخيار الوحيد.

س: "هل تتآكل؟ لماذا يتغير لونها؟"

ج: النحاس لا يصدأ، فهو يشكل طبقة حماية مع مرور الوقت. يحمي هذا الزنجار المعدن الأساسي، ويطيل عمره في البيئات الخارجية. يعد تغير اللون من الأحمر الفاتح إلى البني الداكن أو الأخضر أمرًا تجميليًا ولا يؤثر على الأداء الميكانيكي أو الكهربائي. إذا كنت بحاجة إلى الحفاظ على لمسة نهائية لامعة، فحدد المسامير الأنبوبية النحاسية (اللامعة) أو المطلية. بالنسبة لعلبة قضيب التوصيل المذكورة أعلاه، اختار العميل تشطيبًا عاديًا لأن الزنجار كان مقبولًا في العلبة الكهربائية الداخلية.

س: "أين يتم استخدامها بشكل شائع؟"

ج: يتم استخدامها عبر مجموعة واسعة من الصناعات التي تكون فيها خصائص التوصيل أو الخصائص المضادة للميكروبات أمرًا بالغ الأهمية:

بالنسبة لعلبة قضيب التوصيل المذكورة أعلاه، كانت المسامير الأنبوبية النحاسية هي الاختيار الصحيح - فقد وفرت موصلية IACS بنسبة 100% مع تركيب منخفض القوة، مما أدى إلى القضاء على الضرر الناجم عن المسامير النحاسية الصلبة.
