المسامير ذات الرأس الدائري النحاسي

المسامير النحاسية ذات الرأس الدائري - عندما يجب أن تتحمل الموصلية الاهتزاز والتأثير

في معظم التوصيلات الكهربائية، يعمل الرأس المسطح أو البرشام الغاطس بشكل جيد. لكن ضع هذا المفصل على محرك اهتزازي، أو تركيب بحري متضرر بالأمواج، أو حزام تأريض لعربة السكك الحديدية - وستتغير القواعد. أصبح الرأس المنخفض الذي يوفر المساحة الآن عبئًا: مادة أقل فوق الساق، ومقاومة سحب أقل، وارتخاء أسرع تحت الصدمات.

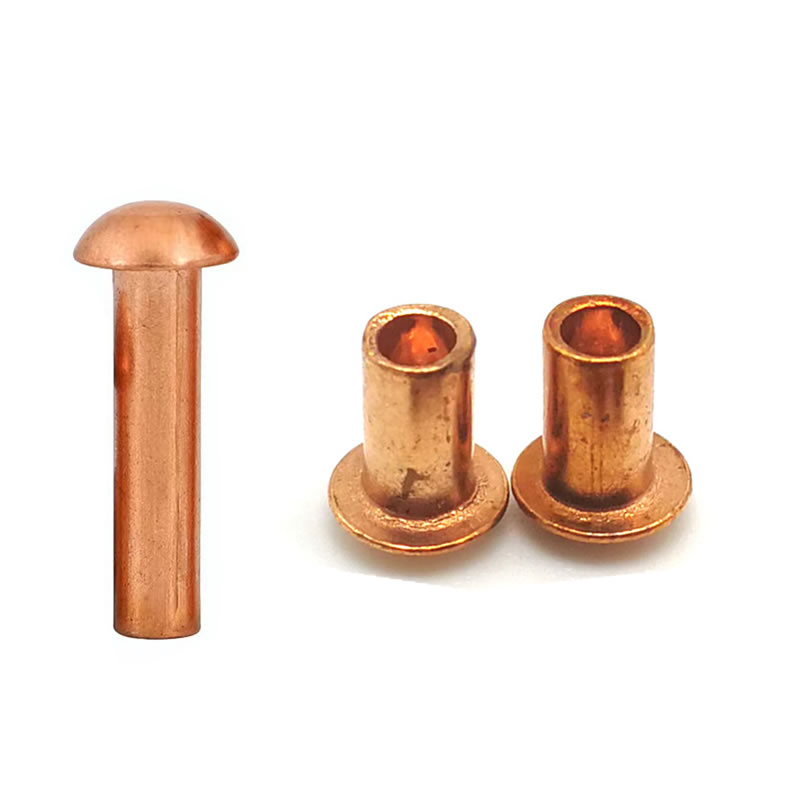

المسامير ذات الرأس الدائري النحاسيحل هذا. في Nuote Metals، نجمع بين النحاس عالي النقاء (C11000 أو C10200) مع رأس عميق مقبب يمتص التأثير، ويقاوم ارتخاء الاهتزاز، ويحافظ على موصلية منخفضة المقاومة لعقود من الزمن. هذا ليس برشام نحاسي للأغراض العامة. إنه قفل مصمم لأصعب المفاصل الكهربائية والبحرية.

المشكلة الحقيقية – أسباب فضفاضة في المعدات عالية الاهتزاز

الاهتزاز هو القاتل الصامت للمفاصل الكهربائية. يمكن أن يؤدي حزام التأريض الذي يتم فكه بمقدار 0.1 مم إلى زيادة المقاومة وتوليد الحرارة والفشل في النهاية. تعتمد المسامير النحاسية ذات الرأس المسطح القياسية على قوة التثبيت وحدها - وفي ظل الاهتزاز المستمر، تنخفض هذه القوة.

المسامير النحاسية ذات الرأس الدائريتغيير الفيزياء:

• تعمل هندسة القبة كممتص للصدمات- تنتشر طاقة التأثير على السطح المنحني بدلاً من التركيز عند تقاطع الرأس والساق.
• المزيد من كتلة المواد على الساق- مقاومة السحب أعلى بنسبة 25-30% من مكافئات الرأس المسطح.

• ميل القفل الذاتي– عند ضبطه بشكل صحيح، يقوم رأس الورشة المقبب بإنشاء تعشيق ميكانيكي يقاوم الارتخاء.

البيانات الميدانية:في اختبارات تأثير الوزن المنخفض، تمتص المسامير النحاسية ذات الرأس المستديرة طاقة أكثر بنسبة 35% من المسامير النحاسية ذات الرأس المسطحة من نفس القطر. في اختبارات الاهتزاز (10–2000 هرتز، 10 جم)، تحافظ على قوة التثبيت لمدة أطول بمقدار 3 مرات قبل إظهار ارتخاء قابل للقياس.

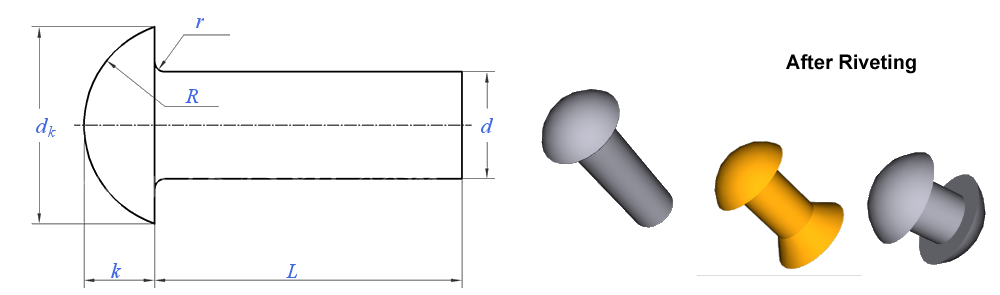

المواصفات الفنية - المسامير النحاسية ذات الرأس الدائري

تم تصنيعه وفقًا لمعادلات DIN 660 (1–8 مم) وDIN 124 (10–36 مم). الأحجام المخصصة المتاحة.

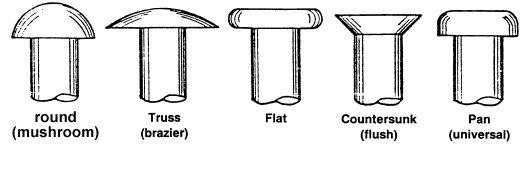

الرأس المستدير مقابل الرأس المسطح مقابل الرأس الغاطس - لتطبيقات النحاس فقط

هذه ليست مقارنة عامة للرأس. وهو خاص بنعومة النحاس وموصليته.

رأس مستدير:الأفضل للاهتزاز والتأثير. تمتص القبة الصدمات وتقاوم الارتخاء. ملف تعريف أعلى قليلاً. مفضل لمحطات المحرك، والأجهزة البحرية، وتأريض السكك الحديدية.

رأس مسطح:الأفضل للأسطح المنخفضة والخالية من العوائق. لا حاجة إلى غاطسة. لكن مقاومة الصدمات أقل - ليست مثالية للمفاصل المهتزة.

غاطسة:الأفضل لإنهاء التدفق. يتطلب ثقب مدبب. أنحف رأس = أقل مقاومة للصدمات. تجنب في المفاصل النحاسية عالية الاهتزاز.

توصيتنا:إذا كان المفصل سيهتز، فاختر مسامير رأس دائرية نحاسية من Nuote Metals. تستحق العقوبة الصغيرة المكاسب الهائلة في الموثوقية المشتركة.

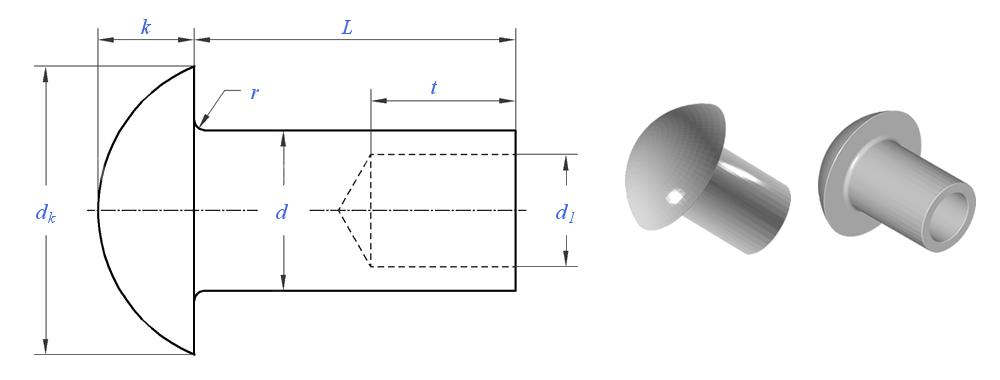

الصلبة مقابل شبه الأنبوبية – للمفاصل النحاسية المعرضة للاهتزاز

البصيرة الرئيسية:للحصول على أقصى مقاومة للاهتزاز، اختر مادة صلبة. تعمل الساق المملوءة بالكامل على إنشاء قفل ميكانيكي أقوى. يكون التثبيت شبه الأنبوبي أسرع ولكنه أقل مقاومة للارتخاء على المدى الطويل.

كيف يقوم مهندسو المعادن Nuote بمسامير رأس مستديرة من النحاس من أجل التأثير

يقوم معظم موردي البرشام النحاسية ببساطة بتبريد السلك وشحنه. نحن نفعل المزيد - لأن المسامير النحاسية ذات الرأس الدائري تفشل بشكل مختلف عن الرأس المسطح.

تحدي التشكيل:

عمل النحاس يصلب بسرعة. عند تشكيل قبة عميقة، يجب أن تتدفق المادة دون أن تتشقق عند تقاطع الرأس والعرقوب. تستخدم أدواتنا:

تشكيل تدريجي متعدد المراحل– ثلاث إلى خمس ضربات بدلا من واحدة، مما يقلل من تركيز التوتر.

أسطح القالب المصقولة- يمنع الخدوش الدقيقة التي تصبح مواقع لبدء التشقق.

الصلب التي تسيطر عليها- نقوم بتليين السلك بين المراحل لاستعادة الليونة.

اختبار التأثير الذي نقوم به:

يتم اختبار كل دفعة من المسامير النحاسية ذات الرأس الدائري من أجل:

تأثير انخفاض الوزن– وزن 5 كجم من 500 مم قياس التشوه والتشقق.

التعب الاهتزاز– مسح 10-2000 هرتز لمدة 8 ساعات، وقياس احتباس حمل المشبك.

فحص فيليه عرقوب الرأس- تكبير 20x للتحقق من سلامة نصف القطر.

لماذا يهمك هذا:

برشام ذو رأس دائري نحاسي يتشقق تحت التأثير يفشل دائرة التأريض بأكملها. يضمن التحكم في العملية لدينا أن كل برشام يمتص الصدمات بدلاً من نقلها إلى المفصل.

هذه الهندسة الخاصة بالتطبيقات هي السبب وراء قيام شركة Nuote Metals بتزويد مسامير الرأس الدائرية النحاسية لمصنعي المحركات والمقاولين البحريين وشركات إشارات السكك الحديدية في أكثر من 50 دولة.

تركيب المفاصل المعرضة للاهتزاز

حجم الثقب:د + 0.05 مم إلى د + 0.1 مم. أحكم من الفولاذ، يتدفق النحاس لملء الثقب.

قوة الإعداد:40-60% من قوة البرشام الفولاذية. تعمل القوة المفرطة على تسطيح القبة وتقليل امتصاص الصدمات.

اختيار السندان:استخدم سندانًا مقعرًا مطابقًا لنصف قطر القبة. السندان المسطح سوف يشوه الرأس ويخلق رافعات الضغط.

تشكيل رئيس المتجر:للحصول على أقصى مقاومة للاهتزاز، قم بتشكيل رأس متجر كامل ومستدير، وليس رأسًا مسطحًا. يقوم الملف الشخصي المستدير بتوزيع الحمل بشكل أفضل.

الإعدادية الكهربائية:تنظيف جميع الأسطح باستخدام كحول الأيزوبروبيل. بالنسبة للتوصيلات التي تزيد عن 10 أمبير، استخدم المسامير المعلبة أو المطلية بالفضة لمنع تكوين الأكسيد.

مسافة الحافة:≥1.5×d من مركز الثقب إلى حافة المادة.

الأسئلة المتداولة حول المسامير ذات الرأس المستديرة النحاسية

س 1: لماذا أختار برشام نحاسي ذو رأس دائري بدلاً من الرأس المسطح للتأريض الكهربائي؟

ج: القرار يعود إلى الاهتزاز والتأثير. إذا كان مفصل التأريض الخاص بك ثابتًا - مثل قضيب التوصيل في لوحة جافة ومستقرة - فإن البرشام النحاسي ذو الرأس المسطح يعمل بشكل جيد ويوفر المساحة. ولكن إذا تعرض المفصل للاهتزاز (المحركات، المولدات، عربات السكك الحديدية، المحركات البحرية) أو التأثير (حركة الأمواج، الآلات الثقيلة)، فإن الرأس المستدير هو الخيار الأفضل. يحتوي الرأس المقبب على مادة أكثر بنسبة 25-30% فوق الساق، مما يزيد من مقاومة السحب. والأهم من ذلك أن شكل القبة يمتص الصدمات بدلاً من نقلها إلى المفصل. في اختباراتنا، تحافظ المسامير النحاسية ذات الرأس الدائري على قوة تثبيت أطول بثلاث مرات من الرأس المسطح تحت نفس ملف الاهتزاز. توصي Nuote Metals بالرأس الدائري لأي تطبيق تأريض حيث تتحرك المعدات أو تهتز.

س2: كيف تؤثر نعومة النحاس على وضع مسامير الرأس المستديرة - هل يمكن أن يتشوه الرأس بسهولة؟

ج: النحاس أكثر ليونة من الفولاذ، لذا فهو يتشوه بسهولة أكبر، ولكن هذه ميزة في الواقع عند التحكم فيه بشكل صحيح. المفتاح هو استخدام قوة الإعداد الصحيحة (40-60٪ مما تستخدمه للصلب) والسندان المقعر الذي يطابق نصف قطر القبة. إذا قمت بالإفراط في الضبط، فسوف تتسطح القبة، مما يقلل من امتصاص الصدمات ومقاومة السحب. إذا لم يتم ضبطها جيدًا، فلن يتشكل رأس المتجر بشكل كامل، وسوف يرتخي المفصل. في Nuote Metals، نقدم منحنيات القوة ومواصفات السندان الموصى بها مع كل طلب. كما نقدم أيضًا مسامير رأس دائرية نحاسية شبه أنبوبية، والتي تتطلب قوة أقل وتكون أكثر تسامحًا في الإعدادات الآلية كبيرة الحجم.

Q3: هل يمكن استخدام المسامير النحاسية ذات الرأس الدائري مع قضبان التوصيل أو الألواح المصنوعة من الألومنيوم؟

ج: فقط في البيئات الداخلية الجافة، وحتى في هذه الحالة، نوصي بالحذر. النحاس والألمنيوم يختلفان غلفانيا. في وجود الرطوبة (حتى الرطوبة)، يؤدي الاتصال المباشر إلى إنشاء خلية كلفانية تؤدي إلى تآكل الألومنيوم. بالنسبة للتطبيقات الخارجية أو البحرية أو الرطبة، لا تقم بتوصيل المسامير النحاسية مباشرة بالألمنيوم. إذا كان يجب عليك الجمع بين النحاس والألمنيوم، ففكر في ما يلي: (أ) استخدام حلقة انتقالية ثنائية المعدن، (ب) مسامير نحاسية معلبة (يقلل القصدير من الإمكانات الكلفانية)، أو (ج) التبديل إلى مسامير الألومنيوم لجانب الألومنيوم. تقوم شركة Nuote Metals بتزويد كل من المسامير النحاسية والألمنيوم - ويمكننا مساعدتك في اختيار المادة المناسبة لمفاصلك وبيئتك المحددة.
