أجزاء التصنيع باستخدام الحاسب الآلي

معظم محلات الآلات متخصصة. بعض بدوره. بعض مطحنة. يقوم البعض بالأمرين معًا ولكن يرسل المعالجة الحرارية أو التشطيب إلى طرف ثالث. والنتيجة بالنسبة للمشترين هي سلسلة توريد مجزأة - بائعون متعددون، وأنظمة جودة متعددة، وتكاليف شحن متعددة، وتوجيه إصبع واحد إلى الآخر عندما يحدث خطأ ما.

تتخذ Nuote Metals نهجًا مختلفًا. نحن نصنعأجزاء التصنيع باستخدام الحاسب الآليعبر الخراطة، والطحن، والحفر، والتصنيع متعدد المحاور - كل ذلك تحت سقف واحد ونظام جودة واحد ونقطة واحدة للمساءلة. سواء كان الجزء الخاص بك يبدأ كقضيب أو قطعة معدنية أو صب، يمكننا تشغيله بالكامل وشحنه بشكل نهائي.

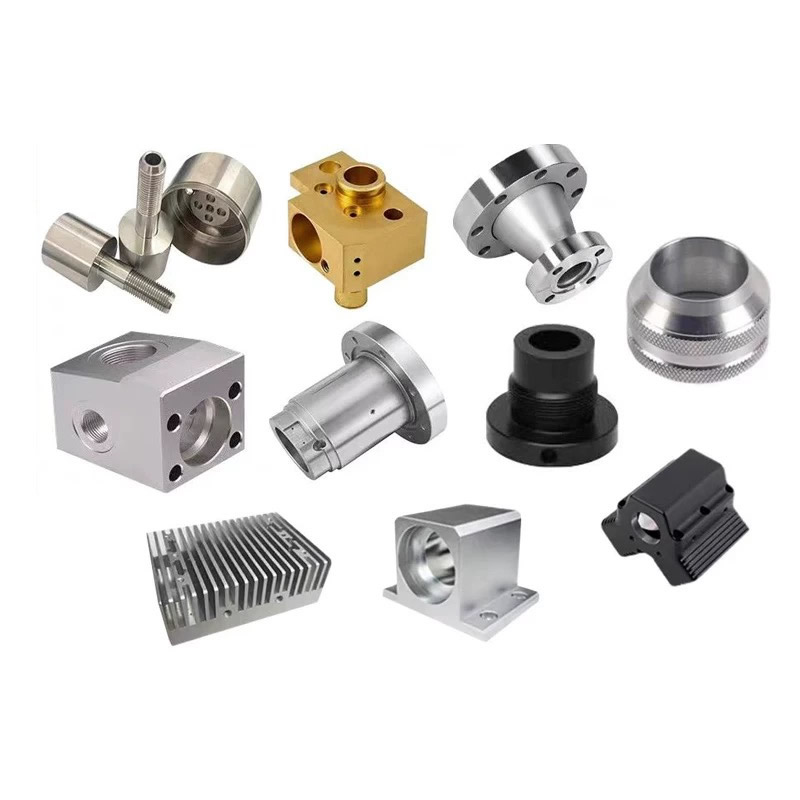

ماذا نعني بـ "أجزاء التصنيع باستخدام الحاسب الآلي"

يغطي المصطلح مجموعة واسعة من العمليات. وهنا ما نقوم به في الواقع:

تحول باستخدام الحاسب الآلي- للأجزاء الأسطوانية: الأعمدة، المسامير، الوصلات، البطانات، مكونات الصمام. مخارط مغذية بالقضبان يصل قطرها إلى 80 مم، ومخارط تصل إلى 300 مم.

الطحن باستخدام الحاسب الآلي- للأجزاء المنشورية: العلب، والأقواس، والمشعبات، والألواح، والمشتتات الحرارية. مراكز تصنيع ذات 3 محاور و4 محاور و5 محاور.

التصنيع باستخدام الحاسب الآلي متعدد المحاور– بالنسبة للهندسة المعقدة التي قد تتطلب إعدادات متعددة: الأدوات الطبية، والأجزاء الهيكلية الفضائية، والمشعبات الهيدروليكية. تقوم مراكز دوران المطحنة ذات 5 محاور بتجهيز الجزء بالكامل في إعداد واحد.

الحفر والتنصت– لأنماط الثقب والمنافذ الملولبة وممرات السوائل. مراكز حفر CNC مزودة بمبدلات آلية للأدوات.

العمليات الثانوية- إزالة الأزيز، التلميع، المعالجة الحرارية، الأكسدة، الطلاء، التخميل. داخليًا أو بالشراكة - ولكن دائمًا بموجب نظام الجودة لدينا.

لماذا يهم هذا:عندما ترسل إلينا قطعة تتطلب الخراطة، ثم الطحن، ثم المعالجة الحرارية، ثم الطحن، فأنت لا تدير أربعة بائعين. أنت تدير واحدة. وهذا يقلل من المهلة الزمنية، ويلغي الشحن بين البائعين، ويضمن تطبيق معيار جودة واحد على كل عملية.

المعدات والقدرات - ما نديره

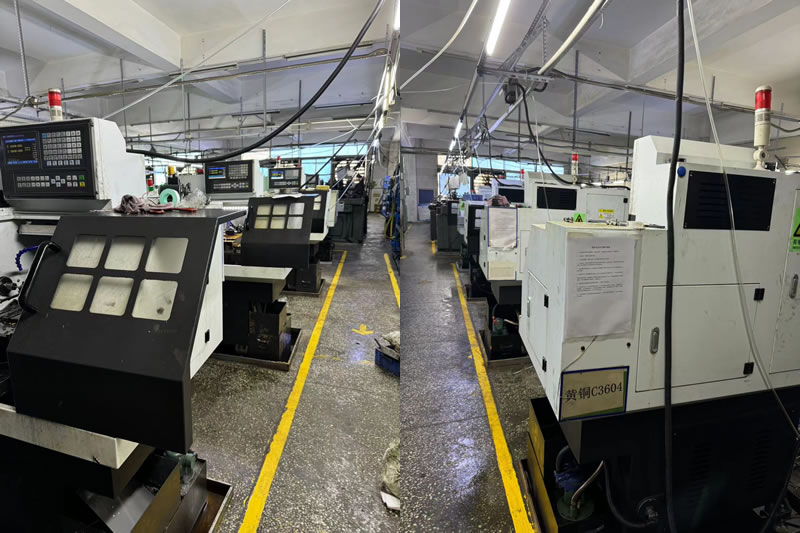

نوتي ميتالزتدير أسطولًا من المعدات المختلطة لتغطية الإنتاج الكبير الحجم والعمل المعقد منخفض الحجم.

المواد التي نقوم بتصنيعها بانتظام:

• المعادن: الفولاذ الكربوني، سبائك الفولاذ، الفولاذ المقاوم للصدأ، الألومنيوم، النحاس، النحاس، التيتانيوم، فولاذ الأدوات.
• البلاستيك: بوم، نظرة خاطفة، PTFE، نايلون، أكريليك، ABS.

التسامح: ±0.005 مم قياسي، ±0.002 مم دقة للميزات المهمة. تشطيب السطح من Ra 3.2μm إلى Ra 0.2μm.

قدرة الحجم:النموذج الأولي (1-50 قطعة)، إنتاج منخفض الحجم (50-5000)، إنتاج كبير الحجم (5000-500000+).

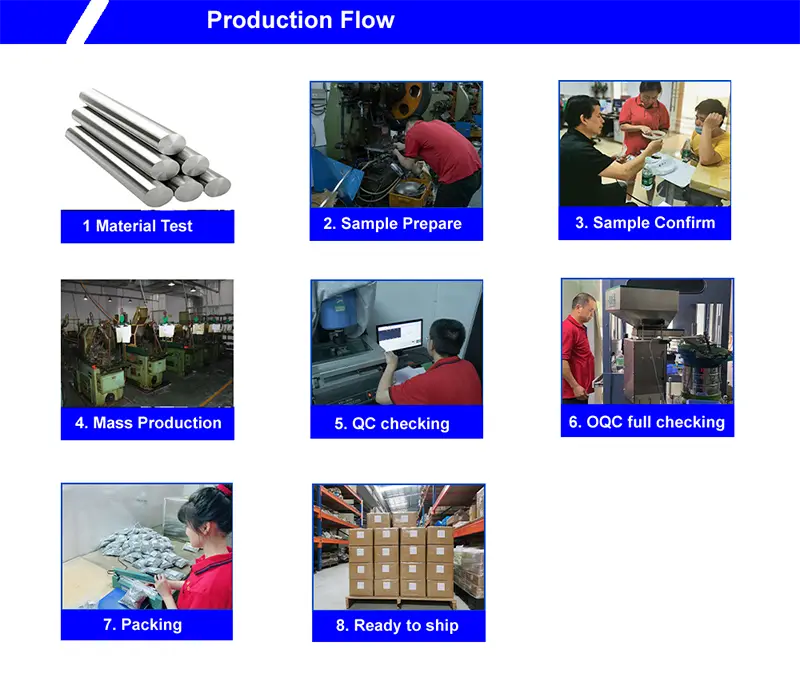

مراقبة الجودة – نظام واحد، كل عملية

نظرًا لأننا نقوم بالتصنيع والمعالجة الحرارية والتشطيب تحت سقف واحد، فإن نظام الجودة لدينا يغطي العملية بأكملها - وليس فقط خطوة التصنيع.

التحقق من المواد الواردة:

• شهادات اختبار المطحنة لكل شريط معدني أو قطعة معدنية.
• فحص الصلابة والموصلية والبنية المجهرية داخليًا.

المراقبة أثناء العملية:

• فحص المادة الأولى (FAI) لكل رقم جزء جديد.
• التحكم في العمليات الإحصائية (SPC) على الأبعاد الحرجة.
• مراقبة تآكل الأداة وتغييرات الأداة المجدولة.

التفتيش النهائي:

• فحص CMM للهندسة المعقدة.
• مقارنات بصرية للتحقق من الملف الشخصي والخيط.
• أجهزة قياس خشونة السطح.
• تقرير كامل الأبعاد وشهادة المواد مع كل شحنة.

الشهادات:الأيزو 9001:2015. الامتثال لـ RoHS و REACH متاح. وثائق PPAP عند الطلب.

مثال حقيقي – مشعب هيدروليكي مزود بفتحات متقاطعة ومنافذ ملولبة

كانت إحدى الشركات المصنعة للمعدات الهيدروليكية في أمريكا الشمالية بحاجة إلى مشعب فولاذي 4140 مزود بـ 12 فتحة متقاطعة و6 منافذ ملولبة وتفاوت تجويف يبلغ 0.01 مم. قام المورد السابق بتصنيع الجزء على مطحنة ذات 3 محاور، ثم أرسله إلى ورشة ثانية لربط الخيوط، ثم إلى ورشة ثالثة للمعالجة الحرارية. وكانت المهلة 8 أسابيع.

ما فعلناه بشكل مختلف:

• تم تصنيع المشعب بالكامل على مركز دوران طاحونة ذو 5 محاور - جميع الفتحات المتقاطعة والمنافذ والتجويف في إعداد واحد.
• إجراء المعالجة الحرارية داخل الشركة (الإرواء والتلطيف إلى 28-32 HRC).
• تم التحقق من جميع المنافذ الملولبة باستخدام مقاييس go/no-go وCMM.
• تم شحن 1200 قطعة في 5 أسابيع. قام العميل بتخفيض سلسلة التوريد الخاصة به من ثلاثة بائعين إلى بائع واحد وخفض المهلة الزمنية بنسبة 37%.

الأسئلة المتداولة حول أجزاء التصنيع باستخدام الحاسب الآلي

س 1: ما هو الفرق بين الخراطة باستخدام الحاسب الآلي والطحن باستخدام الحاسب الآلي؟

ج: تعمل عملية CNC على تدوير قطعة العمل مقابل أداة القطع الثابتة - ويتم استخدامها للأجزاء الأسطوانية مثل الأعمدة والدبابيس والموصلات. يقوم الطحن باستخدام الحاسب الآلي بتدوير أداة القطع مقابل قطعة عمل ثابتة - ويتم استخدامه للأجزاء المنشورية مثل المبيت والأقواس والمشعبات. تتطلب العديد من الأجزاء كلتا العمليتين. تقوم شركة Nuote Metals بتشغيل كل من معدات الخراطة والطحن، بالإضافة إلى مراكز دوران مطحنة ذات 5 محاور تجمع بين كليهما في إعداد واحد.

س2: هل يمكنك تصنيع أجزاء من ملفي ثلاثي الأبعاد (STEP، IGES)؟

ج: نعم. نحن نقبل ملفات STEP وIGES وPDF وDWG. يقوم فريقنا الهندسي بمراجعة كل رسم من أجل قابلية التصنيع (DFM) ويقدم تعليقات حول التفاوتات المسموح بها والوصول إلى الأدوات وتوفير التكاليف المحتملة قبل عرض الأسعار. بالنسبة للأشكال الهندسية المعقدة، يمكننا أيضًا إنتاج عينة مقالة أولى للتحقق من صحتها.

Q3: ما هي التفاوتات التي يمكنك الاحتفاظ بها في أجزاء التصنيع باستخدام الحاسب الآلي؟

ج: إن التسامح القياسي لدينا هو ±0.005 مم، مع قدرة دقة تصل إلى ±0.002 مم للميزات المهمة. يعتمد التسامح الذي يمكن تحقيقه على المادة وهندسة الأجزاء ونوع الميزة. بالنسبة للأجزاء المعالجة بالحرارة، نوصي بتحديد التفاوتات المسموح بها بعد المعالجة الحرارية أو السماح بالطحن. تقوم Nuote Metals بمراجعة كل رسم وتقدم تعليقات سوق دبي المالي حول التفاوتات القابلة للتحقيق قبل تقديم الطلب.
