الجزء المصنوع بدقة باستخدام الحاسب الآلي - عندما يجب أن تكون كل قطعة على ما يرام

يمكن لبعض المشاريع أن تتحمل بعض الأجزاء غير المطابقة للمواصفات. قوس لجزازة العشب. فاصل للرف. ولكن عندما تكون مجموعتك عبارة عن روبوت جراحي، أو حاقن وقود، أو معالج رقائق أشباه الموصلات، فقد يؤدي جزء واحد تالف إلى إغلاق خط الإنتاج أو الفشل في الميدان. ذلك هو عالمجزء آلي دقيق باستخدام الحاسب الآلي- حيث من المتوقع أن تتوافق كل قطعة مع الرسم، وليس فقط العينة.

في Nuote Metals، نقوم بتصنيع الأجزاء الدقيقة للعملاء الذين لا يستطيعون تحمل تكاليف المفاجآت. نحن لا نعتمد على أخذ العينات. نحن لا نفترض أن العملية مستقرة. نحن نتحقق من كل ميزة مهمة في كل جزء، ونقوم بتوثيق النتيجة. تشرح هذه المقالة ما يميز الجزء المصنوع آليًا بدقة عن الجزء القياسي، وكيف نقوم بتوصيله.

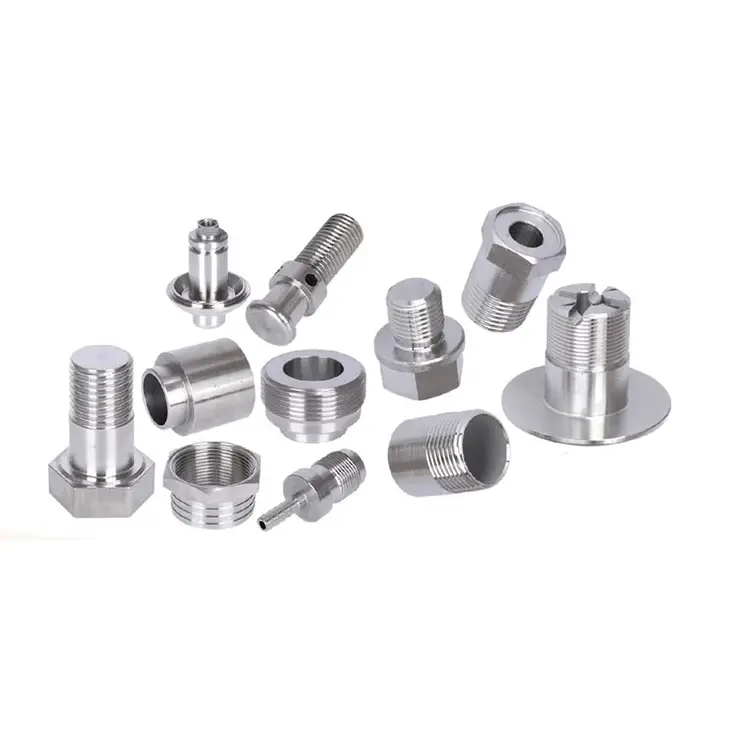

ما الذي يحدد الجزء المصنوع بدقة؟

ليس كل جزء يتم تصنيعه باستخدام الحاسب الآلي هو جزء دقيق. الفرق ليس في الآلة، بل هو المعيار الذي يجب أن يفي به الجزء.

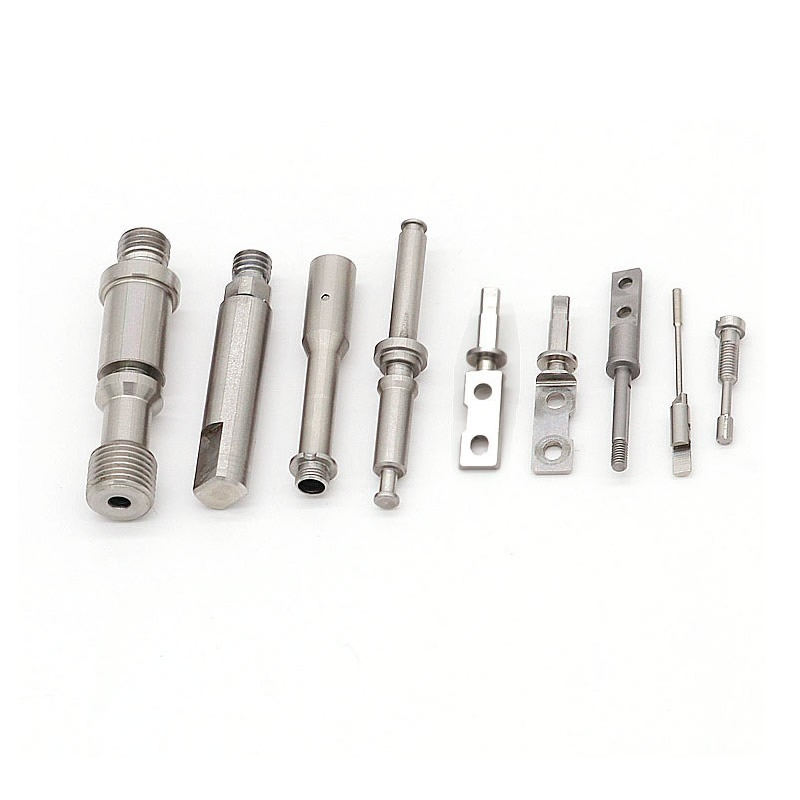

A جزء آلي دقيق باستخدام الحاسب الآلييتطلب عادة:

• التفاوتات ± 0.005 مم أو أكثر إحكامًا في الأبعاد الحرجة.
• تشطيب السطح بـ Ra 0.4μm أو أفضل على الأسطح الوظيفية.
• سلامة المواد - لا توجد شقوق أو شوائب أو طبقات مقوية للعمل.
• إمكانية التتبع الكامل - من شهادة المواد الخام إلى تقرير الفحص النهائي.
• فحص 100% للميزات الهامة، وليس أخذ العينات.

قد يصل الجزء القياسي المشكل آليًا إلى ±0.05 مم ويجتاز الفحص البصري. يجب أن يفي الجزء الدقيق بالرسم الخاص به في كل مرة، عبر الدفعة بأكملها. وهذا مستوى مختلف من التحكم في العملية.

ثلاثة أوضاع للفشل تنتهك دقة القطعة الواحدة

تفشل الدقة بطرق يمكن التنبؤ بها. تأتي معظم مشكلات دقة القطعة الواحدة من واحد من ثلاثة مصادر، ولا يمثل أي منها الآلة نفسها.

1. الانجراف الحراري أثناء التشغيل المستمر.

ينمو مغزل المخرطة أثناء تسخينه. يمكن للجزء الذي يبلغ قطره 100 مم أن ينمو بمقدار 0.02 مم مع تغيير بمقدار 10 درجات مئوية. عندما تقوم بتصنيع 50 قطعة متتالية، يتم قطع القطعة الأولى على آلة باردة والقطعة الخمسين على آلة دافئة. تنحرف الأبعاد، ليس بسبب تآكل الأداة، بل بسبب نمو الآلة. يتم الاحتفاظ بخلية الدقة لدينا عند 20 درجة مئوية ± 1 درجة مئوية. نقوم أيضًا بإجراء دورة إحماء كل صباح ونقع الأجزاء في درجة حرارة الغرفة قبل الفحص النهائي.

2. تآكل الأداة الذي يغير قوة القطع.

لا يتم قطع الحشوة البالية بشكل مختلف فحسب، بل إنها تدفع بقوة أكبر. في الأجزاء ذات الجدران الرقيقة، يؤدي هذا الانحراف إلى تغيير البعد النهائي حتى لو كان مسار الأداة متطابقًا. نحن نتتبع عمر الأداة من خلال تقليل الوقت، وليس عدد الأجزاء، وضبط الإزاحات على فترات زمنية محددة. بالنسبة للأجزاء ذات الجدران الرقيقة، نستخدم حلقات تثبيت ودعم منخفضة الضغط لتقليل الانحراف.

3. إعادة قطع الرقاقة وتلف السطح.

يتم إعادة قطع الشريحة التي تبقى في منطقة القطع، وتخدش السطح، وتغير عمق القطع الفعال. بالنسبة للجزء الدقيق، يمكن لشريحة إعادة قطع واحدة أن تدفع أحد الأبعاد إلى خارج نطاق التسامح. نحن نستخدم سائل تبريد عالي الضغط موجهًا نحو حافة القطع، ونقوم ببرمجة فترات توقف مؤقت لإخلاء الرقائق من التجاويف العميقة والثقوب المسدودة.

ثلاث مواد أكثر صلابة للأجزاء المصنعة بدقة - وكيف نتعامل معها

المواد المختلفة تفشل بشكل مختلف. هذه الثلاثة هي الأصعب في التسامح معها، وهي التي تكتسب فيها عمليتنا مكانتها.

الفولاذ المقاوم للصدأ (303، 304، 316، 17-4 ف).

العمل غير القابل للصدأ يصلب بقوة. تعمل الأداة التي يتم فركها بدلاً من القطع على إنشاء طبقة سطحية صلبة تعمل على إضعاف التمريرة التالية وتدفع البعد إلى خارج نطاق التسامح. نحن نستخدم أدوات أشعل النار عالية الإيجابية مع كربيد مطلي بـ PVD وسرعات قطع البرنامج أعلى من عتبة تصلب العمل. لمدة 17-4 PH بعد المعالجة الحرارية، ننتقل إلى CBN لتمرير النهاية.

التيتانيوم (الصف 5، الصف 2).

يوصل التيتانيوم الحرارة بشكل سيء، لذلك تتركز الحرارة عند حافة القطع. ينخفض ​​عمر الأداة بسرعة إذا كانت السرعات والتغذية شديدة للغاية. نحن نقوم بتقليل سرعات السطح بنسبة 30-40% مقارنة بالفولاذ، ونستخدم سائل تبريد عالي الضغط، ونستبدل الأدوات وفقًا لجدول زمني محدد - وليس عند تعطلها.

الفولاذ المعالج بالحرارة (4140، 4340، D2، 440C).

فوق 40 HRC، يتآكل الكربيد بسرعة كبيرة جدًا بحيث لا يتحمل التسامح. نحن نستخدم أدوات CBN أو السيراميك للخراطة الصلبة، وعجلات أكسيد الألومنيوم للطحن. بالنسبة إلى 440 درجة مئوية عند 58-60 HRC، نقوم بتصنيع الحجم الكبير والمعالجة الحرارية ثم الطحن حتى التسامح النهائي باستخدام نفس مرجع عملية الخراطة.

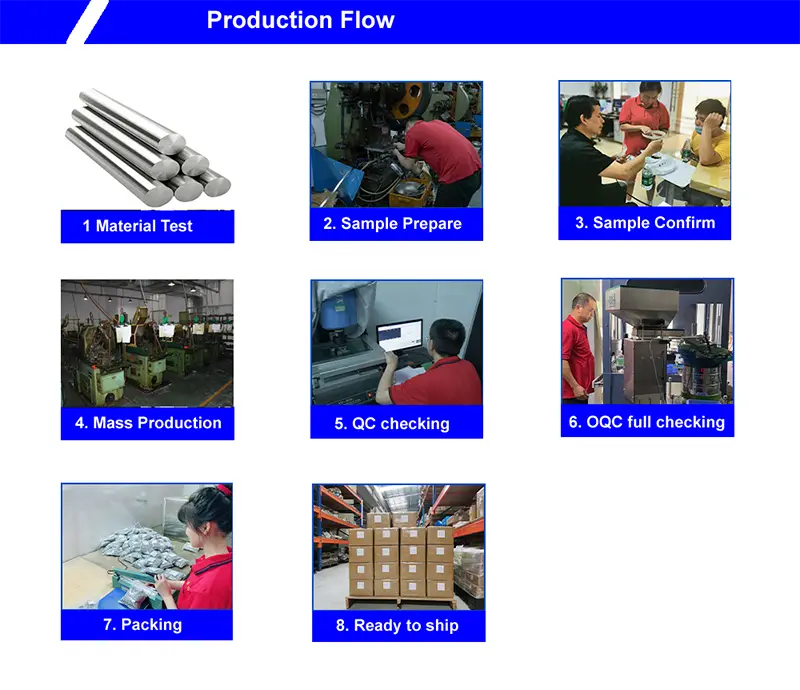

التحقق من الجودة - التفتيش بنسبة 100%، وليس أخذ العينات

A جزء آلي دقيق باستخدام الحاسب الآليلا تكون جيدة إلا بقدر التفتيش الذي يتحقق منها. نحن لا نعتمد على أخذ العينات للميزات الهامة.

التفتيش أثناء العملية:يتم قياس الأبعاد الحرجة أثناء التشغيل الآلي. يتم ضبط الإزاحات قبل أن ينحرف الجزء عن نطاق التسامح.

التفتيش النهائي:يتم قياس كل ميزة مهمة على CMM أو باستخدام أجهزة قياس مخصصة. يتم التحقق من الانتهاء من السطح باستخدام مقياس التعريف. يتم التحقق من الاستدارة والتركيز باستخدام Talyrond عند تحديدهما.

التوثيق:تشتمل كل شحنة على تقرير أبعاد يوضح القيم المقاسة الفعلية - وليس مجرد النجاح/الفشل. يتم تضمين شهادات المواد وسجلات المعالجة الحرارية. بالنسبة للأجزاء الهامة، فإننا نقدم سجل تتبع كامل من المواد الخام إلى الجزء النهائي.

الشهادات:الأيزو 9001:2015. وثائق PPAP عند الطلب.

مثال حقيقي – التركيب البصري لمعدات أشباه الموصلات

احتاجت إحدى الشركات المصنعة لمعدات أشباه الموصلات اليابانية إلى حامل بصري من الألومنيوم بتسامح مع التجويف يبلغ 0.002 مم، وتركيز يبلغ 0.003 مم، وسطح نهائي Ra 0.1μm. سيحمل الحامل عدسة في نظام فحص الرقاقة، وأي انحراف من شأنه أن يؤدي إلى تشويش الصورة.

لم يتمكن موردهم السابق من الحفاظ على التركيز بعد الأنودة. أضاف الطلاء سمكًا يتراوح بين 0.005 و0.01 مم، مما دفع التجويف إلى خارج نطاق التسامح. لقد قمنا بحل المشكلة عن طريق تشكيل التجويف بحجم كبير للتعويض عن نمو الأنودة، والتحقق من التركيز باستخدام Talyrond قبل الطلاء وبعده، واستخدام مقياس توصيل مخصص لمحاكاة ملاءمة العدسة.

قمنا بشحن 1200 قطعة دون أي رفض. ألغى العميل الفحص الوارد — وتم قبول تقارير CMM الخاصة بنا باعتبارها سجل الجودة.

الأسئلة المتداولة حول الأجزاء المصنعة بدقة باستخدام الحاسب الآلي

س 1: ما الفرق بين دقة القطعة الواحدة واتساق الدفعة؟

ج: دقة القطعة الواحدة تعني أن جزءًا واحدًا يلبي الرسم. اتساق الدفعة يعني أن كل جزء في الدفعة يتوافق مع الرسم. أجزء آلي دقيق باستخدام الحاسب الآلييجب أن يحقق كلا الأمرين. يمكن التحقق من دقة القطعة الواحدة عن طريق قياس جزء واحد بعناية. يتطلب اتساق الدُفعة التحكم في العملية - الإدارة الحرارية، وتتبع تآكل الأدوات، والفحص أثناء العملية - بحيث يكون الجزء 1 والجزء 500 متطابقين. في Nuote Metals، نحن نتحكم في العملية، وليس فقط المقالة الأولى.

Q2: هل يؤدي الفحص بنسبة 100% إلى زيادة التكلفة والمهلة الزمنية؟

ج: نعم، ولكن أقل مما تتوقع. بالنسبة لمعظم الأجزاء الدقيقة، يضيف الفحص بنسبة 100% 10-15% إلى تكلفة الوحدة و2-3 أيام إلى المهلة الزمنية. وهذا أقل بكثير من تكلفة فشل الحقل أو إغلاق الخط. نحن نستخدم أجهزة قياس أثناء العملية وتركيبات مخصصة لجعل الفحص سريعًا وقابلاً للتكرار. بالنسبة للكميات الكبيرة جدًا، يمكننا الانتقال إلى الفحص البصري الآلي أو مسح CMM لتقليل وقت الدورة مع الحفاظ على تغطية بنسبة 100%.

س3: ماذا يحدث إذا كان أحد الأبعاد الحاسمة خارج نطاق التسامح ولكن الباقي مثالي؟

ج: لا يتم شحن الجزء. نحن لا نبيع الأجزاء غير المطابقة للمواصفات باعتبارها "ذات جودة ثانية" أو "تستخدم كما هي". يتم قياس كل ميزة مهمة، ويتم تسجيل كل قياس. إذا فشل جزء ما، يتم عزله ومراجعته. بالنسبة للميزات غير المهمة، قد نقدم طلبًا للانحراف، ولكن فقط بموافقة كتابية منك. بالنسبة للميزات الهامة، ليس هناك استثناء. هذا هو ما يعنيه تسليم أجزء آلي دقيق باستخدام الحاسب الآلييمكنك الوثوق.
