المكونات الدقيقة للمجموعات المهمة – عندما تكون كل واجهة مهمة

يتم الحكم على الجزء الدقيق من خلال الرسم الخاص به. يتم الحكم على المكون الدقيق من خلال مدى ملاءمته أو تحركه أو إغلاقه أو سلوكه عند تجميعه مع الآخرين. يغير هذا الاختلاف كل شيء — التفاوتات التي تمتلكها، والميزات التي تفحصها، والاختبارات التي تجريها قبل الشحن.

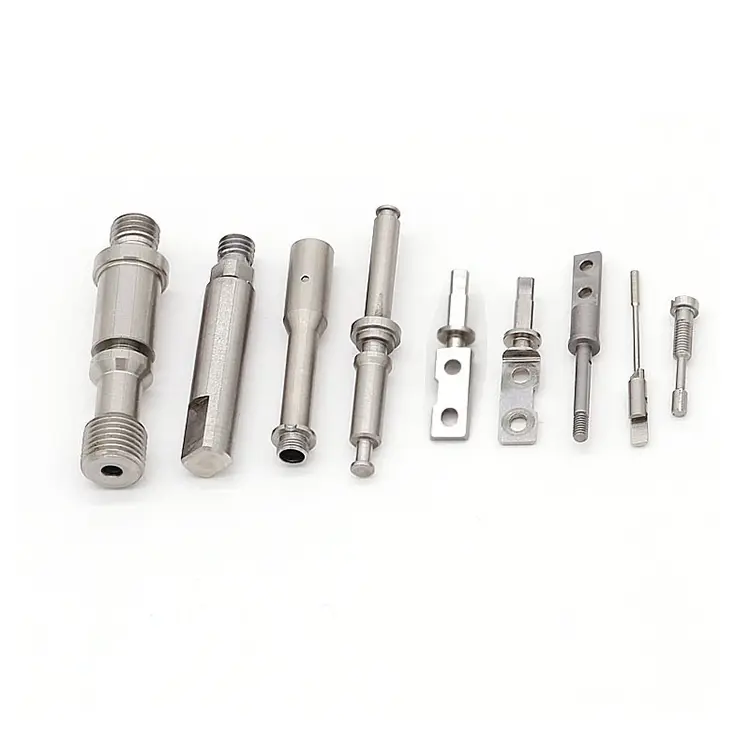

في Nuote Metals، نقوم بالتصنيعمكونات الدقة باستخدام الحاسب الآليللتركيبات التي لا يكون فيها الفشل خيارًا: الأدوات الجراحية، وأنظمة حقن الوقود، والتركيبات البصرية، ومشغلات الفضاء الجوي. نحن لا نصنع الآلة فقط للرسم. نحن ندير سلسلة التسامح بدءًا من المواد الخام وحتى التجميع الوظيفي، بحيث يعمل المكون الذي تتلقاه في المرة الأولى - وفي كل مرة بعد ذلك.

ما الذي يفصل مكون الدقة عن الجزء الدقيق؟

الجزء الدقيق يلبي أبعاده الفردية. يجب أن يكون مكون الدقة أيضًا:

• تتناسب مع أجزاء التزاوج- يجب أن يكون الخلوص أو التداخل صحيحًا عبر نطاق التسامح الكامل.

• وظيفة تحت الحمل- التحرك أو الختم أو السلوك دون ربط أو تسريب أو فقدان الإشارة.

• البقاء على قيد الحياة التجمع- لا يتشوه أو يتشقق عند الضغط عليه أو عزمه أو تثبيته.

• الحفاظ على الأداء مع مرور الوقت– مقاومة التآكل والتعب وركوب الدراجات الحرارية.

وهذا يعني أننا نفحص أكثر من الأقطار والأطوال. نحن نتحقق من واجهات التجميع — الأسطح التي تتصل بالأجزاء الأخرى. نحن نختبر الوظيفة — الحركة أو الختم الذي يؤديه المكون. ونقوم بتوثيق إمكانية التتبع - لذلك في حالة حدوث فشل ميداني، يمكننا تتبعه مرة أخرى إلى مجموعة محددة وآلة ومشغل محدد.

سلسلة التسامح – كيف ندير الواجهات

عندما يكون للمكون ثلاثة أسطح متزاوجة، لكل منها تفاوته الخاص، يمكن أن يفشل التجميع حتى لو كان كل بُعد فردي ضمن المواصفات. هذه هي مشكلة سلسلة التسامح. نحن نديرها من خلال:

1. تحديد الواجهات الهامة في وقت مبكر.

أثناء مراجعة سوق دبي المالي، نقوم بوضع علامة على كل سطح يتزاوج مع جزء آخر. تحصل هذه الميزات على تفاوتات أكثر صرامة ومقاييس مخصصة وفحصًا بنسبة 100% - وليس أخذ العينات.

2. استخدام المقاييس الوظيفية، وليس الميكرومترات فقط.

يخبرك مقياس التوصيل الذي يحاكي عمود التزاوج بما هو أكثر من مجرد قراءة ميكرومتر. نحن نبني مقاييس مخصصة للواجهات الهامة، حتى نعرف أن المكون سيكون مناسبًا، وليس فقط أنه يقيس بشكل صحيح.

3. التحكم في المسند عبر العمليات.

إذا كان الدوران يشير إلى سطح واحد والطحن يشير إلى سطح آخر، فقد لا تتم محاذاة الواجهات. نحن نستخدم مرجعًا واحدًا لجميع العمليات، بحيث يتم وضع كل معلم بالنسبة إلى نفس الأصل.

4. التحقق بعد المعالجة الحرارية والتشطيب.

المعالجة الحرارية تحرك المواد. الطلاء يضيف سمكًا. الواجهة التي تم قياسها بشكل مثالي بعد المعالجة قد لا تكون مناسبة بعد الطلاء. نحن نقوم بفحص الواجهات المهمة بعد الانتهاء من جميع العمليات، وليس قبل ذلك.

قدراتنا - من الأجزاء الفردية إلى التجميعات الفرعية

توفر شركة Nuote Metalsمكونات الدقة باستخدام الحاسب الآليعبر مجموعة من العمليات والمواد. لكن قيمتنا الحقيقية هي التكامل، حيث يمكننا تصنيع أجزاء متعددة، وإنهائها، وتجميعها في تجميع فرعي يصل جاهزًا لخط الإنتاج الخاص بك.

مواد:الفولاذ المقاوم للصدأ، وسبائك الصلب، والألمنيوم، والتيتانيوم، والنحاس، والنحاس، والبلاستيك الهندسي.

مقدار:النموذج الأولي (1-50)، الحجم المنخفض (50-5000)، الحجم الكبير (5000-500000+).

الاختبار الوظيفي – الخطوة التي يتخطاها معظم الموردين

من الممكن أن يفشل المكون الذي يتم قياسه بشكل مثالي في التجميع. قد يتم ربط العمود الذي يتوافق مع تسامح القطر عند الضغط عليه في السكن. قد يتسرب سطح الختم الذي يلبي Ra 0.4μm تحت الضغط. نحن نختبر الوظيفة، وليس الأبعاد فقط.

الاختبارات التي نجريها على المكونات الدقيقة:

• محاكاة الضغط المناسب- التحقق من التداخل وقوة الإدراج.
• اختبار التسرب– اختبار تسرب الهواء أو الهيليوم للمكونات المغلقة.
• الاستمرارية الكهربائية- للمكونات الموصلة ومسارات التأريض.
• الحركة والسكتة الدماغية– للصمامات والمحركات والأجزاء المنزلقة.
• عزم الدوران ومشاركة الخيط- للواجهات المترابطة.

يتم توثيق كل اختبار بالقيم المقاسة الفعلية. ستتلقى تقرير اختبار وظيفي مع شحنتك، وليس مجرد تقرير أبعاد.

مثال حقيقي – مجموعة مكونات الدباسة الجراحية

احتاجت إحدى الشركات المصنعة للأجهزة الطبية الألمانية إلى مجموعة مكونة من خمسة مكونات دقيقة يمكن تجميعها في خرطوشة دباسة جراحية. كان يجب أن تتلاءم المكونات مع بعضها دون لعب، وأن تعمل بسلاسة، وأن تتحمل تعقيم أكسيد الإيثيلين.

التحدي:

قام المورد السابق بتشكيل كل مكون وفقًا لرسمه الفردي. ولكن عند تجميعها، فشلت الدباسة في العمل، حيث سمحت سلسلة التسامح بالكثير من الحركة بين السندان والخرطوشة.

ما فعلناه بشكل مختلف:

• تحديد الواجهات الثلاثة الهامة بين المكونات أثناء مراجعة سوق دبي المالي.
• تم تشكيل جميع المكونات الخمسة في نفس خلية الدقة، باستخدام نفس المسند.
• تم تصميم مقاييس وظيفية للتحقق من الملاءمة والحركة قبل الشحن.
• تم تنفيذ التجميع الجاف واختبار الشوط الوظيفي على 100% من الوحدات.
• تم شحن 2,200 مجموعة بدون أي رفض للتجميع. تخلص العميل من عمليات الفحص الواردة وقلل وقت التجميع بنسبة 15%.

الأسئلة المتداولة حول المكونات الدقيقة CNC

س1: ما الفرق بين المكون الدقيق والجزء الدقيق؟

ج: الجزء الدقيق يلبي أبعاد الرسم الخاصة به. أمكون الدقة باستخدام الحاسب الآلييجب أيضًا أن يتناسب ويعمل مع أجزاء التزاوج. وهذا يعني أننا نقوم بفحص الواجهات، واختبار الحركة أو الختم، وإدارة سلسلة التسامح عبر ميزات متعددة. إذا أرسلت إلينا رسمًا لجزء واحد، فإننا نقوم بتصنيعه. إذا أرسلت إلينا مجموعة من الأجزاء التي يتم تجميعها معًا، فإننا ندير الواجهات ونقدم تجميعًا فرعيًا وظيفيًا.

س2: هل يمكنك تجميع المكونات من مواد متعددة؟

ج: نعم. نقوم بتصنيع المكونات من الفولاذ المقاوم للصدأ، والألمنيوم، والتيتانيوم، والنحاس، والنحاس، والبلاستيك، ثم نقوم بتجميعها باستخدام وصلات مضغوطة أو ملولبة أو مثبتة أو مربوطة. بالنسبة للمكونات التي سيتم تعقيمها أو تعريضها للمواد الكيميائية، فإننا نختار المواد والتشطيبات المقاومة للبيئة. يتم اختبار كل تجميع من حيث الوظيفة وتوثيقه بسجل التتبع.

س 3: كيف يمكنك التحقق من أن أحد المكونات الدقيقة سوف يتناسب مع التجميع الخاص بي؟

ج: نستخدم مقاييس وظيفية تحاكي جزء التزاوج. يخبرنا مقياس التوصيل الذي يطابق قطر عمود التزاوج بما هو أكثر من مجرد قراءة ميكرومتر. بالنسبة للواجهات المهمة، نقوم ببناء أجهزة قياس مخصصة ونفحص 100% من الإنتاج، وليس العينات فقط. نقوم أيضًا بإجراء التجميع الجاف والاختبار الوظيفي قبل الشحن، حتى تعرف أن المكون يعمل قبل أن يصل إلى خط إنتاجك. توفر Nuote Metals تقرير اختبار وظيفي مع كل طلب مكون دقيق.
