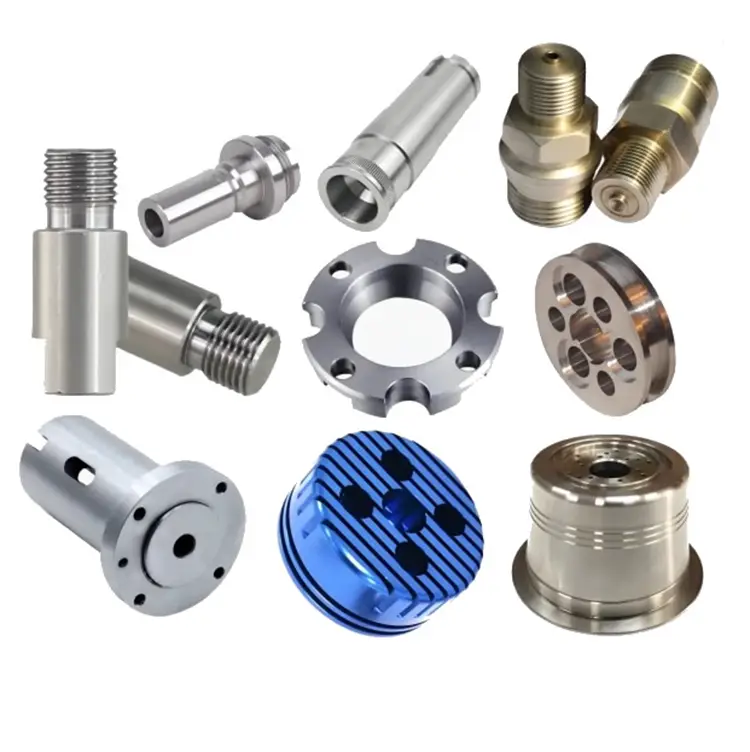

قطع غيار الآلات باستخدام الحاسب الآلي

عندما لا يتمكن الجزء المختوم من تحمل التسامح، أو عندما لا تتمكن عملية الصب من تحقيق تشطيب السطح، أو عندما تكون الهندسة معقدة للغاية بالنسبة لأي عملية أخرى - وهذا هو الوقت الذي يحدد فيه المهندسونأجزاء التصنيع باستخدام الحاسب الآلي.

على عكس الختم أو الصب، فإن التصنيع باستخدام الحاسب الآلي يزيل المواد بدلاً من تشكيلها. تسمح عملية الطرح هذه بأشكال هندسية مستحيلة ببساطة مع طرق التصنيع الأخرى: القطع السفلية، والثقوب الملولبة، والتجاويف العميقة، وزوايا نصف القطر الضيقة، والميزات التي يجب وضعها على بعد ميكرونات من بعضها البعض.

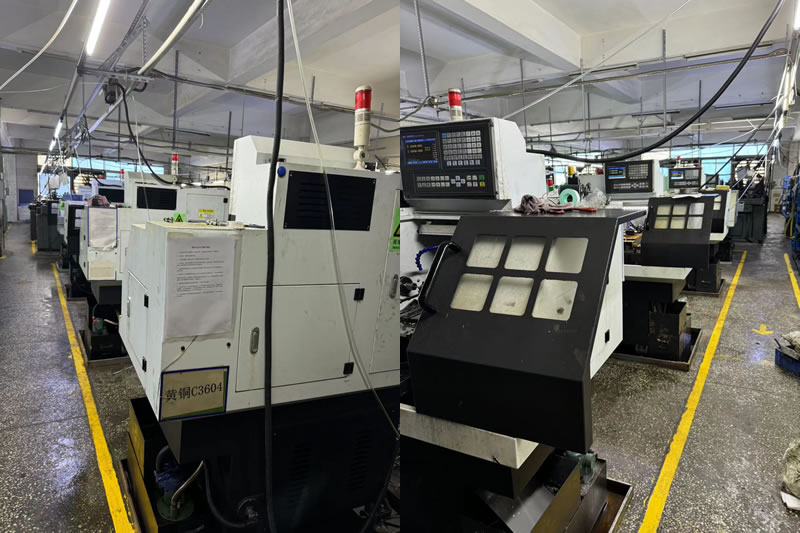

في Nuote Metals، نقوم بتشغيل أسطول من مراكز التصنيع باستخدام الحاسب الآلي - بما في ذلك آلات الطحن ذات 3 محاور و4 محاور و5 محاور، بالإضافة إلى مخارط CNC لعمليات الخراطة. نحن ننتج أجزاء مُشكَّلة باستخدام الحاسب الآلي للصناعات التي لا تكون الدقة فيها قابلة للتفاوض: الطيران، والأجهزة الطبية، والسيارات، والروبوتات، والأتمتة الصناعية.

التصنيع باستخدام الحاسب الآلي مقابل عمليات التصنيع الأخرى - متى تختار التصنيع باستخدام الحاسب الآلي

لا ينبغي تشكيل كل جزء. ولكن عندما تتطلب الدقة أو التعقيد أو خصائص المواد ذلك، فإن التصنيع باستخدام الحاسب الآلي هو الخيار الوحيد.

اختر التصنيع باستخدام الحاسب الآلي عندما:

• التفاوتات الخاصة بك أكثر إحكامًا من ± 0.05 مم
• يحتوي الجزء الخاص بك على قطع سفلية أو خيوط أو تجاويف عميقة
• أنت بحاجة إلى تشطيب سطحي محدد
• من الصعب تشكيل المواد الخاصة بك أو صبها
• حجمك أقل من 10000 قطعة في السنة

قدراتنا في التصنيع باستخدام الحاسب الآلي - المعدات والمواد والتفاوتات

سعة الآلة

نحن ندير متجرًا شاملاً لآلات CNC يتمتع بقدرات عبر محاور وعمليات متعددة:

القدرات المادية

التسامح الأبعاد

نحن نحمل تفاوتات صارمة في جميع عمليات التصنيع. تعتبر التفاوتات القياسية متحفظة - ويمكننا في كثير من الأحيان الاحتفاظ بها بشكل أكثر صرامة عند الطلب.

تطبيق حقيقي واحد – مكون الأدوات الجراحية

كانت إحدى الشركات المصنعة للأجهزة الطبية بحاجة إلى مكون دقيق للدباسة الجراحية - جزء معقد ذو عمود مقنن (مجوف)، وفتحات سفلية متعددة، وطرف ملولب، وسطح مصقول للغاية. كان يجب تصنيع الجزء من الفولاذ المقاوم للصدأ بدرجة 17‑4 PH ويحمل تفاوتات تبلغ ±0.01 مم في الميزات المهمة. كان الحجم السنوي 5000 قطعة - وهو عدد منخفض للغاية بالنسبة لصب الاستثمار، ومعقد للغاية بالنسبة للختم.

نوصي باستخدام الخراطة السويسرية باستخدام الحاسب الآلي باستخدام الأدوات الحية لعمليات الطحن الثانوية. تم إنتاج الجزء في إعداد واحد، مما يلغي تراكم التسامح في العمليات المتعددة. تم دحرجة الطرف الملولب بعد التصنيع لتحسين قوة الكلال. تلقى العميل المقالات الأولى خلال 15 يوم عمل. بعد التحقق من الصحة، أنتجنا 5000 قطعة مع رفض الأبعاد الصفرية. ومنذ ذلك الحين، قام العميل بتوسيع خط إنتاجه، ونحن الآن ننتج مكونات لثلاث أدوات جراحية إضافية.

أين يتم استخدامها

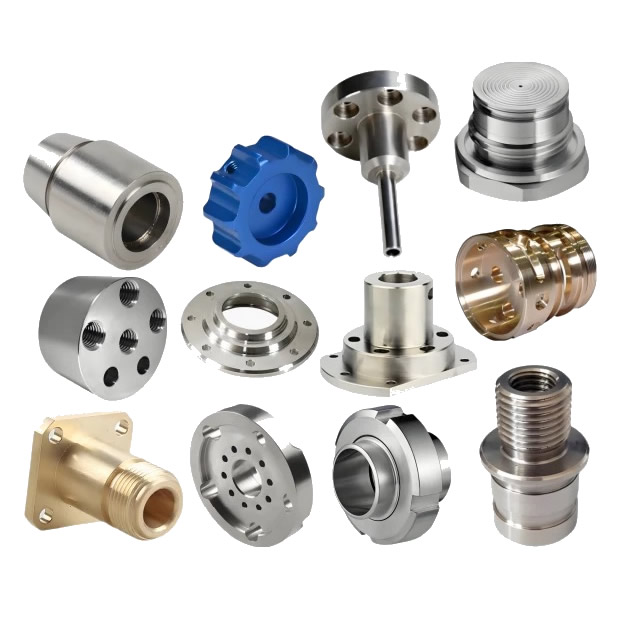

تعد الأجزاء المصنعة باستخدام الحاسب الآلي ضرورية في كل الصناعات المتقدمة تقريبًا:

• الفضاء الجوي - المكونات الهيكلية، وأجزاء المحرك، ومكونات معدات الهبوط، وأقواس الأقمار الصناعية، والتجهيزات الهيدروليكية
• الأجهزة الطبية - الأدوات الجراحية، وأغطية الأجهزة القابلة للزرع، ومكونات تقويم العظام، وقطع غيار معدات التشخيص
• السيارات – مكونات المحرك، أجزاء ناقل الحركة، مكونات التعليق، أغلفة أجهزة الاستشعار، أجزاء النموذج الأولي
• الروبوتات والأتمتة - أذرع الروبوت، والمؤثرات النهائية، وعلب التروس، والمحركات المخصصة، وحوامل أجهزة الاستشعار
• الإلكترونيات - العبوات، والمشتتات الحرارية، وأغطية الموصلات، ومكونات التدريع، وتركيبات الاختبار
• المعدات الصناعية – مكونات المضخة، أجسام الصمامات، الكتل المتشعبة، أغلفة التروس، أجزاء الأدوات الآلية
• النفط والغاز – أدوات قاع البئر، ومكونات الصمامات، والأختام، والموصلات، والتجهيزات المخصصة
• الدفاع - مكونات الأسلحة النارية، والحوامل البصرية، وأجزاء المركبات، وأغطية معدات الاتصالات

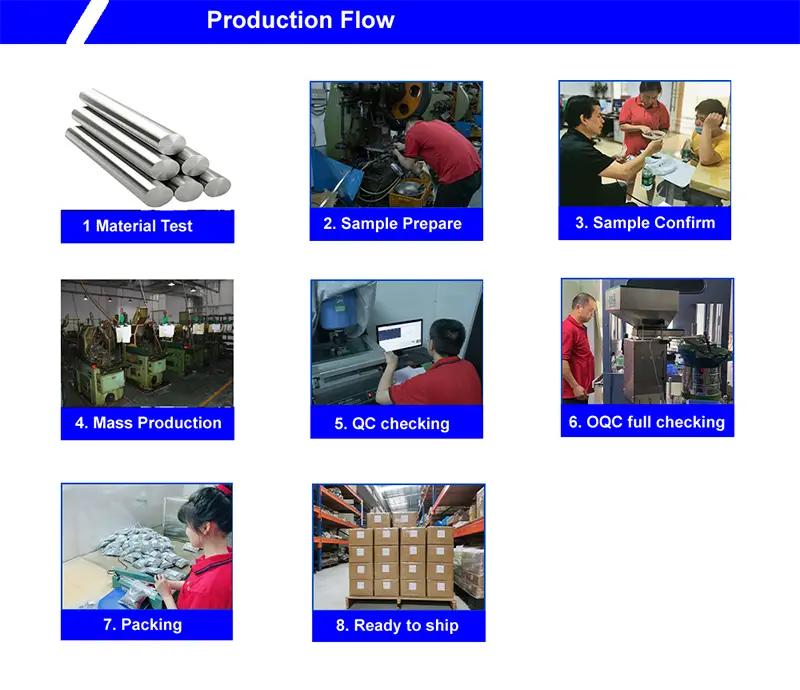

كيف نقوم بتصنيع الأجزاء المُشكَّلة باستخدام الحاسب الآلي - من الرسم إلى التسليم

الخطوة 1: مراجعة التصميم وتحليل سوق دبي المالي

يمكنك تقديم رسم ثنائي الأبعاد أو نموذج ثلاثي الأبعاد (STEP أو IGES أو SolidWorks). يقوم مهندسونا بمراجعة التصميم من أجل قابلية التصنيع - والتحقق من إمكانية الوصول إلى الميزات ومتطلبات الأدوات واختيار المواد وجدوى التسامح. نحن نقدم تعليقات سوق دبي المالي خلال 2-3 أيام عمل، وغالبًا ما نقترح تعديلات على التصميم لخفض التكلفة.

الخطوة 2: البرمجة والتثبيت

يقوم المبرمجون لدينا بتطوير مسارات أدوات CNC باستخدام برنامج CAM. بالنسبة للأجزاء المعقدة، نقوم بمحاكاة عملية التصنيع للتحقق من مسارات الأداة واكتشاف الاصطدامات المحتملة. تم تصميم وتصنيع التركيبات المخصصة لتثبيت أجزائك بشكل آمن أثناء التصنيع.

الخطوة 3: شراء المواد وإعدادها

نحن نستورد المواد المعتمدة من المطاحن المعتمدة. يتم قطع المواد الخام حسب الحجم، وعند الحاجة، يتم تخفيف الضغط عليها أو معالجتها بالحرارة مسبقًا قبل التصنيع.

الخطوة 4: التصنيع باستخدام الحاسب الآلي

يتم إنتاج الأجزاء في مراكز الطحن والخراطة CNC الخاصة بنا. بالنسبة للميزات المهمة، نستخدم الفحص أثناء العملية للتحقق من الأبعاد وضبط إزاحات الأداة تلقائيًا - حيث نلتقط الانحرافات قبل أن تصبح مرفوضة.

الخطوة 5: العمليات الثانوية

نحن نقدم مجموعة كاملة من الخدمات الثانوية: المعالجة الحرارية، وتشطيب الأسطح (الأكسدة، والطلاء، والتخميل، وطلاء المسحوق)، واللحام، والتجميع، والعمليات الخاصة (EDM، وEDM السلكي، والطحن) من خلال شركاء معتمدين.

الخطوة 6: التفتيش ومراقبة الجودة

يتم فحص كل جزء وفقًا لمتطلبات الرسم الخاصة بك. نحن نقدم تقارير فحص الأبعاد الكاملة، وشهادات المواد، وعند الاقتضاء، تقارير فحص المادة الأولى (FAI) وفقًا لمعيار AS9102 أو مواصفات العميل.

الخطوة 7: التعبئة والتغليف والشحن

يتم تعبئة الأجزاء لمنع تلفها أثناء النقل - مغلفة بشكل فردي، أو متعددة الطبقات، أو مثبتة خصيصًا حسب الحاجة. نقوم بالشحن عن طريق الجو أو البحر، مع التتبع الكامل والتوثيق.

ضمان الجودة – ما نتحقق منه، ولماذا هو مهم

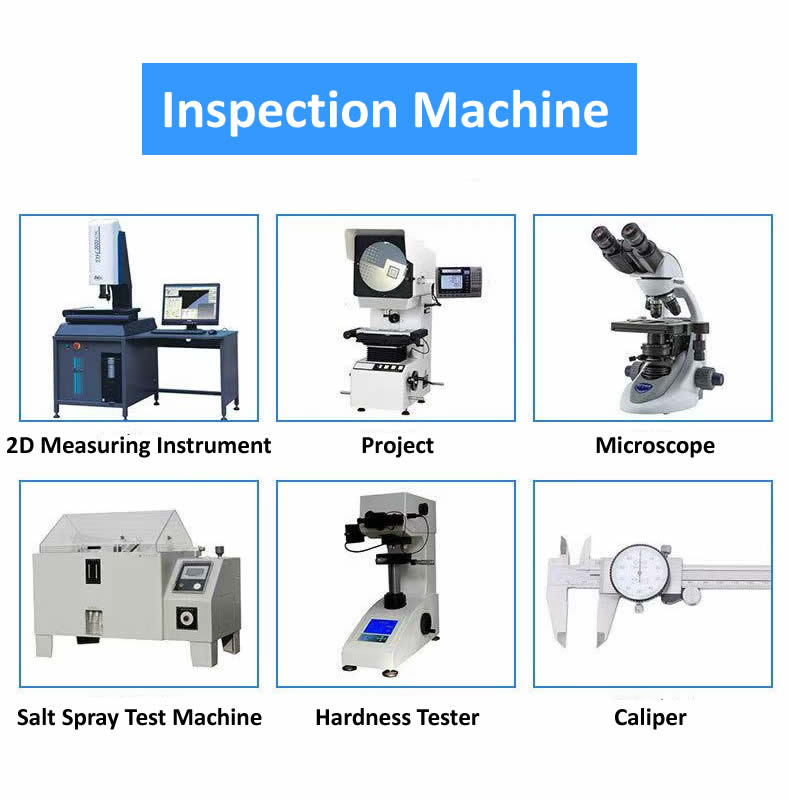

معدات التفتيش لدينا:

• آلة قياس الإحداثيات (CMM)– التحقق الكامل ثلاثي الأبعاد
• جهاز عرض الملف الشخصي (المقارن البصري)– فحص الكفاف والخيط
• جهاز اختبار خشونة السطح– التحقق من الانتهاء من السطح
• اختبار صلابة روكويل– التحقق من المعالجة الحرارية
• ميكرومتر ليزر- قياس قطر عدم الاتصال بسرعة عالية
• مطياف– التحقق من تكوين المواد
• مقاييس الموضوع- التحقق من خيط GO/NO‑GO

تتم معايرة جميع المعدات سنويًا بواسطة مختبرات خارجية معتمدة. يتم الاحتفاظ بسجلات التفتيش لمدة عشر سنوات - وهي ضرورية للتتبع الطبي والفضاء والدفاع.

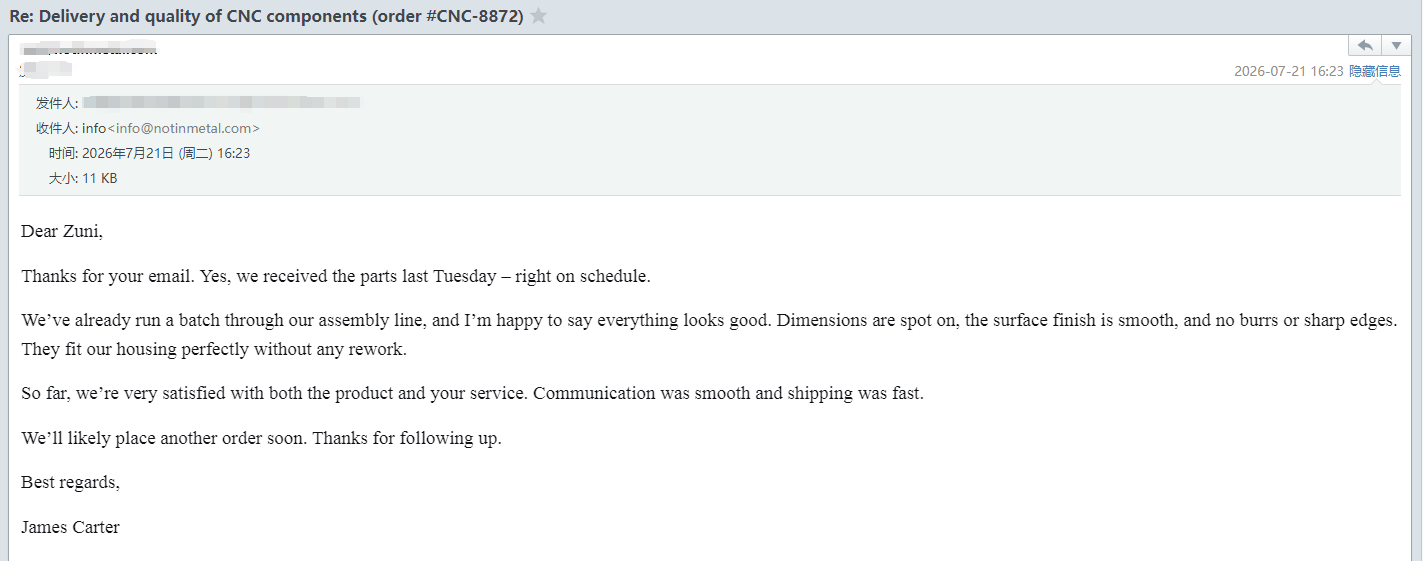

ماذا يقول عملاؤنا - ردود فعل حقيقية

طلبك - ما نرسله لك

عند وصول الأجزاء المصنعة باستخدام الحاسب الآلي، تتلقى سجلاً كاملاً لما تم إنتاجه وكيفية التحقق منه.

ماذا ستجد في الصندوق:

• الأجزاء في عبوة واقية- مُلصق برقم الجزء ورقم الدفعة والكمية
• شهادة المواد– التركيب الكيميائي والخواص الميكانيكية من المطحنة الأصلية
• تقرير فحص الأبعاد– القياسات الفعلية من دفعة الإنتاج
• تقرير التفتيش CMM– للأبعاد الحرجة (إذا لزم الأمر)
• تقرير فحص المادة الأولى (FAI).- التحقق الكامل من الأبعاد وفقًا لـ AS9102 أو تنسيق العميل (للأجزاء الجديدة)
• شهادات العمليات الخاصة- المعالجة الحرارية، والطلاء، والأكسدة، أو غيرها من العمليات الثانوية (إن أمكن)
• شهادة المطابقة– موقعة من قبل مدير ضمان الجودة لدينا، ويمكن تتبع الدفعة

معتمد لـ:الأيزو 9001:2015. التوافق مع AS9100 (الفضاء) وISO 13485 (الطبي) متاح عند الطلب. تم توفير إعلانات RoHS و REACH.

ثلاثة أسئلة نجيب عليها كثيرًا

س: "ما هي المهلة النموذجية لقطع التصنيع باستخدام الحاسب الآلي؟"

ج: تعتمد المهل الزمنية على تعقيد الجزء وكميته. بالنسبة للأجزاء البسيطة، يمكننا تسليم المقالات الأولى خلال 7 إلى 10 أيام عمل. قد تستغرق الأجزاء المعقدة التي تتطلب تصنيعًا خماسي المحاور أو مواد خاصة من 15 إلى 20 يوم عمل. تتراوح مهلة الإنتاج للطلبات المكونة من 100 إلى 1000 قطعة عادة من 10 إلى 15 يوم عمل بعد الموافقة على المادة الأولى. نحن نقدم خدمات سريعة للمتطلبات العاجلة.

س: "ما هو الحد الأدنى لكمية الطلب (MOQ) لأجزاء التصنيع باستخدام الحاسب الآلي؟"

ج: على عكس الختم، فإن التصنيع باستخدام الحاسب الآلي لا يتطلب أدوات باهظة الثمن - الحد الأدنى للطلب لدينا يصل إلى قطعة واحدة للنماذج الأولية. بالنسبة لأوامر الإنتاج، نوصي عادةً بكميات تتراوح من 50 إلى 500 قطعة لتحسين تكاليف الإعداد، ولكن يمكننا استيعاب أي كمية. يسعدنا إنتاج كميات أولية للاختبار والتحقق من صحتها قبل الالتزام بعمليات إنتاج أكبر.

س: "ما هي المعلومات التي تحتاجها لتقديم عرض أسعار؟"

ج: لتقديم عرض أسعار دقيق، نحتاج إلى:

• رسم ثنائي الأبعاد (PDF) أو نموذج ثلاثي الأبعاد (STEP أو IGES أو SolidWorks) بالأبعاد والتفاوتات
• مواصفات المواد (الدرجة والحالة)
• الكمية المطلوبة (النموذج الأولي أو الإنتاج)
• متطلبات الانتهاء من السطح أو الطلاء
• أي متطلبات خاصة (المعالجة الحرارية، الشهادات، التعبئة والتغليف)

ومن خلال هذه المعلومات، نقدم عرضًا للميزانية في غضون 24 ساعة وعرضًا ثابتًا في غضون 3 إلى 5 أيام عمل. كما نقدم أيضًا تحليلًا مجانيًا لسوق دبي المالي - حيث نقوم بمراجعة التصميم الخاص بك واقتراح التحسينات قبل بدء التشغيل الآلي.

نيوتي ميتالز – دونغقوان، الصين. شهادة الأيزو 9001:2015. تتوفر مراجعة وعينات مجانية لسوق دبي المالي. اتصل بنا لإبلاغك بالرسم الخاص بك - سنرد خلال 24 ساعة بتكلفة الأدوات وسعر القطعة والمدة الزمنية.
