عندما يتحرك مفصلك، يظل الوزن مهمًا

بعض المفاصل ثابتة. إنها توضع في لوحة، ولا تهتز أبدًا، ولا تنثني أبدًا - ويعمل برشام الرأس المسطح بشكل مثالي. لكن ضع نفس المفصل على اللوحة الداخلية للطائرة، أو حامل السيارة، أو مبيت المولد المحمول، وستتغير القواعد. الاهتزاز يفكك السحابات. التأثير يكسر الرؤوس. وكل جرام إضافي من الفولاذ يتضاعف عبر مئات المسامير.

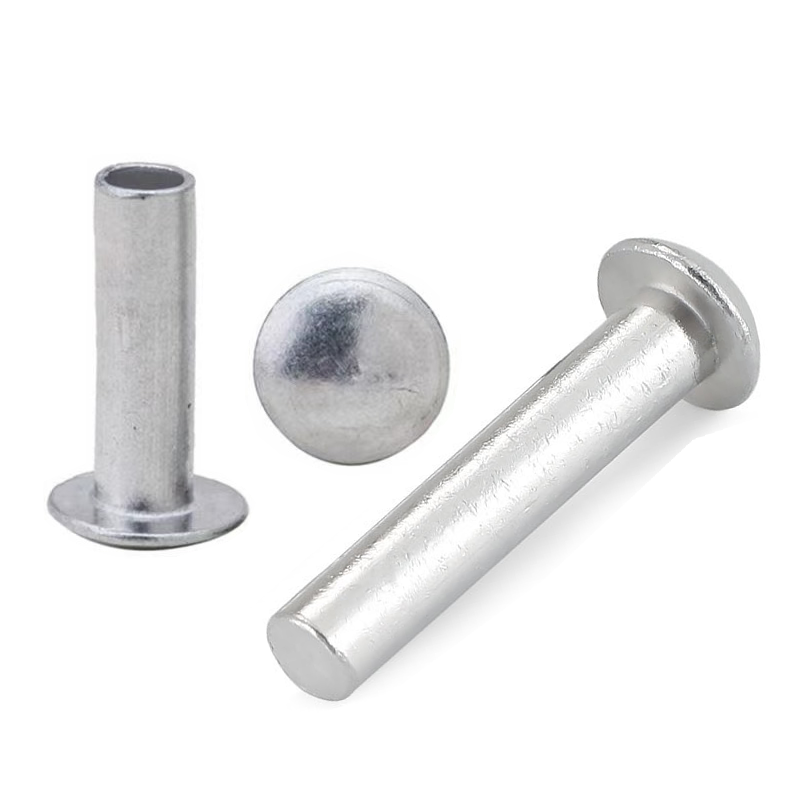

تم تصميم مسامير الرأس المستديرة المصنوعة من الألومنيوم من Nuote Metals لهذا السيناريو الدقيق: المفاصل الديناميكية حيث يكون الوزن أمرًا بالغ الأهمية ولكن لا يمكن المساس بالموثوقية. يمتص الرأس المقبب الصدمات ويقاوم ارتخاء الاهتزاز. هيكل من الألومنيوم يخفض الوزن بنسبة 65% مقارنة بالفولاذ. وتعني طبقة الأكسيد الطبيعي عدم الحاجة إلى الطلاء للخدمة الداخلية.

هذا ليس برشام ألومنيوم للأغراض العامة. وهو قفل على شكل حركة.

المشكلة الهندسية - الاهتزاز يقتل المسامير القياسية

عندما يهتز المفصل، فإن قوة التثبيت التي تربطه معًا تتناقص ببطء. يطول ساق البرشام، ويرتخي الرأس، ويفشل المفصل - غالبًا دون تحذير مرئي. تعتبر المسامير ذات الرأس المسطحة معرضة للخطر بشكل خاص لأنها تحتوي على كتلة مادية أقل على الساق ولا توجد بها ميزة هندسية لمقاومة الارتخاء.

هندسة الرأس المستديرة تغير الفيزياء:

• تعمل القبة كممتص للصدمات- تنتشر طاقة التأثير عبر السطح المنحني بدلاً من التركيز عند تقاطع الرأس والساق.

• زيادة بنسبة 25-30% في كتلة المادة فوق الساق مقارنةً بالرأس المسطح- مقاومة أعلى للانسحاب.

• التعشيق الميكانيكي- عند ضبطه بشكل صحيح، يقوم رأس المتجر المقبب بإنشاء قفل يقاوم ارتخاء الاهتزاز.

• انخفاض تركيز الإجهاد –يتجنب الشكل المنحني الزوايا الحادة حيث تبدأ الشقوق.

البيانات الميدانية:في اختبارات الاهتزاز (10-2000 هرتز، 10 جرام)، تحافظ المسامير ذات الرأس الدائري المصنوعة من الألومنيوم على قوة تثبيت أطول بمقدار 2.5 مرة من مكافئات الرأس المسطحة من نفس السبيكة والقطر.

المواصفات الفنية

تم تصنيعها وفقًا لمعادلات DIN 660 وDIN 124. الأحجام المخصصة المتاحة.

سبائك للمفاصل الديناميكية:

5052:أفضل مقاومة للتآكل وعمر التعب. مثالية لمعدات الاهتزاز البحرية والخارجية.

6061-T6:أعلى قوة (310 ميجا باسكال). الأفضل للأقواس الهيكلية والسيارات.

1100:الأكثر ليونة. الأفضل للتطبيقات التي تتطلب أقصى قدر من القابلية للتشكيل.

رأس مستدير من الألومنيوم مقابل رأس مسطح من الألومنيوم مقابل رأس مستدير من الفولاذ

هذه ليست مقارنة مادية عامة. وهو مخصص للمفاصل الديناميكية الحساسة للوزن.

الألومنيوم جولة رئيس المسامير: الأفضل للمجموعات الاهتزازية حيث يكون الوزن مهمًا - التصميمات الداخلية للطائرات، وأقواس السيارات، والمعدات المحمولة. القبة تمتص الصدمات؛ الألومنيوم يخفض الوزن بنسبة 65%.

المسامير ذات الرأس المسطح من الألومنيوم: الأفضل للتركيبات الثابتة ومنخفضة المستوى - العبوات الإلكترونية، واللافتات، ولوحات التدفئة والتهوية وتكييف الهواء (HVAC). ملف تعريف أقل ولكن مقاومة أقل للاهتزاز.

المسامير ذات الرأس الدائري الفولاذي:الأفضل للحصول على أقصى قدر من القوة ومقاومة الصدمات عندما لا يكون الوزن مصدر قلق - الآلات الثقيلة، ومكونات السكك الحديدية، والفولاذ الهيكلي.

العامل الحاسم:إذا كان المفصل يتحرك وأنت تهتم بالوزن، فاختر رأسًا دائريًا من الألومنيوم. إذا كان يتحرك ولكن الوزن ليس له أهمية، فاختر الفولاذ. إذا لم يتحرك، فاختر الرأس المسطح.

الصلبة مقابل شبه الأنبوبية – خيار خاص بالاهتزاز

بالنسبة للمفاصل الاهتزازية، يؤثر الاختيار بين الصلبة وشبه الأنبوبية على الموثوقية على المدى الطويل.

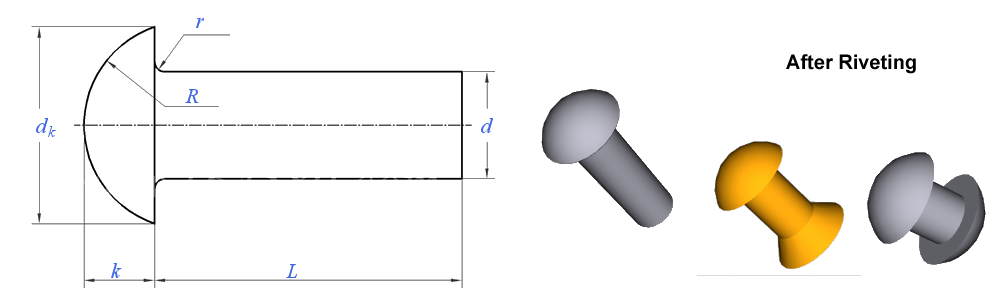

مسامير ألومنيوم صلبةقم بإنشاء رأس متجر كامل وقوي يقاوم الارتخاء بشكل أفضل في ظل الاهتزاز المستمر. توفر الساق المملوءة بالكامل أقصى مقاومة للسحب وتشابك ميكانيكي أكثر اتساقًا. إنها الخيار الأفضل للمفاصل الديناميكية المهمة — أقواس السيارات، والتجهيزات الداخلية للطائرات، وحوامل المعدات.

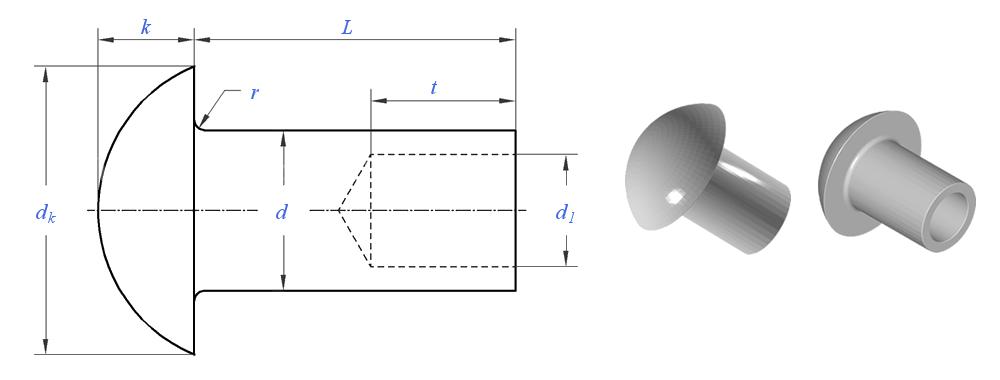

مسامير ألومنيوم نصف أنبوبيةيتم ضبطها بقوة أقل بنسبة 50-60% وتكون أسرع على خطوط الإنتاج. ومع ذلك، فإن الطرف الملفوف يخلق رأس متجر أرق قليلاً، مما يوفر مقاومة أقل إلى حد ما لتخفيف الاهتزاز على المدى الطويل. إنها مناسبة للتطبيقات الديناميكية الخفيفة - الأجهزة الإلكترونية المحمولة، والمرفقات خفيفة الوزن، والأقواس منخفضة الضغط.

توصيتنا:بالنسبة لأي مفصل يتعرض لاهتزاز مستمر أو صدمة دورية، اختر مادة صلبة. يتم تبرير التكلفة الإضافية الصغيرة من خلال عمر مشترك أطول بكثير. بالنسبة للتجمعات ذات الخدمة الخفيفة أو كبيرة الحجم حيث يكون الاهتزاز خفيفًا، يكون النظام شبه الأنبوبي مقبولًا.

التآكل الكلفاني – الخطر الخفي في وصلات الألمنيوم الديناميكية

يعمل الاهتزاز والرطوبة معًا على تسريع التآكل الجلفاني. عندما يتلامس الألومنيوم مع الفولاذ أو النحاس أو النحاس الأصفر في بيئة رطبة أو رطبة، يصبح الألومنيوم هو الأنود ويتآكل - غالبًا عند الواجهة المشتركة حيث يصعب اكتشافه. يزيد الاهتزاز الأمر سوءًا من خلال تعريض الألومنيوم الطازج للكهارل بشكل متكرر.

كيفية منع التآكل الجلفاني في وصلات الألمنيوم الديناميكية:

• عزل بحاجز- استخدم غسالة نايلون، أو شريط عزل، أو طبقة نهائية مؤكسدة بين الألومنيوم والمعادن المختلفة.

• اختر النهاية الصحيحة- طلاء تحويل بأكسيد أو كرومات يقلل من الإمكانات الكلفانية. للاستخدام الخارجي أو البحري، يعتبر المؤكسد 5052 هو الخيار الأفضل.

• تجنب الاتصال المباشر بالنحاس– النحاس عدواني بشكل خاص تجاه الألومنيوم في البيئات الرطبة. إذا كان يجب عليك ربط الألومنيوم بالنحاس، فاستخدم غسالة انتقالية ثنائية المعدن.

• ختم المفصل- حبة من المادة المانعة للتسرب حول رأس البرشام تمنع دخول الرطوبة.

يمكن لشركة Nuote Metals توفير مسامير الألمنيوم المؤكسدة أو المطلية بالكرومات وتقديم المشورة بشأن أفضل طريقة عزل لمجموعة المواد المحددة الخاصة بك.

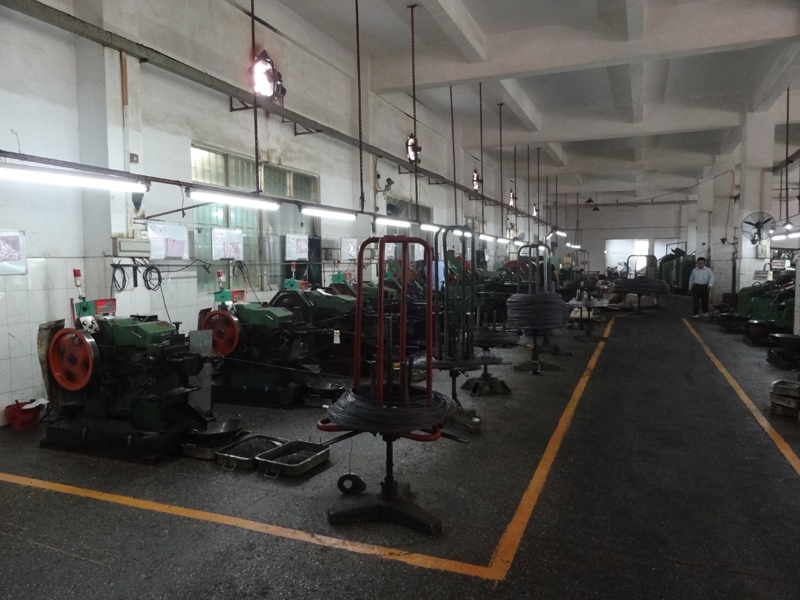

كيف يقوم مهندسو Nuote Metals بتثبيت الأحمال الديناميكية

الألومنيوم أكثر ليونة من الفولاذ ويتصلد بشكل مختلف. يتطلب تشكيل رأس مستدير يتحمل الاهتزاز أكثر من الأدوات القياسية.

الأدوات المصممة لتدفق الألومنيوم:

تكون الرؤوس المستديرة المصنوعة من الألومنيوم عرضة للتشقق عند تقاطع ساق الرأس إذا كان نصف قطر الشرائح حادًا للغاية. نحن نستخدم نصف قطر لا يقل عن 0.5×d ونقوم بتلميع قوالبنا لإزالة الخدوش الصغيرة. يتيح التشكيل التدريجي متعدد المراحل - ثلاث إلى أربع أشواط - تدفق الألمنيوم تدريجيًا دون تصلب العمل.

اختبار الاهتزاز الذي نقوم به:

يتم اختبار كل دفعة من أجل:

التعب الاهتزاز:مسح 10-2000 هرتز لمدة 8 ساعات، وقياس احتباس حمل المشبك.

تأثير انخفاض الوزن:وزن 2 كجم من 300 مم، مع التحقق من تشوه الرأس أو تشققه.

فحص شرائح الرأس:تكبير 20x للتحقق من سلامة نصف القطر.

لماذا يهم هذا:برشام ذو رأس دائري من الألومنيوم يتشقق تحت الاهتزاز يفشل التجميع بأكمله. يضمن التحكم في العملية لدينا أن كل برشام يمتص الصدمات بدلاً من نقلها إلى المفصل.

هذه الهندسة الخاصة بالتطبيقات هي السبب وراء اختيار الشركات المصنعة للمعدات الفضائية والسيارات والمحمولة Nuote Metals لمسامير الرأس المستديرة المصنوعة من الألومنيوم.

الأسئلة المتداولة

Q1: هل يمكن استخدام المسامير ذات الرأس المستديرة المصنوعة من الألومنيوم في التصميمات الداخلية للفضاء؟

ج: نعم، وهي خيار شائع للمكونات الداخلية غير الهيكلية. تتطلب التصميمات الداخلية للطائرات أدوات تثبيت خفيفة الوزن وغير مغناطيسية ومقاومة للاهتزاز. توفر مساميرنا 6061-T6 قوة شد تصل إلى 310 ميجا باسكال، وهي كافية لإطارات المقاعد، وأقواس الصناديق العلوية، ومرفقات اللوحة. بالنسبة للمفاصل الهيكلية الهامة، تتطلب مواصفات الطيران عادة سبائك وشهادات محددة تتجاوز الدرجات التجارية القياسية - يمكن لشركة Nuote Metals توفير شهادات المواد وتقارير الاختبار، ولكننا نوصي بالتأكد من الهيئة الهندسية الخاصة بك ما إذا كانت درجاتنا القياسية تلبي متطلبات صلاحية الطيران الخاصة بك.

Q2: في التجمع الاهتزازي، هل يجب أن أختار مسامير ذات رأس دائري من الألومنيوم أو مسامير ذات رأس مسطح من الألومنيوم؟

ج: اختر رأسًا مستديرًا للتجمعات الاهتزازية. يتمتع الرأس المقبب بكتلة مادية أكبر فوق الساق، مما يزيد من مقاومة السحب بنسبة 25-30% مقارنة بالرأس المسطح. والأهم من ذلك، أن شكل القبة يمتص الصدمات وطاقة الارتطام بدلاً من نقلها إلى المفصل. في اختبارات الاهتزاز، تحافظ المسامير ذات الرأس الدائري على قوة التثبيت لفترة أطول بشكل ملحوظ. تعتبر المسامير ذات الرأس المسطح أفضل للتطبيقات الثابتة ومنخفضة المستوى حيث يكون التمزق أمرًا مثيرًا للقلق. إذا تحركت مجموعتك أو اهتزت أو تعرضت لصدمة دورية، توصي Nuote Metals بمسامير ذات رأس مستديرة من الألومنيوم - وللحصول على أقصى مقاومة للاهتزاز، اختر الصلبة بدلاً من شبه الأنبوبية.

س 3: كيف يمكنني منع التآكل الجلفاني عند استخدام مسامير الألمنيوم مع أجزاء من الفولاذ أو النحاس؟

ج: يحدث التآكل الجلفاني عندما يتلامس الألومنيوم مع معدن أكثر نقاء (الفولاذ والنحاس والنحاس الأصفر) في وجود إلكتروليت مثل الماء. يزيد الاهتزاز الأمر سوءًا من خلال تعريض الألومنيوم الطازج بشكل متكرر. لمنع ذلك: (1) استخدم طبقة حاجزة - غسالة من النايلون، أو شريط عزل، أو طبقة واقية. (2) اختر تشطيبات تحويل بأكسيد أو كرومات. (3) تجنب توصيلات الألومنيوم بالنحاس المباشرة في الخارج ما لم تكن معزولة. بالنسبة للبيئات الداخلية والجافة، عادةً ما يكون الاتصال المباشر مقبولاً. يمكن لشركة Nuote Metals توفير مسامير ذات رأس مستديرة من الألومنيوم المؤكسد وتقديم المشورة بشأن أفضل طريقة عزل لمجموعة المواد والبيئة الخاصة بك.
