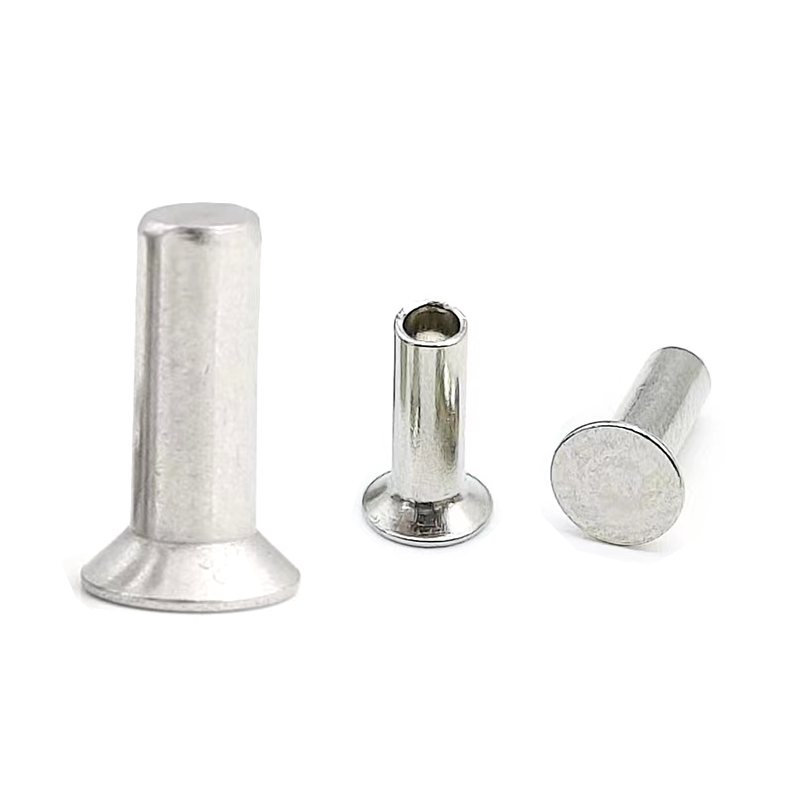

مسامير ذات رأس غاطس من الألومنيوم - حيث يلتقي التشطيب المسطح مع توفير الوزن

تشترك التصميمات الداخلية للفضاء الجوي والمرفقات الإلكترونية ولوحات العدادات الدقيقة في طلب مشترك: يجب أن يكون السطح مستويًا تمامًا. عدم وجود رؤوس بارزة. لا توجد نقاط عقبة. وفي العديد من هذه التجمعات، يكون لكل جرام أهمية.

تلبي المسامير ذات الرأس الغاطسة المصنوعة من الألومنيوم من Nuote Metals كلا المتطلبين في وقت واحد. يجلس الرأس الغاطس بالكامل في فتحة مدببة مُعدة مسبقًا، مما يترك سطحًا متجانسًا. يزن هيكل الألومنيوم أقل بنسبة 65% من الفولاذ، ويقاوم التآكل بدون طلاء، ويظل غير مغناطيسي - وهو ضروري للإلكترونيات الحساسة. لكن ليونة الألومنيوم تمثل مخاطر فريدة لا تواجهها المسامير الغاطسة القياسية المصنوعة من الفولاذ.

التحدي الخاص بالألمنيوم - المواد الأكثر ليونة والمخاطر الأعلى

تشترك المسامير الغاطسة الموجودة في أي مادة في نقطة ضعف: الرأس رفيع، وسطح التحمل مخروطي الشكل. وفي حالة الألومنيوم، تظهر ثلاثة مخاطر محددة.

الخطر 1: يؤدي عدم تطابق الزوايا إلى تضخيم التشقق.

الألومنيوم أكثر ليونة من الفولاذ. عندما لا تتطابق زاوية الغاطسة مع رأس البرشام تمامًا - حتى بمقدار 3-5 درجات - يؤدي عدم التطابق إلى إنشاء حمل نقطي على جانب واحد من الرأس. في الألومنيوم، يمكن أن تتشقق حافة الرأس الرفيعة أثناء الإعداد.

الخطر 2: الإفراط في الإعداد يؤدي إلى تسطيح الرأس.

يتطلب الألومنيوم 40-60% فقط من قوة الإعداد المستخدمة في المسامير الفولاذية. غالبًا ما يقوم المشغلون الذين اعتادوا على الفولاذ بتركيب رؤوس غاطسة من الألومنيوم بشكل مفرط، مما يؤدي إلى تدمير الملاءمة المتدفقة.

الخطر 3: التآكل الجلفاني في واجهة التجويف.

يقع الرأس الغاطس على اتصال مباشر مع مادة اللوحة. إذا كانت هذه اللوحة مصنوعة من الفولاذ أو التيتانيوم أو ألياف الكربون، ودخلت الرطوبة إلى المفصل، فإن التآكل الجلفاني يهاجم الألومنيوم - المختبئ أسفل رأس التدفق حيث يصعب اكتشافه.

المواصفات الفنية - المسامير ذات الرأس الغاطس من الألومنيوم

تم تصنيعه وفقًا لأبعاد DIN 302 وISO 1051. زوايا مخصصة متاحة.

سبائك للتطبيقات الغاطسة:

2117:الفضاء الجوي الصف. مقاومة التعب ممتازة. الأفضل للديكور الداخلي للطائرات.

6061-T6:أعلى قوة (310 ميجا باسكال). الأفضل للأقواس الهيكلية.

5052:أفضل مقاومة للتآكل. مثالية للتجمعات البحرية والخارجية.

غاطسة مقابل رأس عموم – لتجميعات الألومنيوم المتساطح

اختر الغاطسة عندما:يجب أن يكون السطح متساطحًا تمامًا، وأن يكون الألومنيوم سميكًا بدرجة كافية (≥2 مم) لدعم حوض غاطس نظيف، ويمكنك تشكيل الزاوية بدقة.

اختر رأس عموم عندما:يُقبل المظهر الجانبي المنخفض، أو أن يكون الألومنيوم رفيعًا (أقل من 2 مم)، أو إذا كنت تريد تجنب خطوة التعميق الإضافية. رأس المقلاة أبسط وأقوى وأقل عرضة لأخطاء التثبيت.

العامل الحاسم:إذا كان التدفق إلزاميًا وكانت المادة سميكة بدرجة كافية، فاختر غاطسة. إذا كان التدفق مفضلاً ولكن ليس مطلوبًا، فإن رأس المقلاة هو الخيار الأكثر أمانًا.

الصلبة أم شبه الأنبوبية – أيهما يتعامل مع الألومنيوم بشكل أفضل؟

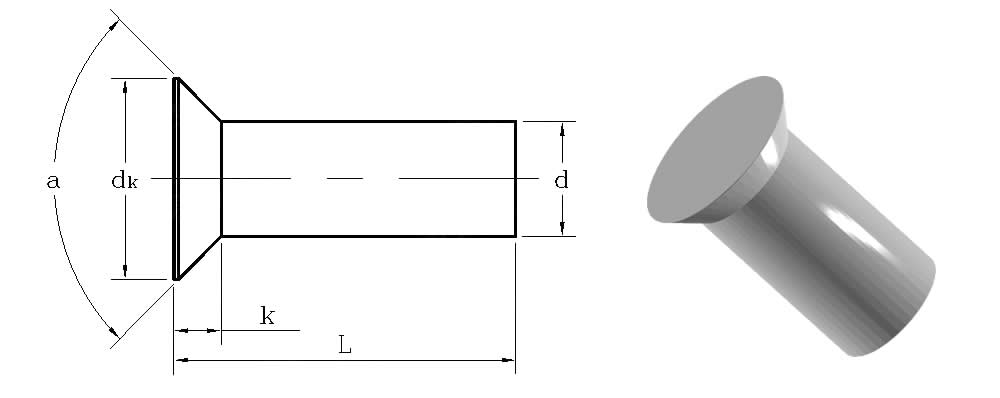

مسامير ألومنيوم غاطسة صلبةتوفر أقصى قوة قص (تصل إلى 190 ميجا باسكال لـ 6061-T6) ولكنها تتطلب قوة إعداد أعلى - وفي الألومنيوم، تعد القوة المفرطة هي السبب الرئيسي لتشقق الرأس.

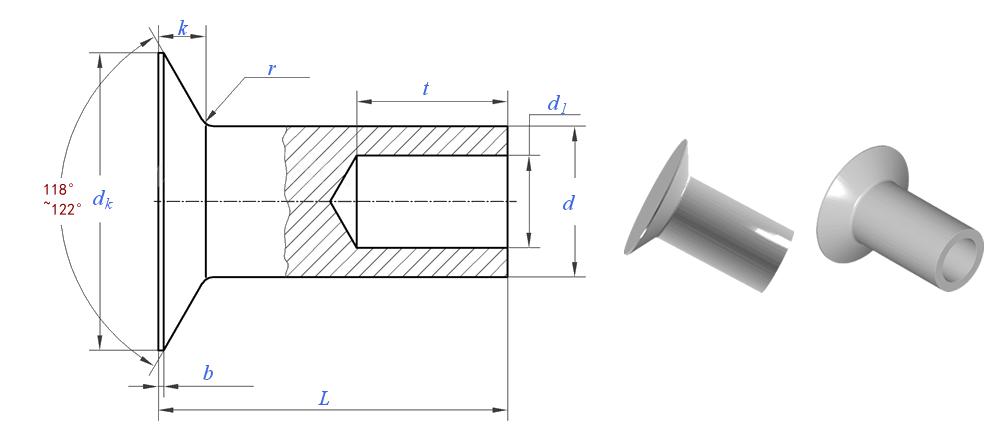

مسامير ألومنيوم غاطسة شبه أنبوبيةتقليل قوة الضبط بنسبة 50-60%، مما يجعلها أكثر تسامحًا بشكل ملحوظ. يتشوه الطرف المجوف تدريجياً، مما يسمح للرأس الرقيق بالجلوس دون أن يتشقق.

توصيتنا: بالنسبة للألمنيوم الذي يقل سمكه عن 3 مم، اختر شبه أنبوبي. للحصول على ألومنيوم أكثر سمكًا أو أقصى قوة للقص، اختر مادة صلبة - ولكن استخدم مكبسًا معايرًا وتحقق من زاوية التجويف أولاً.

كيف تمنع Nuote Metals أعطال الألمنيوم الغاطسة

تحمل الزاوية إلى ±1°:

يؤدي عدم التطابق بمقدار 3 درجات إلى تشقق رؤوس الألومنيوم. يتم تصنيع رؤوسنا الغاطسة إلى ±1 درجة ويتم التحقق منها باستخدام مقياس بصري بتكبير 10x. نحن أيضًا نوفر مواصفات قاطعة غاطسة مطابقة.

نصف قطر الشرائح 0.5×d كحد أدنى:

يعتبر التقاطع بين الرأس الرقيق والساق هو المنطقة الأكثر تعرضًا للضغط. سوف يتشقق نصف القطر الحاد تحت الحمل. نحن نحافظ على حد أدنى لنصف قطر يبلغ 0.5×d ونقوم بتلميع قوالبنا لإزالة الخدوش الصغيرة.

أخذ عينات ما قبل الإنتاج على المواد الخاصة بك:

أرسل لنا سمك الألومنيوم الخاص بك، وسبائكه، وطريقة غاطسة. نحن ننتج دفعة صغيرة ونختبرها على مادة اللوحة الفعلية الخاصة بك. تتلقى تقرير الإعداد بالقوة الموصى بها ونوع السندان وصور الرأس المثبت.

توجيه العزلة كلفاني:

إذا كانت المسامير الخاصة بك ستلامس الفولاذ أو التيتانيوم أو ألياف الكربون، فإننا نقدم توصيات عزل مكتوبة لمنع التآكل الخفي أسفل رأس الشطف.

هذه الهندسة على مستوى التطبيق هي السبب وراء اختيار عملاء الطيران والإلكترونيات والأجهزة لـ Nuote Metals.

الأسئلة المتداولة حول المسامير ذات الرأس الغاطسة المصنوعة من الألومنيوم

Q1: هل يمكن استخدام المسامير ذات الرأس الغاطسة المصنوعة من الألومنيوم في التجميعات الاهتزازية؟

ج: لا ننصح باستخدامها في التطبيقات ذات الاهتزازات العالية. يحتوي الرأس الغاطس على كتلة مادية أقل فوق الساق مقارنة بالرؤوس المستديرة أو المقلاة، مما يقلل من مقاومة السحب وتحمل الاهتزاز. بالنسبة للمجموعات الاهتزازية - المحركات والمولدات والمعدات المحمولة - اختر مسامير الألومنيوم ذات الرأس الدائري. ومع ذلك، إذا كان التشطيب المسطح إلزاميًا وكان الاهتزاز خفيفًا (على سبيل المثال، العبوات الإلكترونية مع مراوح التبريد)، يمكن أن تعمل المسامير الغاطسة إذا اخترت الصلبة بدلاً من شبه الأنبوبية. يمكن لـ Nuote Metals تقديم المشورة بناءً على ملف تعريف الاهتزاز الخاص بك.

س2: ما هي زاوية التجويف التي يجب أن أستخدمها للألمنيوم - 90 درجة أو 120 درجة؟

ج: بالنسبة لمعظم تطبيقات الألمنيوم، تكون 90 درجة هي المعيار وتتوافق مع DIN 302. بالنسبة للسبائك الأكثر ليونة أو الصفائح الرقيقة، يُفضل أحيانًا 120 درجة لأن الزاوية الأوسع تقلل من ضغط الحافة وتقلل من خطر التشقق. القاعدة الحاسمة هي الاتساق: يجب أن يتطابق القاطع الغاطس ورأس البرشام تمامًا. في Nuote Metals، نقوم بتوريد المسامير 90 درجة و120 درجة ويمكننا التوصية بالزاوية الصحيحة بناءً على السبائك والسمك وطريقة الإعداد.

س 3: كيف يمكنني منع التآكل الجلفاني تحت برشام غاطس من الألومنيوم؟

ج: تعتمد الوقاية على المعدن المختلف: (1) بالنسبة للصلب أو التيتانيوم، استخدم طلاء تحويل الكرومات (ألودين) - موصل ويقلل الجهد الكلفاني. (2) بالنسبة لألياف الكربون، قم بالعزل بحاجز من الألياف الزجاجية أو النايلون عند الثغرة. (3) بالنسبة للنحاس أو النحاس الأصفر، تجنب الاتصال المباشر في البيئات الرطبة ما لم يتم استخدام غسالة انتقالية. (4) قم بإغلاق حافة المفصل بمادة مانعة للتسرب تمنع التآكل. يمكن لـ Nuote Metals توفير المسامير المصقولة بالكرومات وتوفير إرشادات عزل مكتوبة لمجموعة المواد الخاصة بك.
