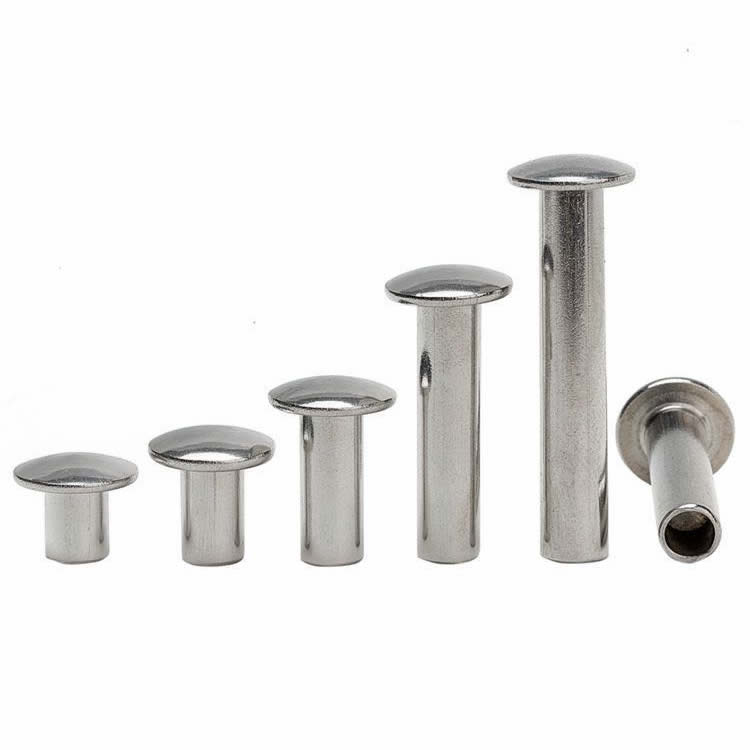

رأس عالمي نصف المسامير المجوفة

عندما يحتاج البرشام إلى الجلوس أقل من الرأس المستدير ولكن يوفر مساحة تحمل أكبر من الرأس المسطح، فإن الرأس العالمي يوفر التوازن المثالي. تتميز المسامير نصف المجوفة ذات الرأس العالمي بقبة مستديرة قليلاً ومنخفضة الشكل تقلل من التمزق أثناء توزيع الحمل على سطح أوسع. يقلل التجويف شبه المجوف من قوة الإعداد بنسبة 70% تقريبًا مقارنة بالمسامير الصلبة، مما يجعلها مناسبة للتجميع الآلي والمواد الحساسة.

مسامير رأس عالمية ذات رؤوس باردة من Nuote Metals مصنوعة من الفولاذ منخفض الكربون والفولاذ المقاوم للصدأ (304/316) والنحاس. تخدم مكوناتنا الصناعات التي يكون فيها المظهر النظيف البسيط مهمًا، بما في ذلك التصميمات الداخلية للسيارات، والأمتعة، والسلع الجلدية، ومرفقات الإلكترونيات، وتجميعات الأثاث.

ما الذي يجعل الرأس العالمي مختلفًا؟

يقع الرأس العالمي بين الرأس المستدير والرأس المسطح من حيث الارتفاع والعرض. إنه يوفر سطحًا محملًا أكبر من الرأس المستدير (يقلل من مخاطر السحب) مع الحفاظ على المظهر الجانبي المنخفض الذي يقلل من التمزق.

الرأس العالمي هو خيار "الأرضية الوسطى" - عريض بما يكفي لمنع سحب معظم المواد البلاستيكية والأقمشة، ومنخفض بدرجة كافية لتجنب تمزق الأجزاء المتحركة أو الملابس، ومستدير بما يكفي ليبدو بمظهر نهائي على المنتجات الاستهلاكية.

المواصفات الفنية - المواد والأبعاد والتشطيبات

خيارات المواد

الأبعاد القياسية – الرأس العالمي (الفولاذ)

التفاوتات: قطر الساق ±0.05 مم، قطر الرأس ±0.15 مم، الطول الإجمالي ±0.15 مم. أطوال برميل مخصصة متاحة.

البيانات الميكانيكية (رأس عالمي فولاذي مقاس 5 مم، مثبت في لوح فولاذي مقاس 2 مم)

يحتفظ التجويف شبه المجوف عادةً بنسبة 80-90% من قوة القص للبرشام الصلب بينما يتطلب قوة تثبيت أقل بكثير.

التشطيبات المتاحة

شاهد كيف نصنع المسامير

نظرا لصدقه. انقر على الفيديو أدناه لمشاهدة عملية الضغط ذات الرأس البارد لدينا — بدءًا من تغذية الأسلاك وحتى إخراج البرشام النهائي. يتم تشغيل التسلسل بأكمله بسرعة 200-300 قطعة في الدقيقة، مع مراقبة الجودة في الوقت الفعلي في كل مرحلة.

يقوم رأسنا البارد متعدد المحطات بتنفيذ عمليات التربيع والتوجيه والبثق والتجويف والتشذيب في دورة واحدة متواصلة - كل ذلك مع الحفاظ على تفاوتات تبلغ ± 0.05 مم. ما تراه هو ما نقوم بتسليمه، دفعة بعد دفعة.

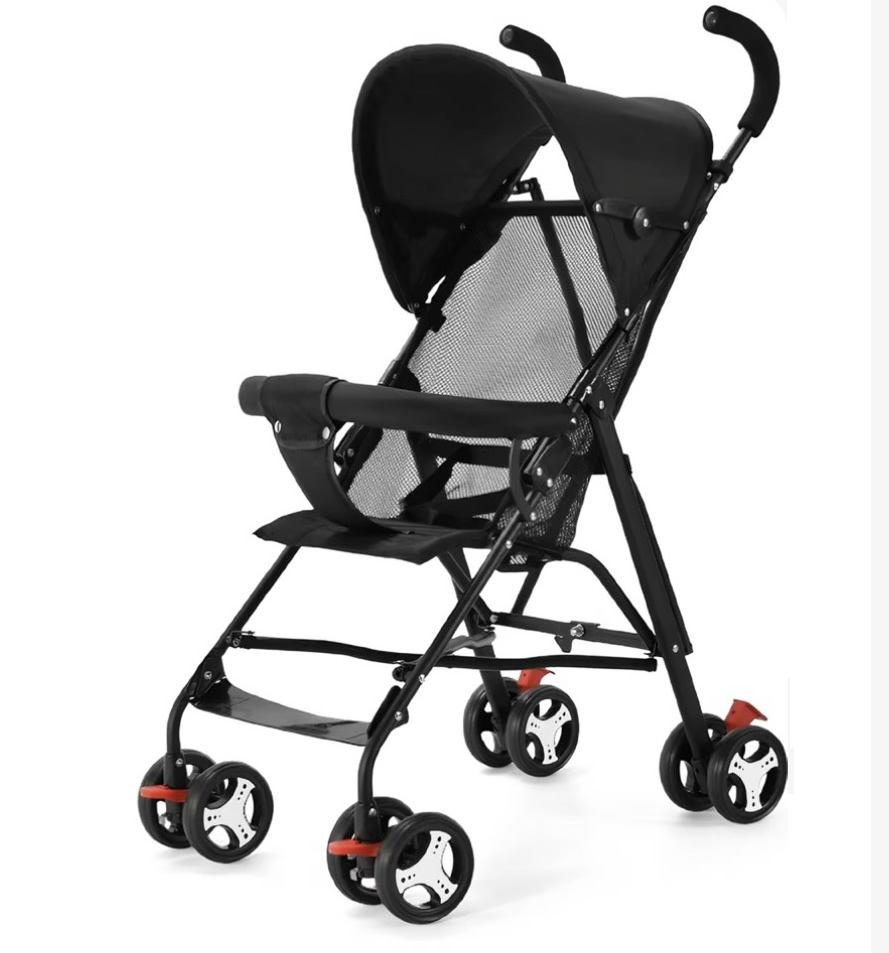

أحد الأمثلة الحقيقية للعملاء – المفصلة القابلة للطي لعربة الأطفال

هذا هو واحد من العديد من التطبيقات للمسامير المجوفة نصف الرأس العالمية. لقد قمنا بإدراجه لإظهار الاستخدام الحقيقي للإنتاج، وليس للإشارة إلى القيود.

اتصل بنا أحد مصنعي منتجات الأطفال بسبب مشكلة. استخدم إطار عربة الأطفال الخاصة بهم برشامًا مستديرًا عند المفصل القابل للطي. علق الرأس المستدير على المقعد القماشي بينما قام الوالدان بطي عربة الأطفال وفتحها. وكانت الشكاوى تتزايد. لقد احتاجوا إلى برشام يكون منخفضًا عن الرأس المستدير، ولا يبدو ضخمًا مثل رأس الجمالون، ويمكنه التعامل مع 10000 دورة طي.

نوصي بمسامير نصف مجوفة للرأس العالمي - ساق 5 مم، قطر رأس 10 مم، فولاذ كربوني مطلي بالزنك. كان ارتفاع الرأس العالمي 2.4 ملم فقط، مقارنة بـ 3.2 ملم للرأس المستديرة. أدى هذا الفارق البالغ 0.8 ملم إلى القضاء على تمزق القماش. يقوم الرأس الأوسع مقاس 10 مم أيضًا بتوزيع الضغط بشكل أفضل، مما يمنع الجلبة البلاستيكية من التشقق.

اختبر العميل 500 برشام عبر 100 عربة أطفال. بعد 10,000 دورة طي، لا يوجد تمزق أو ارتخاء أو تشقق. وهم الآن يطلبون المسامير لدينا على دفعات تتراوح ما بين 50.000 إلى 100.000 قطعة.

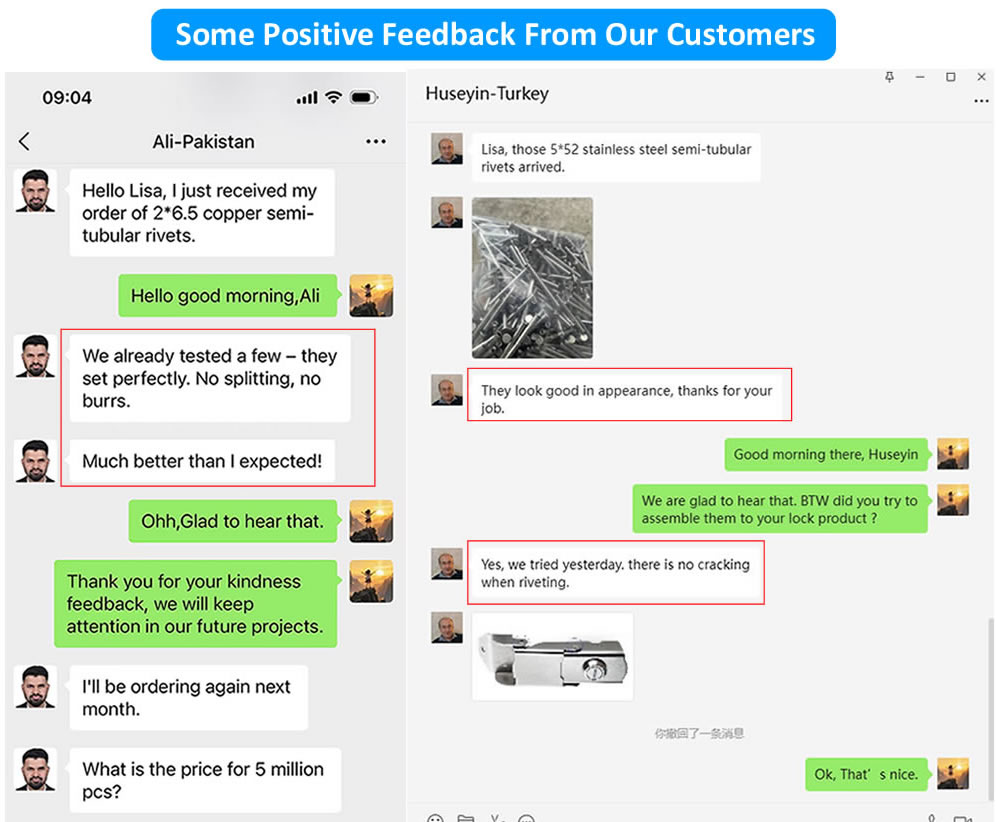

ماذا يقول عملاؤنا - ردود فعل حقيقية

حيث يتم استخدام المسامير نصف المجوفة

• عربات الأطفال وعربات الأطفال – مفصلات قابلة للطي، ونقاط ربط من القماش
• التصميمات الداخلية للسيارات - زخرفة لوحة الباب، وأغطية المقاعد، ومقابض الإمساك
• الأمتعة والحقائب - أقواس المقبض، وواقيات الزوايا، وتركيب القفل
• المنتجات الجلدية – فتحات الأحزمة، ملحقات أحزمة الحقائب، الزخارف الزخرفية
• حاويات الإلكترونيات – تثبيت بسيط، تجميع الهيكل
• الأثاث – وصلات من المعدن إلى الخشب، وتقليم المفروشات
• المواد الناعمة - القماش، القماش المشمع، البلاستيك

كيف نقوم بالمسامير ذات الرأس البارد

يقوم الرأس البارد بتشكيل المعدن في درجة حرارة الغرفة باستخدام مكابس عالية السرعة وقوالب دقيقة. بالنسبة للمسامير نصف المجوفة ذات الرأس العالمي، نستخدم رأسًا باردًا متعدد المحطات.

رسم الأسلاك- يتم سحب السلك الوارد إلى قطر الساق الدقيق.

قطع– يتم قطع السلك إلى طول فارغ دقيق.

الضربة الأولى (التربيع)- الفراغ متمركز ومربع.

الضربة الثانية (الرأس)- يشكل قالب الكربيد الرأس العالمي.

الضربة الثالثة (قذف التجويف)- يُحدث الثقب تجويفًا شبه مجوف (45-55% من طول البرميل).

التشذيب- تتم إزالة الفلاش حول حافة الرأس.

تراجع- تتم إزالة النتوءات الصغيرة.

الطلاء أو التخميل- يطبق على النحو المحدد.

يؤدي العمل على البارد إلى صلابة المادة، مما يزيد من صلابة السطح بنسبة 15-20%. تم صقل قوالب الكربيد الخاصة بنا إلى Ra 0.1 ميكرومتر لتشكيل رأس سلس.

عملية مراقبة الجودة لدينا - من المواد الخام إلى خط الإنتاج الخاص بك

تتبع كل دفعة من المسامير نظام فحص متعدد الطبقات.

مرحلة وصول المواد

يتم فحص كل ملف لمعرفة القطر (ميكرومتر الليزر، ±0.02 مم) والصلابة (اختبار روكويل). يتم رفض أي ملف خارج المواصفات.

مرحلة الإعداد والبدء

يتم فحص المسامير العشرة الأولى تحت تكبير 20× بحثًا عن عيوب السطح، ثم يتم قياسها باستخدام مقارن بصري. يجب أن يتطابق قطر الرأس وارتفاع الرأس والساق والطول وعمق التجويف مع الرسم.

خلال مرحلة الإنتاج

يقوم المشغلون بسحب 5 مسامير كل 500 قطعة. يتم فحص الأبعاد الحرجة باستخدام الفرجار الرقمي ومقياس الحركة/عدم الحركة. أي انجراف يؤدي إلى توقف الضغط الفوري.

Cمرحلة التحقق من اللنش

كل 2000 قطعة، نقوم بوضع 3 مسامير في عينة من المادة الفعلية الخاصة بك. يتم فحص الحلقة المدرفلة بحثًا عن التماثل والضيق والشقوق.

اختبار التآكل (إن أمكن)

بالنسبة للمسامير المطلية، يتم وضع العينات في غرفة رش الملح الخاصة بنا وفقًا لمعيار ASTM B117. يتم إصدار شهادة مع الدفعة.

مرحلة الفرز النهائي

يمر كل برشام عبر آلة فرز بصرية مزودة بكاميرات عالية السرعة. بعد الفرز، يتم التحقق يدويًا من عينة AQL العشوائية (المستوى الثاني، 1.0).

يتم الاحتفاظ بجميع سجلات التفتيش لمدة خمس سنوات ويتم تضمينها مع كل شحنة.

طلبك - ماذا يوجد داخل الصندوق

• المسامير في أكياس مختومة – مكتوب عليها رقم الجزء ورقم الدفعة والكمية
• تقرير فحص الأبعاد - 10 مسامير مقاسة من الدفعة
• شهادة المواد – شهادة اختبار المطحنة للملف المستخدم
• شهادة الطلاء – نتائج السماكة ورش الملح (إن أمكن)
• شهادة المطابقة - موقعة من مدير ضمان الجودة، يمكن تتبعها دفعة واحدة

حصلت شركة Nuote Metals على شهادة ISO 9001:2015. يتم توفير إعلانات RoHS وREACH عند الطلب.

كيف نعمل – معلومات عملية

• العينات - 20-50 قطعة مجانية للأحجام المخزنة القياسية (يدفع العميل تكلفة الشحن)
• أمر تجريبي - يوصى بـ 10000 قطعة للتحقق من صحتها لأول مرة
• موك – 2000 قطعة (الفولاذ/النحاس)، 3000 قطعة (الفولاذ المقاوم للصدأ)
• المهلة (المخزون) - 5-7 أيام عمل
• المهلة الزمنية (برميل مخصص) – 12-15 يومًا
• رسوم الأدوات - لا شيء لأدوات الرأس العالمية القياسية (ساق 3-8 مم)

ثلاثة أسئلة نجيب عليها كثيرًا

Q1: متى يجب أن أختار رأسًا عالميًا نصف برشام مجوف فوق رأس مستدير أو رأس مسطح؟

ج: اختر رأسًا عالميًا عندما تحتاج إلى سطح محمل أكبر من الرأس المستدير (لمنع سحب المواد الناعمة) ولكنك تحتاج أيضًا إلى شكل جانبي أقل لتجنب التمزق. الرأس العالمي أعرض من المستدير (2.0-2.2× ساق مقابل 1.6-1.8×) ويجلس أقل (35-40% من قطر الرأس مقابل 40-50%). بالنسبة لحقيبة عربة الأطفال المذكورة أعلاه، أدى فرق الارتفاع بمقدار 0.8 ملم إلى القضاء على تمزق القماش. الرأس المستدير أبسط وأرخص. الرأس المسطح مخصص لتطبيقات التدفق. الرأس العالمي هو الخيار "المرئي المتميز" لتجميعات المواد المختلطة.

Q2: هل يمكن استخدام المسامير نصف المجوفة ذات الرأس العالمي في البلاستيك دون تكسير الرئيس؟

ج: نعم. تعمل منطقة المحمل الأوسع للرأس العالمي على توزيع قوة الإعداد على سطح أكبر، مما يقلل الضغط على المواد الهشة مثل ABS والبولي كربونات. بالنسبة للبلاستيك، نوصي بطول البرميل بمقدار 1.0-1.5 مم بالضبط من كومة المواد، والضبط باستخدام مكبس (وليس بمطرقة) بقوة يمكن التحكم فيها. في حالة عربة الأطفال، يمنع الرأس العالمي تشقق الجلبة البلاستيكية التي كان الرأس المستدير قد أتلفها سابقًا.

Q3: ما هو الحد الأقصى لنطاق قبضة المسامير المجوفة ذات الرأس العالمي المصنوعة من الفولاذ المقاوم للصدأ؟

ج: بالنسبة للفولاذ المقاوم للصدأ، نوصي بألا يتجاوز قطر الساق 4 ×. بالنسبة للبرشام المقاوم للصدأ مقاس 5 مم، تصل القبضة الآمنة إلى 20 مم. أبعد من ذلك، قد يصبح البرميل أكثر صلابة أثناء الإعداد ويتشقق. بالنسبة للأكوام الأكثر سمكًا، نوصي بالفولاذ منخفض الكربون (أكثر ليونة) أو تمديد طول البرميل مع التلدين المتوسط. يمكننا توريد أطوال براميل مخصصة تصل إلى 30 مم لأقطار 6 مم و8 مم. اتصل بنا لمعرفة سمك المكدس الخاص بك بالضبط للحصول على توصية.

اطلب عرض أسعار – أخبرنا بما تحتاجه

للحصول على عرض أسعار ثابت للمسامير المجوفة ذات الرأس العالمي، يرجى تقديم ما يلي:

• قطر عرقوب (مم)
• طول البرميل (مم) - أو إجمالي سمك مجموعة المواد لديك
• الخامة ( ستيل / استانلس 304/316 / نحاس )
• النهاية (الزنك / النيكل / أكسيد الأسود / التخميل)
• الكمية السنوية المقدرة

يمكنك أيضًا إرفاق رسم أو صورة للبرشام الحالي أو جزء عينة. سوف نقوم بالرد خلال 24 ساعة بتكلفة الأدوات (إن وجدت)، وسعر القطعة، والمهلة الزمنية، وسياسة العينة المجانية.

أرسل طلب عرض الأسعار الخاص بك إلى Nuote Metals اليوم. لا يوجد ضغط ولا التزام - فقط عرض أسعار تنافسي واضح.
