وصف المنتج

في عالم تشكيل المعادن، يمثل الحجم تحديات فريدة من نوعها. يتطلب ختم الأجزاء الصغيرة - المكونات التي يبلغ حجمها بضعة ملليمترات فقط أو تزن أجزاء من الجرام - معدات وأدوات متخصصة ومراقبة للعملية. يمكن أن يؤدي وجود نتوء صغير أو تغيير في الأبعاد بمقدار 0.02 مم إلى جعل الدفعة بأكملها غير قابلة للاستخدام.

نوتي ميتالزلديها خطوط إنتاج مخصصة خصيصا لختم أجزاء صغيرة. تم تحسين مكابسنا وخلاصاتنا وقوالبنا للمكونات المصغرة المستخدمة في الإلكترونيات والأجهزة الطبية وصناعة الساعات وأنظمة السيارات الدقيقة. نحن ننتج ختم الأجزاء الصغيرة بسرعات تصل إلى 1200 ضربة في الدقيقة، مع تفاوتات تصل إلى ±0.01 مم.

ما هو ختم الأجزاء الصغيرة؟

ختم أجزاء صغيرةهي مكونات معدنية تتميز عادة بما يلي:

الحد الأقصى للبعد - أقل من 30 مم في أي اتجاه

سمك المادة - عادة 0.1 مم إلى 1.5 مم

الوزن – في كثير من الأحيان أقل من 5 جرام

التعقيد – قد يشمل انحناءات متعددة، أو ثقوبًا مثقوبة، أو ميزات منقوشة، أو أسطحًا مصقولة

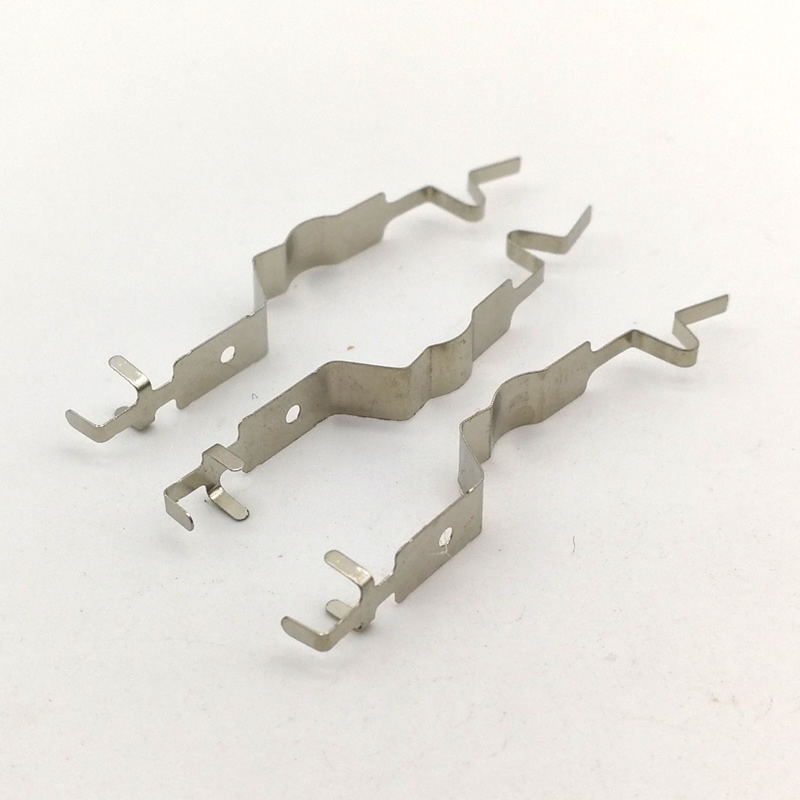

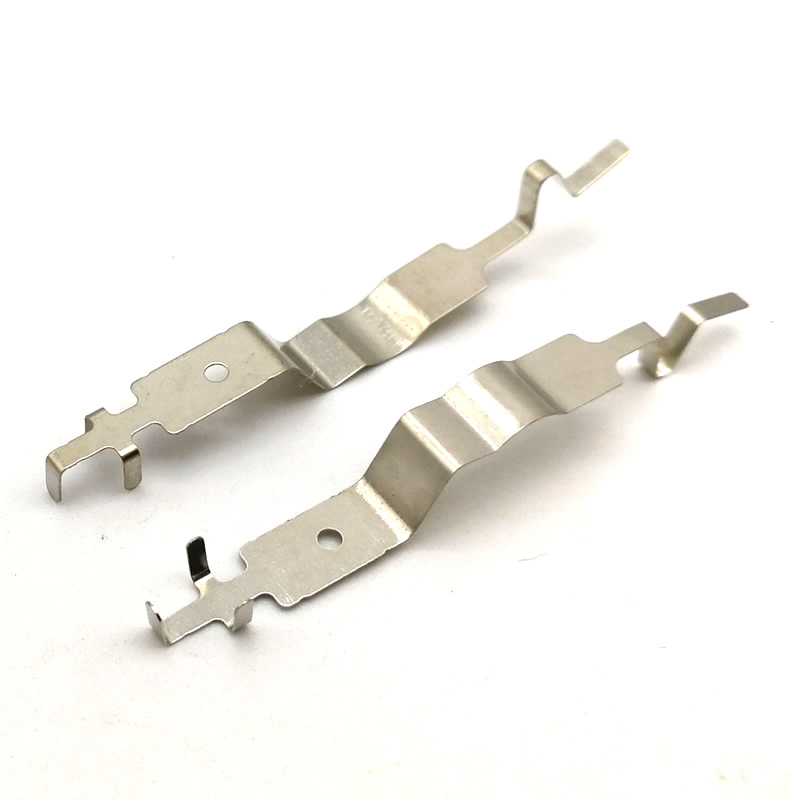

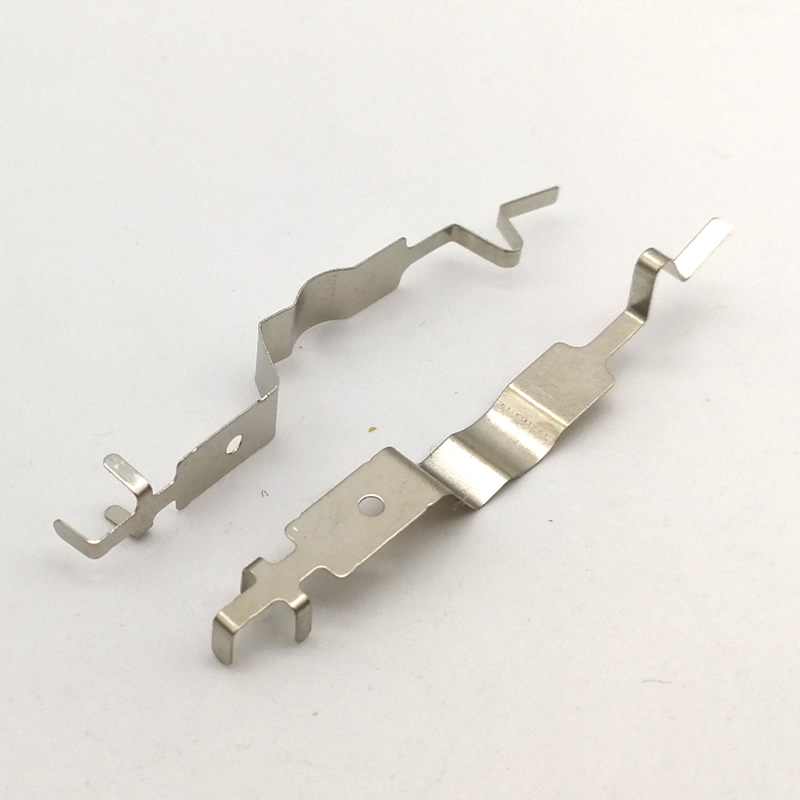

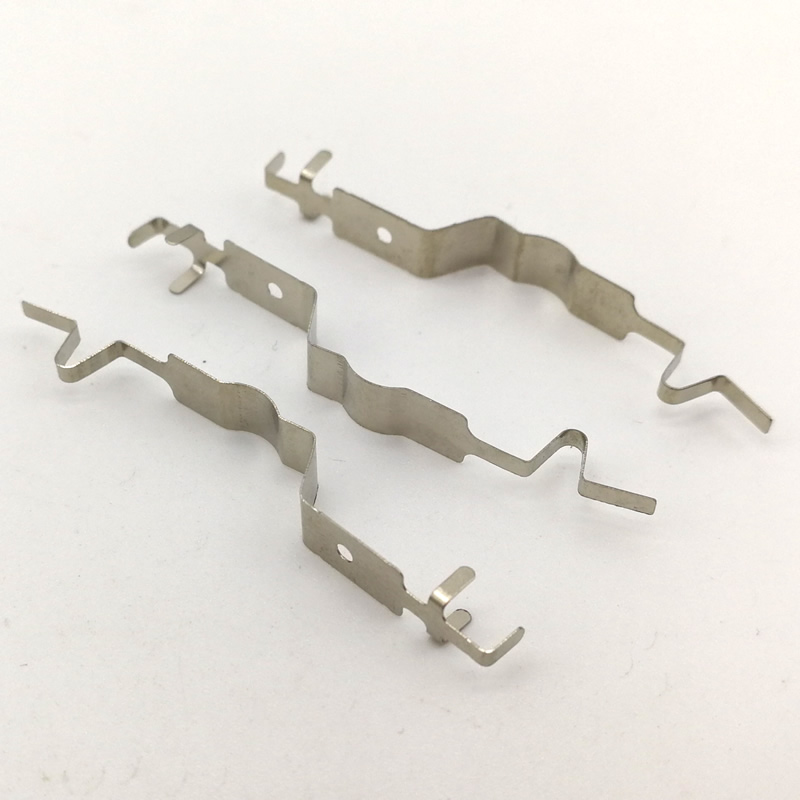

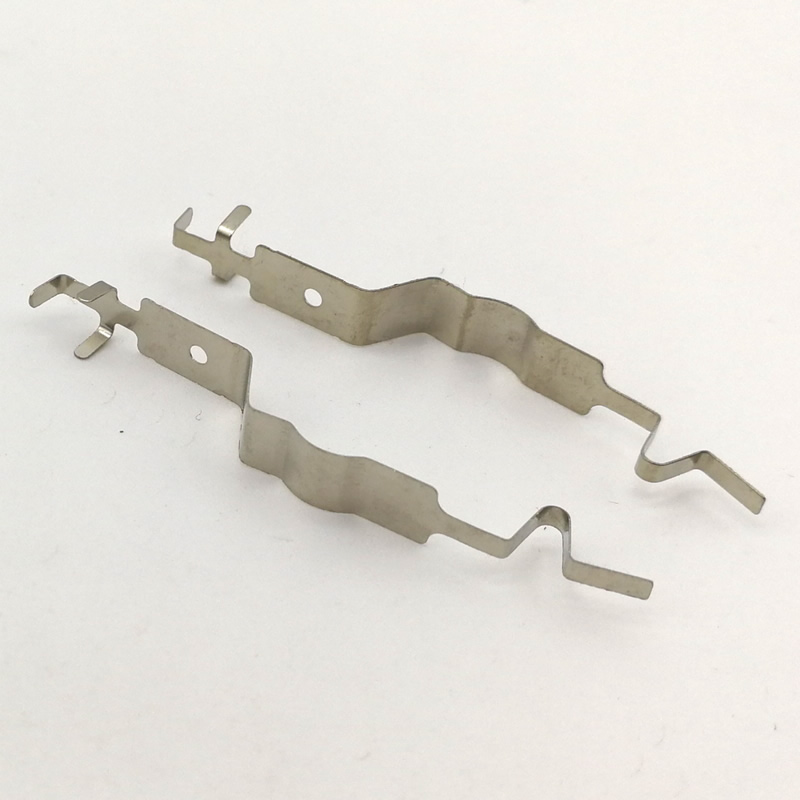

تتضمن أمثلة ختم الأجزاء الصغيرة دبابيس الموصل، وملامسات الزنبرك، وأغطية الدرع، وأطراف البطارية، وروابط الساعة، وأقواس المستشعر، وأطراف الأدوات الجراحية.

اقتصادأجزاء مختومةفريدة من نوعها. في حين أن سعر القطعة منخفض، فإن الأدوات كثيفة (العديد من التجاويف لكل قالب)، ومتطلبات الجودة مرتفعة بشكل استثنائي. قامت Nuote Metals بتحسين العملية لتوفير الموثوقية على نطاق واسع.

لماذا تختار Nuote Metals لختم الأجزاء الصغيرة؟

مكابس متخصصة للأجزاء الصغيرة

مكابس الختم القياسية ليست مثاليةختم أجزاء. تعمل شركة Nuote Metals على تشغيل مكابس عالية السرعة ودقيقة مع:

أطوال السكتة الدماغية القصيرة - من 10 مم إلى 30 مم (يقلل من وقت الهواء، ويزيد من SPM)

إطارات مخففة بالاهتزاز - تحافظ على محاذاة القالب عند السرعات العالية

تغذية مؤازرة بدقة ±0.02 مم - ضرورية للملفات الرفيعة والضيقة

أجهزة الاستشعار الداخلية – تكتشف حالات سوء التغذية، وإخراج الأجزاء، وتآكل الأدوات

الأدوات المصممة للميزات المصغرة

يموت لدينا لختم أجزاء صغيرةيستخدم:

مثاقب كربيد صغيرة الحجم - بأقطار صغيرة تصل إلى 0.3 مم

إدراجات كربيد التنغستن – تتحمل التآكل الناتج عن الدورات العالية

طرد إيجابي للجزء - دبابيس الهواء أو الزنبرك تمنع الالتصاق

محطات التحقق البصري – كاميرات داخلية للأبعاد الحرجة

غرف الأبحاث وبروتوكولات المناولة

يتم فقدان الأجزاء الصغيرة أو تلوثها بسهولة.نوتي ميتالزيحافظ على:

خطوط تعبئة مخصصة للأجزاء الصغيرة – صواني مضادة للكهرباء الساكنة، أو أشرطة وبكرات، أو أكياس مخصصة

مغذيات مغناطيسية واهتزازية – للعد والتعبئة الآلية

فحص بصري بنسبة 100% - مكبر للعيوب السطحية غير المرئية بالعين المجردة

تحقق من الفيديو لترى كيف نصنع أجزاء الختم

المواصفات الفنية لختم الأجزاء الصغيرة

خيارات المواد

مادة	السماكة المشتركة (مم)	أجزاء صغيرة نموذجية
الفولاذ منخفض الكربون (SPCC، 1008)	0.15 - 1.0	غسالات، الفواصل، مقاطع
الفولاذ المقاوم للصدأ (304، 301 نصف صلب)	0.10 - 0.8	اتصالات الربيع، شفرات طبية
نحاس (C260، C268)	0.10 - 0.8	دبابيس الموصل والمحطات
برونز الفوسفور (C5191)	0.10 - 0.5	تتابع الينابيع، شفرات التبديل
نحاس البريليوم (C17200)	0.10 - 0.5	نوابض عالية الأداء، وصلات للبطارية
الألومنيوم (5052، 1100)	0.15 - 1.0	دروع EMI، وموزعات الحرارة
النيكل الفضي	0.10 - 0.5	زخرفة إلكترونية مزخرفة، اتصالات مقاومة للتآكل

قدرات الأبعاد لختم الأجزاء الصغيرة

نوتي ميتالزيحقق التفاوتات التالية علىختم أجزاء صغيرة.

المعلمة	القدرة القياسية	قدرة عالية الدقة (عند الطلب)
الحد الأدنى لطول/عرض الجزء	1.0 ملم	0.8 ملم
الحد الأدنى لقطر الثقب	0.3 مم (0.5 مم للمواد السميكة)	0.2 مم (مع لكمة كربيد)
التسامح من ثقب إلى ثقب	± 0.025 ملم	± 0.010 ملم
التسامح كفاف فارغة	± 0.025 ملم	± 0.015 ملم
زاوية الانحناء	± 0.5 درجة	± 0.3 درجة
التسطيح (طول أكثر من 10 مم)	± 0.05 ملم	± 0.02 ملم
ارتفاع الأزيز (الحواف المقطوعة)	.030.03 ملم	.010.01 مم (مع إزالة الأزيز الثانوية)
التسامح سمك العملة	± 0.010 ملم	± 0.005 ملم

سرعات الإنتاج وأحجامه

سمك المادة	سرعة الصحافة النموذجية (SPM)	الناتج اليومي (لكل وردية)	الحد الأدنى من النظام الاقتصادي
0.1 – 0.3 ملم	800 - 1,200	400,000 – 600,000	500000 قطعة
0.3 – 0.8 ملم	400 - 800	200,000 – 400,000	200,000 قطعة
0.8 – 1.5 ملم	200 - 400	100,000 – 200,000	100,000 قطعة

ملحوظة:ختم أجزاء صغيرةبكميات أقل قد يكون أكثر اقتصادا باستخدام القطع بالليزر أو النقش الكيميائي.نوتي ميتالزيقدم توصيات العملية عند الاقتباس.

تكوينات القالب النموذجية لختم الأجزاء الصغيرة

نوع القالب	عدد المحطات	تجاويف نموذجية لكل عرض الشريط	أفضل ل
صف واحد تقدمي	8 - 20	1 - 2	الأجزاء المعقدة ذات الانحناءات أو العملات المعدنية أو الثقوب المتعددة
تقدمية متعددة الصفوف	10 - 30	4 - 16	الأجزاء المسطحة البسيطة (الغسالات والمشابك والمحطات الطرفية)
نقل يموت	6 - 12	1 (لكن شريط كبير)	الأجزاء الصغيرة الأكبر حجمًا (أكثر من 15 مم) تتطلب تشكيلًا ثقيلًا

نحنيستخدم قوالب متعددة الصفوف للحجم الكبيرختم أجزاءوتقليل هدر الشريط وزيادة الإنتاج لكل ضربة ضغط.

تطبيقات ختم الأجزاء الصغيرة

نوتي ميتالزلوازمختم جزء صغيرللصناعات التي تكون فيها الدقة على نطاق مصغر أمرًا بالغ الأهمية.

الالكترونيات والموصلات

دبابيس موصل USB وHDMI (النحاس أو البرونز الفوسفوري)

جهات اتصال حامل بطاقة SIM (الفولاذ المقاوم للصدأ، مطلية بالنيكل)

اتصالات ربيع البطارية للأجهزة القابلة للارتداء

حماية الأصابع والمشابك الأرضية (نحاس البريليوم)

إطارات الرصاص لأجهزة الاستشعار ومصابيح LED

الأجهزة الطبية

مكونات سندان الدباسة والخرطوشة الجراحية

أطراف أدوات طب الأسنان (الفولاذ المقاوم للصدأ، ذات الحواف الحادة)

موصلات الأجهزة القابلة للزرع (التيتانيوم أو الفولاذ المقاوم للصدأ 316L)

حلقات قفل محور القسطرة

اتصالات شريط الاختبار التشخيصي (مطلية بالذهب)

السيارات والمركبات الكهربائية

أطراف صندوق المصاهر (النحاس المطلي بالقصدير)

مقاطع تسخير الأسلاك (الفولاذ الربيعي)

دعامات تثبيت المستشعر (رفيعة غير قابلة للصدأ)

شفرات الاتصال بمنفذ الشحن

أشرطة التوصيل لنظام إدارة البطارية (تنسيق صغير)

صناعة الساعات والميكانيكا الدقيقة

جسور قطار التروس (النحاس)

سيقان ضبط يدوية (فراغات مختومة لمزيد من التصنيع)

مقاطع الربيع القضية

حلقات فاصلة للحركة

المنتجات الاستهلاكية

وصلات شحن سماعات الأذن (ستانلس ستيل مطلي بالذهب)

لوحات تركيب محرك الطائرة بدون طيار (الألومنيوم)

محطات بطارية التحكم عن بعد

منزلقات بسحاب وعلامات سحب (فولاذ صغير مختوم)

مكونات مشبك لحقائب الظهر

ضمان الجودة لختم الأجزاء الصغيرة - EEAT عمليًا

نوتي ميتالزيطبق بروتوكولات الجودة المتخصصة للمكونات المصغرة.

تجربة مع الأدوات الدقيقة

يتمتع صانعو الأدوات لدينا بعقود من الخبرة في طحن اللكمات التي يصل قطرها إلى 0.3 مم. نحن نستخدم الأسلاك EDM والطحن لتحقيق خلوص من القالب بنسبة 5-8% لكل جانب - وهو أمر بالغ الأهمية لقص المواد الرقيقة بشكل نظيف بدون نتوءات.

خبرة في الفحص عالي التكبير

أدوات القياس القياسية غير كافية لختم الأجزاء الصغيرة. استخدامات Nuote Metals:

أنظمة قياس الرؤية – تكبير 100 مرة بدقة أقل من الميكرون

ميكرومترات الليزر Keyence – قياس عدم الاتصال بسرعة 1000 قراءة/الثانية

المجهر الإلكتروني الماسح (SEM) - لتحليل الفشل والتحقق من جودة الحافة (الاستعانة بمصادر خارجية حسب الحاجة)

الموثوقية من خلال معايير الصناعة

ملكناختم أجزاء صغيرةالامتثال:

الأيزو 9001:2015 – إدارة الجودة

IPC-610 - قبول التجميعات الإلكترونية (للموصل وأجزاء الاتصال)

RoHS & REACH - امتثال المواد للإلكترونيات

IATF 16949 – جودة السيارات (متوفرة لقطع غيار السيارات الصغيرة)

الثقة من خلال الفحص الآلي بنسبة 100%

لختم الأجزاء الصغيرة الحرجة،نوتي ميتالزتنفذ:

أجهزة استشعار بصرية داخلية - تحقق من وجود الجزء والهندسة الأساسية عند 1200 SPM

فرز الرؤية بعد الختم – يرفض الأجزاء التي بها عيوب في الأبعاد أو السطح

الشريط والبكرة مع العد الآلي – يضمن الكميات الدقيقة دون فقدان القطع

التحديات الشائعة في ختم الأجزاء الصغيرة وكيف تحلها معادن Nuote

تحدي	السبب الجذري	Nuote المعادن الحل
نتوءات على الثقوب الصغيرة	انحراف لكمة أو إزالة غير لائقة	اللكمات كربيد مع لوحات متجرد الموجهة؛ التخليص الأمثل لكل سمك
الجزء الملتصق بالثقب (القطف)	فراغ أو شحنة ثابتة	طرد الهواء الإيجابي. اللكمات المغلفة (TiN أو DLC)؛ المؤين مكافحة ساكنة
عدم تناسق الأبعاد عبر عرض الشريط	توتر غير متساوٍ في الملف أو خطأ في التغذية	تغذية مؤازرة مع تحكم في حلقة مغلقة؛ تمليس مع لفات قرصة
الأجزاء المنحنية أو الملتوية بعد الختم	الإجهاد المتبقي من القطع أو الانحناء	تخفيف الضغط في الخط (الحرارة)؛ محطات مكافحة الانحناء
الأجزاء المفقودة أثناء التعبئة	جاذبية ثابتة أو صغيرة الحجم	صواني مكافحة ساكنة. مغذيات اهتزازية آلية مزودة بأجهزة استشعار للعد

الأسئلة المتداولة حول ختم الأجزاء الصغيرة

فيما يلي الاستفسارات الفنية الأكثر شيوعًا التي تتلقاهانحن متعلقختم أجزاء.

Q1: ما هو أصغر حجم لختم الأجزاء الصغيرة التي يمكن أن تنتجها Nuote Metals؟

ج: أنتجت شركة Nuote Metals أجزاء صغيرة مختومة يصل طولها إلى 0.8 مم وعرضها 0.3 مم، وسمك المادة 0.1 مم. يعتمد الحد الأدنى العملي على مدى تعقيد الميزة. بالنسبة لغسالة مسطحة بسيطة أو لوحة تلامس، يمكننا ختم الأجزاء بقطر يصل إلى 0.5 مم باستخدام أدوات كربيد ومكابس عالية السرعة. بالنسبة للأجزاء التي تتطلب ثقوبًا، يبلغ الحد الأدنى لقطر الثقب 0.2 مم (سمك المادة ≥0.15 مم). بالنسبة للأجزاء ذات الانحناءات أو الميزات المشكلة، يبلغ الحد الأدنى لحجم الجزء حوالي 1.5 مم في أي بُعد للسماح بإزالة الأدوات. إذا كانت الأجزاء الصغيرة المختومة أصغر من هذه الحدود، فيمكن لشركة Nuote Metals أن توصي بعمليات بديلة مثل النقش الكيميائي الضوئي (PCM) أو المعالجة الدقيقة بالليزر. نحن نشجعك على إرسال الرسم الخاص بك لمراجعة الجدوى - وسيقوم مهندسونا بتقديم المشورة لك بشأن ما إذا كان الختم مجديًا من الناحية الفنية والاقتصادية.

Q2: كيف تتحكم Nuote Metals في نتوءات ختم الأجزاء الصغيرة، خاصة عندما يتم التعامل مع الأجزاء أو ملامستها للمكونات الحساسة؟

ج: التحكم في الأزيز هو الاهتمام الأول بالجودة لختم الأجزاء الصغيرة.نوتي ميتالزيستخدم نهجا من ثلاثة مستويات. أولاً، تحسين خلوص القالب: بالنسبة للمواد الرقيقة (أقل من 0.3 مم)، نحافظ على خلوص من التخريم إلى القالب بنسبة 3-5% فقط لكل جانب، مما يقلل بشكل كبير من تكوين النتوءات ولكنه يتطلب اللكمات من الكربيد لمنع التآكل. ثانيًا، صيانة الأدوات الحادة: نقوم بتتبع عدد ضربات الثقب ونستبدل أو نعيد شحذ اللكمات كل 500000 إلى 2000000 ضربة اعتمادًا على مدى كشط المادة. ثالثًا، إزالة الحواف الثانوية للأجزاء الصغيرة ذات الختم الحرج: نحن نقدم التقليب الاهتزازي باستخدام الوسائط الخزفية أو البلاستيكية، مما ينتج نصف قطر حافة منتظم يبلغ 0.01-0.03 مم ويزيل النتوءات حتى ارتفاع ≥0.01 مم. بالنسبة للأجزاء التي لا تتحمل أي نتوءات يمكن اكتشافها (على سبيل المثال، الشفرات الطبية أو نقاط الاتصال الكهربائية التي يجب ألا تخدش أسطح التزاوج)، فإننا نقدم خدمة التلميع الكهربائي (للفولاذ المقاوم للصدأ) أو التفجير باستخدام مواد كاشطة دقيقة. حدد الحد الأقصى المسموح به لارتفاع الثقب على الرسم، وسوف تقوم Nuote Metals بتحديد العملية المناسبة.

س 3: ما هي المهلة الزمنية النموذجية للأدوات والعينات الأولى لختم الأجزاء الصغيرة؟

ج: المهلة الزمنية لختم أجزاء صغيرةتعتمد على تعقيد الجزء وبناء القالب. بالنسبة للأجزاء المسطحة البسيطة (الغسالات، والمشابك، والمحطات الطرفية) التي يمكنها استخدام قوالب متعددة الصفوف مع 2-4 محطات، تقدم Nuote Metals عادةً العينات الأولى خلال 15-20 يوم عمل بعد الحصول على الموافقة. بالنسبة لختم الأجزاء الصغيرة المعقدة ذات الانحناءات المتعددة، والعملات المعدنية، وميزات الثقب التي تتطلب قوالب تدريجية مع 8-15 محطة، تتراوح مهلة الأدوات من 25 إلى 35 يوم عمل. نحن نقدم خدمة سريعة (رسوم أدوات إضافية بنسبة 30%) تقلل من المهلة الزمنية بمقدار 7 إلى 10 أيام. بعد الموافقة على الأدوات، نقدم 20 قطعة عينة مجانية لفحصها من قبل العميل. عادة ما تكون مهلة الإنتاج لختم الأجزاء الصغيرة من 10 إلى 15 يوم عمل للطلبات التي تصل إلى 500000 قطعة، على افتراض أن عمليات الطلاء أو العمليات الثانوية هي المعيار. اتصل بـ Nuote Metals مع رسم الجزء الخاص بك للحصول على جدول زمني محدد.

س 4: كيف يتم ختم الأجزاء الصغيرة المعبأة لمنع فقدانها أو تلفها أثناء الشحن؟ هل يمكنكم توفير شريط وبكرة للتجميع الآلي؟

ج: نعم، تقدم Nuote Metals خيارات تغليف متعددة لـختم أجزاء. للتجميع اليدوي أو الاستخدام بكميات صغيرة، نقدم أكياس بولي مضادة للكهرباء الساكنة مع أغطية محكمة الغلق بالحرارة ومجففة، ومعبأة عادةً في 1000-10000 قطعة لكل كيس (اعتمادًا على حجم الجزء). بالنسبة للتجميع التلقائي للالتقاط والمكان، نقدم تغليفًا بالشريط والبكرة وفقًا لمعايير EIA-481 — وهو متاح للأجزاء الصغيرة التي يصل حجمها إلى 1.0 مم × 1.0 مم. تشتمل خدمة الأشرطة والبكرة التي نقدمها على شريط ناقل مضاد للكهرباء الساكنة، وشريط تغطية بقوة تقشير يمكن التحكم فيها، وبكرات بلاستيكية بقطر 7 بوصة أو 13 بوصة. بالنسبة لختم الأجزاء الصغيرة جدًا أو الدقيقة، فإننا نقدم أيضًا صواني الوافل (معيار JEDEC) مع جيوب فردية لمنع الأجزاء من ملامسة بعضها البعض. بالنسبة للطلبات ذات الحجم الكبير، يمكننا توفير التعبئة والتغليف السائب مع العد الآلي ووضع العلامات. حدد طريقة التغليف المفضلة لديك في وقت عرض الأسعار - لا توجد عادةً أي رسوم إضافية على الشريط والبكرة للطلبات التي تزيد عن 50000 قطعة.
