وصف المنتج

بالنسبة لعدد لا يحصى من المنتجات الصناعية والتجارية، فإن العمود الفقري هو الفولاذ.أجزاء فولاذية مختومةتقدم مزيجًا لا مثيل له من القوة الميكانيكية وتوافر المواد وفعالية التكلفة. بدءًا من حوامل المعدات الثقيلة وحتى الإطارات الإلكترونية الدقيقة، تهيمن المكونات الفولاذية المختومة على التطبيقات التي تكون فيها الموثوقية تحت الحمل أمرًا ضروريًا.

نوتي ميتالزأنتجت أجزاء فولاذية مختومة عالية الجودة لأكثر من عقد من الزمان. تتعامل مكابسنا مع الفولاذ منخفض الكربون وعالي الكربون والسبائك بسماكة تتراوح من 0.3 مم إلى 6.0 مم. نحن نجمع بين علم المواد وعمليات الختم الفعالة لتقديم مكونات تلبي معايير الأداء الصارمة دون تكلفة غير ضرورية.

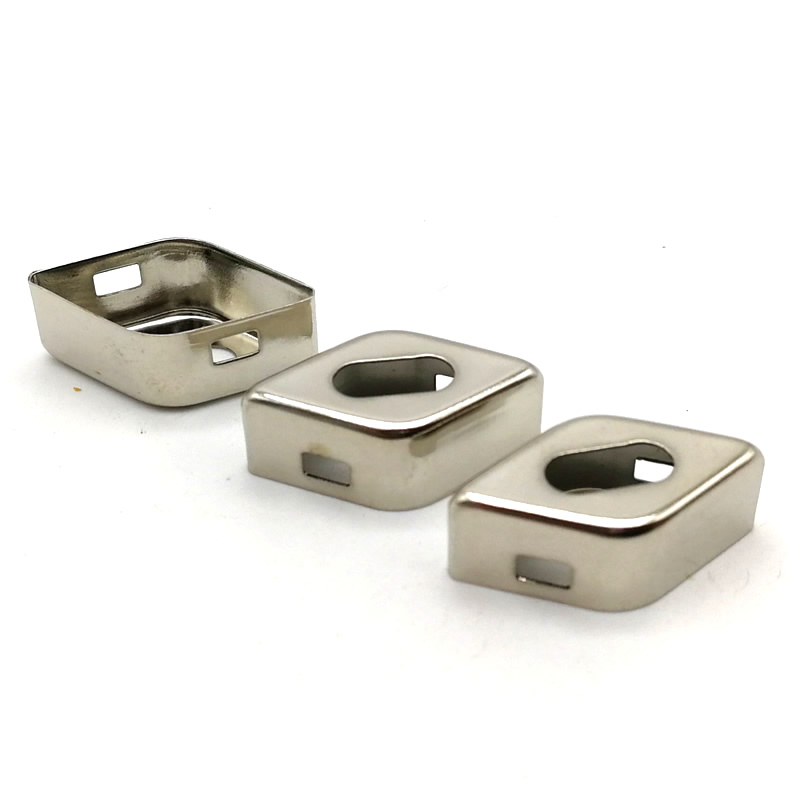

ما هي الأجزاء الفولاذية المختومة؟

أجزاء فولاذية مختومةهي مكونات معدنية يتم تشكيلها عن طريق تغذية لفائف الصلب أو الصفائح في مكبس ختم مجهز بقوالب مخصصة. تقوم المكبس بإجراء عمليات مثل التقطيع أو الثقب أو الثني أو الرسم أو النقش لإنشاء الشكل النهائي.

يشير مصطلح "الأجزاء الفولاذية المختومة" عادةً إلى المكونات المصنوعة من الفولاذ الكربوني أو الفولاذ منخفض السبائك - والتي تختلف عن الفولاذ المقاوم للصدأ أو الألومنيوم أو النحاس. تشمل درجات الفولاذ الشائعة ما يلي:

الفولاذ منخفض الكربون (SPCC، SPCD، Q195، 1008) - قابلية تشكيل ممتازة واقتصادية

فولاذ كربوني متوسط (S45C، 1045) - قوة أعلى، ومقاومة للتآكل

فولاذ عالي الكربون (SK5، 1080) - مزاج زنبركي، صلابة

سبائك الصلب (SPRING STEEL، 51CrV4) - مقاومة عالية للتعب للأحمال الديناميكية

نوتي ميتالزيختار درجة الفولاذ المثالية لكل تطبيق، ويوازن بين قابلية التشكيل والقوة والتكلفة ومتطلبات تشطيب السطح.

تحقق من الفيديو لمعرفة المزيد عن ورشة الختم لدينا

لماذا تختار الفولاذ للمكونات المختومة؟

يظل الفولاذ المادة الأكثر ختمًا على نطاق واسع لسبب وجيه.نوتي ميتالزيسلط الضوء على هذه المزايا للأجزاء الفولاذية المختومة:

نسبة القوة إلى التكلفة العالية - يوفر الفولاذ قوة أكبر من الألومنيوم أو النحاس بتكلفة أقل للمواد

الخصائص المغناطيسية - ضرورية لأجهزة الاستشعار والمرحلات والتجمعات الكهرومغناطيسية

قابلية اللحام – تقبل الأجزاء الفولاذية بسهولة اللحام الموضعي أو المنبثق أو اللحام بالليزر

التوافق مع الطلاء - تلتصق الزنك والنيكل والقصدير والألواح الأخرى جيدًا بالفولاذ

التوفر - تتوفر لفائف الصلب عالميًا مع فترات زمنية قصيرة

المواصفات الفنية للأجزاء الفولاذية المختومة من معادن Nuote

خيارات المواد للأجزاء الفولاذية المختومة

درجة	يكتب	قوة الشد (ميغاباسكال)	قوة الخضوع (ميجا باسكال)	صلابة نموذجية	أفضل التطبيقات
إس بي سي سي / س195	منخفض الكربون، جودة تجارية	270 - 350	180 - 240	إتش آر بي 45-60	الأقواس العامة والمرفقات وأجزاء الهيكل
إس بي سي دي/1008	منخفض الكربون، جودة الرسم	280 - 370	190 - 250	HRB 50-65	أكواب مرسومة بأشكال معقدة
SPCE / 1010	منخفض الكربون، جودة الرسم العميق	300 - 390	210 - 260	إتش آر بي 55-70	العلب المرسومة بعمق، وخزانات وقود السيارات
إس 45 سي / 1045	الكربون المتوسط	570 – 700	350 - 450	إتش آر بي 85-95	التروس (الفراغات المختومة) والأعمدة وألواح التآكل
اس كيه 5 / 1080	عالي الكربون (فولاذ زنبركي)	800 - 1,100 (مقسّى)	500 – 800	لجنة حقوق الإنسان 40-55	المشابك والينابيع وحلقات التثبيت وشفرات المنشار
51CrV4	سبائك الصلب الربيع	1,200 - 1,500	1,000 – 1,300	لجنة حقوق الإنسان 45-52	نوابض ورقية ذات دورة عالية، وأقراص القابض

قدرات الأبعاد للأجزاء الفولاذية المختومة

نوتي ميتالزينتجأجزاء فولاذية مختومةعبر مجموعة واسعة من الأحجام والتفاوتات.

المعلمة	القدرة القياسية	القدرة على الدقة (عند الطلب)
سمك المادة	0.3 ملم – 6.0 ملم	0.2 ملم – 8.0 ملم (درجات محدودة)
الحد الأقصى لبعد الجزء (القالب التدريجي)	300 مم × 300 مم	400 مم × 400 مم
الحد الأقصى لبعد الجزء (قالب النقل)	500 مم × 600 مم	600 مم × 800 مم
التسامح (تقطيع / ثقب)	± 0.10 ملم	± 0.05 ملم
التسامح (زوايا الانحناء)	±1°	± 0.5 درجة
الحد الأدنى لقطر الثقب (الثقب)	1.0 × سمك المادة	0.8 × سمك المادة
ارتفاع الأزيز (قياسي)	.10.10 ملم	.050.05 ملم

عمليات الختم للأجزاء الفولاذية المختومة

نوتي ميتالزيختار طريقة الختم المناسبة بناءً على هندسة الجزء وحجمه.

عملية	سمك الصلب النموذجي	نطاق الحجم السنوي	المزايا
ختم القالب المركب	0.5 – 6.0 ملم	5 كيلو - 100 كيلو	تكلفة الأدوات منخفضة، وأجزاء مسطحة بسيطة
ختم القالب التدريجي	0.3 – 4.0 ملم	100 ألف - 10 مليون+	أجزاء متعددة المحطات عالية السرعة ومعقدة
نقل ختم القالب	1.0 – 6.0 ملم	50 ألف - 500 ألف	أجزاء كبيرة، ورسومات عميقة
تقطيع غرامة	1.0 – 12.0 ملم	50 ألف - 500 ألف	حواف القص خالية من لدغ، والتسطيح ضيق

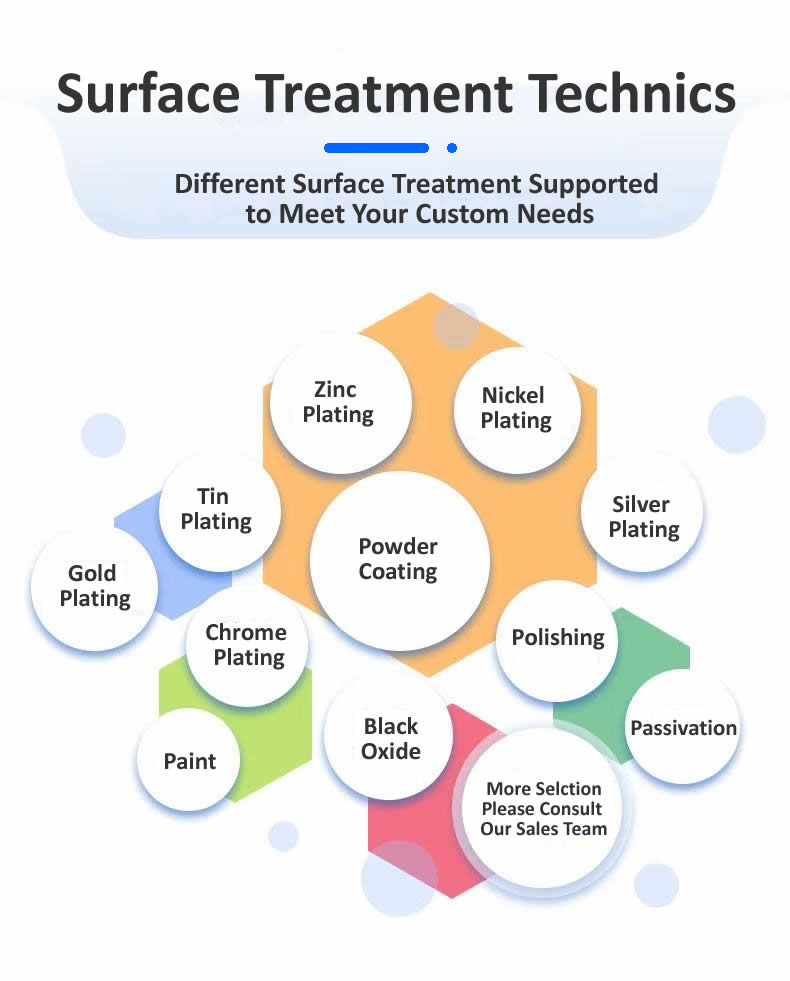

التشطيبات السطحية المتاحة

معظمأجزاء فولاذية مختومةتلقي علاجات ما بعد الختم لمنع التآكل أو تحسين المظهر.

ينهي	وصف	سماكة	مقاومة التآكل (رذاذ الملح)
طلاء الزنك (واضح/أزرق/أصفر)	مطلي بالزنك مع التخميل	5 - 12 ميكرومتر	48 - 120 ساعة
سبائك الزنك والنيكل	حماية فائقة من التآكل	8 - 15 ميكرومتر	200 - 500 ساعة
الجلفنة بالغمس الساخن	طلاء الزنك الثقيل، لمسة نهائية غير لامعة	40 - 80 ميكرومتر	500 - 1000 ساعة
أكسيد أسود	طلاء تحويل، مضاد للوهج	0.5 - 1.5 ميكرومتر	24 - 72 ساعة (يتطلب الزيت)
طلاء مسحوق	طلاء البوليمر الملون	60 - 120 ميكرومتر	أكثر من 500 ساعة (حسب الجودة)
معطف إلكتروني / طلاء كهربائي	تراجع الايبوكسي الكاثودي	15 - 25 ميكرومتر	300 - 600 ساعة
الفوسفات (المنغنيز / الزنك)	طلاء التحويل لقاعدة الطلاء أو التشحيم	2 - 10 ميكرون	منخفض (يتطلب المعطف الخفيف)

تطبيقات الأجزاء الفولاذية المختومة

نوتي ميتالزتوفر قطعًا فولاذية مختومة في كل صناعة تقريبًا. وفيما يلي أمثلة تمثيلية حسب القطاع.

قضيب توصيل بطارية السيارة الكهربائية (فولاذ منخفض الكربون، بسمك 2.0 مم)

احتاجت إحدى الشركات المصنعة لحزمة بطاريات المركبات الكهربائية إلى سلسلة من أشرطة التوصيل لتوصيل الخلايا الفردية. كانت المتطلبات صعبة: التسطيح في حدود 0.1 ملم عبر طول 150 ملم، وفتحات متعددة مثقوبة بدقة لأطراف الخلايا، وطلاء بالزنك والنيكل لمقاومة التآكل. كان الحجم السنوي 80.000 مجموعة - وهو رقم مرتفع جدًا بالنسبة لـ CNC، ومعقد جدًا بالنسبة لقالب بسيط.

صممت Nuote Metals قالبًا تقدميًا بثماني محطات: الثقب، والتقطيع، والعملة المعدنية للتسطيح، والقطع النهائي. تم إخراج الأجزاء الفولاذية المختومة من المكبس بمعدل 60 ضربة في الدقيقة، مع استواء كل منها 0.08 مم ومواضع الثقب في حدود ±0.05 مم. بعد الطلاء، اجتازت القضبان 500 ساعة من اختبار رش الملح. قام العميل بتخفيض تكلفة المكونات بنسبة 62% مقارنة بالنحاس المُشكل آليًا والتخلص من عمليتين ثانويتين. بعد ثلاث سنوات من الإنتاج، أنتج القالب أكثر من 1.2 مليون قضيب توصيل بدون أي أعطال ميدانية.

توضح هذه الحالة ما يمكن أن تحققه الأجزاء الفولاذية المختومة عندما تتوافق الأدوات والعملية مع التطبيق - وليس فقط الحجم.

ضمان جودة الأجزاء الفولاذية المختومة - EEAT في الممارسة العملية

نوتي ميتالزيتبع نظام جودة شامل مصمم خصيصًا لخصائص الفولاذ المختوم.

تجربة مع درجات الصلب

يتمتع علماء المعادن ومهندسو الأدوات لدينا بأكثر من 10 سنوات من الخبرة في ختم الفولاذ الكربوني وسبائك الفولاذ. نحن نفهم:

سلوك Springback - يختلف الاسترداد المرن للصلب حسب محتوى الكربون؛ نحن نعوض في تصميم القالب

تشكيل نتوءات - ينتج الفولاذ منخفض الكربون الأكثر ليونة نتوءات أكبر من الفولاذ الصلب؛ نقوم بتعديل الموافقات وفقا لذلك

توليد الحرارة - يؤدي الختم الفولاذي السميك إلى توليد حرارة كبيرة؛ نحن نستخدم مواد التشحيم ونضغط على التحكم في السرعة

خبرة في معالجة ما بعد الختم

أجزاء فولاذية مختومةتتطلب الحماية من التآكل لمعظم التطبيقات. تقوم شركة Nuote Metals بتشغيل طلاء الزنك داخليًا وتتعاون مع آلات طلاء معتمدة لطلاء المسحوق والطلاء الإلكتروني. نحن نقدم:

قياس سماكة الطلاء – مضان الأشعة السينية (XRF) للطلاء

اختبار الالتصاق - اختبار الشريط المتقاطع وفقًا لمعيار ASTM D3359

اختبار رش الملح – ASTM B117 للتحقق من مقاومة التآكل

التفويض من خلال المعايير

ملكناأجزاء فولاذية مختومةالامتثال:

الأيزو 9001:2015 – نظام إدارة الجودة

IATF 16949 – جودة السيارات (متوفرة عند الطلب لمشاريع السيارات)

ASTM A109 - معيار لشريط الفولاذ الكربوني المدلفن على البارد

RoHS - للأجزاء المطلية (خالية من الكروم سداسي التكافؤ عند تحديدها)

الثقة من خلال التوثيق

تتضمن كل شحنة من الأجزاء الفولاذية المختومة من Nuote Metals ما يلي:

تقرير اختبار المواد (MTR) – شهادة المطحنة بالخصائص الكيميائية والميكانيكية

سجل فحص الأبعاد - القياسات الرئيسية مع حالة النجاح/الفشل

شهادة الطلاء (إذا كانت مطلية أو مطلية) - السماكة والنوع ورقم الدفعة

فحص المادة الأولى (FAI) – تقرير الأبعاد الكامل للأدوات الجديدة

اعتبارات التصميم للأجزاء الفولاذية المختومة

لمساعدة العملاء على تحسين تصميماتهم من أجل قابلية التصنيع، تقدم Nuote Metals هذه الإرشادات.

الحد الأدنى لنصف قطر الانحناء

سمك المادة	الفولاذ منخفض الكربون (SPCC)	فولاذ زنبركي عالي الكربون (SK5)
0.5 ملم	0.5 ملم (1xT)	1.0 ملم (2xT)
1.0 ملم	1.0 ملم (1xT)	2.0 ملم (2xT)
2.0 ملم	2.0 ملم (1xT)	4.0 ملم (2xT)
3.0 ملم	3.0 ملم (1xT)	6.0 ملم (2xT)
4.0 ملم	5.0 ملم (1.25xT)	غير مستحسن

الحد الأدنى لحجم الثقب

الثقوب الثاقبة في الفولاذ منخفض الكربون: القطر ≥ سمك المادة

الثقوب الثاقبة في الفولاذ عالي الكربون أو سبائك الصلب: القطر ≥ 1.2 × سماكة المادة

مسافة الحافة (من الفتحة إلى الحافة): ≥ 1.5 × سمك المادة (لتجنب الانتفاخ)

التسامح لميزات عازمة

ميزة	التسامح القياسي	الدقة (مع العملة)
زاوية الانحناء (انحناء الهواء)	± 1.5 درجة	± 0.75 درجة
زاوية الانحناء (العملة)	± 0.5 درجة	± 0.25 درجة
ارتفاع النموذج (الغمازات، الإزاحات)	± 0.15 ملم	± 0.08 ملم
طول شفة	± 0.20 ملم	± 0.10 ملم

الأسئلة المتداولة حول الأجزاء الفولاذية المختومة

فيما يلي الاستفسارات الفنية الأكثر شيوعًا التي تتلقاها Nuote Metals بخصوصأجزاء فولاذية مختومة.

س 1: ما هو الفرق بين الأجزاء الفولاذية المختومة منخفضة الكربون وعالية الكربون؟ كيف أختار؟

ج: يحدد محتوى الكربون القوة والصلابة وقابلية التشكيل. تحتوي الأجزاء الفولاذية المختومة منخفضة الكربون (SPCC، 1008، 1010) على أقل من 0.15% من الكربون. فهي ناعمة ومطاطة وسهلة الختم في أشكال معقدة بما في ذلك السحب العميق والانحناءات الضيقة. ومع ذلك، فهي ذات قوة منخفضة نسبيًا (شد 270-400 ميجا باسكال) ولا يمكن معالجتها بالحرارة للحصول على صلابة أعلى. تحتوي الأجزاء الفولاذية المختومة عالية الكربون (SK5، 1080) على 0.75-1.0% من الكربون. إنها أقوى بكثير (شد 800-1100 ميجا باسكال بعد التصلب) ويمكن معالجتها بالحرارة إلى HRC 50-60. ومع ذلك، فهي أقل قابلية للتشكيل (نصف قطر الانحناء الأدنى 2xT أو أكثر) وتتطلب مكابس أثقل. توصي Nuote Metals باستخدام الفولاذ منخفض الكربون للأقواس والمرفقات والهيكل والمبيتات المسحوبة. يوصى باستخدام الفولاذ عالي الكربون للزنبركات والمشابك والمثبتات والأجزاء المقاومة للتآكل. بالنسبة للتطبيقات التي تحتاج إلى القوة بين هذين النقيضين، يوفر الفولاذ الكربوني المتوسط (1045) التوازن.

Q2: كيف تمنع Nuote Metals الصدأ على الأجزاء الفولاذية المختومة قبل أن يتم تجميعها أو طلاءها من قبل العميل؟

ج: يصدأ الفولاذ بسرعة عند تعرضه للرطوبة. تتخذ Nuote Metals عدة إجراءات للحمايةأجزاء فولاذية مختومةأثناء التخزين والعبور. أولاً، بالنسبة للأجزاء التي سنطليها أو نغلفها، فإننا نقوم بمعالجتها خلال 24-48 ساعة من الختم لتقليل الأكسدة. ثانيًا، بالنسبة للأجزاء التي يتم شحنها في حالة "مختومة" (غير مطلية)، فإننا نستخدم زيتًا مانعًا للصدأ (خفيف، قابل للإزالة باستخدام منظف قلوي) ونعبئها في أكياس حاجزة للرطوبة مع مادة مجففة. ثالثًا، نقدم طلاء الفوسفات المؤقت (فوسفات المنغنيز أو الزنك) الذي يوفر حماية من الصدأ الداخلي لمدة 1-3 أشهر ويحسن أيضًا التصاق الطلاء للعملاء الذين سيقومون بالطلاء لاحقًا. بالنسبة للتخزين طويل الأمد أو الشحن الدولي، نوصي العملاء بتحديد طبقة واقية (طلاء الزنك أو الطبقة الإلكترونية) كجزء من الطلب. إذا استلمت أجزاء فولاذية مختومة تُظهر صدأًا سطحيًا خفيفًا، فيمكن عادةً إزالتها باستخدام مادة كاشطة خفيفة أو مخلل حمضي - ولكن بالنسبة للتطبيقات الحرجة، حدد خطة لمنع التآكل باستخدام Nuote Metals في مرحلة عرض الأسعار.

س 3: ما هو الحد الأقصى لسمك الأجزاء الفولاذية المختومة التي يمكن أن تنتجها شركة Nuote Metals؟ هل تتطلب الأجزاء السميكة أدوات خاصة؟

ج: يمكن لـ Nuote Metals ختم الفولاذ بسمك يصل إلى 8.0 مم لعمليات التقطيع البسيطة، وما يصل إلى 6.0 مم للأجزاء التي تتطلب الثني أو التشكيل. ومع ذلك، تتطلب الأجزاء الفولاذية السميكة المختومة (أعلى من 4.0 مم) اعتبارات خاصة. أولاً، تزيد حمولة المكبس بشكل كبير - قد يتطلب الجزء الفولاذي بسمك 6.0 مم ما بين 200 إلى 400 طن اعتمادًا على حجم الفراغ. ثانيًا، يجب زيادة خلوص الأدوات (عادةً 10-15% لكل جانب) لمنع نتوءات مفرطة وكسر الأداة. ثالثًا، يتمتع الفولاذ السميك بحد أدنى من الانتعاش المرن، لذا فإن تعويض الزنبرك أقل أهمية ولكن تشقق الحواف يصبح مصدر قلق للثقوب القريبة من الحواف.نوتي ميتالزتتمتع بقدرة ضغط تصل إلى 400 طن وتحتفظ بمخزون من الفولاذ للأدوات المناسبة للختم الثقيل. بالنسبة للأجزاء التي يزيد سمكها عن 6.0 مم، نوصي غالبًا بالقطع بالليزر أو القطع بالبلازما كبديل للختم، حيث تصبح تكاليف الأدوات باهظة. أرسل رسمك ذو المقياس السميك إلى Nuote Metals لإجراء مقارنة بين الجدوى والتكلفة.

س 4: هل يمكنك ختم الأجزاء الفولاذية المختومة بفتحات ملولبة أو إدخالات الأجهزة؟ ما هي العمليات الثانوية المتاحة؟

ج: نعم،نوتي ميتالزيقدم عدة طرق لإضافة خيوط إلى الأجزاء الفولاذية المختومة. الأكثر شيوعًا هي النقر (قطع الخيوط مباشرة في الثقوب المثقوبة) وتشكيل الخيوط (للفولاذ السميك، وإزاحة المواد لإنشاء خيوط بدون رقائق). لدينا آلات ثقب داخلية للثقوب من M2 إلى M12. بالنسبة للتطبيقات التي تتطلب خيوطًا أقوى أو مثبتات قابلة للإزالة، يمكننا تثبيت الإدخالات (صواميل أو مسامير ذاتية التثبيت على طراز PEM) مباشرة في قالب الختم باستخدام معدات الإدراج الآلية. تشمل العمليات الثانوية الأخرى للأجزاء الفولاذية المختومة اللحام النقطي (لحام الصواميل أو الأقواس)، والتثبيت (الربط بين مكونين مختومين)، والمعالجة الحرارية (للأجزاء عالية الكربون التي تحتاج إلى مزاج زنبركي). حدد أي عمليات ثانوية على الرسم الخاص بك، وسوف تقوم Nuote Metals بدمجها في تدفق العملية - غالبًا داخل نفس القالب التدريجي لتقليل تكاليف المعالجة.

لماذا الشراكة مع Nuote Metals للأجزاء الفولاذية المختومة؟

يضمن اختيار شريك الختم المناسب جودة متسقة وأسعارًا تنافسية وتسليمًا موثوقًا لمكونات الفولاذ الخاصة بك. عروض Nuote Metals:

مجموعة واسعة من الفولاذ - درجات منخفضة ومتوسطة وعالية الكربون وسبائك متوفرة في المخزون
نطاق السُمك - 0.3 مم إلى 6.0 مم (8.0 مم للتقطيع)
الطلاء الداخلي – خطوط الزنك والزنك والنيكل والأكسيد الأسود
التنصت وإدخال الأجهزة – العمليات الثانوية في الموقع
مجلدات من 1000 إلى 10000000+ - النماذج الأولية للإنتاج الضخم
تحليل سوق دبي المالي مجانًا - نقوم بتحسين تصميمك للختم قبل الأدوات
عينة من الأجزاء – 20 قطعة مجانية من أدوات الإنتاج
الشحن العالمي – جوًا أو بحرًا إلى أمريكا الشمالية وأوروبا وآسيا وخارجها
