وصف المنتج

في التصنيع الحديث، هناك عدد قليل من العمليات التي توفر السرعة والاتساق والفعالية من حيث التكلفة لختم المعادن. عندما لا تتمكن المكونات الجاهزة من تلبية متطلبات التصميم الفريدة، فإن الأجزاء المعدنية المختومة المخصصة توفر الخصائص الهندسية والمواد والأداء الدقيقة اللازمة للتجمعات ذات المهام الحرجة.

نوتي ميتالزقدمت حلول ختم من الدرجة الهندسية لأكثر من عقد من الزمان. تخدم الأجزاء المعدنية المختومة المخصصة لدينا الصناعات بما في ذلك السيارات والإلكترونيات والأجهزة الطبية والطاقة المتجددة والمعدات الصناعية - حيث لا يمكن التفاوض على الدقة والتكرار.

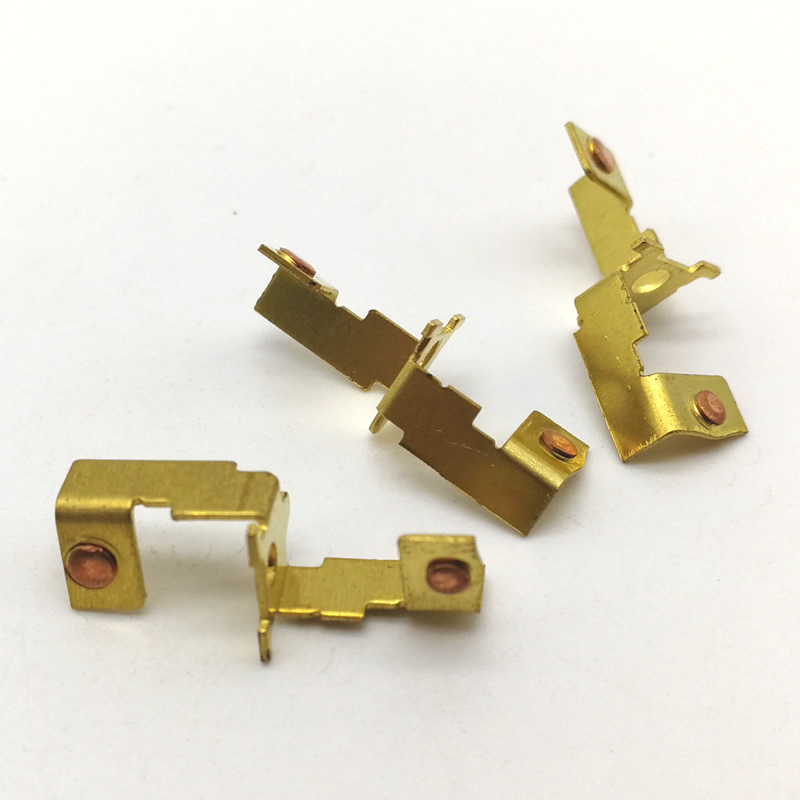

ما هي الأجزاء المعدنية المختومة المخصصة؟

الأجزاء المعدنية المختومة حسب الطلب هي مكونات يتم إنتاجها عن طريق تغذية الملف المعدني أو الصفائح الفارغة من خلال مكبس ختم مزود بقوالب مصممة خصيصًا. تستخدم المكبس قوة عالية لقطع المعدن أو ثنيه أو تشكيله أو ثقبه للحصول على شكل نهائي - غالبًا بضربة واحدة أو بتسلسل تدريجي.

على عكس قطع الكتالوج القياسية، تم تصميم الأجزاء المعدنية المختومة خصيصًا وفقًا لمواصفات العميل، بما في ذلك:

أنماط ثقب أو فتحات أو قواطع فريدة من نوعها

زوايا انحناء محددة وأنصاف أقطار

تفاوتات الأبعاد الضيقة (تصل إلى ± 0.05 مم)

التشطيبات أو الطلاءات السطحية الخاصة

إنتاج بكميات كبيرة بجودة متسقة

لماذا تختار Nuote Metals للأجزاء المعدنية المختومة المخصصة؟

الخبرة الهندسية عبر الصناعات

نوتي ميتالزيجلب أكثر من عشر سنوات من الخبرة العملية في الختم. يتعاون فريقنا الهندسي مع العملاء بدءًا من النموذج الأولي وحتى الإنتاج، ويقدم تعليقات حول التصميم من أجل التصنيع (DFM) لتقليل تكاليف الأدوات وتحسين أداء الأجزاء.

الأدوات الداخلية وصنع القوالب

نقوم بتصميم وتصنيع قوالب الختم الخاصة بنا. يتيح هذا التكامل الرأسي فترات زمنية أسرع، وتكاليف أقل للأدوات، والتحكم الكامل في جودة الأجزاء المعدنية المختومة المخصصة.

أحجام إنتاج مرنة

عدد النماذج الأولية: 50-1000 قطعة

إنتاج منخفض الحجم: 10.000-50.000 قطعة

إنتاج بكميات كبيرة: 10,000-1,000,000+ قطعة

القدرات التقنية للأجزاء المعدنية المختومة حسب الطلب

نوتي ميتالزتدير منشأة ختم حديثة بمكابس تتراوح طاقتها من 25 طنًا إلى 200 طن. فيما يلي تفصيل تفصيلي لقدراتنا.

خيارات المواد

فئة المواد	الدرجات المشتركة	التطبيقات النموذجية
الكربون الصلب	سبكك، سبكد، سبسي، Q195، Q235	بين قوسين، ومرفقات، والأجزاء الهيكلية
الفولاذ المقاوم للصدأ	304، 316، 430، 301 (كامل)	المعدات الطبية والغذائية والأجهزة البحرية
الألومنيوم	5052، 5056، 6061، 1100	المبددات الحرارية للإلكترونيات، والهيكل خفيف الوزن
النحاس والنحاس	C11000، C26000، C26800	الاتصالات الكهربائية والمحطات الطرفية والأجزاء الزخرفية
مواد مطلية مسبقًا	الفولاذ المجلفن، الفولاذ المطلي بالقصدير	تطبيقات مقاومة للتآكل

عمليات الختم المتاحة

عملية	وصف	تعقيد الجزء النموذجي
تقطيع	قطع الأشكال المسطحة من الشريط المعدني	منخفضة إلى متوسطة
ثقب	إنشاء ثقوب أو فتحات أو قواطع	واسطة
الانحناء	تشكيل الزوايا على طول محور مستقيم	واسطة
رسم	إنشاء أكواب أو صناديق أو تجاويف عميقة	عالي
سك	ضغط المواد للحصول على سمك دقيق	عالية جدا
النقش	إنشاء ميزات مرتفعة أو غائرة	واسطة
ختم القالب التدريجي	عمليات متعددة في تسلسل قالب واحد	عالية جدًا (الأجزاء المعقدة)
ختم القالب المركب	تقطيع وثقب في ضربة واحدة	متوسطة إلى عالية

تفاوتات الأبعاد للأجزاء المعدنية المختومة حسب الطلب

نوتي ميتالزيحمل تفاوتات صارمة بناءً على سمك المادة وهندسة الأجزاء.

نوع الميزة	التسامح القياسي	التسامح الدقة (عند الطلب)
قطر الثقب (أقل من 10 مم)	± 0.10 ملم	± 0.05 ملم
مسافة مركزية من ثقب إلى ثقب	± 0.15 ملم	± 0.08 ملم
محيط خارجي فارغ	± 0.15 ملم	± 0.10 ملم
زاوية الانحناء	±1°	± 0.5 درجة
التسطيح (لكل 100 ملم)	± 0.3 ملم	± 0.15 ملم
ارتفاع لدغ	.10.1 ملم	.050.05 ملم

الحد الأقصى لأبعاد الجزء

المعلمة	قيمة
الحد الأقصى للحجم الفارغ (القالب التدريجي)	300 مم × 300 مم
الحد الأقصى للحجم الفارغ (القالب المركب)	500 مم × 500 مم
الحد الأقصى لسمك المادة	6.0 ملم (الفولاذ الطري) / 3.0 ملم (الفولاذ المقاوم للصدأ)
الحد الأدنى لسمك المادة	0.2 ملم
الحد الأقصى لحمولة الصحافة	200 طن

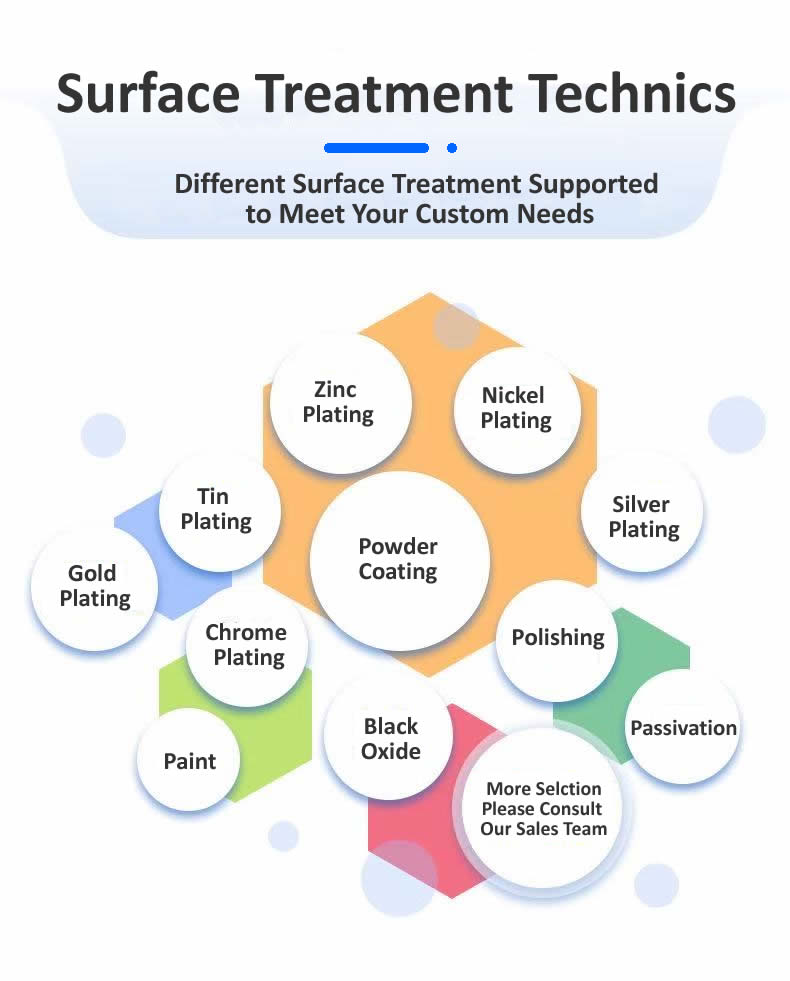

التشطيبات السطحية والعمليات الثانوية

تتطلب العديد من الأجزاء المعدنية المختومة معالجة ما بعد الختم.نوتي ميتالزيقدم خدمات داخلية وشراكة.

الطلاء والطلاء

طلاء الزنك - التخميل الأصفر أو الأزرق أو الواضح

طلاء النيكل – لمسة نهائية لامعة أو لامعة

طلاء القصدير - قابلية اللحام والحماية من التآكل

طلاء المسحوق - خيارات ألوان RAL، سمك 60-120 ميكرومتر

أنودة - أجزاء من الألومنيوم، شفافة أو ملونة (النوع الثاني)

أكسيد أسود - أجزاء فولاذية لمقاومة التآكل الخفيفة ومضادة للوهج

العمليات الثانوية الميكانيكية

التنصت والخيوط (من خلال أو الثقوب العمياء)

إزالة الأزيز وتشطيب الحواف

التثبيت وإدخال الأجهزة (الصواميل، والأزرار، والمواجهات)

اللحام (البقعة أو الإسقاط أو الليزر)

المعالجة الحرارية (تخفيف الإجهاد، التلدين)

تطبيقات الأجزاء المعدنية المختومة المخصصة

نوتي ميتالزتوفر قطع معدنية مختومة مخصصة لمختلف الصناعات. وفيما يلي أمثلة تمثيلية.

السيارات والمركبات الكهربائية

موصلات طرفية البطارية

تصاعد بين قوسين لأجهزة الاستشعار ووحدات التحكم

مكونات نظام التدفئة والتهوية وتكييف الهواء (HVAC).

تعزيزات إطار المقعد

علب الدرع لحماية EMI/RFI

الالكترونيات والاتصالات

أغطية وإطارات التدريع RF

المشتتات الحرارية لأشباه موصلات الطاقة

اتصالات البطارية ومقاطع الربيع

شاسيه وأقواس داخلية للخوادم

علب الموصل (محمية)

الأجهزة الطبية

مكونات الأدوات الجراحية

حاويات الأجهزة القابلة للزرع (بمواد معتمدة)

بين قوسين معدات التشخيص

إدراج صينية التعقيم

الفراغات الأجهزة العظام

الطاقة المتجددة

مقاطع تركيب الألواح الشمسية وموصلات السكك الحديدية

الهيكل العاكس والأقواس الداخلية

يتصاعد جهاز استشعار توربينات الرياح

قضبان التوصيل لنظام تخزين طاقة البطارية

المعدات الصناعية

مكونات المضخة والصمام

حشوات علبة التروس والفواصل

أدلة نظام الناقل

مرفقات لوحة التحكم

لوحات متعددة الهوائية

ضمان جودة الأجزاء المعدنية المختومة حسب الطلب - EEAT عمليًا

نوتي ميتالزتلتزم بمبادئ Google EEAT من خلال العمليات الموثقة والخبرة المعتمدة وتقارير الجودة الشفافة.

خبرة في تصميم الأدوات

يتمتع مهندسو الأدوات لدينا بخبرة 15 عامًا في تصميم القوالب. نحن نستخدم برامج CAD/CAM (SolidWorks وAutoCAD) لمحاكاة تسلسل الختم قبل قطع الفولاذ، مما يقلل من عمليات التشغيل التجريبية بنسبة تصل إلى 40%.

الخبرة في التحكم في العمليات

فحص المادة الأولى (FAI) - تقرير الأبعاد الكامل وفقًا لمعايير ASME Y14.5

مراقبة SPC – يتم تتبع الأبعاد الحرجة أثناء عمليات الإنتاج

إمكانية تتبع المواد – يتم الاحتفاظ بشهادات المطحنة لكل دفعة من الملفات

القياس أثناء العملية – تركيبات مقواة للتنقل/عدم الحركة للأجزاء ذات الحجم الكبير

الصلاحيات من خلال الشهادة

الأيزو 9001:2015 – نظام إدارة الجودة

IATF 16949 – معيار جودة السيارات (متوفر عند الطلب)

RoHS & REACH – وثائق الامتثال لجميع المواد

تقارير معادن الصراع – متاحة لمتطلبات العملاء

الثقة من خلال الشفافية

لكل شحنة من الأجزاء المعدنية المختومة حسب الطلب، توفر Nuote Metals ما يلي:

شهادة المطابقة (CoC)

تقرير فحص الأبعاد (مع القيم المقاسة)

شهادة المواد (تقرير اختبار المطحنة)

صور للأجزاء التمثيلية

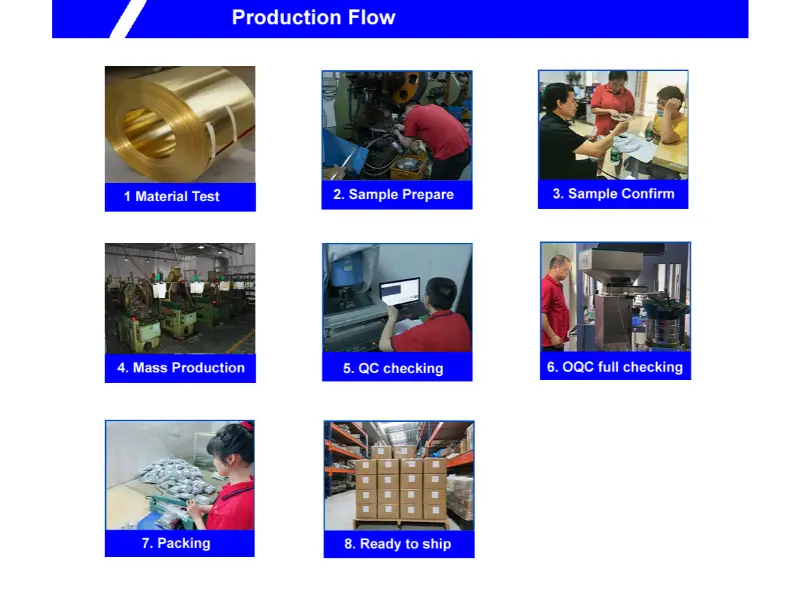

عملية الأجزاء المعدنية المختومة المخصصة في نوتي ميتالز

من المفهوم إلى التسليم، يضمن سير العمل لدينا القدرة على التنبؤ والجودة.

الخطوة 1 - التصميم ومراجعة سوق دبي المالي

يوفر العميل رسمًا ثنائي الأبعاد أو نموذجًا ثلاثي الأبعاد (STEP أو IGES أو PDF)

يقوم مهندسونا بمراجعة التفاوتات المسموح بها، ونصف القطر، واختيار المواد

يتم إصدار تقرير سوق دبي المالي خلال 2-3 أيام عمل

الخطوة 2 – تصنيع الأدوات

اختيار الفولاذ للأداة (D2 أو A2 أو كربيد للحجم الكبير)

التصنيع باستخدام الحاسب الآلي لألواح القالب واللكمات والمتعريات

تجريب على مادة العينة – إنتاج الأجزاء الأولى

الخطوة 3 - أخذ العينات والموافقة

يتم توفير ما يصل إلى 20 قطعة عينة بدون أي رسوم إضافية (للأدوات المعتمدة)

يقوم العميل بفحص الأبعاد والموافقة عليها

أي تعديلات على التصميم تم إجراؤها قبل الإنتاج

الخطوة 4 – الإنتاج ومراقبة الجودة

تشغيل الإنتاج الكامل وفقًا لكمية أمر الشراء

عمليات التفتيش أثناء العملية على فترات زمنية محددة (كل 500-2000 قطعة)

أخذ العينات العشوائية النهائية لكل AQL (ANSI/ASQ Z1.4)

الخطوة 5 - التشطيب والشحن

العمليات الثانوية التي يتم إجراؤها (الطلاء، والتنصت، وما إلى ذلك)

التعبئة والتغليف حسب مواصفات العميل (سائبة أو صينية أو بكرة أو كيس)

الشحن مع الوثائق الكاملة

الأسئلة المتداولة حول الأجزاء المعدنية المختومة المخصصة

فيما يلي الاستفسارات الفنية الأكثر شيوعًا التي تتلقاها شركة Nuote Metals فيما يتعلق بالأجزاء المعدنية المختومة حسب الطلب.

Q1: ما هي المهلة النموذجية للأدوات والعينات الأولى من الأجزاء المعدنية المختومة المخصصة؟

ج: تعتمد المهل الزمنية على مدى تعقيد الجزء ومتطلبات الأدوات. بالنسبة للأجزاء المعدنية المختومة البسيطة والمزودة بأدوات التقطيع أو الثقب ذات العملية الواحدة (القالب المركب)، يستغرق تصنيع الأدوات عادةً من 15 إلى 20 يوم عمل. تتوفر العينات الأولى بعد 3-5 أيام من اكتمال الأدوات. بالنسبة للأجزاء المعدنية المختومة والمعقدة التي تتطلب قوالب تدريجية مع محطات متعددة (الثني، والرسم، والعملة المعدنية)، تتراوح مهلة الأدوات من 25 إلى 40 يوم عمل. تقدم Nuote Metals أدوات سريعة مقابل رسوم إضافية - اتصل بفريقنا الهندسي من أجل رسم الجزء الخاص بك للحصول على جدول زمني محدد. يمكن إنتاج أدوات النموذج الأولي (الأدوات الناعمة التي تستخدم الألومنيوم أو الفولاذ الطري) في غضون 7 إلى 10 أيام لعمليات التحقق من الحجم المنخفض قبل الالتزام بأدوات الفولاذ من فئة الإنتاج.

Q2: ما هو الحد الأدنى لكمية الطلب (موك) للأجزاء المعدنية المختومة المخصصة؟ هل يمكنك استيعاب عمليات تشغيل النماذج الأولية الصغيرة؟

ج: نعم، تدعم Nuote Metals كلا من النماذج الأولية ذات الحجم المنخفض والإنتاج بكميات كبيرة. بالنسبة للأجزاء المعدنية المختومة المخصصة التي تتطلب أدوات مخصصة جديدة، فإن الحد الأدنى للطلب النموذجي لدينا هو 5000-10000 قطعة لاستهلاك تكاليف الأدوات. ومع ذلك، بالنسبة للنماذج الأولية أو التشغيل التجريبي، فإننا نقدم كميات مرنة منخفضة تصل إلى 50-500 قطعة باستخدام أدوات ناعمة مؤقتة أو حتى القطع بالليزر (للأجزاء المسطحة دون الانحناء). بالنسبة للأجزاء المعدنية المختومة البسيطة التي يمكن إنتاجها باستخدام مكتبة الأدوات القياسية الموجودة لدينا (على سبيل المثال، أشكال الغسالات الشائعة، والأقواس البسيطة)، لا يوجد حد أدنى للطلبات - فنحن نقبل الطلبات بدءًا من 100 قطعة. يرجى تقديم الرسم الخاص بك للحصول على عرض أسعار مخصص. كما نقدم أيضًا نموذجًا للبرنامج: بعد الموافقة على الأدوات، نقدم ما يصل إلى 20 قطعة عينة مجانًا (يدفع العميل تكلفة الشحن).

س 3: كيف يمكنني التأكد من أن الأجزاء المعدنية المختومة المخصصة الخاصة بي سوف تحتوي على الحد الأدنى من النتوءات والحواف الحادة؟ ما هي طرق إزالة الأزيز القياسية الخاصة بك؟

ج: يعد التحكم في الأزيز أحد معايير الجودة المهمة للأجزاء المعدنية المختومة حسب الطلب، خاصة عندما يتم التعامل مع الأجزاء أو تجميعها باستخدام الأسلاك. تعالج Nuote Metals النتوءات من خلال ثلاث طرق. أولاً، نقوم بتحسين خلوص القالب - بالنسبة لكل سُمك مادة، نحافظ على خلوص من التخريم إلى القالب بنسبة 5-10% لكل جانب، مما يقلل من تكوين النتوءات عند المصدر. ثانيًا، بالنسبة لمعظم الأجزاء المعدنية المختومة حسب الطلب، نقوم بإجراء عملية إزالة الحواف الميكانيكية باستخدام بهلوان اهتزازي مزود بوسائط من السيراميك أو البلاستيك، مما ينتج نصف قطر موحد يبلغ 0.05-0.15 مم. ثالثًا، بالنسبة للأجزاء التي تتطلب إزالة حواف حادة للغاية (على سبيل المثال، التطبيقات الطبية أو الإلكترونية)، فإننا نقدم إزالة الأزيز يدويًا أو إزالة الأزيز الحراري. الحد الأقصى لارتفاع الثقب القياسي لدينا هو .10.1 مم لسمك المادة الذي يزيد عن 1 مم، و0.05 مم للمادة التي يقل سمكها عن 1 مم. إذا كان التطبيق الخاص بك يتطلب حواف خالية من النتوءات (على سبيل المثال، للتلامس مع الجلد أو عزل الأسلاك)، فحدد "لا توجد حواف حادة" أو "نصف قطر الحافة 0.1 مم" على الرسم الخاص بك، وسنقوم بتعديل عمليتنا وفقًا لذلك.

س 4: ما هي المعلومات التي أحتاج إلى تقديمها للحصول على عرض أسعار دقيق للأجزاء المعدنية المختومة المخصصة؟

ج: لتقديم عرض أسعار دقيق للأجزاء المعدنية المختومة حسب الطلب، تتطلب Nuote Metals الحد الأدنى من المعلومات التالية. أولاً، رسم ثنائي الأبعاد (PDF) أو نموذج ثلاثي الأبعاد (STEP أو IGES أو SolidWorks) مع تحديد الأبعاد والتفاوتات والمواد. ثانيًا، نوع المادة وسمكها - إذا كان غير مؤكد، قم بوصف التطبيق (على سبيل المثال، "مقاومة للتآكل، تشبه الفولاذ المقاوم للصدأ 304، 1.5 مم"). ثالثًا، الكمية السنوية المقدرة أو كمية الطلب - يعتمد استهلاك تكلفة الأدوات بشكل كبير على الحجم. رابعا، أي تشطيب سطحي أو متطلبات تشغيل ثانوية (الطلاء، التنصت، المعالجة الحرارية). خامسًا، أي ميزات مهمة تتعلق بالجودة (على سبيل المثال، "يجب أن يحتوي قطر الثقب على ±0.05 مم" أو "درجة التسطيح"). باستخدام هذه المعلومات، تقدم Nuote Metals عادةً عرض أسعار للميزانية في غضون 24 ساعة وعرضًا ثابتًا مع تفاصيل الأدوات في غضون 3 إلى 5 أيام عمل. بالنسبة للأجزاء المعدنية البسيطة المختومة حسب الطلب، يمكننا الاقتباس من رسم يدوي أو صورة واضحة ذات أبعاد.
