وصف المنتج

بالنسبة للمكونات المعرضة للرطوبة أو المواد الكيميائية أو درجات الحرارة القصوى، يعد اختيار المواد أمرًا بالغ الأهمية.أجزاء ختم الفولاذ المقاوم للصدأتوفر مقاومة التآكل والقوة الميكانيكية التي لا يمكن أن يضاهيها الفولاذ الكربوني العادي، مما يجعلها معيارًا للتطبيقات الطبية وتجهيز الأغذية والبحرية والمعمارية.

نوتي ميتالزمتخصصة في تصنيع أجزاء ختم الفولاذ المقاوم للصدأ من درجات الأوستنيتي (304، 316)، الحديدي (430)، والمارتنسيتي (410، 420). تم تحسين عمليات الختم لدينا للتغلب على التحديات الفريدة للعمل مع الفولاذ المقاوم للصدأ: تصلب العمل، وقوة الشد العالية، وتآكل الأدوات.

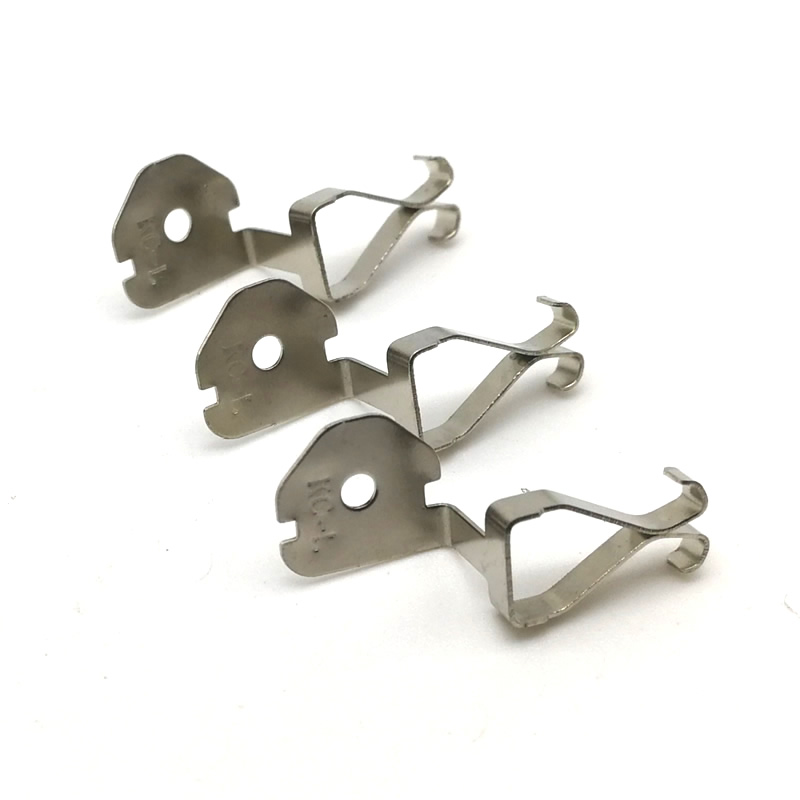

ما هي أجزاء ختم الفولاذ المقاوم للصدأ؟

أجزاء ختم الفولاذ المقاوم للصدأ عبارة عن مكونات معدنية يتم إنتاجها عن طريق تغذية لفائف أو صفائح الفولاذ المقاوم للصدأ من خلال مكبس ختم مجهز بقوالب مخصصة. تقوم العملية بتقطيع المواد أو ثنيها أو تشكيلها أو سحبها إلى أشكال نهائية.

على عكس الفولاذ الطري، تحتوي أجزاء الختم المصنوعة من الفولاذ المقاوم للصدأ على 10.5% من الكروم على الأقل، والذي يشكل طبقة أكسيد سلبية تقاوم الصدأ والبقع. تجعل هذه الطبقة ذاتية الشفاء الفولاذ المقاوم للصدأ مثاليًا للتطبيقات التي تتطلب النظافة وطول العمر ومقاومة البيئات العدوانية.

نوتي ميتالزتنتج أجزاء ختم الفولاذ المقاوم للصدأ في ثلاث عائلات أساسية:

- الأوستنيتي (304، 316) - الأكثر شيوعًا، غير مغناطيسي، قابلية تشكيل ممتازة

- الحديديك (430) - مغناطيسي، تكلفة أقل، مقاومة جيدة للتآكل

--المرتنسيتيك (410، 420) - يتصلب بالمعالجة الحرارية، ومقاوم للتآكل

لماذا تختار Nuote Metals لأجزاء ختم الفولاذ المقاوم للصدأ؟

الخبرة المادية

يتصرف الفولاذ المقاوم للصدأ بشكل مختلف عن الفولاذ الكربوني. يفهم مهندسو Nuote Metals ما يلي:

معدلات تصلب العمل - يصلب الفولاذ المقاوم للصدأ 304 بسرعة أثناء التشكيل، مما يتطلب تصميمًا وتشحيمًا دقيقًا للأداة

خصائص Springback – تعني قوة الإنتاج الأعلى أن الفولاذ المقاوم للصدأ يعود إلى شكله الأصلي أكثر من الفولاذ الطري

ميول الغليان - يمكن أن يلتصق الفولاذ المقاوم للصدأ بأسطح الأدوات تحت الضغط، ويتطلب قوالب مصقولة وطلاءات محددة

أدوات مخصصة للفولاذ المقاوم للصدأ

تتميز قوالبنا لأجزاء ختم الفولاذ المقاوم للصدأ بما يلي:

فولاذ أداة من الكربيد أو D2 - يقاوم التآكل الكاشط الناتج عن الفولاذ المقاوم للصدأ

طلاءات TiN أو TiCN - تقلل الاحتكاك والغضب

أنصاف أقطار سخية - يمنع التشقق عند الانحناءات

خلوص الدقة - 8-12% لكل جانب (مقارنة بـ 5-8% للفولاذ الطري)

المواصفات الفنية لأجزاء ختم الفولاذ المقاوم للصدأ من نوتي ميتالز

درجات الفولاذ المقاوم للصدأ المتاحة

درجة	يكتب	الخصائص الرئيسية	التطبيقات النموذجية
304	الأوستنيتي	أفضل مقاومة للتآكل الشامل، وقابلية التشكيل الجيدة	الأجهزة الطبية والمعدات الغذائية والأجهزة الكيميائية
304 لتر	الأوستنيتي	انخفاض الكربون (0.03٪)، وتحسين قابلية اللحام	تجميعات ملحومة، أقسام سميكة
316	الأوستنيتي	وأضاف الموليبدينوم، مقاومة ممتازة للمياه المالحة	المكونات البحرية والمعدات الصيدلانية
316 لتر	الأوستنيتي	نسخة منخفضة الكربون من 316	الأجهزة القابلة للزرع، الأدوات الجراحية
430	الحديدي	مغناطيسي، تكلفة أقل، جيد للتآكل الخفيف	تقليم الأجهزة، مشابك عادم السيارات
410	مارتنسيتي	قابل للمعالجة بالحرارة إلى HRC 38-45، ومقاوم للتآكل	سيقان الصمامات، أعمدة المضخة (الفراغات المختومة)
420	مارتنسيتي	صلابة أعلى (HRC 48-52) بعد المعالجة الحرارية	أدوات المائدة والمقص الجراحي (نماذج مختومة)
301 (كامل الثابت)	الأوستنيتي	قوة شد عالية من الدرفلة على البارد	مقاطع الربيع، اتصالات البطارية، غسالات

قدرات الأبعاد

نوتي ميتالزينتجأجزاء ختم الفولاذ المقاوم للصدأعبر نطاق واسع الحجم.

المعلمة	القدرة
نطاق سمك المواد	0.1 ملم إلى 4.0 ملم (حسب الدرجة)
الحد الأقصى لحجم الجزء (القالب التدريجي)	300 مم × 300 مم
الحد الأقصى لحجم الجزء (القالب المركب)	500 مم × 500 مم
الحد الأدنى لقطر الثقب	يساوي سمك المادة (1xT) للثقب
التسامح (قياسي)	±0.10 ملم على الأبعاد التي تقل عن 100 ملم
التسامح (الدقة)	±0.05 ملم على الميزات الهامة
التسطيح (لكل 100 ملم)	.20.20 مم (بعد تخفيف الضغط إذا لزم الأمر)

عمليات الختم للفولاذ المقاوم للصدأ

عملية	ملاءمة الفولاذ المقاوم للصدأ	ملحوظات
تقطيع	ممتاز	يموت كربيد المطلوبة لحجم كبير
ثقب	جيد	قد تتطلب الثقوب الصغيرة (<1.5xT) ثقبًا بضربتين
الانحناء (ثني الهواء)	جيد	السماح بالرجوع إلى الخلف (عادةً ما يكون هناك حاجة إلى 2-5 درجات من الانحناء الزائد)
الانحناء (السك)	ممتاز	يقلل من Springback ولكنه يتطلب حمولة أعلى
الرسم الضحل (العمق <2x ضياء)	جيد	صلب 304 المفضل؛ التشحيم الحرجة
رسم عميق	عادلة إلى معتدلة	قد تكون هناك حاجة إلى عمليات سحب متعددة وتليين متوسط
سك/النقش	جيد	هناك حاجة إلى حمولة ضغط عالية بسبب تصلب العمل

الخواص الميكانيكية بعد الختم

درجة	قوة الشد (ميغاباسكال)	قوة الخضوع (ميجا باسكال)	استطالة٪	صلابة (نموذجية)
304 (ملدن)	515 - 620	205 - 240	40 - 60	HRB 70-85
304 (1/2 صعب)	860 – 1030	690 – 860	10 - 20	مجلس حقوق الإنسان 25-32
316 (ملدن)	550 - 620	205 - 240	40 - 60	HRB 75-85
430 (ملدن)	450 - 550	240 - 310	20 - 30	HRB 75-85
410 (ملدن)	480 - 550	275 - 345	15 - 20	إتش آر بي 80-90

ملاحظة: قد تتصلب أجزاء الختم المصنوعة من الفولاذ المقاوم للصدأ أثناء التشكيل. حدد "ملدن بعد الختم" إذا كانت الحالة الناعمة مطلوبة.

التشطيبات السطحية لأجزاء ختم الفولاذ المقاوم للصدأ

نوتي ميتالزيقدم تشطيبات متعددة بعد الختم لتعزيز المظهر أو الوظيفة.

التشطيبات الميكانيكية

ينهي	وصف	طريقة	طلب
#2ب (مطحنة)	لمسة نهائية ناعمة وعاكسة (قياسية)	كما هو مدرفلة مع المتداول الباردة الخفيفة	الصناعية العامة، الأجزاء المخفية
رقم 4 (نحى)	خطوط الساتان الاتجاهية الدقيقة	الانتهاء من حزام جلخ	المعدات الغذائية، الديكور المعماري
رقم 8 (المرآة)	عاكس للغاية، يشبه المرآة	تلميع تدريجي	الأدوات الزخرفية والطبية
تفجير حبة	ماتي موحد، غير اتجاهي	تأثير حبة الزجاج	العبوات الطبية، الأجزاء الجمالية
التلميع الكهربائي	طبقة ناعمة ومشرقة وسلبية محسنة	الإزالة الكهروكيميائية للنتوءات الدقيقة	الصيدلانية، وأشباه الموصلات، وعالية النقاء

الطلاءات والعلاجات (نادرة بالنسبة للفولاذ المقاوم للصدأ، ولكنها متوفرة)

علاج	غاية	سمك نموذجي
التخميل	يزيل الحديد الحر، ويعيد مقاومة التآكل	غير قابلة للقياس (عملية كيميائية)
أكسيد أسود	مضادة للوهج، مقاومة للتآكل الخفيف	0.5 - 1.5 ميكرومتر
طلاء PVD (TiN، CrN)	مقاومة التآكل، اللون الزخرفي	1 - 3 ميكرومتر

تطبيقات أجزاء ختم الفولاذ المقاوم للصدأ

Nuote المعادن الإمداداتأجزاء ختم الفولاذ المقاوم للصدأللصناعات التي تتطلب النظافة والمتانة ومقاومة التآكل.

الطبية والرعاية الصحية

مقابض وفكوك الأدوات الجراحية (الفراغات المختومة)

مكونات تجربة زرع العظام

علبة التعقيم صفائح مثقبة

هيكل معدات التشخيص

أجهزة سرير المستشفى والمزالج

تجهيز الأغذية والمشروبات

روابط سلسلة الحزام الناقل

مثبطات غشاء المضخة

دعامات تثبيت شفرة الخلاط

ملء مكونات الفوهة

المشابك الأنابيب الصحية والشفاه

البحرية والبحرية

قواعد ومفصلات مرابط القارب

لوحات خلفية للأجهزة على سطح السفينة

مشابك نظام العادم (درجة 316)

علب تصفية المياه المالحة

أجزاء الضميمة الكهربائية للمنصة البحرية

السيارات والمركبات التجارية

جوانات العادم

أقواس نظام الوقود

دروع حرارية توربو

مكونات ذراع المساحات (430 غير القابل للصدأ)

حلقات ربط سرير الشاحنة

الكيميائية والصناعية

أقواس تشغيل الصمام

لوحات ارتداء المضخة

يدعم الإسكان مرشح

حاويات معدات المختبرات

مكونات جهاز قياس الضغط

ضمان الجودة لأجزاء ختم الفولاذ المقاوم للصدأ - EEAT عمليًا

نوتي ميتالزيطبق بروتوكولات جودة صارمة خاصة بالفولاذ المقاوم للصدأ.

خبرة في تصلب العمل

يتمتع مهندسو الختم لدينا بخبرة تزيد عن 10 سنوات في مجال الفولاذ المقاوم للصدأ الأوستنيتي. نحن نستخدم تحليل العناصر المحدودة (FEA) للتنبؤ بالترقق والتشقق عند الانحناءات، وضبط هندسة القالب للحفاظ على الحد الأدنى من السُمك.

الخبرة في اختبار التآكل

بالنسبة لأجزاء الختم المصنوعة من الفولاذ المقاوم للصدأ والمخصصة للبيئات القاسية، فإننا نقدم ما يلي:

اختبار رش الملح (ASTM B117) - من 200 إلى 1000 ساعة حسب الدرجة

التحقق من التخميل – اختبار كبريتات النحاس أو الفيروكسيل وفقًا لمعيار ASTM A967

اختبار التآكل بين الحبيبات – للأجزاء الملحومة المصنوعة من الفولاذ المقاوم للصدأ (ASTM A262)

التفويض من خلال المعايير

تتوافق أجزاء ختم الفولاذ المقاوم للصدأ لدينا مع:

ASTM A240/A240M - معيار للصفائح/الصفائح المقاومة للصدأ

الأيزو 9001:2015 – إدارة الجودة

ISO 13485 – جودة الأجهزة الطبية (متوفرة عند الطلب)

الامتثال لإدارة الغذاء والدواء - لتطبيقات الاتصال بالأغذية (شهادة المواد)

الثقة من خلال التتبع

تتضمن كل دفعة من أجزاء الختم المصنوعة من الفولاذ المقاوم للصدأ من Nuote Metals ما يلي:

شهادة اختبار المطحنة (MTC) – الخواص الكيميائية والميكانيكية

تقرير الفحص - الأبعاد الرئيسية مع القيم المقاسة الفعلية

شهادة التخميل (إذا كانت مطبقة) – التاريخ، الطريقة، نتيجة الاختبار

أجزاء العينة – 10 قطع يتم شحنها قبل إصدار الإنتاج

التحديات الشائعة في أجزاء ختم الفولاذ المقاوم للصدأ وكيف تحلها معادن Nuote

تحدي	سبب	Nuote المعادن الحل
تشقق عند الانحناءات	نصف قطر الانحناء غير كافٍ أو تصلب العمل	استخدم الحد الأدنى لنصف القطر الداخلي بمقدار 2xT؛ تحديد المواد الملدنة؛ إضافة تخفيف التوتر
Galling (نقل المواد للموت)	الاحتكاك والضغط العالي	يموت كربيد مصقول. طلاء تين؛ مواد تشحيم عالية الأداء
Springback يسبب زوايا غير صحيحة	قوة إنتاجية عالية من الفولاذ المقاوم للصدأ	يموت الانحناء الزائد (تعويض 2-5 درجات)؛ سك بدلا من الانحناء الهواء
نتوءات على الحواف المنفصمة	إزالة لكمة / يموت البالية	الحفاظ على خلوص بنسبة 8-12% لكل جانب؛ استخدام اللكمات كربيد حادة. إزالة الأزيز الثانوية
خدش السطح أثناء المناولة	الفولاذ الأوستنيتي ناعم نسبيًا	التشذير البلاستيكي بين الأجزاء المختومة؛ حاويات شحن مبطنة

الأسئلة المتداولة حول أجزاء ختم الفولاذ المقاوم للصدأ

فيما يلي الاستفسارات الفنية الأكثر شيوعًا التي تتلقاها Nuote Metals بخصوصأجزاء ختم الفولاذ المقاوم للصدأ.

Q1: ما هو الفرق بين الفولاذ المقاوم للصدأ 304 و 316 لأجزاء ختم الفولاذ المقاوم للصدأ؟ أيهما يجب أن أختار؟

ج: الفرق الرئيسي هو محتوى الموليبدينوم. يحتوي الفولاذ المقاوم للصدأ 304 على 18% كروم و8% نيكل، مما يوفر مقاومة عامة ممتازة للتآكل. يضيف 316 2-3% من الموليبدينوم، مما يحسن بشكل كبير مقاومة الكلوريدات (المياه المالحة، وأملاح إزالة الجليد، والمبيضات). بالنسبة لأجزاء ختم الفولاذ المقاوم للصدأ المستخدمة في الداخل أو في المياه العذبة، فإن 304 كافٍ وأكثر اقتصادا. بالنسبة للبيئات البحرية، أو التطبيقات الساحلية الخارجية، أو المصانع الكيميائية التي تتعامل مع الكلوريدات، أو معالجة الأغذية بالمحلول الملحي المالح، توصي Nuote Metals بـ 316. لاحظ أن 316 أغلى بنسبة 15-20٪ تقريبًا من 304 وله قابلية تشكيل أقل قليلاً (يتطلب نصف قطر انحناء أكثر سخاء). إذا كانت أجزاء الختم المصنوعة من الفولاذ المقاوم للصدأ ملحومة، فإننا نقترح 304L أو 316L (إصدارات منخفضة الكربون) لمنع التحسس والتآكل الحبيبي في المنطقة المتأثرة بالحرارة.

Q2: كيف تمنع Nuote Metals الغليان عند ختم أجزاء الفولاذ المقاوم للصدأ؟ لماذا يعتبر التذمر مشكلة؟

ج: إن Galling هو نقل اللحام البارد لمواد الفولاذ المقاوم للصدأ إلى سطح القالب. ويحدث ذلك لأن طبقة الأكسيد السلبي الموجودة على الفولاذ المقاوم للصدأ يمكن أن تنكسر تحت الضغط، مما يسمح بالتلامس من المعدن إلى المعدن. يتسبب الغليان في أسطح الأجزاء الخشنة، وانجراف الأبعاد، وفشل القالب في نهاية المطاف. Nuote Metals يمنع الانزعاجأجزاء ختم الفولاذ المقاوم للصدأمن خلال ثلاث طرق. أولاً، نستخدم إدخالات قالب كربيد مصقولة إلى Ra يبلغ 0.1 ميكرومتر أو أفضل - الأسطح الأكثر سلاسة تقلل نقاط الالتصاق. ثانيًا، نقوم بتطبيق طلاءات PVD (TiN أو TiCN) على أدوات التثقيب والتشكيل، مما يؤدي إلى إنشاء حاجز صلب منخفض الاحتكاك. ثالثًا، نختار مواد تشحيم عالية الضغط خالية من الكلور ومصممة خصيصًا للفولاذ المقاوم للصدأ الأوستنيتي. بالنسبة لأجزاء الختم كبيرة الحجم المصنوعة من الفولاذ المقاوم للصدأ، فإننا نطبق أيضًا أنظمة تشحيم دقيقة أوتوماتيكية تستخدم الزيت الطازج في كل تمريرة. في حالة استمرار حدوث القذارة، تكتشف مستشعراتنا الداخلية قوة التجريد المتزايدة وتوقف عملية الضغط تلقائيًا.

Q3: هل يمكنك إنتاج أجزاء ختم من الفولاذ المقاوم للصدأ بدون نتوءات على الحواف المنفصمة؟ ما هو ارتفاع لدغ القياسية الخاصة بك؟

ج: الحواف الخالية من النتوءات مستحيلة من الناحية الفنية مع الختم التقليدي لأن القص يترك دائمًا نتوءًا مرتفعًا صغيرًا على جانب واحد. ومع ذلك، تتحكم Nuote Metals في النتوءات بإحكام. حد القبول القياسي الخاص بنا لأجزاء الختم المصنوعة من الفولاذ المقاوم للصدأ هو ارتفاع الثقب ≥ 5% من سماكة المادة (على سبيل المثال، 0.05 مم كحد أقصى للمادة بسمك 1.0 مم). بالنسبة للتطبيقات التي لا تتطلب أي نتوءات بشكل أساسي (على سبيل المثال، الأجزاء التي تلامس الأنسجة البشرية أو عزل الأسلاك الرقيقة)، فإننا نقدم إزالة نتوءات ثانوية باستخدام الاهتزاز الاهتزازي (إزالة النتوءات حتى أقل من أو يساوي 0.02 مم وإضافة نصف قطر طفيف للحافة) أو التلميع الكهربائي (يذيب النتوءات الدقيقة كيميائيًا ويحسن تشطيب السطح). حدد "بدون حواف حادة" أو "ارتفاع الحرق بحد أقصى 0.03 مم" في الرسم الخاص بك. بالنسبة للأجزاء المختومة كبيرة الحجم المصنوعة من الفولاذ المقاوم للصدأ والتي تكون فيها نتوءات غير مقبولة، يمكننا أن نوصي بالتقطيع الدقيق (عملية بديلة) أو الطحن الثانوي، على الرغم من أن كلاهما يضيف تكلفة. اتصل بـ Nuote Metals بخصوص متطلبات الحد الأقصى للحرق لتقييم الجدوى.

Q4: هل تحتاج أجزاء ختم الفولاذ المقاوم للصدأ إلى التخميل بعد الختم؟ متى يكون ذلك مطلوبا؟

ج: التخميل هو معالجة كيميائية تزيل جزيئات الحديد الحرة من سطح الحديدأجزاء ختم الفولاذ المقاوم للصدأ. أثناء الختم، يمكن للأدوات نقل جزيئات الحديد المجهرية إلى الجزء. يمكن أن تصدأ جزيئات الحديد هذه، مما يؤدي إلى ظهور بقع حمراء تقلل من مقاومة التآكل. يعمل التخميل على إذابة هذه الجزيئات دون مهاجمة الفولاذ المقاوم للصدأ الغني بالكروم. توصي Nuote Metals بالتخميل لأجزاء ختم الفولاذ المقاوم للصدأ المستخدمة في الأجهزة الطبية، أو ملامسة الطعام، أو البيئات البحرية، أو أي تطبيق يكون فيه تلطيخ الصدأ غير مقبول. التخميل مطلوب أيضًا من قبل ASTM A967 لبعض المواصفات الطبية والفضائية. بالنسبة لأجزاء ختم الفولاذ المقاوم للصدأ الصناعية العامة (مثل الأقواس والمشابك والمرفقات) المستخدمة في الداخل، غالبًا ما يكون التخميل اختياريًا. يمكننا توريد الأجزاء مختومة أو مع التخميل. يستخدم خط التخميل الخاص بنا حمض الستريك (صديق للبيئة) ويتضمن اختبار التحقق وفقًا لمعيار ASTM A967.
