المسامير المجوفة شبه

أنت تعرف هذا الشعور بالغرق. تنزل المكبس، ويثبت البرشام، وتسمع صوت طقطقة. أو ما هو أسوأ من ذلك، أنك لا تسمع أي شيء، ولكن بعد ثلاثة أشهر، يعود الفشل الميداني. تم سحب الجزء من خلاله. خففت المفصل. العميل غير سعيد.

هذا هو الأمر: في معظم الأحيان، هذا ليس خطأك. أنت تستخدم المادة المناسبة. تتم معايرة الصحافة الخاصة بك. يبدو التصميم صلبًا على الورق. فلماذا تفعلالمسامير شبه المجوفة- تسمى أحيانًا المسامير نصف الأنبوبية أو شبه الأنبوبية أو المجوفة - هل تستمر في الفشل في الإنتاج؟

اسمح لي أن أطلعك على ما تعلمناه بعد أن صنعنا الملايين منها في Nuote Metals. ليس من الكتالوج. من العملاء الفعليين الذين أتوا إلينا بنفس المشاكل التي تواجهها.

قاعدة الـ 70% (ولماذا تغير كل شيء)

يحتاج البرشام الصلب إلى حوالي 3.5 طن من القوة لتثبيت ساق مقاس 5 مم. برشام شبه جوفاء؟ حوالي 1.0-1.2 طن. هذه قوة أقل بنسبة 70%.

ماذا يعني ذلك في الواقع على خط الإنتاج الخاص بك؟

• ضغط أقل على الأدوات الخاصة بك- تدوم مكبسك لفترة أطول، ولا تستبدل القوالب كثيرًا.
• ضغط أقل على المواد الخاصة بك- إذا كنت تعمل باستخدام معادن رقيقة أو مواد بلاستيكية أو مجموعات دقيقة، فإن التخفيض بنسبة 70% هو الفرق بين المفصل النظيف والجزء المتشقق.
• دورات أسرع- دورة مكابس الولاعة بشكل أسرع. يتم إضافة وقت أقل لكل برشام بسرعة عند تشغيل 50000 قطعة.

ولكن هنا تكمن المشكلة: يجب أن يكون التجويف صحيحًا. سطحي جدًا، ومازلت تقاتل قوى التثبيت الصلبة. عميق جدًا، والانتزاع ضعيف. في Nuote Metals، نحافظ على عمق التجويف بنسبة 45-55% من طول البرميل - وهي النقطة المثالية حيث يتدحرج الجدار المجوف بشكل نظيف دون أن يتشقق.

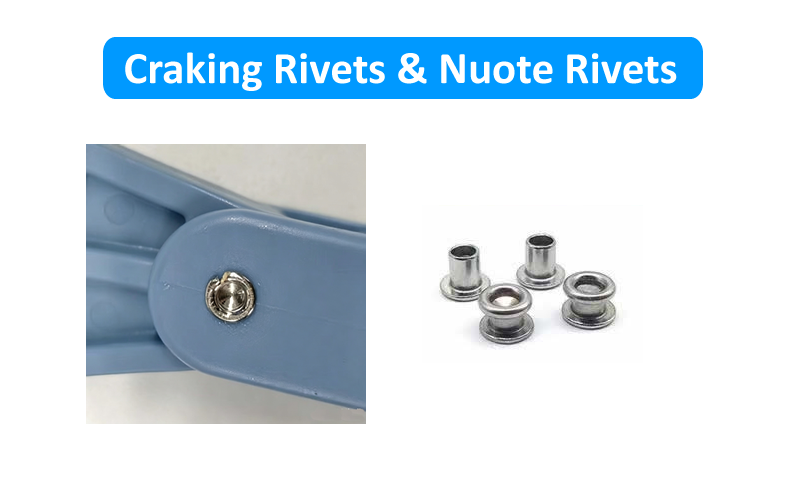

السؤال الأكثر شيوعًا الذي نتلقاه: "لماذا تتشقق المسامير؟"

نسمع هذا على الأقل مرتين في الأسبوع. يتصل أحد العملاء، وهو محبط، لأن المسامير الخاصة به تنقسم أثناء الإعداد. وإليكم ما وجدناه:

المشكلة رقم 1: المادة خاطئة للتطبيق.

الفولاذ المقاوم للصدأ يتصلب بسرعة. إنها قوية، لكنها ليست متسامحة. إذا كنت تضع الفولاذ المقاوم للصدأ في حفرة ضيقة ذات ضغط عالٍ، فإن المعدن يتصلب قبل أن يتمكن من التدحرج، ويتشقق. غالبًا ما يؤدي التحول إلى الفولاذ أو النحاس منخفض الكربون إلى حل المشكلة على الفور. إنهم أكثر ليونة، ولا يقاومون بنفس الطريقة.

المشكلة رقم 2: عمق التجويف عميق جدًا.

إذا تجاوز التجويف 55% من طول البرميل، يكون الجدار المتبقي رقيقًا جدًا بحيث لا يدعم عملية التدحرج. طيات المعدن بدلا من القوائم. نقوم بقياس عمق التجويف في كل مقالة أولى، ويمكننا تعديله إلى 45-50% إذا كان هذا هو ما يحتاجه تطبيقك.

المشكلة رقم 3: ضبط القوة مرتفع جدًا.

أنت تستخدم تصميمًا شبه مجوف، لكنك تضعه كما لو كان صلبًا. المسامير الصلبة تحتاج إلى القوة. هذه تحتاج إلى براعة. إذا تم ضبط مكبسك على مستوى عالٍ جدًا، فسيتشقق الجدار المجوف. نوصي بتقليل القوة بنسبة 30% عند التبديل من الحالة الصلبة إلى شبه المجوفة، ثم اضبطها من هناك.

المشكلة رقم 4: طول البرميل قصير جدًا.

هذا واحد شائع بشكل مدهش. يجب أن يكون طول البرميل أطول بمقدار 1.5-2.0 مم من إجمالي سمك كومة المواد لديك. إذا كان قصيرًا جدًا، فإن الجزء المجوف يصل إلى الأسفل قبل أن يتشكل الانتزاع، وتحصل على مفصل ضعيف. أرسل لنا مجموعة المواد الخاصة بك، وسنوصي بالطول الدقيق.

قطعة حقيقية: 250,000 برشام، بدون شقوق

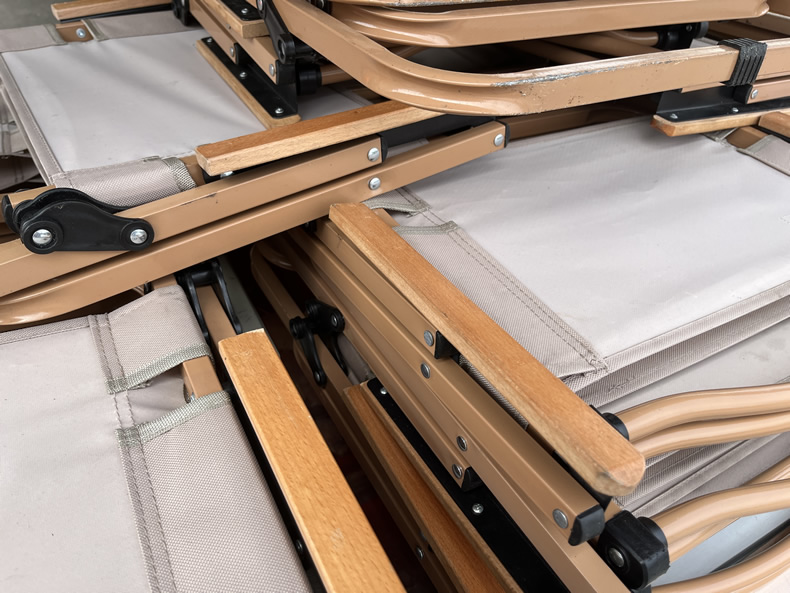

لقد عملنا مع شركة تصنيع أثاث العام الماضي. كانوا يصنعون الكراسي القابلة للطي ويستخدمون المسامير الصلبة لمفصلات المقص. وكانت معدلات الرفض عند 6-7٪. كانت المسامير الصلبة تكسر البطانات المصنوعة من النايلون. لقد كانوا بحاجة إلى حل يسمح لهم بالحفاظ على سرعة إنتاجهم دون تحطيم الأجزاء.

قمنا بتزويد المسامير شبه المجوفة المصنوعة من الفولاذ المطلي بالزنك - ساق 4.0 مم، ورأس مستدير 7.0 مم، وطول البرميل 10.0 مم. انخفض التجويف قوة الإعداد من 3.5 طن إلى 1.0 طن. توقفت الشقوق. بالكامل.

لقد اختبروا 1000 قطعة عبر 500 كرسي، وأجروا 50000 دورة ضبط، ولم تحدث أي أعطال. وهم يطلبون الآن 250,000 برشامًا شبه مجوف سنويًا من شركة Nuote Metals، ومعدل رفضهم أقل من 0.3%.

واحد آخر: 300000 برشام لرفوف الألمنيوم

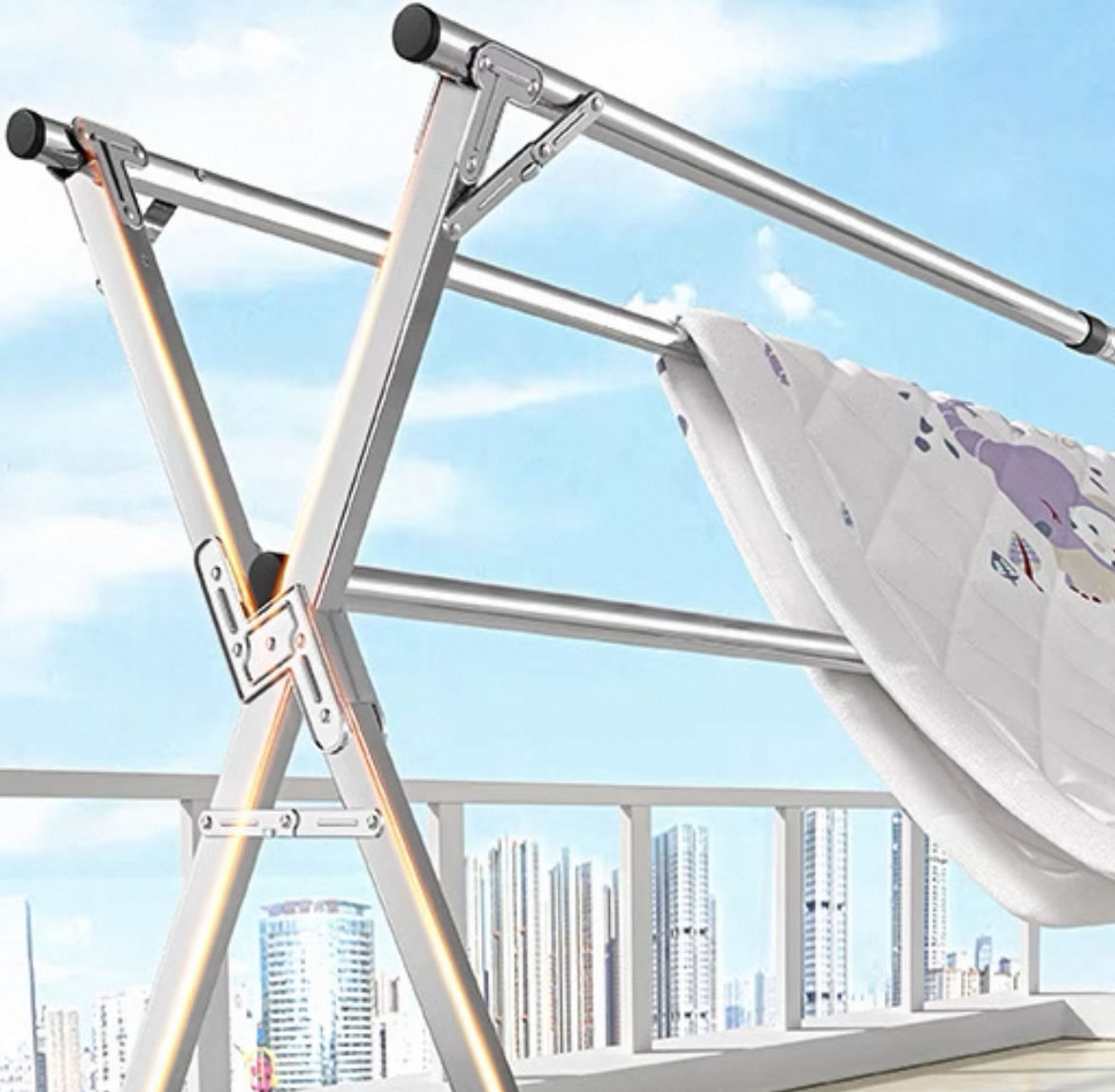

واجهت الشركة المصنعة لرف تجفيف الألمنيوم مشكلة مختلفة. لقد نجحت مسامير الألمنيوم الصلبة الخاصة بها، لكن خط التجميع كان بطيئًا. تعني قوة الإعداد العالية إعدادًا دقيقًا للضغط، وأي اختلال في المحاذاة يؤدي إلى تشويه الأنابيب الرفيعة.

لقد قدمنا ​​لهم مسامير شبه مجوفة من الألومنيوم: ساق 4.0 مم، ورأس مستدير 7.0 مم، وطول البرميل 10.0 مم. الانتهاء من عادي. لا شيء يتوهم.

انخفضت قوة الإعداد بنسبة 60٪. اختفى التشويه. ارتفعت سرعة التجميع بنسبة 35%. لقد اختبروا 1000 برشام عبر 500 حامل، وقاموا بتشغيل 10000 دورة طي بحمولة 15 كجم، ولم يحدث أي ارتخاء. الآن يطلبون منا 300000 قطعة سنويًا.

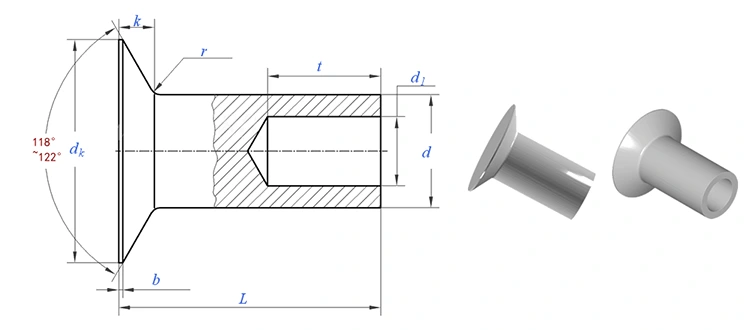

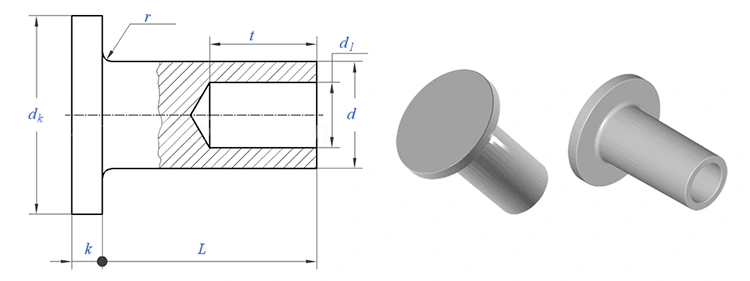

ما نصنعه في الواقع

تأتي المسامير شبه المجوفة من Nuote Metals في:

• أقطار عرقوب:1.5 ملم إلى 8.0 ملم
• مواد: الفولاذ منخفض الكربون، الفولاذ المقاوم للصدأ (304/316)، النحاس (C2680)، النحاس (C11000)، الألومنيوم (5052/5056)
• أنماط الرأس:مستديرة، مسطحة، بيضاوية، الجمالون، عموم، عالمية، فطر، غاطسة
• التشطيبات:مطلي بالزنك، أكسيد أسود، خامل، مطلي بالنيكل، عتيق، مؤكسد، عادي

جميع الأطوال المخصصة. لا شيء على الرف. لأن كل تطبيق مختلف.

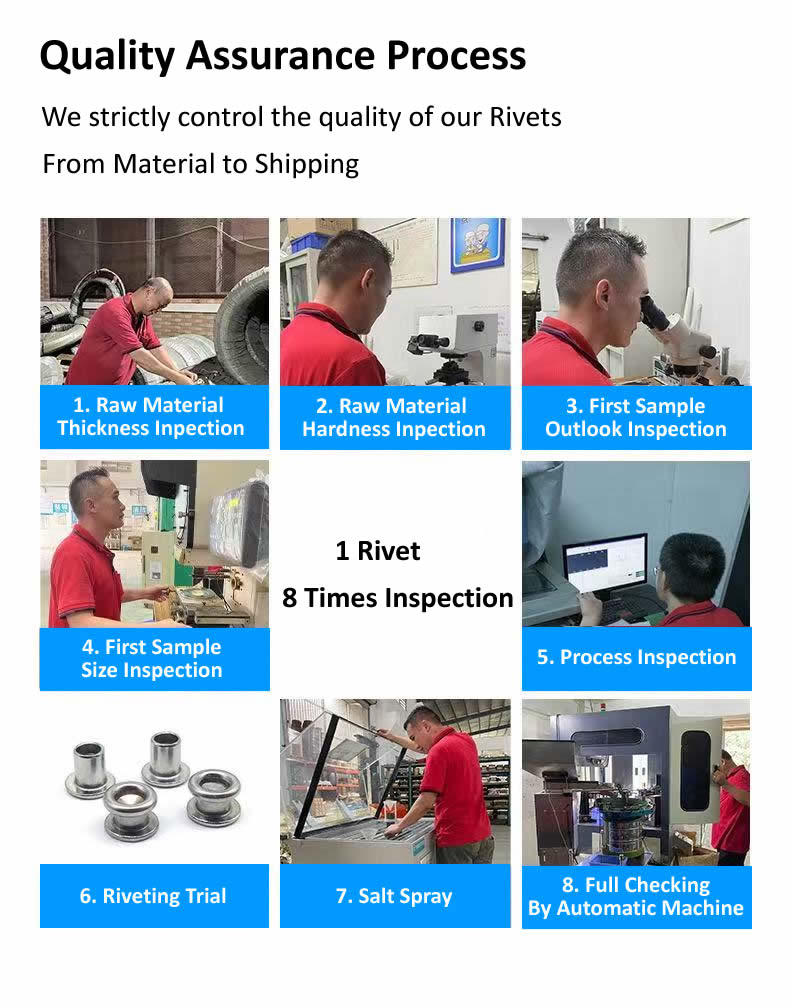

العملية: ما الذي نتحقق منه، ولماذا

نحن لا نجري اختبارًا عشوائيًا. كل دفعة تمر بهذا:

• السلك الوارد - فحص القطر والصلابة قبل الإنتاج. يتحقق المطياف من تكوين المواد. إذا كان الملف خارج المواصفات، فإننا نرفضه قبل أن يصل إلى الصحافة.
• المقالة الأولى – 10 مسامير مقاسة على مقارن بصري. تم التحقق من كل الأبعاد - الساق، الرأس، طول البرميل، عمق التجويف.
• قيد المعالجة – 5 مسامير برشام كل 500 قطعة. تم فحص الأبعاد الحرجة باستخدام الفرجار الرقمي. أي انجراف يوقف الصحافة.
• اختبار الإعداد – كل 2000 قطعة، نقوم بوضع 3 في عينة من المادة الفعلية الخاصة بك. نقوم بفحص الفاصل بحثًا عن التماثل والضيق والشقوق.
• الفرز النهائي – فحص بصري 100%. تم التحقق من عينة AQL يدويًا.

التسامح الذي نحمله:

ما تحصل عليه عند الطلب

عندما تصل المسامير الخاصة بك، تحصل على سجل كامل:

• شهادة المواد - التركيب الكيميائي وخصائص الشد من الملف الأصلي. يمكن إرجاعها إلى رقم الحرارة.
• ورقة التفتيش - القياسات الفعلية لعشرة مسامير من مجموعتك. ليست "في حدود التسامح" - الأرقام الفعلية.
• شهادة النهاية - تم التحقق من سمك الطلاء بواسطة XRF (إن أمكن).
• وثيقة المطابقة – موقعة من قبل مدير ضمان الجودة لدينا، مع رقم دفعة فريد.

نحتفظ بنسخ لمدة خمس سنوات. يجب عليك الاحتفاظ بك أيضا.

ثلاثة أسئلة نحصل عليها بالفعل

س: ما الفرق بين شبه المجوف ونصف الأنبوبي؟

ج: لا شيء. إنهم نفس المنتج. اسمان لنفس المثبت – برشام ذو تجويف ضحل عند الذيل. تستخدم بعض الصناعات مصطلحًا واحدًا والبعض الآخر يستخدم مصطلحًا آخر. نحن نصنع كلا الأمرين.

س: "هل يمكنني استخدام هذه في الهواء الطلق؟"

ج: نعم، مع التشطيب الصحيح. بالنسبة للتطبيقات الخارجية، نوصي بما يلي:

• مسامير مجوفة من الفولاذ المقاوم للصدأ (304 أو 316) مع لمسة نهائية خاملة لمقاومة التآكل بشكل دائم
• فولاذ مطلي بالزنك مع كرومات أصفر لمدة 96 ساعة من مقاومة رش الملح
• ألومنيوم مع لمسة نهائية مؤكسدة للتركيبات الخارجية خفيفة الوزن

س: "كيف أختار الطول المناسب للبرميل؟"

ج: طول البرميل = سمك كومة المواد الخاصة بك + 1.5-2.0 مم. إذا كنت تقوم بضم ورقتين مقاس 2 مم (إجمالي 4 مم)، فاختر برميلًا بطول 5.5-6.0 مم. قصير جدًا، والانتزاع ضعيف. طويل جدًا، وسيتفتت البرميل. أرسل لنا مجموعة المواد الخاصة بك، وسنوصي بالطول الدقيق.

نيوتي ميتالز – دونغقوان، الصين. شهادة الأيزو 9001:2015. عينات مجانية متاحة. اتصل بنا لتزويدنا بالمواصفات الخاصة بك - وسنرد عليك خلال 24 ساعة مع توضيح تكلفة الأدوات (إن وجدت)، وسعر القطعة، والمدة الزمنية.
