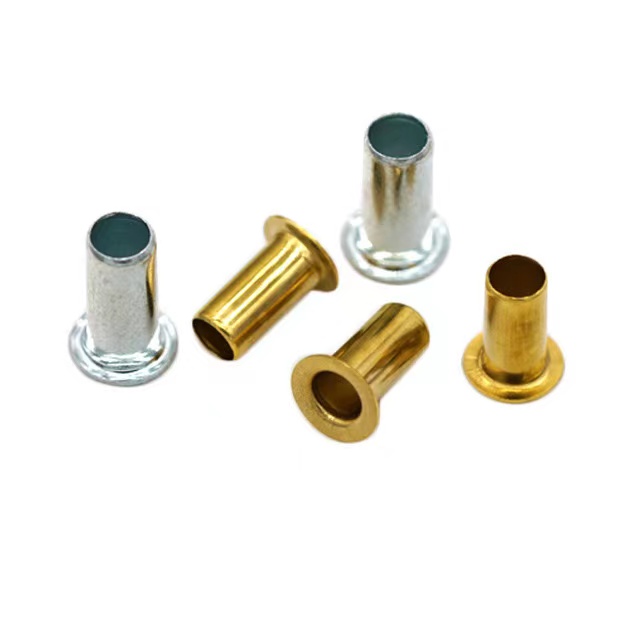

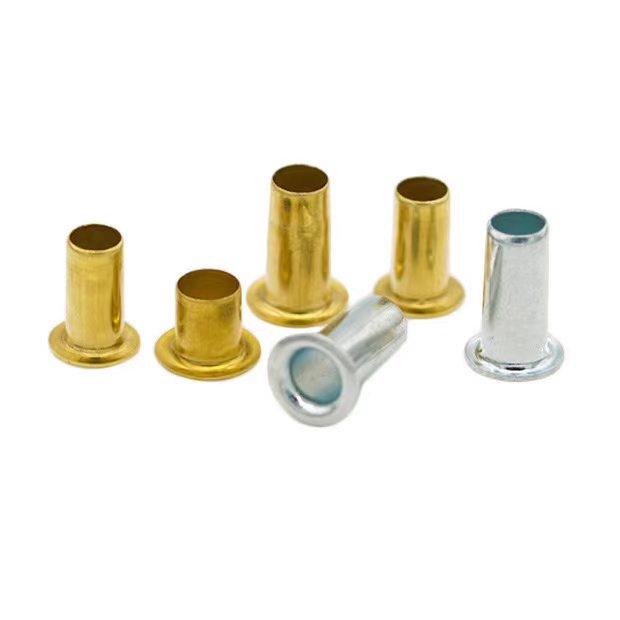

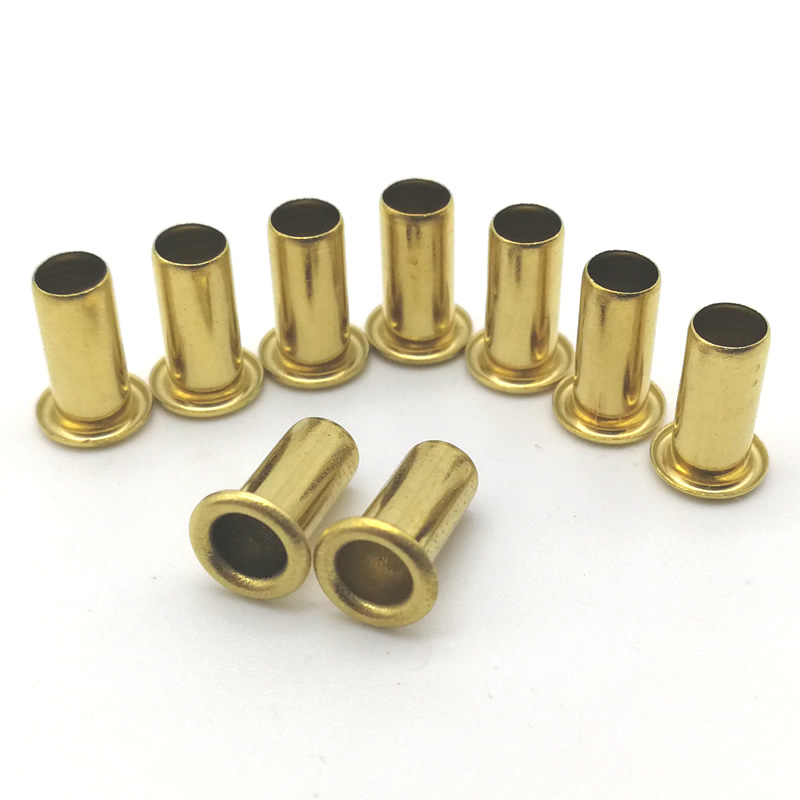

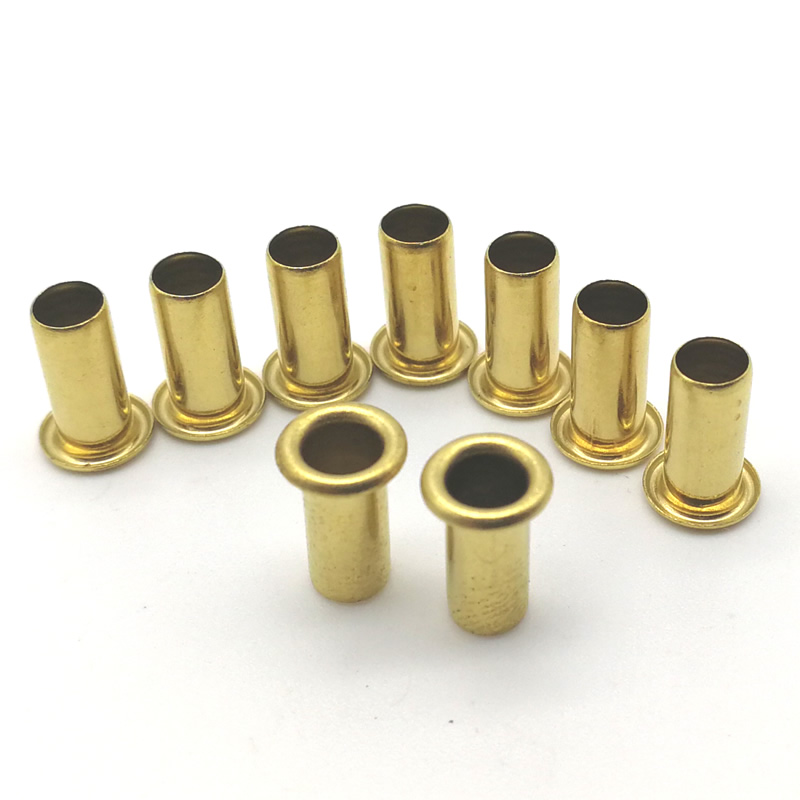

العيينة المثقوبة

لتعزيز الثقوب في القماش أو الجلد أو الصفائح المعدنية الرقيقة، يقدم هذا المكون حلاً بسيطًا ودائمًا. على عكس البدائل المرسومة أو الأنبوبية، أالعيينة المثقوبةيتم تشكيلها عن طريق بثق البرميل من قرص مسطح، مما يؤدي إلى الحصول على جزء سلس وخالي من النتوءات ومناسب للتجميع بكميات كبيرة.

نوتي ميتالزيتبع بروتوكول تصنيع صارم من سبع خطوات لكل طلب، بدءًا من مصادر المواد وحتى الفحص النهائي. يعرض هذا الدليل تفاصيل العملية وخيارات المواد وبيانات الأبعاد وسياسات الجودة الشفافة.

تطبيقات العالم الحقيقي

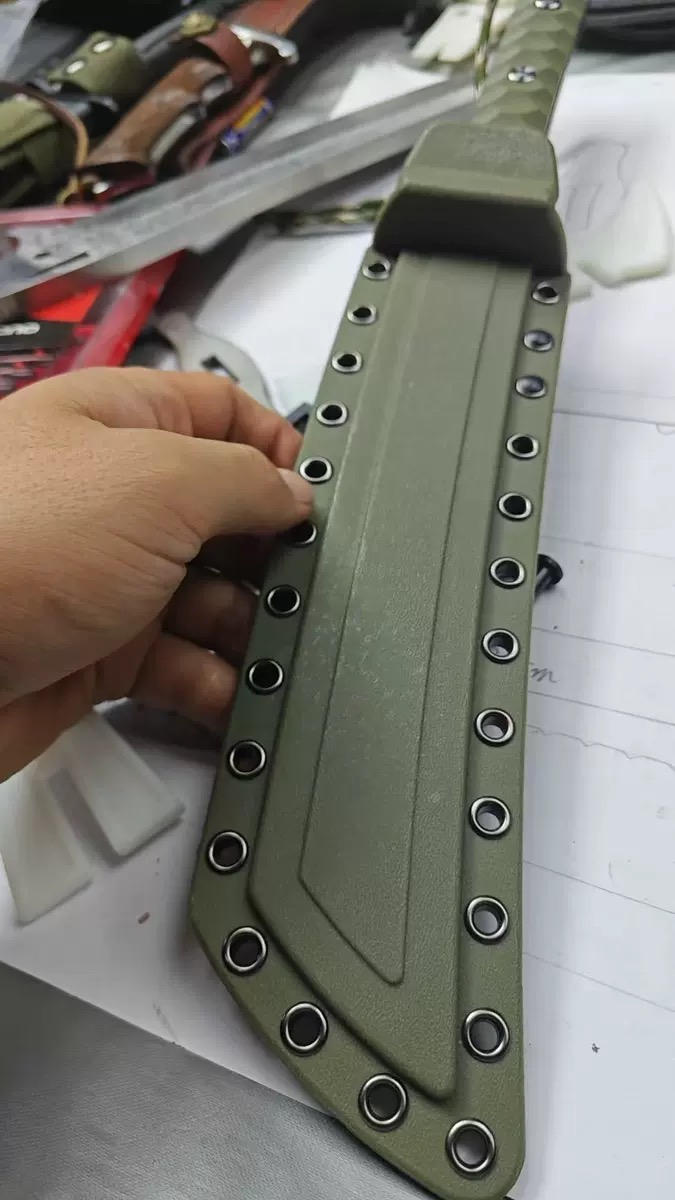

الحالة 1 - اللمسات الزخرفية لسكين اللعبة (بلاستيك ABS، ثقب نحاسي مثقوب)

أراد أحد مصنعي ألعاب الأطفال إضافة مظهر واقعي ومتميز إلى سلسلة سكاكين اللعب الخاصة بهم. دعا التصميم إلى وجود نقاط معدنية صغيرة حول الشفرة والمقبض لتقليد مظهر المسامير الموجودة على أداة حقيقية. كانت هذه اللمسات تزيينية بحتة، وليست حاملة. وكانت المتطلبات: لامعة، وآمنة للأطفال، وسهلة التركيب، وآمنة بما يكفي لتحمل اللعب الشاق.

لقد قمنا بتزويد مكونات العيينة النحاسية المثقوبة (قطر داخلي 3 مم، شفة خارجية 6 مم، طول برميل قصير 2 مم، تشطيب مطلي). يسمح البرميل الضحل للعيينة بالجلوس تقريبًا على سطح ABS. أعطى اللون النحاسي اللامع للعبة مظهرًا راقيًا و"أصيلًا". نظرًا لأن الفتحة المثقوبة لا تحتوي على نتوءات حادة، فقد اجتازت جميع اختبارات السلامة الخاصة بتمزق الأصابع. نوصي بتركيب بسيط للحرارة: قم بتدفئة الثقب قليلاً ثم اضغط عليه في تجويف مصبوب مسبقًا. بعد 10,000 دورة سقوط وتأثير، لم ترتخي أو تسقط أي من الثقوب المزخرفة. يستخدم العميل الآن ثقوبنا النحاسية عبر أربعة نماذج ألعاب كعنصر تصميم مميز.

الحالة 2 - نقطة ربط القماش المشمع

احتاج أحد صانعي القماش المشمع الصناعي إلى فتحة مقاومة للتآكل لأغطية الشاحنات الثقيلة المعرضة لأملاح الطرق والأمطار. تشوهت ثقوب الألومنيوم السابقة تحت ضغط عالٍ وتآكلت بعد شتاء واحد. لقد احتاجوا إلى حل أقوى ومقاوم للصدأ يمكنه تحمل قوة سحب تصل إلى 200 كجم.

نوصي باستخدام أجزاء العروة النحاسية المثقوبة (القطر الداخلي 8 مم، والشفة الخارجية 15 مم، وطول البرميل 8 مم، واللمسة النهائية المطلية). توفر المادة النحاسية مقاومة ممتازة للتآكل في الظروف الخارجية مع الحفاظ على سهولة التركيب. يتم لف الأسطوانة غير الملحومة للثقب المثقوب بقوة على قماش PVC، مما يمنع السحب. تقوم الحافة النحاسية العريضة بتوزيع الحمل بالتساوي، مما يمنع التشوه. وبعد عامين من الاستخدام الميداني لـ 5000 قطعة من القماش المشمع، لم يتم الإبلاغ عن أي أعطال. ومنذ ذلك الحين، قام العميل بتحويل جميع الأغطية شديدة التحمل إلى فتحات نحاسية مثقوبة.

أنواع مختلفة من الثقوب التي يمكننا صنعها

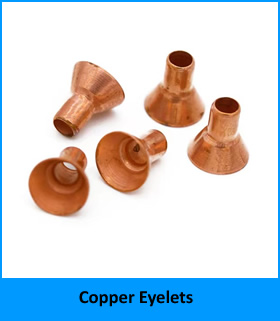

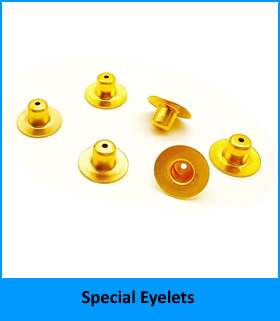

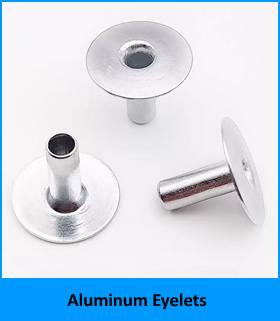

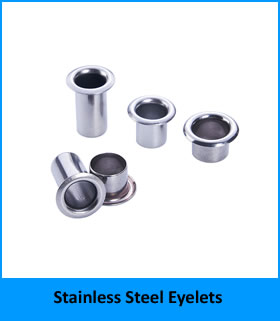

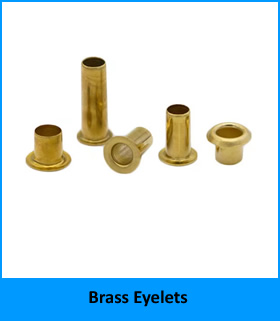

تنتج Nuote Metals أنواعًا مختلفة من الثقوب، مثل الثقوب النحاسية، والثقوب الفولاذية، والثقوب المصنوعة من الفولاذ المقاوم للصدأ، والثقوب المصنوعة من الألومنيوم، والثقوب النحاسية، والثقوب الخاصة.





المعلمات الفنية - المواد والأبعاد

نحن نقدم هذه الثقوب في أربع عائلات مادية.

خيارات المواد

مادة	الدرجات	إنهاء نموذجي	مقاومة التآكل
النحاس	C26000	طلى، العتيقة، النيكل	جيد (داخلي/بحري)
فولاذ منخفض الكربون	SPCC، س195	مطلي بالزنك (شفاف/أزرق/أصفر)	معتدلة إلى جيدة
الألومنيوم	5052، 1100	واضح أو اللون بأكسيد	جيد (رذاذ الملح 100+ ساعة)
الفولاذ المقاوم للصدأ	304، 316	تخميلها، حبة انتقد	ممتاز (بحري/كيميائي)

نطاق الأبعاد القياسي

ضياء داخلي (مم)	الحافة الخارجية (مم)	طول البرميل (مم)	نطاق القبضة (مم)
3.0	6.0 - 6.5	3,4,5	1.0 - 3.5
4.0	7.5 - 8.0	4,5,6	1.5 - 4.5
5.0	9.0 - 10.0	5,6,7	2.0 - 5.5
6.0	10.5 - 11.5	6,7,8	2.5 - 6.5
8.0	13.5 - 15.0	7,8,10	3.0 - 8.0
10.0	16.0 - 18.0	8,10,12	3.5 - 10.0

في الواقع لدينا أكثر من 3000 حجم مختلف من الثقوب في المخزون، فيما يلي قائمة ببعض الأحجام فقط.

عملية الإنتاج من سبع خطوات

نحن نتبع سير العمل هذا لكل دفعة.

خطوة بخطوة من المواد الخام إلى الجزء النهائي

1. مصادر المواد– يتم شراء الملفات المعتمدة من النحاس أو الفولاذ أو الألومنيوم أو الفولاذ المقاوم للصدأ من المطاحن المعتمدة. يتم تمييز كل ملف برقم الحرارة والدرجة.
2. فحص المواد– يتم اختبار الملفات الواردة باستخدام مطياف للتأكد من تركيبها الكيميائي. يتم فحص السماكة باستخدام ميكرومتر ليزر.
3. تخصيص الأدوات أو الإعداد– بالنسبة للأبعاد الجديدة، نقوم بتصميم وتصنيع قوالب الكربيد التقدمية (مدة زمنية تتراوح من 15 إلى 25 يومًا). بالنسبة للأحجام القياسية، يقوم الفنيون لدينا بتثبيت القالب الموجود ومواءمته.
4. فحص المادة الأولى– تقوم المطبعة بتشغيل 20-50 قطعة عينة. يقوم فريق ضمان الجودة لدينا بقياس كل الأبعاد (المعرف، القطر الخارجي، طول البرميل، سمك الحافة). يتم إرسال العينات إلى العميل للموافقة عليها.
5. الإنتاج الضخم– بعد الموافقة، تعمل المكبس بمعدل 200-600 ضربة في الدقيقة، مما ينتج ما يصل إلى 30000 مكون في الساعة. تتم عمليات الفحص أثناء العملية كل 2000 قطعة.
6. الطلاء المتعاقد عليه من الباطن (إذا لزم الأمر)– بالنسبة للأجزاء الفولاذية أو النحاسية التي تتطلب تشطيبات نهائية من الزنك أو النيكل أو العتيقة، فإننا نرسل دفعات إلى شركائنا المعتمدين في مجال الطلاء. يتم التحقق من سمك الطلاء بواسطة XRF.
7. التفتيش النهائي الصادر– يتم فرز الدفعات النهائية بصريًا بنسبة 100% للأبعاد الحرجة. تم سحب عينة عشوائية (AQL 1.0) للتحقق من الأبعاد الكاملة واختبار السحب. يتم إصدار شهادة المطابقة مع كل شحنة.

يضمن سير العمل المكون من سبع خطوات أن كلالعيينة المثقوبةإن ترك مصنعنا يتوافق مع التفاوتات وخصائص المواد التي نعد بها.

شاهد الفيديو الخاص بنا لتعرف كيف نصنع الثقوب

ضمان الجودة والشهادات

نحافظ على ما يلي لكل دفعة:

• نطاق الشهادة
• ISO 9001:2015 نظام إدارة الجودة الكاملة
• حدود RoHS (2011/65/EU) الرصاص والكادميوم والزئبق (تم اختبارها بواسطة SGS)
• الوصول إلى إعلان SVHC (القائمة الحالية)
• معادن الصراع إعلان خلو جمهورية الكونغو الديمقراطية

تشتمل كل شحنة على شهادة اختبار الطاحونة، وتقرير فحص الأبعاد، وشهادة سمك الطلاء (إن أمكن)، وشهادة مطابقة موقعة.

سياسات شفافة

• سياسة العينة - 20 قطعة مجانية لأي حجم قياسي (يدفع العميل تكلفة الشحن)
• الحد الأدنى لكمية الطلب – 2000 قطعة للصلب/النحاس؛ 5000 للفولاذ المقاوم للصدأ / الألومنيوم
• المهلة الزمنية – 5-7 أيام عمل للأحجام المخزنة؛ 12-15 يومًا للتشطيبات المخصصة
• رسوم الأدوات - لا شيء للمعرفات القياسية وأطوال البراميل
• سياسة الإرجاع - يتم استبدال الأجزاء المعيبة دون أي تكلفة

نوتي ميتالزلا تتقاضى أي رسوم مقابل إعادة التأهيل أو إعادة أخذ العينات عندما لا يتم استيفاء التفاوتات المسموح بها.

الأسئلة المتداولة

س1: ما الفرق بين الثقب المثقوب والبرشام الأنبوبي؟

ج: يكمن الاختلاف الرئيسي في كيفية صنع كل منهما. ملكناالعيينة المثقوبة(وتسمى أيضًا العيينة المسحوبة العميقة) يتم تشكيلها من صفائح معدنية مسطحة من خلال عملية رسم عميقة تدريجية: نثقب قطعة فارغة، ثم نسحبها إلى كوب، وأخيرًا نثقب الجزء السفلي لإنشاء الثقب. وينتج عن ذلك مكون سلس من قطعة واحدة مع أسطوانة ناعمة وبدون مفاصل. على النقيض من ذلك، يبدأ البرشام الأنبوبي من أنبوب معدني (غير ملحوم أو ملحوم). يتم قطع الأنبوب إلى الطول، ثم يتم لف أحد طرفيه أو توجيهه لتشكيل الحافة. نظرًا لأنه يستخدم أنابيب مصنوعة مسبقًا، فقد يكون للبرشام الأنبوبي خط التماس مرئي (إذا كان ملحومًا) وعادةً ما يكون له جدار أرق من العيينة المسحوبة من نفس القطر. بالنسبة للتطبيقات التي تتطلب تجويفًا نظيفًا وخاليًا من الحرق وأقصى مقاومة للسحب في المواد الناعمة (الجلد والقماش والبلاستيك)، نوصي بالثقب الخاص بنا. بالنسبة للتثبيت من المعدن إلى المعدن بكميات كبيرة ومنخفضة التكلفة حيث يكون التماس المرئي مقبولا، قد يكون البرشام الأنبوبي كافيا.

Q2: هل يمكن تصنيع مكونات العيينة المثقوبة المصنوعة من الفولاذ المقاوم للصدأ دون تكسير؟

ج: نعم، ولكن بضوابط محددة. الفولاذ المقاوم للصدأ (خاصة 304) يتصلب بسرعة أثناء البثق. نحن نستخدم اللكمات المصقولة لتشكيل الكربيد والبثق متعدد المراحل (ثلاث ضربات خفيفة بدلاً من ضربة واحدة ثقيلة) لمنع التشقق. يتم أيضًا استخدام مادة تشحيم عالية الأداء خالية من الكلور. بالنسبة لطول البرميل أكبر من 1.5× ID، نوصي بالتليين المتوسط ​​أو التبديل إلى الفولاذ المقاوم للصدأ 316. يبلغ معدل الرفض الداخلي لدينا للإصدارات المقاومة للصدأ 0.6%، وهو أقل من متوسط ​​الصناعة.

س3: كيف يمكنني تحديد طول البرميل الصحيح للثقب عندما تحتوي مجموعة المواد على رغوة أو حشوة؟

ج: قم بقياس سماكة المكدس تحت ضغط التثبيت الفعلي (وليس في حالة الراحة). ثم حدد طول البرميل الذي يتجاوز هذا السمك المضغوط بمقدار 1.0-1.5 مم. على سبيل المثال، إذا تم ضغط الرغوة من 5 مم إلى 2 مم تحت 2 كجم/سم²، فاستخدم برميلًا بطول 3.0-3.5 مم. تقدم Nuote Metals مجموعات عينات تحتوي على أطوال برميلية متعددة حتى تتمكن من اختبار تشكيل الانتزاع على المادة الفعلية الخاصة بك. نوفر أيضًا حاسبة مجانية لنطاق القبضة - أرسل إلينا تفاصيل مجموعة المواد الخاصة بك للحصول على توصية.

لماذا تختارنا؟

• أربع عائلات مادية - النحاس والصلب والألمنيوم والفولاذ المقاوم للصدأ (304/316)
• الأدوات الداخلية - لا توجد رسوم خارجية للأحجام القياسية
• فرز بصري بنسبة 100% - يزيل الأجزاء غير المطابقة للأبعاد
• برنامج عينة مجانية – اختبار التوافق قبل طلب كميات الإنتاج
• إمكانية التتبع الكامل - تقارير MTC وCoC والطلاء مع كل طلب

اتصالنوتي ميتالزاليوم لطلب حزمة عينة أو حزمة الامتثال.
