ختم معدني دقيق

بدءًا من الأقواس التي تثبت محرك سيارتك في مكانه وحتى الأطراف التي تربط بطارية هاتفك،ختم معدني دقيقالمكونات في كل مكان. إنها القطع المعدنية التي تعطي الشكل والبنية والوظيفة للمنتجات التي نستخدمها كل يوم. في Nuote Metals، ننتج هذه المكونات بالملايين - بدقة وثبات وفعالية من حيث التكلفة.

ما هو ختم المعدن الدقيق؟

إنها عملية تصنيع تقوم بتشكيل المكونات المعدنية عن طريق تغذية الملف أو الصفائح المعدنية من خلال مكبس ختم مزود بقوالب مصممة خصيصًا. تطبق المكبس قوة عالية لقطع المعدن أو ثنيه أو تشكيله أو ثقبه للحصول على شكل نهائي - غالبًا بضربة واحدة أو بتسلسل تدريجي.

على عكس الصب أو الحدادة، لا يتطلب الختم صهر المادة. فهو يقوم بتشكيل المعدن في درجة حرارة الغرفة من خلال التشكيل على البارد، مما يحافظ على الخصائص الميكانيكية الأصلية للمادة. والنتيجة هي مكون قوي ودقيق الأبعاد وجاهز للتجميع - دون تكلفة إضافية أو وقت للمعالجة الثانوية.

يمكن أن ينتج عن الختم المعدني الدقيق أجزاء بسيطة - حلقة مسطحة بها ثقب في المنتصف - أو مكونات معقدة - غلاف مرسوم بعمق مع ثنيات متعددة، وفتحات مثقوبة، وميزات منقوشة. يعتمد التعقيد على تصميم القالب وعدد العمليات التي يتم إجراؤها في كل ضربة ضغط.

الختم مقابل العمليات البديلة - لماذا يفوز الختم

عندما تحتاج إلى إنتاج أجزاء معدنية بكميات كبيرة، غالبًا ما يكون الختم هو الطريقة الأكثر كفاءة المتاحة.

بمجرد صنع القالب، تكون التكلفة الحدية لكل جزء إضافي منخفضة للغاية. وهذا يجعل الختم الخيار الأمثل لعمليات الإنتاج التي تصل إلى 10000 قطعة وما فوق.

قدراتنا في الختم - المكابس والمواد والعمليات

قدرة الصحافة

نحن ندير منشأة ختم حديثة بمكابس تتراوح طاقتها من 25 طنًا إلى 200 طن. يتيح لنا هذا النطاق التعامل مع كل شيء بدءًا من المكونات الإلكترونية الدقيقة وحتى الأجزاء الهيكلية الأكبر حجمًا للسيارات.

خيارات المواد

عمليات الختم المتاحة

التسامح الأبعاد

نحن نحمل تفاوتات صارمة بناءً على سمك المادة وهندسة الأجزاء. بالنسبة لمعظم الميزات، نحافظ على ±0.05 مم لمواضع الثقب والخطوط الفارغة وزوايا الانحناء. تتوفر تفاوتات الدقة حتى ±0.01 مم عند الطلب.

تطبيق حقيقي واحد - محطة البطارية للشركة المصنعة للمركبات الكهربائية

احتاجت إحدى الشركات المصنعة لحزمة بطارية السيارة الكهربائية إلى مكون طرفي كبير الحجم لاتصالاتها من الخلية إلى الناقل. تتطلب المحطة ثقوبًا مثقوبة متعددة في موضع ± 0.05 مم، وانحناء بمقدار 90 درجة مع نصف قطر ضيق، وسطح تلامس مصقول للحصول على أداء كهربائي ثابت. كان الحجم السنوي 500000 قطعة - عدد كبير جدًا بالنسبة للتصنيع باستخدام الحاسب الآلي، ومعقد جدًا بالنسبة لقالب تقطيع بسيط.

لقد صممنا قالبًا تقدميًا بتسع محطات: ثقب الثقوب التجريبية، وإفراغ المحيط الخارجي، وصياغة سطح التلامس، والثني، والقطع النهائي. يعمل القالب التدريجي بمعدل 80 ضربة في الدقيقة، مما ينتج أطراف نهائية جاهزة للطلاء. تلقى العميل العينات الأولى في 18 يومًا وأجزاء الإنتاج في 30 يومًا. وبعد 18 شهرًا من الإنتاج، أنتج القالب أكثر من 1.5 مليون محطة طرفية بدون أي أبعاد مرفوضة.

أين يتم استخدامه

توجد مكونات ختم معدنية دقيقة في كل صناعة تقريبًا:

• السيارات- الأقواس، والمرفقات، والموصلات، وأغطية أجهزة الاستشعار، ومكونات حزام الأمان، وأجزاء نظام العادم
• إلكترونيات– حماية العلب والمحطات الطرفية وجهات الاتصال والموصلات والمشتتات الحرارية
• الأجهزة الطبية– مكونات الأدوات الجراحية، وأغطية معدات التشخيص، ومرفقات الأجهزة القابلة للزرع
• الفضاء الجوي– الأقواس، السحابات، العبوات، مكونات الديكور الداخلي
• الطاقة المتجددة- مشابك تثبيت الألواح الشمسية، ومكونات حاوية البطارية، والهيكل العاكس
• التدفئة والتهوية وتكييف الهواء– مكونات مجاري الهواء، ومساكن المروحة، ولوحات التحكم
• الأثاث والأجهزة– المفصلات والأقواس والوصلات والزخارف الزخرفية
• الاتصالات- مكونات التدريع، وأغطية الموصلات، وأجزاء معدات المحطة الأساسية

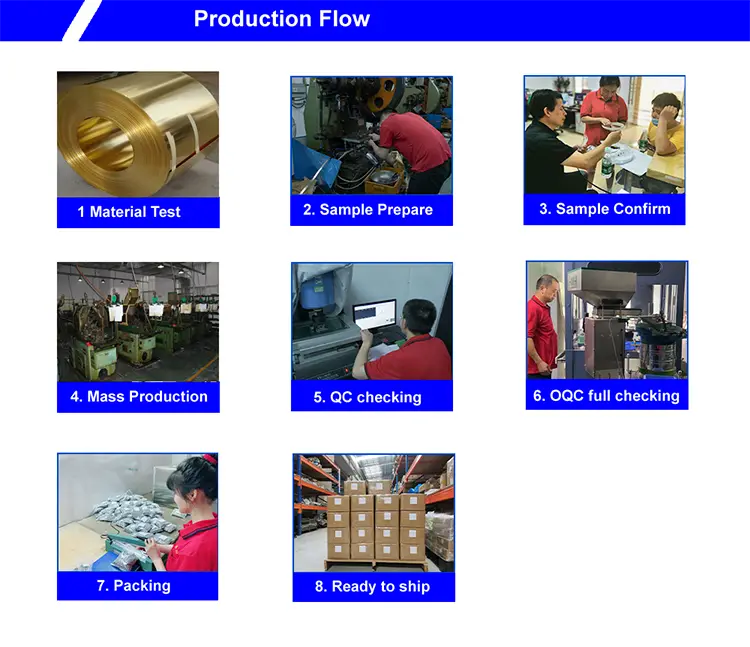

كيف نقوم بتصنيع مكونات الختم – من التصميم إلى التسليم

الخطوة 1: التصميم ومراجعة سوق دبي المالي

يمكنك تقديم رسم ثنائي الأبعاد أو نموذج ثلاثي الأبعاد (STEP أو IGES أو PDF). يقوم مهندسونا بمراجعة التصميم من أجل قابلية التصنيع - التحقق من نصف القطر، والتفاوتات، وسمك المادة، واتجاهات الانحناء. نحن نقدم تعليقات سوق دبي المالي خلال 2-3 أيام عمل لتقليل تكاليف الأدوات وتحسين أداء الأجزاء.

الخطوة 2: تصميم الأدوات والتصنيع

نقوم بتصميم وتصنيع قوالب الختم الخاصة بنا داخل الشركة. يمنحنا هذا التكامل الرأسي فترات زمنية أسرع وتكاليف أدوات أقل ومراقبة كاملة للجودة. يتوافق اختيار الأداة الفولاذية (D2، أو A2، أو الكربيد للحجم الكبير) مع متطلبات المواد والحجم لديك.

الخطوة 3: أخذ العينات وفحص المادة الأولى

نحن ننتج ما يصل إلى 20 قطعة عينة بدون أي رسوم إضافية (للأدوات المعتمدة). نحن نقيس كل البعد على جهاز مقارنة بصري ونقدم تقريرًا كاملاً عن فحص المادة الأولى (FAI). تقوم بالفحص والموافقة قبل بدء الإنتاج.

الخطوة 4: الإنتاج ومراقبة الجودة

يتم تشغيل الإنتاج الكامل وفقًا لكمية أمر الشراء الخاص بك. تتم عمليات التفتيش أثناء العملية على فترات زمنية محددة (كل 500 إلى 2000 قطعة). أخذ العينات العشوائية النهائية لكل AQL (ANSI/ASQ Z1.4). يتم فحص أبعاد كل دفعة بنسبة 100% قبل التعبئة.

الخطوة 5: العمليات الثانوية والشحن

نحن نقدم خدمات ثانوية داخلية وبالشراكة: إزالة الأزيز، والتنصت، واللحام، والطلاء (الزنك، والنيكل، والقصدير)، وطلاء المسحوق، والأكسدة. يتم تعبئة الأجزاء وفقًا لمواصفاتك - بكميات كبيرة أو صينية أو بكرة أو حقيبة - ويتم شحنها مع الوثائق الكاملة.

ضمان الجودة – ما نتحقق منه، ولماذا هو مهم

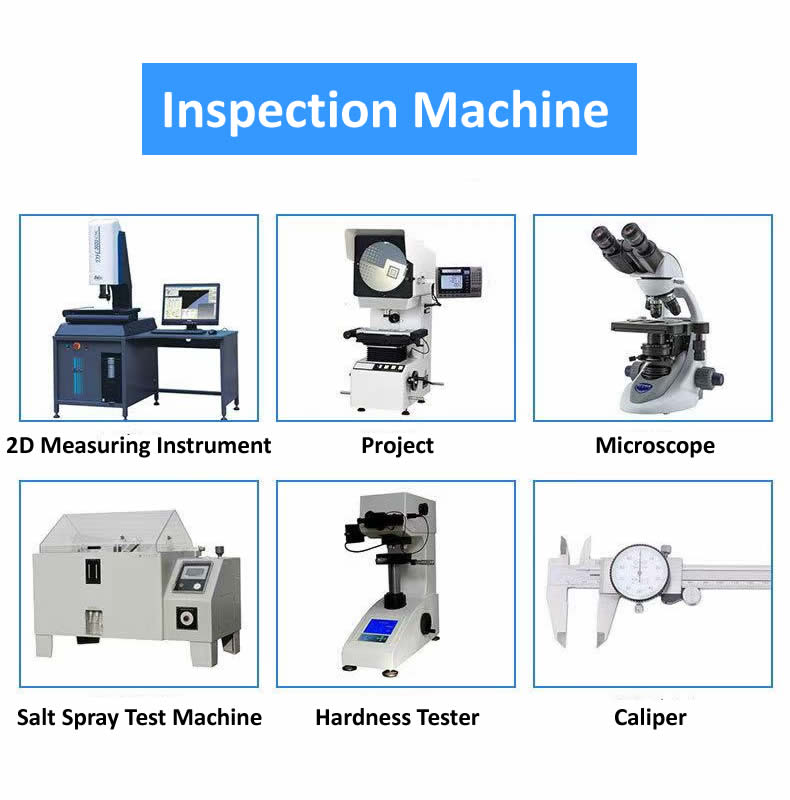

معدات التفتيش لدينا:

• نظام قياس الصور 2.5D– قياس كفاف كامل، موضع الثقب، التركيز
• جهاز عرض الملف الشخصي (المقارن البصري)– عمق التجويف، زاوية الانحناء، نصف قطر الحافة
• ميكرومتر ليزر- قياس قطر عدم الاتصال بسرعة عالية
• اختبار صلابة روكويل– التحقق من صلابة المواد الخام
• غرفة اختبار رش الملح –اختبار مقاومة التآكل (ASTM B117)
• مطياف– التحقق من تكوين المواد للملفات الواردة

تتم معايرة جميع المعدات سنويًا بواسطة مختبرات خارجية معتمدة. يتم الاحتفاظ بسجلات التفتيش لمدة خمس سنوات.

طلبك - ما نرسله لك

عندما تصل مكونات الختم المعدنية الدقيقة الخاصة بك، فإنك تتلقى سجلاً كاملاً لما تم إنتاجه وكيفية التحقق منه.

ماذا ستجد في الصندوق:

• الأجزاء في عبوات محكمة الغلق- مُلصق برقم الجزء ورقم الدفعة والكمية
• شهادة المواد– التركيب الكيميائي وخصائص الشد من الملف الأصلي
• تقرير فحص المادة الأولى (FAI).- التحقق الكامل من الأبعاد (للأدوات الجديدة)
• تقرير فحص الأبعاد– القياسات الفعلية من دفعة الإنتاج
• شهادة تصفيح- تم التحقق من السماكة بواسطة XRF (إن أمكن)
• شهادة المطابقة– موقعة من قبل مدير ضمان الجودة لدينا، ويمكن تتبع الدفعة

معتمد لـ:ISO 9001:2015، بنفايات، الوصول

ثلاثة أسئلة نجيب عليها كثيرًا

س: "ما هو الحد الأدنى لكمية الطلب (موك) لختم المعادن الدقيقة؟"

ج: بالنسبة للأجزاء التي تتطلب أدوات مخصصة جديدة، فإن الحد الأدنى للطلب النموذجي لدينا هو 5000-10000 قطعة لاستهلاك تكاليف الأدوات. ومع ذلك، فإننا نقدم كميات مرنة للنماذج الأولية - تصل إلى 50-500 قطعة باستخدام أدوات ناعمة مؤقتة أو قطع بالليزر (للأجزاء المسطحة غير القابلة للثني). بالنسبة للأجزاء التي يمكن إنتاجها باستخدام مكتبة الأدوات القياسية الموجودة لدينا، فإننا نقبل الطلبات بدءًا من 100 قطعة. أرسل الرسم الخاص بك للحصول على عرض أسعار مخصص. نقدم أيضًا ما يصل إلى 20 قطعة عينة مجانًا بعد الموافقة على الأدوات (يدفع العميل رسوم الشحن).

س: "ما هي المهلة النموذجية لختم المعادن الدقيقة؟"

ج: تعتمد المهل الزمنية على مدى تعقيد الجزء ومتطلبات الأدوات. بالنسبة للأجزاء البسيطة التي تحتوي على أدوات تقطيع أو ثقب ذات عملية واحدة (قالب مركب)، يستغرق تصنيع الأدوات عادةً من 15 إلى 20 يوم عمل. تتوفر العينات الأولى بعد 3-5 أيام من اكتمال الأدوات. بالنسبة للأجزاء المعقدة التي تتطلب قوالب تدريجية ذات محطات متعددة (الثني، والرسم، والعملة المعدنية)، تتراوح مهلة الأدوات من 25 إلى 40 يوم عمل. نحن نقدم أدوات سريعة مقابل رسوم إضافية. يمكن إنتاج أدوات النموذج الأولي (الأدوات الناعمة التي تستخدم الألومنيوم أو الفولاذ الطري) في غضون 7 إلى 10 أيام لعمليات التحقق من الصحة ذات الحجم المنخفض.

س: "كيف أبدأ بمشروع ختم المعادن بدقة؟"

ج: البدء أمر واضح ومباشر. أرسل لنا رسمًا ثنائي الأبعاد (PDF) أو نموذجًا ثلاثي الأبعاد (STEP أو IGES أو SolidWorks) مع تحديد الأبعاد والتفاوتات والمواد. قم بتضمين الكمية السنوية المقدرة أو كمية الطلب وأي متطلبات تشطيب سطحي. باستخدام هذه المعلومات، نقدم عرضًا للميزانية في غضون 24 ساعة وعرضًا ثابتًا مع تفاصيل الأدوات في غضون 3 إلى 5 أيام عمل. بالنسبة للأجزاء البسيطة، يمكننا أن نقتبس من رسم يدوي أو صورة واضحة ذات أبعاد. كما نقدم أيضًا تحليلًا مجانيًا لسوق دبي المالي - وسنقوم بمراجعة التصميم الخاص بك واقتراح التحسينات قبل بدء الأدوات.

نيوتي ميتالز – دونغقوان، الصين. شهادة الأيزو 9001:2015. تتوفر مراجعة وعينات مجانية لسوق دبي المالي. اتصل بنا لإبلاغك بالرسم الخاص بك - سنرد خلال 24 ساعة بتكلفة الأدوات وسعر القطعة والمدة الزمنية.
