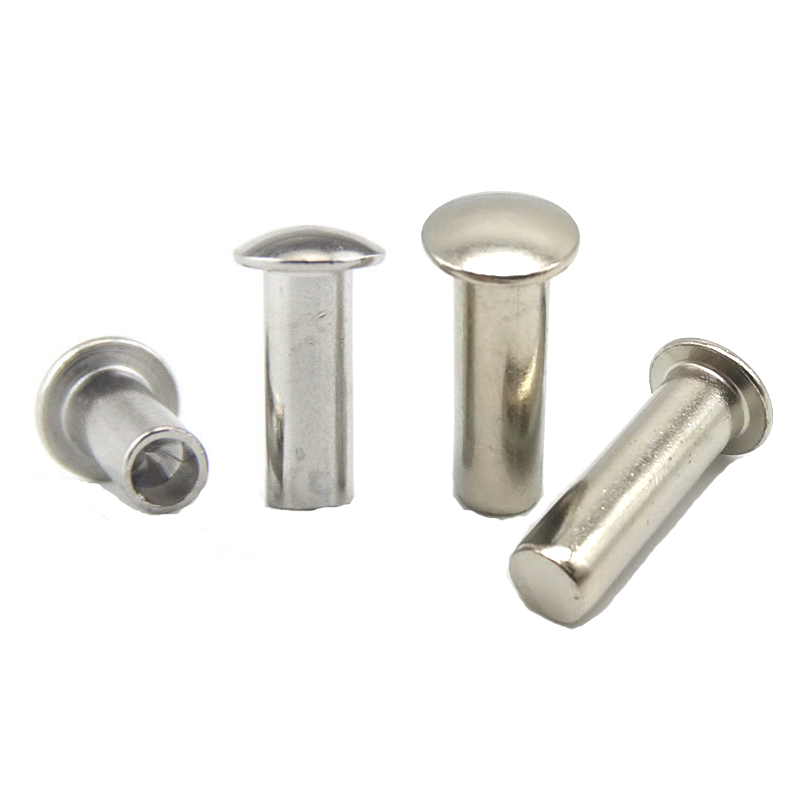

المسامير عموم الرأس

المسامير عموم الرأسهي ما يحدده المهندسون عندما يحتاجون إلى شيء يتراوح بين الرأس المستدير والرأس المسطح. يحتوي رأس المقلاة على سطح محمل أوسع من الرأس المستدير (قطر الساق 1.8-2.2× مقابل 1.6-1.8×) ولكن ارتفاع الرأس أكبر من الرأس المسطح. يمنحه الجدار الجانبي القصير المستقيم مظهرًا نظيفًا ومكتملًا يتناسب بشكل جيد مع التجميعات المرئية دون أن يبدو ضخمًا.

عندما يكون الرأس المستدير بارزًا جدًا والرأس المسطح منخفضًا جدًا، فإن رأس المقلاة هو الحل.

المقلاة مقابل المستديرة مقابل المسطحة – حيث يناسب رأس المقلاة

متى تختار رأس المقلاة:

• تريد مساحة تحمل أكبر من الرأس المستدير ولكن ارتفاع الرأس أكبر من الرأس المسطح
• سيكون البرشام مرئيًا وسيكون المظهر مهمًا
• أنت بحاجة إلى مظهر نظيف ومكتمل بدون الجزء الأكبر من الرأس المستدير
• الخلوص معتدل - ليس ضيقًا بما يكفي للرأس المسطح، وليس مفتوحًا بما يكفي للرأس المستدير

ما نصنعه – تصميمان وخمس مواد

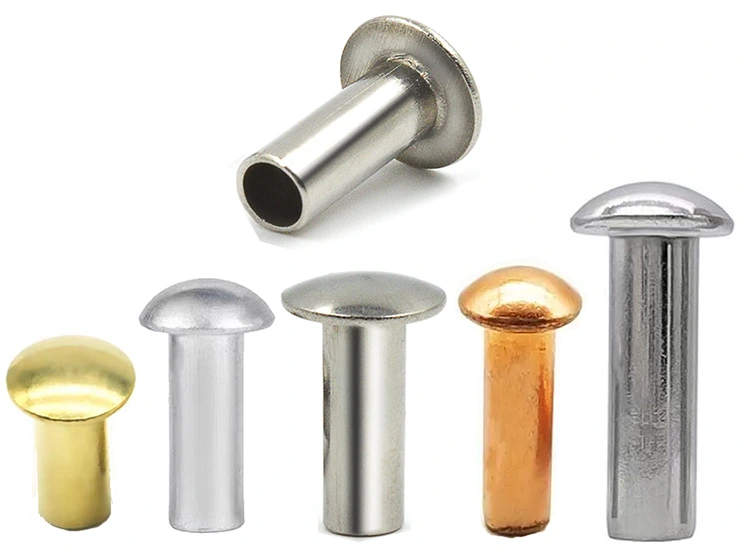

المسامير عموم الرأسمتوفرة بتصميمات صلبة وشبه أنبوبية. الأنبوبي الكامل غير متوفر لنمط الرأس هذا نظرًا لهندسة الجدار الجانبي القصير المستقيم.

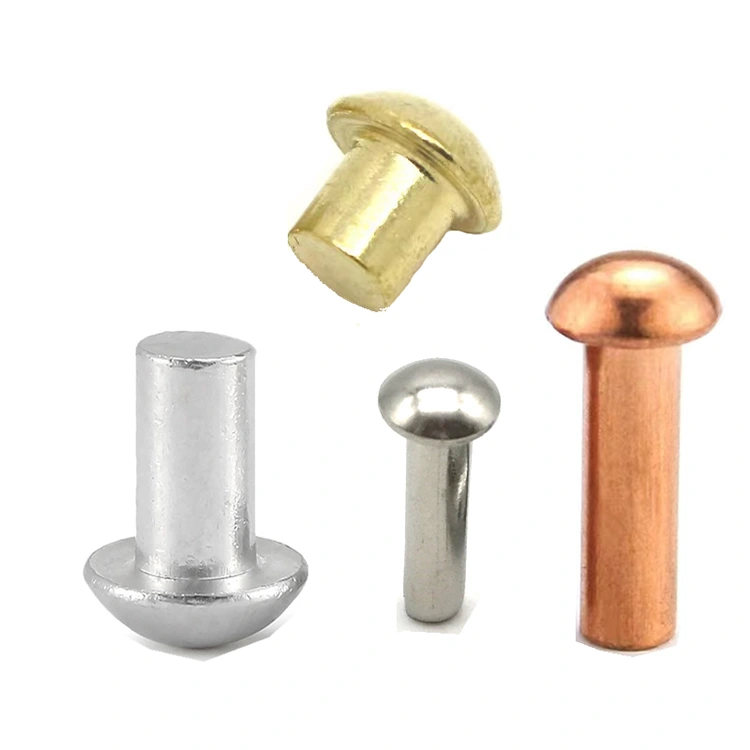

المواد المتاحة:فولاذ منخفض الكربون، فولاذ مقاوم للصدأ (304/316)، نحاس (C2680)، نحاس (C11000)، ألومنيوم (5052/5056)

التشطيبات:مطلي بالزنك، أكسيد أسود، خامل، مطلي بالنيكل، عتيق، مؤكسد، عادي - اعتمادًا على المادة.

تطبيق حقيقي واحد – غلاف ماكينة القهوة التجارية

كانت إحدى الشركات المصنعة لآلات القهوة التجارية تقوم بتجميع ألواح الغلاف الخارجية باستخدام المسامير ذات الرأس الدائري. تبرز الرؤوس المستديرة بشكل ملحوظ على الماكينة النهائية، مما ينتقص من المظهر المتميز الذي أرادته العلامة التجارية. تم أخذ المسامير ذات الرأس المسطح بعين الاعتبار، لكن تصميم الغلاف كان له مساحة محدودة خلف اللوحة - ولم يكن من الممكن إجراء عملية الثقب دون تخفيف المعدن كثيرًا. احتاج فريق التصميم إلى برشام ذو مظهر جانبي أقل من الرأس الدائري ولكن دون الحاجة إلى الثقب.

قامت شركة Nuote Metals بتزويد رأس المقلاة المصنوعة من الفولاذ المقاوم للصدأ بمسامير شبه أنبوبية - ساق 4.0 مم، ورأس المقلاة 8.0 مم، وطول البرميل 8.0 مم، ولمسة نهائية خاملة. كان رأس المقلاة أقل من الرأس المستدير الأصلي، مما يمنح الهيكل مظهرًا أنظف. خلق الجدار الجانبي القصير المستقيم مظهرًا نهائيًا بدون الجزء الأكبر من القبة. حافظ التجويف شبه الأنبوبي على ضبط القوة على مستوى منخفض، مما يمنع تشوه ألواح الغلاف الرقيقة.

قامت الشركة المصنعة باختبار 500 برشام عبر 100 آلة. بعد التجميع والاختبار الميداني، لا يوجد ارتخاء أو تآكل. وافق فريق التصميم على نمط الرأس الجديد لجميع الموديلات المستقبلية. إنهم يطلبون الآن مسامير رأس المقلاة على دفعات مكونة من 100000 قطعة سنويًا.

الخيارات القياسية – مخصصة وفقًا لمواصفاتك

المسامير عموم الرأسيتم تصنيعها وفقًا لمتطلباتك الدقيقة. نظرًا لأن كل تطبيق له احتياجات مختلفة للتخليص والمظهر، فإننا لا نخزن أحجامًا قياسية لرؤوس الأواني - فكل طلب يتم إنتاجه خصيصًا.

ماذا نحتاج منك:

• قطر الساق – 1.5 ملم إلى 8.0 ملم
• قطر الرأس - مطابق لمتطلبات سطح المحمل الخاص بك
• ارتفاع الرأس - يتوافق مع متطلبات التخليص الخاصة بك
• الطول الإجمالي - أو إجمالي سمك مجموعة المواد لديك
• المواد - الفولاذ أو الفولاذ المقاوم للصدأ أو النحاس أو النحاس أو الألومنيوم
• التصميم – صلب أو شبه أنبوبي
• النهاية - الزنك، التخميل، المطلي، النيكل، المؤكسد، إلخ.

نحن نوصي:إذا لم تكن متأكدًا من قطر الرأس أو ارتفاعه، أرسل لنا رسمًا أو عينة من مجموعتك. سوف نوصي بأبعاد رأس المقلاة المثالية لتطبيقك.

عينة المهلة:5-10 أيام لمواصفات رأس المقلاة المخصصة. للحصول على المتطلبات التفصيلية، يرجى الاتصال بفريق المبيعات لدينا.

كيف نشكل رؤوس المقلاة – الجدار المستقيم الذي يصنع الفرق

يبدو رأس المقلاة بسيطًا – قبة ذات جدار جانبي مستقيم. لكن هذا الجدار المستقيم يتطلب تصميمًا دقيقًا للقالب. أكثر من اللازم، ويبدو وكأنه رأس مستدير. قليل جدًا، ويصبح ارتفاع الرأس غير متناسق.

ما نتحكم فيه:

• زاوية الجدار – يجب أن يكون الجدار الجانبي مستقيماً، وليس مدبباً. وهذا يخلق المظهر النظيف والنهائي الذي يميز رأس المقلاة عن الرأس المستدير.
• نصف قطر التاج - الجزء العلوي من الرأس مقبب قليلاً، وليس مسطحًا تمامًا. يتم قطع قوالبنا إلى نصف قطر تاج محدد يتوافق مع شكل رأس المقلاة الكلاسيكي.
• نصف قطر الزاوية - يجب أن يكون الانتقال من الرأس إلى الساق سلسًا. تخلق الزاوية الحادة تركيزًا للضغط يمكن أن يؤدي إلى التشقق أثناء الإعداد.

النتيجة:رؤوس المقلاة تبدو نظيفة، ومتماسكة، ومثبتة بشكل موثوق - دفعة بعد دفعة.

عمليتنا:

• سحب الأسلاك - المواد المسحوبة إلى قطر الساق الدقيق (±0.02 مم)
• قطع - المنفصمة إلى طول فارغ
• الضربة الأولى – فارغة مربعة ومركزة
• الضربة الثانية (التشكيل المسبق) - يبدأ القالب على شكل رأس المقلاة بالجدار المستقيم
• الضربة الثالثة (العملة) – الشكل النهائي للرأس وسمكه
• الضربة الرابعة (إذا لزم الأمر) – يؤدي التثقيب إلى إنشاء تجويف للأنبوب شبه الأنبوبي
• التشذيب - تمت إزالة الفلاش
• التدحرج - تم التخلص من النتوءات الدقيقة
• الطلاء أو الطلاء – يتم تطبيقه على النحو المحدد

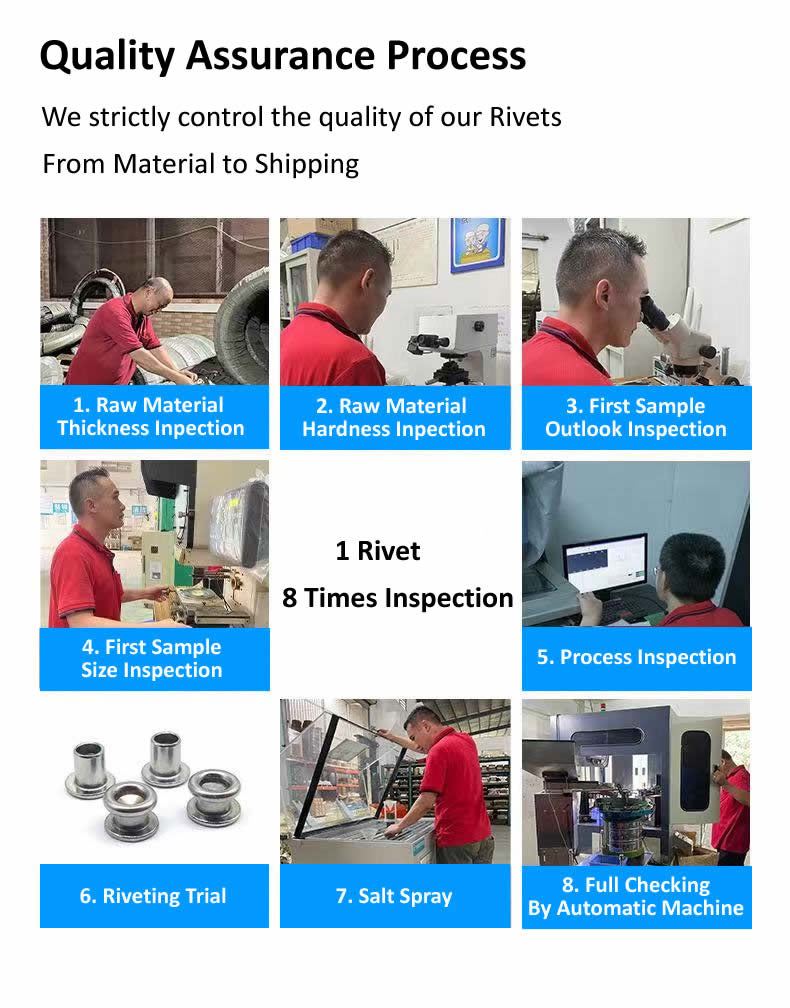

برشام واحد، ثمانية عمليات فحص – كيف نتأكد من أن كل رأس مقلاة صحيح

نحن لا نثق بالحظ. كل دفعة منالمسامير رئيس عموميمر عبر ثمانية بوابات جودة منفصلة قبل مغادرة المصنع. المبدأ بسيط: قم بالقياس مبكرًا، ثم قم بالقياس كثيرًا، ولا تفترض أبدًا.

فحص قطر المواد الخام– يتم قياس السلك الوارد بميكرومتر الليزر. تحمل القطر: ± 0.02 مم. يتم رفض أي ملف خارج هذا النطاق قبل أن يلمس رؤوسنا.

فحص صلابة المواد الخام– يتم اختبار عينة من كل ملف على جهاز اختبار الصلابة روكويل. يختلف النطاق المقبول حسب المادة (الفولاذ: HRB 70–85، الفولاذ المقاوم للصدأ: HRB 80–95، النحاس: HRB 60–75).

التحقق من مظهر المقالة الأولى– بعد إعداد الأدوات، يتم فحص المسامير العشرة الأولى بصريًا تحت التكبير. نبحث عن الشقوق أو الوميض أو الرؤوس غير المستوية أو العلامات السطحية. أي عيب واضح يوقف الصحافة.

المادة الأولى فحص الأبعاد- يتم قياس نفس المسامير العشرة على جهاز المقارنة البصري. يجب أن يكون قطر الرأس وارتفاع الرأس وقطر الساق والطول الإجمالي وعمق التجويف (للأنبوب شبه الأنبوبي) ضمن تفاوتات الرسم قبل بدء الإنتاج.

الشيكات الجارية -أثناء الإنتاج الضخم، يقوم المشغل بسحب 5 مسامير برشام كل 500 قطعة. يتم التحقق من الأبعاد باستخدام الفرجار الرقمي ومقياس التحرك/عدم الحركة لعمق التجويف. أي انجراف يؤدي إلى تعديل الأدوات.

إعداد الاختبار (التثبيت التجريبي)– كل 2000 قطعة، نقوم بتثبيت 3 مسامير في عينة مادة تمثيلية (نفس سمك ونوع التجميع الخاص بك). يتم فحص الفاصلة للتأكد من التماثل والضيق. لا يتم قبول المسامير السائبة أو المتشققة.

اختبار رش الملح (إذا لزم الأمر)– بالنسبة للمسامير الخارجية أو المطلية، نرسل عينات إلى مختبرنا لاختبار رش الملح ASTM B117. يتم إصدار شهادة مع الدفعة.

التفتيش النهائي الصادر– قبل التغليف، يمر كل برشام من خلال آلة الفرز البصري. تقوم الكاميرات بفحص قطر الرأس وارتفاع الرأس وقطر الساق والطول الإجمالي وعمق التجويف. يتم إخراج الرفض تلقائيًا. يتم بعد ذلك سحب عينة عشوائية من AQL (المستوى الثاني، 1.0) للتحقق اليدوي.

إن برشام الرأس الذي يتحمل جميع الخطوات الثماني جاهز لمغادرة مصنعنا. نحتفظ بسجلات لكل شيك لمدة خمس سنوات.

ما تحصل عليه فعليًا - سجل كامل لما صنعناه

نحن لا نشحن المسامير فقط. نقوم بشحن سجل لما تم إنتاجه بالضبط وكيف تم التحقق منه.

تتضمن الحزمة:

• شهادة المواد – التركيب الكيميائي وقوة الشد للملف المستخدم
• ورقة التفتيش - القياسات الفعلية لـ 10 مسامير برشام من الدفعة
• شهادة النهاية - تم التحقق من سمك الطلاء بواسطة XRF (إن أمكن)
• وثيقة المطابقة - موقعة من قبل مدير ضمان الجودة لدينا، ويمكن تتبعها دفعة واحدة

معتمد لـ:ISO 9001:2015، بنفايات، الوصول

حيث يتم استخدام المسامير عموم الرأس

• الأجهزة التجارية - آلات صنع القهوة، ومعدات الأطعمة، وآلات البيع - تجميعات مرئية حيث يكون المظهر مهمًا
• الأثاث – أثاث المكاتب، الرفوف، وحدات العرض – المفاصل المرئية التي تحتاج إلى تشطيب نظيف
• السيارات - الزخرفة الداخلية، ولوحات العدادات، ومكونات المقاعد - حيث يلتقي المظهر والخلوص المعتدل
• الإلكترونيات - العبوات والهيكل ولوحات التحكم - حيث يكون البرشام مرئيًا ولكن لا ينبغي أن يكون ضخمًا
• المعدات الطبية – أغلفة الأجهزة، وتجميعات الأجهزة – حيث يكون للنظافة والمظهر أهمية كبيرة
• المعدات الصناعية – لوحات التحكم، وواقيات الآلات – التي تتطلب تشطيبًا احترافيًا
• التصنيع العام - أي تجميع يكون فيه الرأس المستدير ضخمًا جدًا والرأس المسطح منخفضًا جدًا

ثلاثة أسئلة نجيب عليها كثيرًا

س1: يبدو رأس المقلاة مشابهًا للرأس المستدير. ما هو الفرق بالضبط؟

ج: يحتوي رأس المقلاة على جدار جانبي قصير مستقيم بين القبة والساق. الرأس المستدير هو منحنى مستمر من الأعلى إلى الساق. يمنح هذا الجدار المستقيم رأس المقلاة سطح محمل أوسع (قطر الساق 1.8-2.2× مقابل 1.6-1.8×) ومظهر جانبي أقل قليلاً. الفرق البصري دقيق ولكنه مهم - يبدو رأس المقلاة أكثر "مصممًا" وأقل "صناعيًا". إذا حملتهما جنبًا إلى جنب، فإن الجدار المستقيم هو الهدية.

س2: ما هو نمط الرأس الذي يبدو أكثر احترافية على المنتجات الاستهلاكية؟

ج: بالنسبة للمنتجات الاستهلاكية التي يكون فيها المظهر مهمًا، فغالبًا ما يكون رأس المقلاة هو الخيار الأفضل. إنه ذو مظهر نظيف ومكتمل - أكثر دقة من الرأس المستدير (الذي قد يبدو صناعيًا) وأكثر جوهرية من الرأس المسطح (الذي قد يبدو بسيطًا للغاية). يمنحها الجدار الجانبي المستقيم مظهرًا "مصممًا" يشير إلى الجودة. إذا نظرت إلى آلات صنع القهوة الفاخرة، والأثاث الفاخر، والإلكترونيات الاستهلاكية، فسوف ترى مسامير رأس المقلاة تستخدم عمدًا كعنصر تصميم، وليس مجرد أداة تثبيت وظيفية.

Q3: ما هي المهلة الزمنية النموذجية لمسامير رأس المقلاة المخصصة بقطر رأس محدد؟

ج: بالنسبة للمسامير ذات الرأس المخصص، يعتمد الجدول الزمني على ما إذا كنا بحاجة إلى إنشاء أدوات جديدة. إذا كان قطر رأسك ضمن نطاق الأدوات الحالي لدينا، فإن مهلة العينة تتراوح من 5 إلى 10 أيام. إذا كنا بحاجة إلى تصميم وقطع قوالب جديدة، فإن تصنيع الأدوات يستغرق من 15 إلى 20 يومًا، يليها إنتاج العينات. اتصل بفريق المبيعات لدينا وأخبره بالمواصفات الخاصة بك، وسنقدم لك جدولًا زمنيًا دقيقًا. نحن لا نفرض رسومًا على استخدام الأدوات على أبعاد رأس المقلاة القياسية - فقط لملفات تعريف الرأس المخصصة تمامًا.
