المسامير الأنبوبية الطويلة

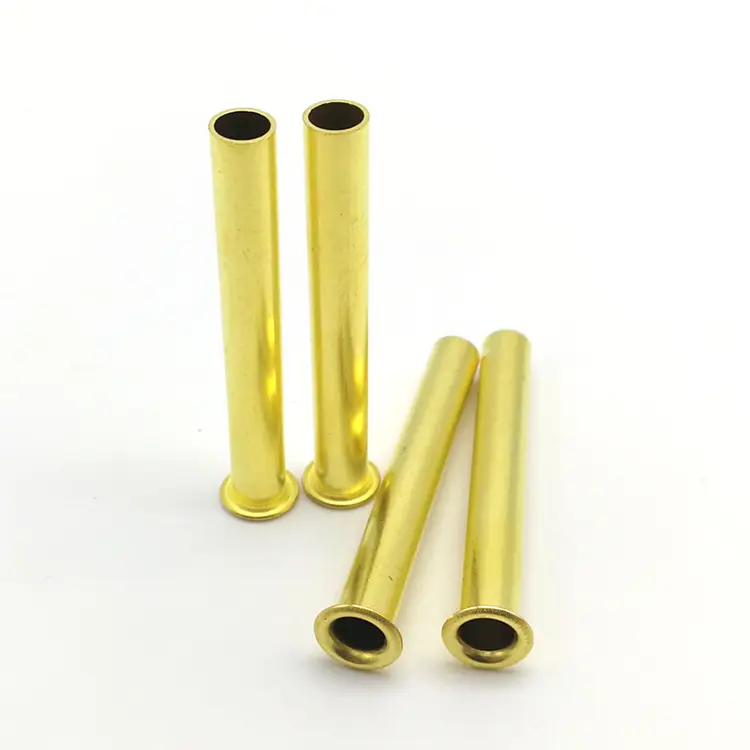

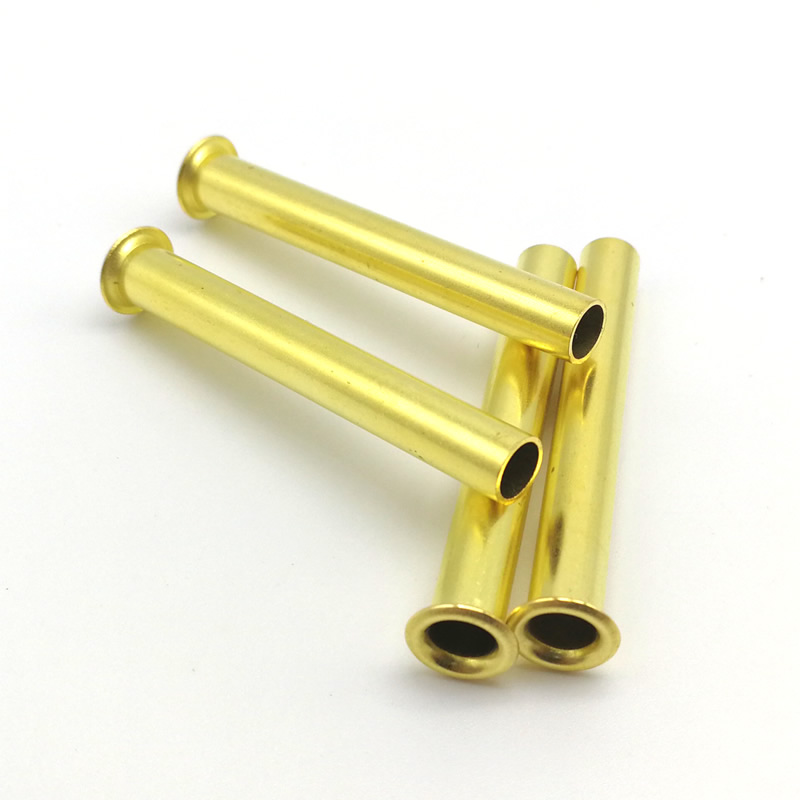

ما هي المسامير الأنبوبية الطويلة؟

المسامير الأنبوبية الطويلة عبارة عن مثبتات مجوفة بالكامل يتم تصنيعها عن طريق قطع أطوال من مخزون الأنابيب المعدنية وتشكيل رأس على أحد طرفيها. تشير التسمية "الطويلة" إلى طول البرميل الممتد - الذي يتجاوز عادة 4-5 أضعاف قطر العمود، مع أطوال متاحة تصل إلى 100 ملم أو أكثر.

على عكس المسامير الأنبوبية القياسية (التي يصل طولها عادة إلى 20-30 ملم)، تم تصميم المسامير الأنبوبية الطويلة من أجل:

• أكوام المواد السميكة– ربط طبقات متعددة من المواد حيث لا يمكن للبرشام القياسي الوصول إليها
• تمرير الأسلاك– تمرير الأسلاك أو الكابلات الكهربائية من خلال التجويف المجوف
• تطبيقات جلد- السماح للأسلاك أو الحبال أو الأشرطة بالمرور عبر أداة التثبيت
• وظائف الفاصل/البطانة- الحفاظ على مسافة ثابتة بين المكونات

المسامير الطويلة مقابل المسامير الأنبوبية القياسية - حيث يكون الطول الإضافي مهمًا

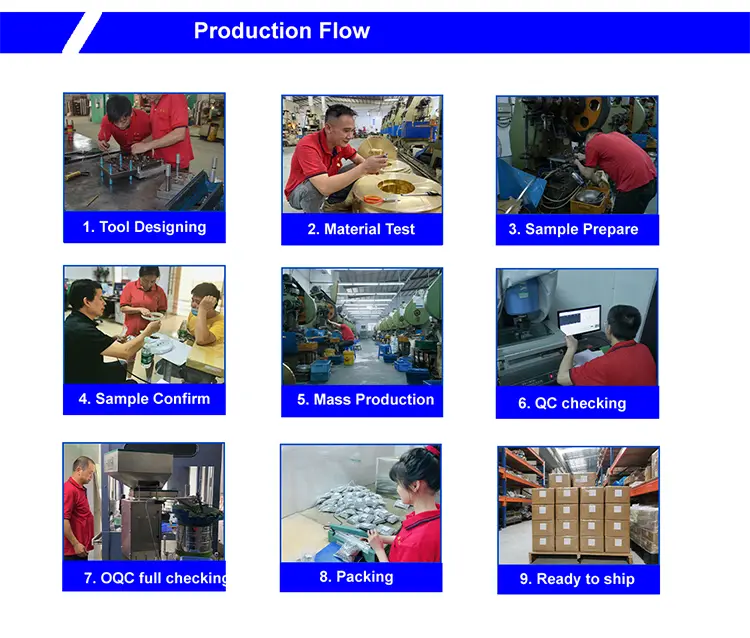

عملية التصنيع – قطع الأنبوب + رأس النموذج

يتم تصنيع المسامير الأنبوبية الطويلة بنفس عملية قطع الأنابيب والتوجيه مثل المسامير الأنبوبية القياسية - ولكن مع الأطوال الممتدة، تصبح الدقة أكثر أهمية.

1. شراء مخزون الأنابيب– مخزون أنابيب معتمد من مصانع معتمدة – فولاذ كربوني، أو فولاذ مقاوم للصدأ، أو نحاس أصفر، أو نحاس، أو ألومنيوم. تأتي كل دفعة مع شهادة اختبار المطحنة ورقم الحرارة.

2. التفتيش الوارد- تم فحص مخزون الأنبوب للتأكد من القطر الخارجي (±0.02 مم)، وسمك الجدار، وتركيب المواد. يؤكد المطياف درجة المادة.

3. قطع الأنبوب– يتم قطع الأنبوب إلى طول فارغ دقيق. بالنسبة للمسامير الطويلة (حتى 100 مم)، تعد الاستقامة وتربيع النهاية أمرًا بالغ الأهمية.

4. العنوان– يتم وضع أنبوب القطع الفارغ في مكبس العنوان. يشكل قالب الكربيد الرأس (مستديرًا أو مسطحًا أو غاطسًا) من أحد طرفيه. القوالب المصقولة تمنع ظهور العلامات السطحية.

5. التشذيب- تتم إزالة الفلاش الموجود حول حافة الرأس.

6. تراجع- يتم التخلص من النتوءات الدقيقة.

7. الطلاء أو الطلاء– يتم تطبيقه حسب الحاجة.

8. التفتيش النهائي– فرز بصري 100%. تم التحقق من عينة AQL يدويًا.

عينة المهلة:5-7 أيام قياسية؛ الأدوات المخصصة: 15-20 يومًا.

المواد والتشطيبات الخاصة بالمسامير الأنبوبية الطويلة

التشطيبات القياسية:مطلي بالزنك، مطلي بالنيكل، خامد، مطلي، عتيق، عادي.

تطبيق حقيقي واحد - تمرير أسلاك أسلاك السيارات

احتاجت إحدى الشركات المصنعة لأدوات أسلاك السيارات إلى أداة تثبيت لتوجيه حزم الأسلاك عبر لوحة فاصلة سميكة. تتكون اللوحة من طبقات متعددة – صفائح معدنية، ومواد عازلة للصوت، وحواف بلاستيكية – يبلغ سمكها الإجمالي 18 ملم. كان العميل بحاجة إلى أداة تثبيت مجوفة من شأنها:

• قم بتمرير الأسلاك عبر اللوحة السميكة بشكل نظيف
• حماية الأسلاك من الحواف المعدنية الحادة
• توفير اتصال دائم ومقاوم للاهتزاز
• لا تتطلب حلقات أو البطانات إضافية

لقد قمنا بتوريد مسامير أنبوبية طويلة من الفولاذ المطلي بالزنك - عمود 5.0 مم، ورأس مستدير 9.0 مم، وطول البرميل 22.0 مم، ولمسة نهائية من الزنك الأصفر. مر البرميل الممتد عبر مجموعة المواد الكاملة مقاس 18 مم مع وجود مساحة للتوهج بشكل نظيف على الجانب الخلفي. يسمح التجويف المجوف بمرور الأسلاك عبر اللوحة دون احتكاك. يوفر الرأس المستدير مظهرًا نظيفًا ومكتملًا على الجانب المرئي. اختبر العميل 1000 برشام عبر 500 مركبة. بعد 10,000 دورة اهتزاز، لا يوجد أي ارتخاء أو تلف في الأسلاك. وهم الآن يطلبون المسامير الأنبوبية الطويلة على دفعات مكونة من 200000 قطعة سنويًا.

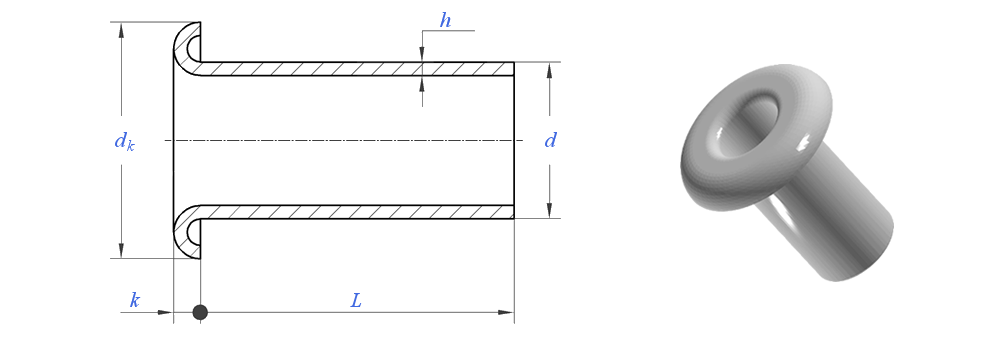

كيفية تحديد برشام أنبوبي طويل

عند تحديد برشام أنبوبي طويل، فإن البعد الحرج هو طول البرميل. يتم حساب ذلك من إجمالي سمك مجموعة المواد بالإضافة إلى الطول الإضافي اللازم للحرق.

القاعدة العامة: طول البرميل = إجمالي سمك مجموعة المواد + 2.0-2.5 مم (للحرق النظيف بدون تجعد).

على سبيل المثال، إذا كان سمك مجموعة المواد الخاصة بك 18 مم، فاختر برميلًا بطول 20-20.5 مم. بالنسبة للأكوام الأطول، قد يحتاج طول التوهج الإضافي إلى الزيادة قليلاً لاستيعاب الأنبوب الأطول.

ماذا نحتاج منك:

• قطر رمح– 1.0 ملم إلى 10.0 ملم
• طول البرميل– نحسب من سمك كومة المواد الخاصة بك
• الطول الإجمالي- من أعلى الرأس إلى نهاية الذيل
• نمط الرأس- مستديرة أو مسطحة أو غاطسة
• مادة- الصلب الكربوني أو الفولاذ المقاوم للصدأ أو النحاس أو النحاس أو الألومنيوم
• ينهي- الزنك، التخميل، النيكل، المطلي، العتيقة، الخ.

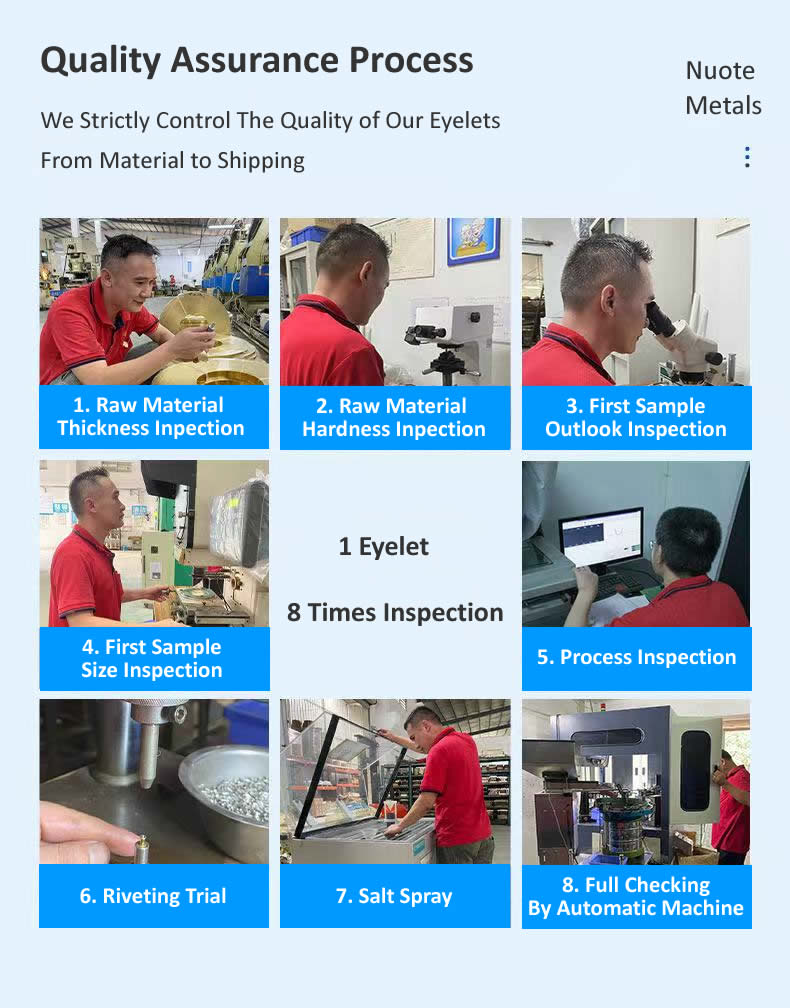

برشام واحد وثمانية عمليات فحص – كيف نضمن الجودة

تمر كل دفعة من المسامير الأنبوبية الطويلة عبر ثماني بوابات الجودة:

فحص قطر المواد الخام- يتم قياس مخزون الأنبوب بميكرومتر ليزر (±0.02 مم). يتم رفض أي ملف خارج النطاق.

فحص تكوين المواد الخام- التحقق بالمطياف من درجة المادة.

التحقق من مظهر المقالة الأولى- تم فحص أول 10 مسامير تحت التكبير بحثًا عن الشقوق والنتوءات والعيوب.

المادة الأولى فحص الأبعاد- القطر الداخلي، القطر الخارجي، قطر الرأس، ارتفاع الرأس، والطول الإجمالي الذي تم التحقق منه على المقارنة البصرية.

الشيكات الجارية– 5 برشام كل 500 قطعة. أي انجراف يوقف الصحافة.

إعداد الاختبار (الحرق التجريبي)– كل 2000 قطعة، قم بتثبيت 3 مسامير برشام في مادة العينة. تم فحص كلينش بحثًا عن التماثل والشقوق.

اختبار رش الملح (إذا لزم الأمر)- اختبار ASTM B117. الشهادة الصادرة مع دفعة.

التفتيش النهائي الصادر– فرز بصري 100%. تم التحقق من عينة AQL يدويًا. تم إصدار الوثائق الكاملة.

العمل مع العملاء في جميع أنحاء العالم

نقوم بتوريد المسامير الأنبوبية الطويلة للمصنعين في جميع أنحاء أمريكا الشمالية وأوروبا وآسيا. عملاؤنا يبنون:

• تسخير أسلاك السيارات- ممرات الحاجز وإدارة الكابلات
• المعدات الصناعية– تجميعات الألواح السميكة والوصلات الهيكلية
• أثاث- مفاصل إطار شديدة التحمل، وأكوام من المواد السميكة
• حاويات الالكترونيات- تمرير الأسلاك، وتوجيه الكابلات
• الأجهزة البحرية- تثبيت بلوحة سميكة مقاومة للتآكل
• أنظمة التدفئة والتهوية وتكييف الهواء– توصيلات مجاري الهواء، ألواح عازلة سميكة

نحن نتشارك مع كل من متاجر التجميع الصغيرة وكبار مصنعي المعدات الأصلية - بدءًا من النماذج الأولية السريعة وحتى عمليات الإنتاج بكميات كبيرة. قوتنا هي المرونة: الأحجام المخصصة، والعينات السريعة، والجودة المتسقة بأي حجم.

ثلاثة أسئلة نجيب عليها كثيرًا

س: "هل يمكنني الحصول على عينات قبل طلب كميات الإنتاج؟"

ج: نعم – نحن نقدم عينات لجميع منتجاتنا. بالنسبة للمواصفات القياسية الحالية، يتم تقديم العينات مجانًا - أنت تدفع فقط تكلفة الشحن. بالنسبة للأحجام المخصصة أو الأدوات المخصصة، يعتمد توفر العينة والمهلة الزمنية على المتطلبات المحددة. يرجى الاتصال بفريق المبيعات الخاص بنا وإبلاغه بالرسم أو المواصفات، وسوف يقدمون لك المشورة بشأن تكلفة العينة والجدول الزمني للتسليم.

س: "ما هو الحد الأقصى لطول البرميل الذي يمكنك إنتاجه للمسامير الأنبوبية الطويلة؟"

ج: يمكننا إنتاج مسامير أنبوبية طويلة بأطوال برميلية تصل إلى 100 مم، اعتمادًا على القطر وسمك الجدار. بالنسبة للأطوال التي تتجاوز 100 مم، نوصي باستشارة فريقنا الهندسي - قد تتطلب المسامير الأطول معالجة خاصة وتخضع لمراجعة الجدوى بناءً على متطلبات المواد والتطبيقات المحددة الخاصة بك. غالبًا ما يتم تحديد الحد الأقصى العملي من خلال توفر مخزون الأنبوب وسعة ضغط الرأس.

س: "هل تتطلب المسامير الأنبوبية الطويلة أدوات إعداد خاصة مقارنة بالمسامير الأنبوبية القياسية؟"

ج: بشكل عام، لا، يمكن استخدام نفس أدوات الإعداد طالما أن الأداة متوافقة مع قطر العمود. ومع ذلك، بالنسبة للمسامير الطويلة جدًا (يزيد طول البرميل عن 50 مم)، نوصي باستخدام مثقاب الإعداد الموجه لمنع البراميل من التواء أثناء التوهج. الطول الإضافي يجعل الأنبوب أكثر عرضة للانحناء إذا لم يتم تطبيق القوة بشكل مباشر. يمكننا توفير أدوات إعداد متطابقة مصممة خصيصًا لأبعاد البرشام الأنبوبي الطويل - اللكمات والسنادن التي تضمن التوهج النظيف والمستقيم دون الانحناء. عادة ما تكون مهلة الأدوات من 5 إلى 7 أيام، ويمكننا تضمينها مع نموذج الطلب الخاص بك.
