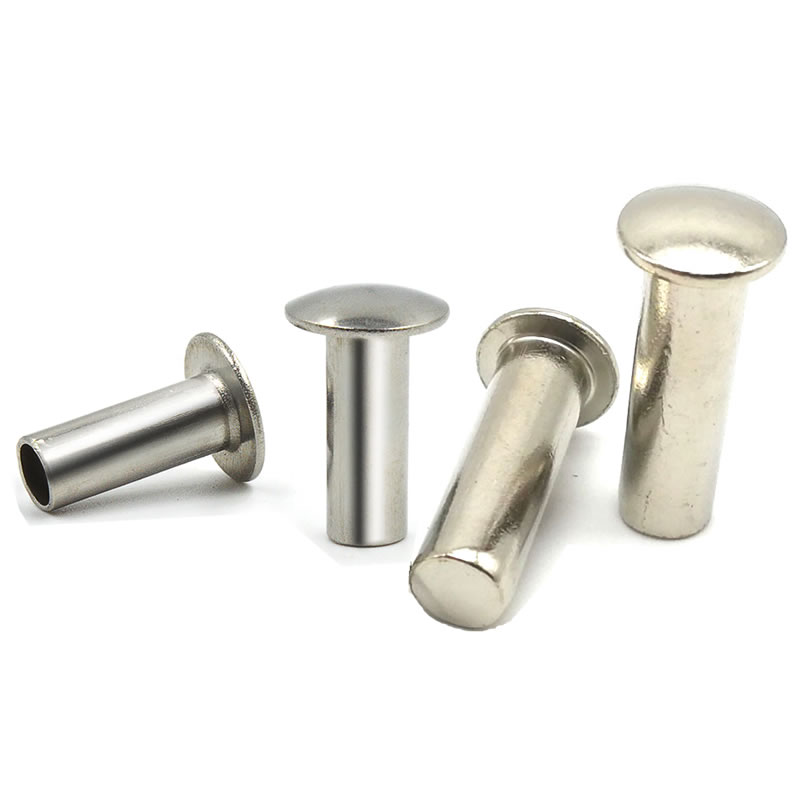

المسامير ذات الرأس الحديدي - الاختيار الذكي للألواح الرقيقة والركائز الناعمة

عند تثبيت الصفائح المعدنية الرقيقة أو الألواح البلاستيكية أو المواد المركبة، غالبًا ما تتسبب الرؤوس المستديرة القياسية في السحب أو التشقق. يعمل برشام Iron Pan Head على حل هذه المشكلة برأس كبير الحجم ومنخفض الشكل ينشر الحمل مثل الغسالة المدمجة. في Nuote Metals، قمنا بتصميم هذه المثبتات لحماية المواد الخاصة بك مع توفير وصلات دائمة وموثوقة.

يمسك الجانب السفلي العريض لرأس المقلاة بمساحة أوسع - مما يجعله المكان الأمثل للديكورات الداخلية للسيارات، وأنابيب التدفئة والتهوية وتكييف الهواء (HVAC)، وألواح هيكل الحافلة، وأي تطبيق حيث تكون المادة نفسها هي الحلقة الأضعف.

تشريح رأس المقلاة – لماذا يهم الحجم

السمة المميزة لبرشام رأس المقلاة الحديدية هي هندسة الرأس:

• قطر الرأس:1.8× إلى 2.0× قطر الساق (مقابل الرأس المستدير عند ~1.6×)
• ارتفاع الرأس:0.5× إلى 0.6× قطر الساق (أقل من الرأس الدائري ~0.7×)
• الجانب السفلي:مسطحة وناعمة، مما يخلق حلقة تحمل موحدة

يقوم هذا القطر الأكبر بتوزيع قوة التثبيت على مساحة أوسع، مما يقلل من ضغط السطح. بالنسبة للبرشام مقاس 6 مم، يوفر رأس المقلاة مساحة تحمل أكبر بنسبة 25% تقريبًا من الرأس المستدير بنفس حجم الساق - مما يعني أنه يمكنك استخدام مواد أكثر ليونة دون تشوه أو فشل حول الفتحة.

المواصفات الفنية

نقوم بالتصنيع وفقًا لمعايير DIN 603 (رأس الوعاء شبه الأنبوبي) وISO 1051 (رأس الوعاء الصلب)، مع إمكانية التخصيص الكاملة.

بيانات الأبعاد والميكانيكية المجمعة

نسب وأطوال الرأس المخصصة متاحة عند الطلب.

رأس عموم مقابل رأس مستدير – متى تختار أيهما

بدلاً من الجدول، إليك قاعدة واضحة:

اختر عموم الرأسعندما تكون مادتك رقيقة (mm3mm)، أو ناعمة (الألومنيوم، أو البلاستيك)، أو عرضة للتشقق. الرأس العريض يمنع السحب ويعطي لمسة نهائية أنيقة ومنخفضة المستوى.

اختر رأس مستديرعند الانضمام إلى ألواح فولاذية سميكة (≥5 مم) في بيئات عالية الاهتزاز. توفر القبة الأطول مقاومة فائقة للصدمات وامتصاص الصدمات.

بالنسبة لمعظم مجموعات السيارات والأجهزة وأنظمة التدفئة والتهوية وتكييف الهواء، فإن برشام رأس المقلاة الحديدية هو الخيار الأكثر ذكاءً. تقوم Nuote Metals بتخزين كليهما – ويمكننا مساعدتك في اتخاذ القرار بناءً على التصميم المشترك الخاص بك.

الصلبة مقابل شبه الأنبوبية – ما هو التكوين المناسب لرؤوس المقلاة؟

يتوفر كلا النوعين من الهياكل، لكن اختيارك يؤثر على سرعة التجميع وقوة المفاصل.

توصيتنا:بالنسبة للألواح الرقيقة والإنتاج الآلي، اختر شبه أنبوبي. لتحقيق السلامة الهيكلية في الأكوام السميكة، اختر مادة صلبة.

التشطيبات السطحية – حماية مسامير رأس المقلاة الخاصة بك

بالنسبة للتطبيقات السفلية للسيارات أو التطبيقات الخارجية، نوصي باستخدام Geomet أو المجلفن بالغمس الساخن لتحقيق أقصى قدر من المتانة.

نصائح التثبيت للمسامير ذات الرأس الحديدي

للحصول على أفضل أداء:

• حجم الثقب:حافظ على الخلوص عند d + 0.1–0.2 مم - الحجم الكبير جدًا يقلل من التثبيت، والصغير جدًا يزيد القوة وقد يؤدي إلى تشقق المادة.

• سمك المشبك:تأكد من أن مجموع الكدسة يقع ضمن نطاق قبضة البرشام (عادةً L – 1.2×d إلى L – 0.8×d).

• قوة الإعداد:بالنسبة للأنابيب شبه الأنبوبية، استخدم ضغطًا منخفضًا وسندانًا مسطحًا؛ للصلبة، استخدم سندانًا مقعرًا لتشكيل رأس متجر مناسب.

• مسافة الحافة:احتفظ بما لا يقل عن 1.5 × عمق من مركز الثقب إلى حافة المادة لمنع التمزق.

يمكن لفريقنا الفني في Nuote Metals توفير معلمات إعداد مخصصة لموادك المحددة — فقط اسأل.

ضمان الجودة – الفرق في معادن Nuote

نحن حاصلون على شهادة ISO 9001:2015 من خلال مختبر داخلي مجهز لاختبار أدوات التثبيت:

• اختبار عالمي 1000KN - القص والشد
• جهاز اختبار صلابة روكويل/فيكرز
• المجهر المعدني – تحليل بنية الحبوب
• غرفة رش الملح – التحقق من التآكل
• قياس سمك الطلاء
• جهاز عرض بصري ثنائي الأبعاد – هندسة الرأس والتركيز

يتم توثيق كل دفعة من مسامير رأس المقلاة الحديدية بشهادة المواد وتقرير الفحص، مما يضمن إمكانية التتبع الكامل من الفولاذ الخام إلى الجزء النهائي.

الأسئلة المتداولة

Q1: هل يمكنني استخدام مسامير رأس المقلاة الحديدية على الأجزاء البلاستيكية دون تكسيرها؟

ج: بالتأكيد، وهذه إحدى مزاياها الأساسية. الجانب السفلي المسطح الواسع يقلل من الضغط السطحي على البلاستيك، مما يقلل بشكل كبير من خطر التشقق الناتج عن الضغط أو السحب. للحصول على أفضل النتائج، استخدم جسمًا شبه أنبوبي مع قوة ضبط منخفضة يمكن التحكم فيها، وتأكد من إزالة الحفرة. إذا كان البلاستيك الخاص بك هشًا بشكل خاص (على سبيل المثال، ABS أو البولي كربونات)، فيمكن لشركة Nuote Metals تزويد رؤوس الأواني بقطر رأس أكبر (يصل إلى 2.2 × عمق) عند الطلب.

Q2: ما هو موك النموذجي للمسامير ذات الرأس الحديدي ذات الحجم المخصص؟

ج: بالنسبة للأحجام القياسية DIN 603، فإن موك لدينا هو 10000 قطعة. بالنسبة للأقطار المخصصة أو نسب الرأس أو الأطوال، يكون الحد الأدنى لكمية الطلب عادةً 5000 قطعة بسبب الأدوات المتخصصة. ومع ذلك، فإننا نقبل الطلبات التجريبية المكونة من 1000 قطعة بسعر وحدة مميز لمساعدتك في تأهيل المنتج. وكما هو الحال دائمًا، تتوفر عينات مجانية من الأحجام القياسية (تطبق تكاليف الشحن).

Q3: هل تعمل مسامير رأس المقلاة مع معدات التثبيت ذاتية الثقب (SPR)؟

ج: لا - تتطلب مسامير رأس المقلاة ثقبًا مثقوبًا مسبقًا وليست مصممة لتطبيقات الثقب الذاتي. يستخدم SPR مسامير ذات شكل خاص تخترق الطبقة العلوية دون حفر مسبق. ومع ذلك، إذا كنت تستخدم الثقوب المحفورة التقليدية، فإن المسامير ذات الرأس الحديدية الخاصة بنا تعمل بشكل ممتاز في أنظمة التغذية والإعداد الآلية. بالنسبة للخطوط ذات الحجم الكبير، يمكننا توفير خيارات مثبتة على شريط أو مزودة بوعاء لتتناسب مع أدوات التغذية الخاصة بك - ما عليك سوى تحديد طراز المعدات الخاصة بك عند الاستفسار.
