وصف المنتج

في عالم تشكيل المعادن التنافسي، تؤثر السرعة بشكل مباشر على التكلفة. الختم عالي السرعة هو عملية التصنيع التي توفر آلاف المكونات الدقيقة في الدقيقة - مما يجعلها الخيار المفضل للصناعات التي تتطلب كميات كبيرة من الأجزاء المعدنية الصغيرة والمتوسطة الحجم.

نوتي ميتالزتدير منشأة ختم مخصصة عالية السرعة مع مكابس قادرة على إجراء ما بين 200 إلى 1200 ضربة في الدقيقة. تنتج خطوط الختم عالية السرعة لدينا مليارات الأجزاء سنويًا لقطاعات السيارات والإلكترونيات والطبية والسلع الاستهلاكية.

ما هو الختم عالي السرعة؟

الختم عالي السرعة عبارة عن عملية تشكيل معدنية باستخدام قوالب تقدمية مخصصة مثبتة على مكابس تدور بمعدلات أعلى بكثير من الختم التقليدي. عاديختم عالي السرعةتعمل بسرعة 200-1200 ضربة في الدقيقة (SPM)، مقارنة بـ 30-80 ضربة في الدقيقة للمطابع القياسية.

الختم عالي السرعةتقوم العملية بتغذية الملف المعدني من خلال جهاز تمليس الشعر وفي الضغط. تؤدي كل ضربة عمليات متعددة - الثقب، والتقطيع، والثني، والسك - في وقت واحد. تخرج الأجزاء من القالب بسرعات تقاس بالآلاف في الساعة.

الخصائص الرئيسية للختم عالي السرعة:

إنتاجية عالية للغاية - ملايين الأجزاء أسبوعيًا بضغطة واحدة

التفاوتات الصارمة - يتم الحفاظ عليها من خلال بناء القالب الصلب واستقرار الضغط

الحد الأدنى من العمالة – إنتاج مؤتمت بالكامل من الملف إلى الجزء

انخفاض سعر القطعة - الحجم الكبير يستهلك تكاليف الأدوات والإعداد

لماذا تختار Nuote Metals للختم عالي السرعة؟

أسطول المعدات المتخصصة

نوتي ميتالزيحافظ على خط ضغط تم تكوينه خصيصًا للختم عالي السرعة. تتميز جميع المطابع بأنظمة تخميد اهتزاز متقدمة وتوجيه دقيق.

اضغط على المعلمة	مواصفة
نوع الصحافة	إطار C وسرعة عالية على الجانب المستقيم
القدرة الصحفية	25 طن إلى 200 طن
نطاق السرعة	200 - 1200 ضربة في الدقيقة
الحد الأقصى لعرض الملف	400 ملم
الحد الأقصى لسمك المادة	3.0 ملم (الفولاذ) / 1.5 ملم (الفولاذ المقاوم للصدأ)
دقة التغذية	± 0.05 ملم
حماية يموت	أجهزة استشعار لسوء التغذية، وإخراج الأجزاء، والتواء المواد

خبرة في الأدوات للختم عالي السرعة

ختم عالي السرعةيضع متطلبات شديدة على بناء القالب. تقوم شركة Nuote Metals بتصميم وبناء قوالب تقدمية خصيصًا للتشغيل عالي السرعة:

--اللكمات والإدخالات من الكربيد - مقاومة التآكل لملايين الضربات

- أقسام القالب المتوازنة - اهتزاز أقل بمعدلات ركوب الدراجات العالية

- طرد الجزء الإيجابي - دبابيس الهواء أو الزنبرك لتنظيف القالب عند كل ضربة

--أنظمة التشحيم - أدوات تطبيق الرذاذ الدقيق لطلاء الملف بشكل متسق

--مجموعات القوالب سريعة التغيير - أقل من 30 دقيقة لمقايضة القوالب

القدرات التقنية لختم Nuote Metals عالي السرعة

توافق المواد لختم عالي السرعة

لا تعمل جميع المعادن بشكل متساوٍ عند الختم عالي السرعة.نوتي ميتالزلقد تحققت من صحة المواد التالية للإنتاج عالي السرعة:

مادة	سمك نموذجي	ماكس SPM	الأجزاء المشتركة
الفولاذ منخفض الكربون (SPCC، SPCD)	0.2 – 2.5 ملم	1200	المحطات، غسالات، مقاطع
الفولاذ المقاوم للصدأ (304، 301)	0.1 – 1.2 ملم	600	اتصالات الربيع والمكونات الطبية
نحاس (C260، C268)	0.1 – 2.0 ملم	1000	المحطات الكهربائية، دبابيس الموصل
برونز الفوسفور	0.1 – 0.8 ملم	1000	تتابع الينابيع، شفرات التبديل
الألومنيوم (5052، 1100)	0.2 – 2.0 ملم	800	المبددات الحرارية، ودروع EMI، ووصلات البطارية
النحاس (C110)	0.1 – 1.5 ملم	1200	قضبان التوصيل، ومقاطع التأريض

يمكن تحقيق تفاوتات الأبعاد من خلال الختم عالي السرعة

على الرغم من ارتفاع معدلات ركوب الدراجات،نوتي ميتالزيحافظ على تفاوتات صارمة من خلال الاستشعار الداخلي واختيار الأداة الفولاذية.

نوع الميزة	التسامح القياسي (حجم كبير)	القدرة على الدقة (مع أجهزة الاستشعار الداخلية)
قطر الثقب (أقل من 5 مم)	± 0.025 ملم	± 0.010 ملم
كفاف فارغ (شريط تقدمي)	± 0.050 مم	± 0.025 ملم
مسافة مركزية من ثقب إلى ثقب	± 0.050 مم	± 0.025 ملم
ارتفاع التشكيل (الانحناءات، الدمامل)	± 0.075 ملم	± 0.050 مم
التسطيح (لكل طول 50 مم)	± 0.10 ملم	± 0.05 ملم
ارتفاع الأزيز (الحواف المقطوعة)	.050.05 ملم	.00.025 ملم

أحجام الإنتاج للختم عالي السرعة

ختم عالي السرعةهو الأكثر اقتصادا في كميات أكبر.نوتي ميتالزيوفر إرشادات بشأن مستويات الحجم.

مستوى الحجم	كمية الجزء النموذجي	العملية الموصى بها	المهلة الزمنية (الأدوات)
النموذج الأولي / الطيار	100 - 5000 قطعة	قطع الليزر أو الأدوات الناعمة	7 - 14 يوما
حجم منخفض	5000 – 50000 قطعة	الختم التقليدي (80 SPM)	20 - 30 يوما
حجم متوسط	50,000 – 500,000 قطعة	ختم عالي السرعة (400 SPM)	25 - 35 يوما
حجم مرتفع	500000 - 10 ملايين+ قطعة	ختم عالي السرعة (800+ SPM)	30 - 45 يوما

التطبيقات الأنسب للختم عالي السرعة

نوتي ميتالزطبقت ختمًا عالي السرعة في العديد من الصناعات. فيما يلي عائلات الأجزاء المميزة.

المكونات الكهربائية والإلكترونية

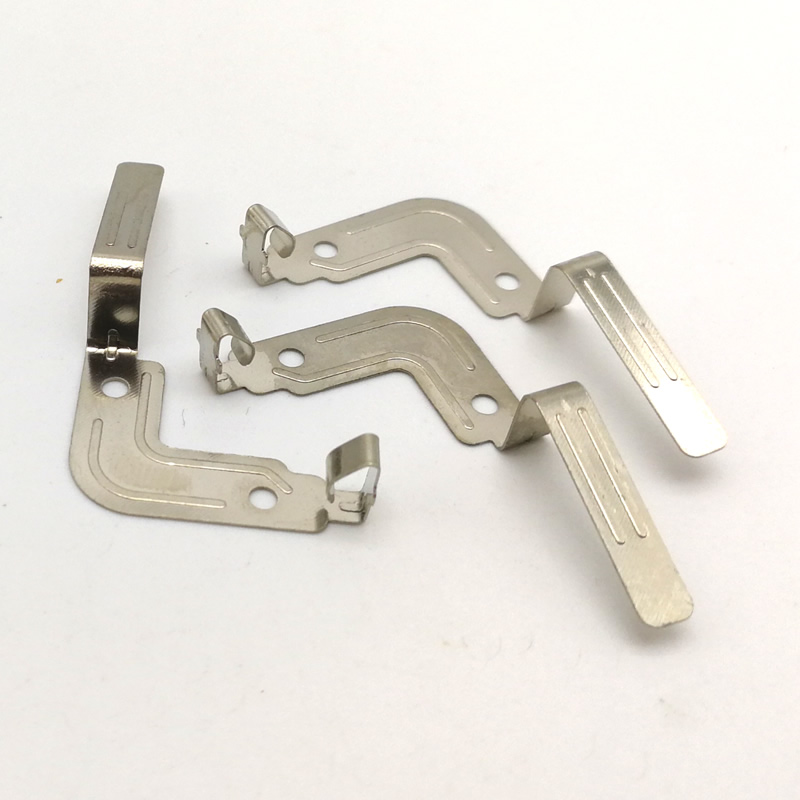

اتصالات البطارية وأطراف الخلايا المعدنية

التتابع والتبديل شفرات

دبابيس الموصل والمآخذ

علب التدريع (EMI/RFI)

إطارات الرصاص لأشباه الموصلات

حلقات الانزلاق وحاملي الفرشاة

مثبتات ومشابك السيارات

مقاطع تسخير الأسلاك والخدم

المشابك خرطوم (نمط الفرقة)

محطات صندوق الصمامات

أقواس تثبيت المستشعر (تنسيق صغير)

الجوانات والحشوات

مكونات مشبك حزام الأمان

مكونات الأجهزة الطبية

فكي الأدوات الجراحية (الفراغات المختومة)

علب الأجهزة القابلة للزرع (جدار رقيق)

حلقات موصل القسطرة

لقم مفك البراغي العظمية (نماذج مختومة)

اتصالات شريط الاختبار التشخيصي

المنتجات الاستهلاكية

أسنان بسحاب ومنزلقات

مكونات السحابة المفاجئة

قباب المفاتيح الرئيسية (معدنية)

اتصالات البطارية للألعاب وأجهزة التحكم عن بعد

مقاطع الربيع للأقلام والأدوات

الصناعية والأجهزة

غسالات القفل وحلقات الاحتفاظ

الكتل الطرفية والعروات

روابط الكابلات (إصدارات الشائكة المعدنية)

الفواصل والمواجهات

لوحات الأسماء والعلامات التسلسلية

ضمان الجودة في الختم عالي السرعة - مبادئ EEAT

نوتي ميتالزيوضح الخبرة والخبرة والمصداقية والثقة من خلال ضوابط عملية صارمة مصممة خصيصًاختم عالي السرعة.

خبرة في تصميم القالب عالي السرعة

لقد صمم مهندسو الأدوات لدينا أكثر من 500 قالب تقدمي للختم عالي السرعة عبر ثلاثة عقود من الخبرة المجمعة. يخضع كل قالب لتحليل العناصر المحدودة (FEA) للتنبؤ بحركة الشريط وأوضاع الاهتزاز قبل التصنيع.

الخبرة في المراقبة أثناء العملية

يتطلب الختم عالي السرعة تعليقات الجودة في الوقت الفعلي. توظف شركة Nuote Metals:

أجهزة الاستشعار البصرية - تكتشف وجود الجزء وشكله عند كل ضربة

ميكرومتر الليزر – قياس العروض الحرجة بمعدل 1000 قراءة في الثانية

اختبار تيار إيدي – التحقق من صلابة المواد والشقوق (لأجزاء السلامة)

برنامج SPC – يتتبع اتجاهات الأبعاد والإنذارات عند الانجراف

التفويض من خلال الامتثال للصناعة

إن عمليات الختم عالية السرعة لدينا معتمدة من أجل:

ISO 9001:2015 – إدارة الجودة الكاملة

IATF 16949 – معيار جودة السيارات (متوفر لمشاريع السيارات)

IPC-A-610 - مقبولية التجميعات الإلكترونية (حيثما ينطبق ذلك)

RoHS & REACH - الامتثال للمواد لجميع الأجزاء المنتجة

الثقة من خلال شفافية البيانات

لكل أمر إنتاج ختم عالي السرعة، توفر Nuote Metals ما يلي:

تقرير فحص المادة الأولى - أبعاد مقاسة بنسبة 100%

دراسة قدرة العملية (Cpk) - للأبعاد المهمة للعملاء

شهادات المواد - يمكن إرجاعها إلى المصنع الأصلي

عينة من الأجزاء - 20 قطعة يتم شحنها قبل الإنتاج الكامل

الختم عالي السرعة مقابل الختم التقليدي – مقارنة

عند اختيار عملية التصنيع، يعد فهم المقايضات أمرًا ضروريًا.

عامل	ختم تقليدي	ختم عالي السرعة
ضربات في الدقيقة	30 - 80	200 - 1,200
الحجم السنوي النموذجي	قطع غيار من 50 ألف إلى 500 ألف	500 ألف - 50 مليون قطعة
يموت البناء	أداة فولاذية (D2، A2)	إدراجات كربيد + أداة فولاذية
تكلفة الموت	أقل (بناء أبسط)	أعلى (الطحن الدقيق مطلوب)
تعقيد الجزء	بسيطة إلى معتدلة	بسيط (شكل مسطح أو خفيف في المقام الأول)
نطاق سمك المواد	0.5 – 6.0 ملم	0.1 – 3.0 ملم
وقت التحول	1 – 2 ساعة	0.5 - 1 ساعة (أدوات التغيير السريع)
العمل لكل وردية	1 – 2 مشغلين	0.5 مشغلين (شبه آلي)
سعر القطعة (كمية كبيرة)	معتدل	منخفض جدًا

نوتي ميتالزتوصي بالختم عالي السرعة عندما تتجاوز الكميات السنوية 500000 قطعة وتكون هندسة الأجزاء مسطحة في المقام الأول أو تتضمن انحناءات خفيفة.

الأسئلة المتداولة حول الختم عالي السرعة

فيما يلي الاستفسارات الفنية الأكثر شيوعًا التي تتلقاها Nuote Metals بخصوصختم عالي السرعة.

س 1: ما هو الحد الأدنى للحجم السنوي المطلوب لتبرير تكاليف أدوات الختم عالية السرعة؟

ج: تعتمد نقطة التعادل للختم عالي السرعة على تعقيد الجزء والمواد. كقاعدة عامة من Nuote Metals، يصبح الختم عالي السرعة مفيدًا اقتصاديًا عندما تتجاوز الأحجام السنوية 500000 قطعة للأجزاء البسيطة (الغسالات والمشابك والمحطات الطرفية) أو 200000 قطعة للأجزاء المعقدة إلى حد ما (الانحناءات المتعددة والتفاوتات الضيقة). تحت هذه العتبات، قد يوفر الختم التقليدي أو حتى التثقيب باستخدام الحاسب الآلي تكلفة إجمالية أقل عند النظر في استهلاك الأدوات. على سبيل المثال، يتكلف القالب النموذجي عالي السرعة للختم التقدمي مع إدراجات كربيد ما بين 8000 إلى 20000 دولار اعتمادًا على عدد المحطات. إذا كان هذا القالب ينتج أجزاء بسعر 0.01 دولار لكل قطعة مقابل الختم التقليدي بسعر 0.03 دولار لكل قطعة، فإن التوفير لكل جزء هو 0.02 دولار. يدفع القالب ثمنه بعد 400.000-1.000.000 قطعة. توفر Nuote Metals تحليلاً مجانيًا لمقارنة التكلفة لرسم الجزء الخاص بك - فنحن نحسب سعر القطعة لكل من طرق الختم التقليدية والعالية السرعة.

س2: هل يمكن للختم عالي السرعة إنتاج أجزاء بأشكال معقدة ثلاثية الأبعاد، مثل الأكواب المسحوبة بعمق أو الأقواس متعددة الزوايا؟

ج: يعتبر الختم عالي السرعة هو الأنسب للأجزاء التي تكون في الغالب مسطحة أو ذات تشكيل لطيف (ارتفاعات الانحناء تصل إلى 3-4 مرات سمك المادة). يتطلب السحب العميق (عمق الكوب أكبر من القطر) أو الأقواس المعقدة متعددة الزوايا عمومًا سرعات ضغط أبطأ (30-80 SPM) للسماح بتدفق المواد بشكل صحيح دون تمزق أو تجعد. ومع ذلك، يمكن لـ Nuote Metals دمج تشكيل محدود في قوالب ختم عالية السرعة - على سبيل المثال، الأضلاع المنقوشة، والغمازات الضحلة، والانحناءات الإزاحة (أشكال Z)، والانحناءات البسيطة على شكل حرف U حتى 90 درجة. إذا كان الجزء الخاص بك يتطلب سحبًا عميقًا يزيد عن 8 مم أو ثنيات مركبة متعددة، فإننا نوصي بخط الختم التقليدي الخاص بنا والذي يعمل عند 60-100 SPM ولكن يمكنه التعامل مع الأشكال الهندسية الأكثر تعقيدًا. اتصل بـ Nuote Metals باستخدام النموذج ثلاثي الأبعاد الخاص بك، وسيقوم مهندسونا بإرشادك حول ما إذا كان الختم عالي السرعة ممكنًا من الناحية الفنية لهندستك المحددة.

س 3: كيف تحافظ شركة Nuote Metals على ثبات الأبعاد أثناء عمليات الختم الطويلة عالية السرعة (ملايين الضربات)؟

ج: يعد الحفاظ على الدقة على ملايين الضربات هو التحدي الأساسي المتمثل في الختم عالي السرعة. تستخدم Nuote Metals ثلاث استراتيجيات. أولاً، نستخدم إدخالات الكربيد في جميع محطات القطع والتشكيل المهمة - يحافظ الكربيد على حواف حادة أطول بـ 10 إلى 20 مرة من فولاذ الأدوات، مما يمنع نمو الأزيز وانحراف الأبعاد. ثانيًا، تم تجهيز مكابس الختم عالية السرعة لدينا بأنظمة تشحيم أوتوماتيكية تقوم بتطبيق الزيت الصغير على الملف في كل تمريرة، مما يقلل الاحتكاك وتراكم الحرارة. ثالثًا، نقوم بتنفيذ الاستشعار داخل القالب: تقوم المستشعرات الضوئية بمراقبة وجود الأجزاء، وتقوم ميكرومترات الليزر بالتحقق من عرض المفاتيح كل 10000 ضربة. عندما يقترب أي قياس من حدود التحكم، تتوقف عملية الضغط تلقائيًا. باستخدام هذه الأساليب، تقوم Nuote Metals بانتظام بتشغيل وظائف ختم عالية السرعة تتراوح من 5 إلى 10 ملايين جزء دون تآكل كبير للأدوات. نحن نقدم تقارير Cpk مستمرة كل 100000 قطعة لإثبات استقرار العملية.

س 4: ما هي أنواع العيوب التي تنفرد بها عملية الختم عالية السرعة، وكيف تمنعها شركة Nuote Metals؟

ج: يقدم الختم عالي السرعة أوضاعًا معيبة لا يمكن رؤيتها في العمليات الأبطأ. الأكثر شيوعًا يشمل انبعاج الملف (تراكم المواد عند مدخل القالب بسبب عدم تطابق التغذية)، والغضب (نقل المعادن إلى الأسطح المثقوبة من الحرارة)، والتجريد غير الكامل (يلتصق الجزء بالثقب ويتم حمله مرة أخرى للأعلى). تمنع Nuote Metals ذلك من خلال ميزات تصميم محددة: بكرات تغذية دقيقة مع تحكم مؤازر (دقة ± 0.02 مم)، واللكمات المصقولة والمطلية (طبقات TiN أو TiCN تقلل من التهيج)، وألواح متجردة إيجابية مع ضغط زنبركي مصمم خصيصًا لسمك المادة. بالإضافة إلى ذلك، تشتمل مكابس الختم عالية السرعة لدينا على أجهزة كشف سوء التغذية وأجهزة استشعار التواء الشريط التي توقف الضغط خلال ضربة واحدة. بالنسبة للمواد المعرضة لتشقق الحواف بسرعة عالية (على سبيل المثال، الفولاذ المقاوم للصدأ نصف الصلب)، قد نوصي بالتليين أو باستخدام مادة تشحيم مختلفة. إذا كنت تواجه أيًا من هذه المشكلات مع أحد موردي الختم الحاليين عالي السرعة، فيمكن لشركة Nuote Metals مراجعة الجزء الخاص بك وتصميم القالب مجانًا.
