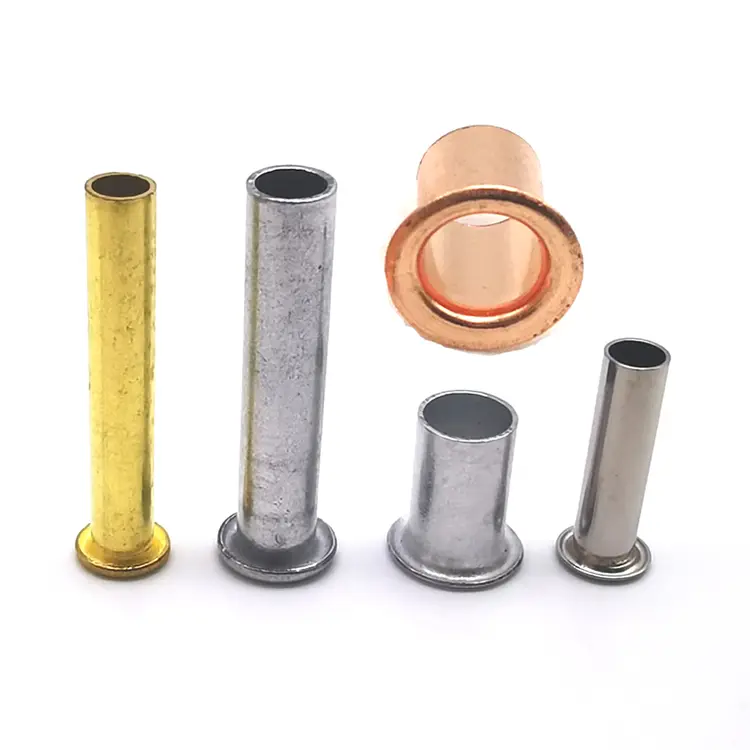

دين 7340 المسامير

Nuote Metals هي شركة مصنعة مقرها الصينDIN 7340 المسامير، لإنتاج متغيرات الشكل A (الرأس المسطح) والشكل B (الرأس المستدير). مع أكثر من 10 سنوات من الخبرة في إنتاج البراشيم الأنبوبية، فإننا نفهم دقة الأبعاد التي يتطلبها هذا المعيار. متوفر بالفولاذ الكربوني، والفولاذ المقاوم للصدأ، والنحاس، والنحاس، والألومنيوم، بأقطار من 1 مم إلى 10 مم. شهادة الأيزو 9001. عينات مجانية متاحة. اتصل بنا اليوم.

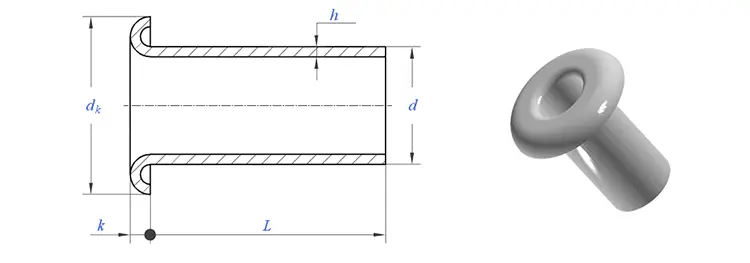

ما هي المسامير DIN 7340؟

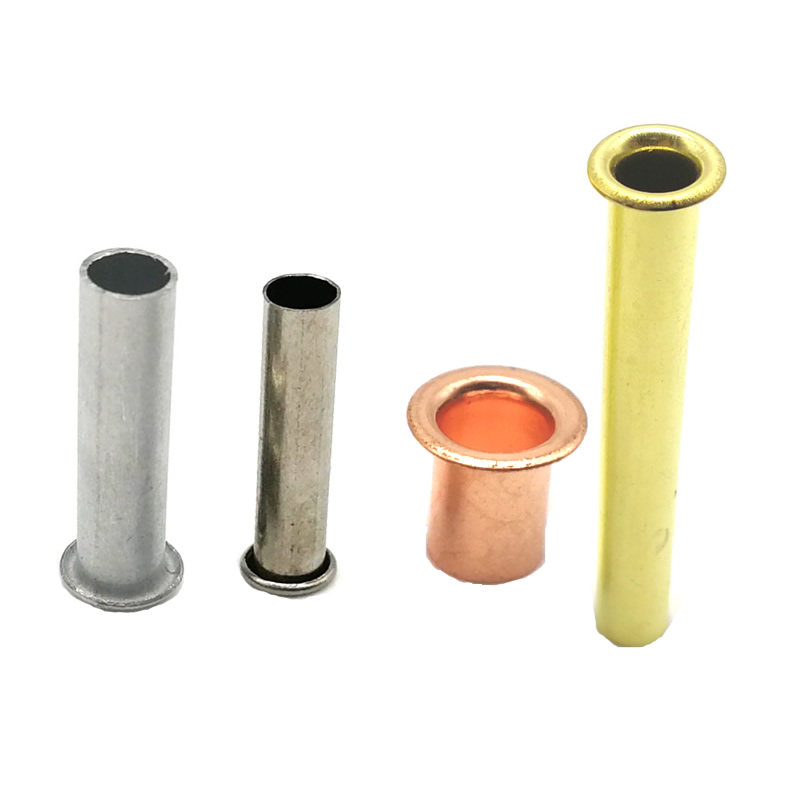

وهي عبارة عن برشام أنبوبي (مجوف) يتم تصنيعها عن طريق قطع أطوال من مخزون الأنابيب المعدنية، ثم تشكيل رأس على أحد طرفيه. على عكس المسامير المجوفة المسحوبة بعمق، والتي لها محيط داخلي مدبب، فإن المسامير الأنبوبية DIN 7340 لها محيط أسطواني داخلي وخارجي - وهو تمييز رئيسي يؤثر على كيفية ضبطها وأدائها أثناء التجميع.

يحدد المعيار، الذي تحتفظ به لجنة معايير أدوات التثبيت الألمانية (FMV)، الأبعاد والكتل وشروط التسليم الفنية لشكلين مختلفين للرأس:

الإصدار الحالي هودين 7340:2011-03،الذي يحل محل طبعة 1993.

كيفية قراءة تعيين DIN 7340 للبرشام

يتبع التعيين الكامل للبرشام DIN 7340 تنسيقًا محددًا يشفر جميع الأبعاد المهمة. فيما يلي مثال من المعيار:

RN A 3 × 0.3 × 20 DIN 7340 Cu

يضمن اصطلاح التسمية هذا تحديد كل برشام DIN 7340 بالكامل وإمكانية تتبعه وفقًا للمعيار.

المواد والتشطيبات لهم

يمكن تصنيع المسامير DIN 7340 من مواد متعددة. تقدم Nuote Metals الخيارات التالية:

التشطيبات القياسية:مطلي بالزنك، مطلي بالنيكل، خامد، مطلي، عتيق، عادي.

لا يحصر المعيار DIN 7340 المواد في هذه الخيارات - فالمعيار يشمل الفولاذ والفولاذ المقاوم للصدأ والنحاس والنحاس الأصفر والألمنيوم.

نطاق الأبعاد - ما يغطيه DIN 7340

يغطي المعيار المسامير DIN 7340 بأقطار اسمية تتراوح من 1 مم إلى 10 مم. يتم تحديد سمك الجدار وطوله لكل تطبيق.

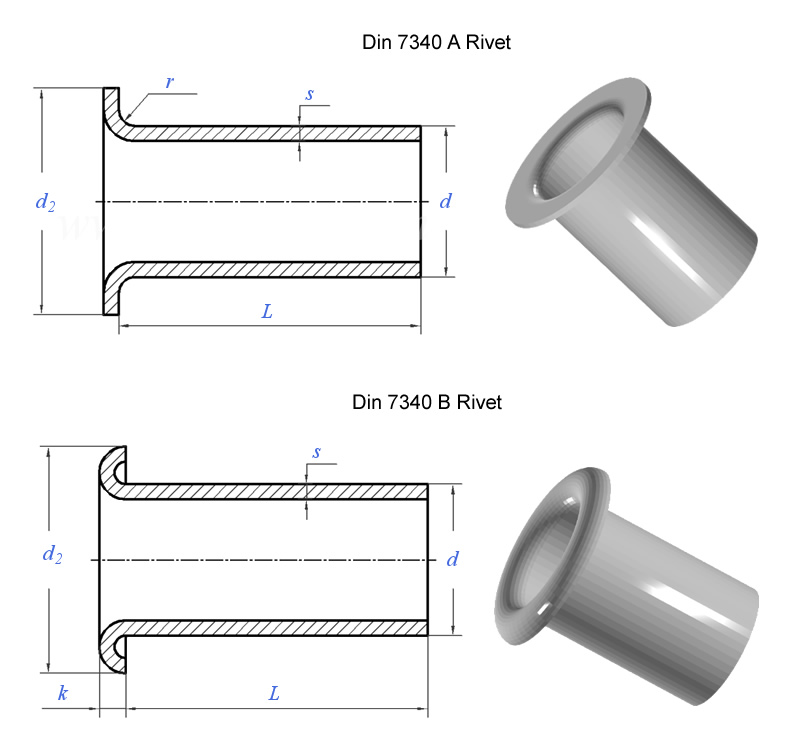

الشكل أ (رأس مسطح) – الأبعاد النموذجية

الشكل B (رأس مستدير) – الأبعاد النموذجية

الأطوال المخصصة وسمك الجدار متاحة عند الطلب.يمكن لشركة Nuote Metals إنتاج مسامير DIN 7340 وفقًا لمواصفاتك الدقيقة.

DIN 7340 مقابل المسامير المجوفة ذات السحب العميق – الفرق

هذا التمييز مهم. يتم قطع برشام DIN 7340 من مخزون الأنبوب - وتكون الخطوط الداخلية والخارجية أسطوانية. يبدأ البرشام المجوف المرسوم بعمق (يسمى غالبًا بالثقب) كصفائح معدنية ويتم رسمه تدريجيًا إلى الشكل، مما يؤدي إلى محيط داخلي مدبب.

إذا كان تطبيقك يتطلب قطرًا داخليًا موحدًا - للأسلاك أو الربط أو المحاور الدقيقة - فإن المسامير DIN 7340 هي الخيار الصحيح.

تطبيق حقيقي واحد - دعامة تثبيت للإلكترونيات البلاستيكية

احتاجت إحدى الشركات المصنعة للإلكترونيات الاستهلاكية إلى تركيب دعامة بلاستيكية على هيكل معدني داخل جهاز منزلي ذكي. تحتوي الدعامة البلاستيكية على لوحة دائرة وتحتاج إلى تأمينها بشكل دائم دون تكسير البلاستيك أو إضافة وزن غير ضروري. قام الفريق الهندسي بتحديد مسامير DIN 7340 لهذا التجميع - الشكل A (رأس مسطح)، الألومنيوم، قطر 3 مم، سمك الجدار 0.3 مم، الطول 6 مم.

كان الرأس المسطح أمرًا بالغ الأهمية - كان للدعامة خلوص محدود، وكان من الممكن أن يتداخل الرأس المستدير مع وضع اللوحة. حافظت مادة الألومنيوم على خفة وزن التجميعة العامة، وهو أمر مهم بالنسبة للجهاز المحمول. وتم تصميم التصميم الأنبوبي بأقل قدر من القوة، مما يمنع تشققات الضغط في البلاستيك.

لقد قمنا بتوريد 5052 برشام ألومنيوم DIN 7340 - عمود 3.0 مم، رأس مسطح 4.5 مم، سمك جدار 0.3 مم، طول 6.0 مم، تشطيب عادي. يحافظ الكفاف الداخلي الأسطواني على سمك جدار ثابت من أجل حرق موثوق به. جلس الرأس المسطح بشكل نظيف ضمن الخلوص الضيق. اختبر العميل 1000 برشام عبر 500 قوس. بعد اختبار التدوير الحراري والاهتزاز، لم يكن هناك أي فشل. إنهم الآن يطلبون المسامير الأنبوبية الخاصة بنا على دفعات مكونة من 200000 قطعة سنويًا.

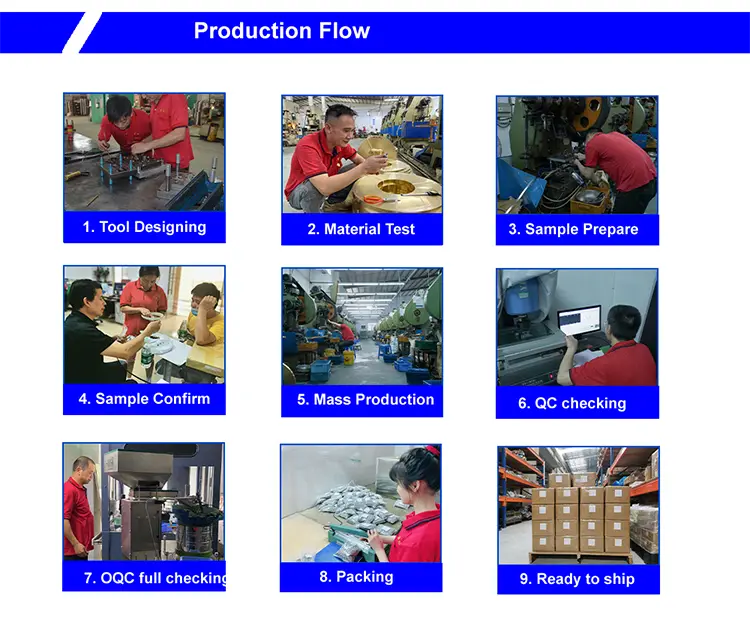

كيف نقوم بتصنيعها – قطع الأنبوب + العنوان

يتم تصنيع المسامير DIN 7340 من مخزون الأنابيب - مقطوعة بالطول برأس يتكون من أحد طرفيه. هذه هي الطريقة المحددة بالمعيار.

1. شراء مخزون الأنابيب- مخزون أنابيب معتمد من مصانع معتمدة - الفولاذ أو الفولاذ المقاوم للصدأ أو النحاس الأصفر أو النحاس أو الألومنيوم. تأتي كل دفعة مع شهادة اختبار المطحنة ورقم الحرارة.

2. التفتيش الوارد- تم فحص مخزون الأنبوب للتأكد من القطر الخارجي (±0.02 مم)، وسمك الجدار، وتركيب المواد. المطياف يؤكد الدرجة. تم رفض المواد غير المطابقة للمواصفات.

3. قطع الأنبوب –يتم قطع الأنبوب إلى طول فارغ دقيق. كل قطعة فارغة تصبح برشام DIN 7340 واحد.

4. العنوان– يتم وضع أنبوب القطع الفارغ في مكبس العنوان. يشكل قالب الكربيد الرأس - الشكل A (مسطح) أو الشكل B (دائري) - من أحد الطرفين. القوالب المصقولة تمنع ظهور العلامات السطحية.

5. التشذيب- تتم إزالة الفلاش الموجود حول حافة الرأس.

6. تراجع- يتم التخلص من النتوءات الدقيقة.

7. الطلاء أو الطلاء –تطبق على النحو المطلوب.

8. التفتيش النهائي –فرز بصري 100%. تم التحقق من عينة AQL يدويًا.

عينة المهلة:5-7 أيام قياسية؛ الأدوات المخصصة: 15-20 يومًا.

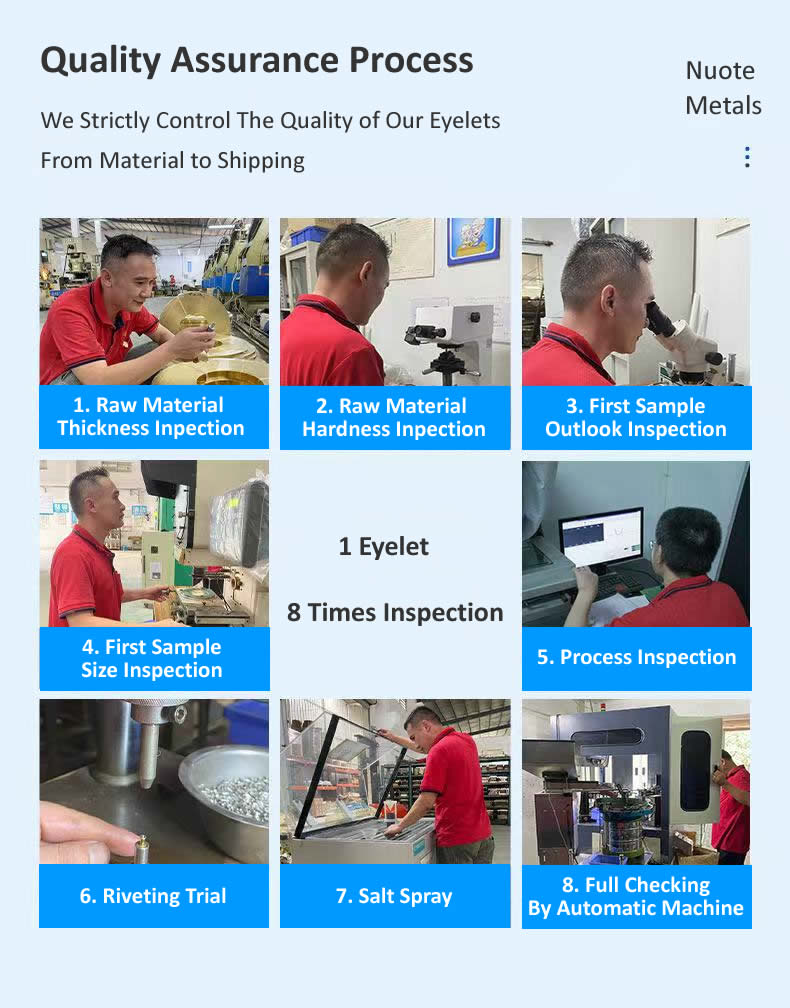

برشام واحد وثماني عمليات فحص – كيف نضمن التوافق مع معيار DIN 7340

تمر كل دفعة من المسامير DIN 7340 عبر ثماني بوابات للجودة:

فحص قطر المواد الخام– ميكرومتر ليزر (±0.02 مم). يتم رفض أي ملف خارج النطاق.

فحص تكوين المواد الخام- التحقق من الدرجة بواسطة المطياف.

التحقق من مظهر المقالة الأولى- تم فحص أول 10 مسامير تحت التكبير بحثًا عن الشقوق والنتوءات والعيوب.

المادة الأولى فحص الأبعاد- تم التحقق من القطر الداخلي والقطر الخارجي وقطر الرأس وارتفاع الرأس وسمك الجدار والطول على المقارنة البصرية وفقًا لمواصفات DIN 7340.

الشيكات الجارية– 5 برشام كل 500 قطعة. أي انجراف يوقف الصحافة.

إعداد الاختبار (الحرق التجريبي)– كل 2000 قطعة، قم بتثبيت 3 مسامير برشام في مادة العينة. تم فحص كلينش بحثًا عن التماثل والشقوق.

اختبار رش الملح (إذا لزم الأمر)- اختبار ASTM B117. الشهادة الصادرة مع دفعة.

التفتيش النهائي الصادر– فرز بصري 100%. تم التحقق من عينة AQL يدويًا. تم إصدار الوثائق الكاملة.

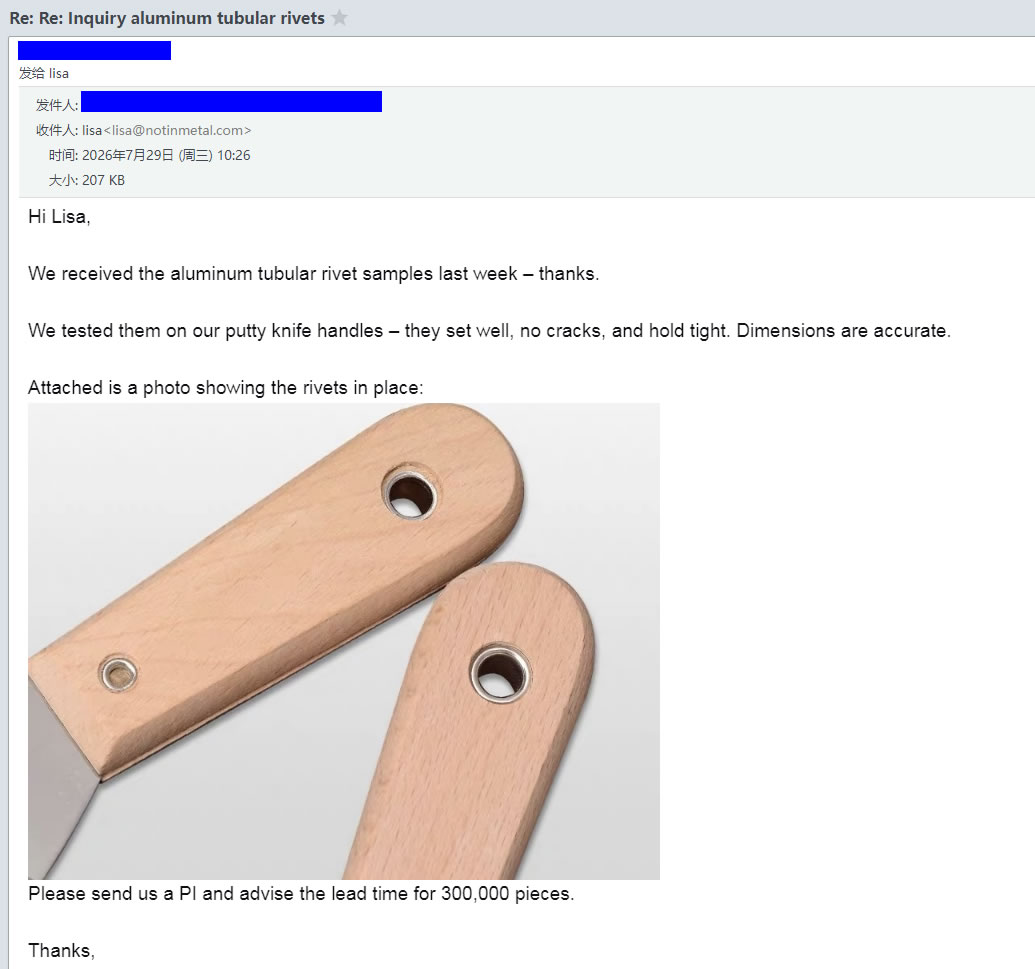

ماذا يقول عملاؤنا - ردود فعل حقيقية

نسمح لعملائنا بالتحدث نيابة عنا. تُظهر الصور أعلاه تعليقات حقيقية من الشركات المصنعة التي استخدمت مسامير DIN 7340 الخاصة بنا في خطوط الإنتاج الخاصة بها - بدءًا من صانعي الإلكترونيات إلى موردي السيارات إلى مصنعي الأثاث.

يعودون إلينا لنفس الأسباب:

• الامتثال القياسي– كل برشام يلبي متطلبات الأبعاد DIN 7340
• تجويف أسطواني متناسق– قطر داخلي موحد لتجميع موثوق
• تناسب الدقة– مطابق لمواصفات الرسم
• تسليم موثوق- يتم شحن العينات خلال 5-7 أيام، ويتم الإنتاج في الموعد المحدد

ثلاثة أسئلة نجيب عليها كثيرًا

س: "هل يمكنني الحصول على عينات قبل طلب كميات الإنتاج؟"

ج: نعم – نحن نقدم عينات لجميع منتجاتنا. بالنسبة للمواصفات القياسية الحالية، يتم تقديم العينات مجانًا - أنت تدفع فقط تكلفة الشحن. بالنسبة للأحجام المخصصة أو الأدوات المخصصة، يعتمد توفر العينة والمهلة الزمنية على المتطلبات المحددة. يرجى الاتصال بفريق المبيعات الخاص بنا وإبلاغه بالرسم أو المواصفات، وسوف يقدمون لك المشورة بشأن تكلفة العينة والجدول الزمني للتسليم.

س: "ما هو الفرق بين المسامير ذات الشكل A والشكل B DIN 7340؟"

ج: الشكل (أ) له رأس مسطح – رأس منخفض المستوى يقع بالقرب من السطح. إنه مثالي للتجمعات محدودة التخليص حيث يتداخل الرأس البارز مع أجزاء التزاوج. يتميز الشكل B برأس مستدير - رأس أطول ومقبب يوفر أقصى قوة للرأس وهو الخيار الأكثر شيوعًا للمجموعات ذات الأغراض العامة. تم تحديد كلا النوعين بالكامل بموجب DIN 7340.

س: "كيف يمكنني تحديد برشام DIN 7340 بشكل صحيح على الرسم الخاص بي؟"

ج: استخدم تنسيق التعيين القياسي: RN [الشكل] [d₁] × [s] × [l] DIN 7340 [المادة] - حيث d₁ هو قطر العمود الاسمي، وs هو سمك الجدار، وl هو الطول الاسمي. على سبيل المثال: RN A 4 × 0.4 × 12 DIN 7340 Cu يحدد النحاس، الشكل A (رأس مسطح)، قطر 4 مم، سمك جدار 0.4 مم، برشام بطول 12 مم. إذا لم تكن متأكدًا من أي بُعد، فأرسل إلينا سُمك مجموعة التجميع الخاصة بك - وسنوصي بالمواصفات الصحيحة.
