مسامير رأس المقلاة النحاسية - منطقة اتصال واسعة دون ارتفاع الرأس المستدير

صفائح النحاس الرقيقة لا ترحم. تطبيق الكثير من الحمل نقطة، والمواد الدمامل. استخدم رأسًا صغيرًا جدًا، وتمتد الفتحة تحت الاهتزاز. استخدم رأسًا طويل جدًا، مما يؤدي إلى تشابك الأسلاك أو رفض الجلوس في مكان محكم.

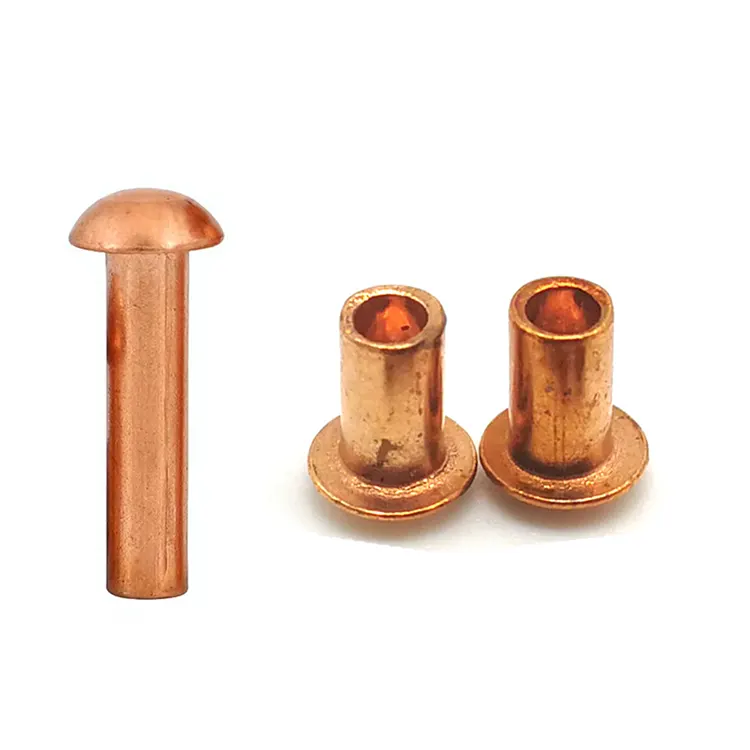

المسامير ذات الرأس النحاسيمن Nuote Metals يحل هذه المشكلة الثلاثية. رأس المقلاة أعرض من الرأس المستدير (1.8 × -2.0 × قطر الساق) ولكنه أقل ارتفاعًا (0.5 × -0.6 ×). تعمل هذه الهندسة على نشر قوة التثبيت على حلقة أوسع من النحاس، مما يقلل الضغط عند حافة الثقب مع الحفاظ على مستوى منخفض للتجمعات الكثيفة.

هذا ليس برشام للأغراض العامة. إنه قفل مصمم خصيصًا للمواد الناعمة والرفيعة والموصلة.

لماذا تعمل هندسة رأس المقلاة بشكل أفضل على النحاس الرقيق

قوة إنتاج النحاس المنخفضة (70-100 ميجا باسكال) تعني أنه يتشوه بسهولة. يقوم الرأس الدائري القياسي بتركيز القوة مباشرة تحت القبة، مما يمكنه ضغط الصفائح الرقيقة حتى 0.5 مم. يحتوي الرأس المسطح على مساحة تحمل أصغر، لذا فإن نفس القوة تخلق ضغطًا أعلى عند حافة الثقب.

يغير رأس المقلاة التوزيع:

بالنسبة لبرشام 4 مم في لوح نحاسي 1 مم، فإن رأس المقلاة يلامس مساحة سطح أكبر بنسبة 60% تقريبًا من الرأس المسطح. غالبًا ما يكون هذا الاختلاف كافيًا للتخلص من التنقير تمامًا، دون إضافة غسالة منفصلة.

المواصفات الفنية

تم تصنيعه وفقًا لأبعاد DIN 603 وISO 1051. أقطار الرأس المخصصة متاحة لتطبيقات القياس الرقيق.

درجات المواد:

C11000 (إي تي بي):99.9% نحاس، 0.04% أكسجين. الاستخدام العام للكهرباء والديكور والصفائح الرقيقة.

C10200 (OFHC):99.99% نحاس، خالي من الأكسجين. الالكترونيات الهامة والتطبيقات المبردة.

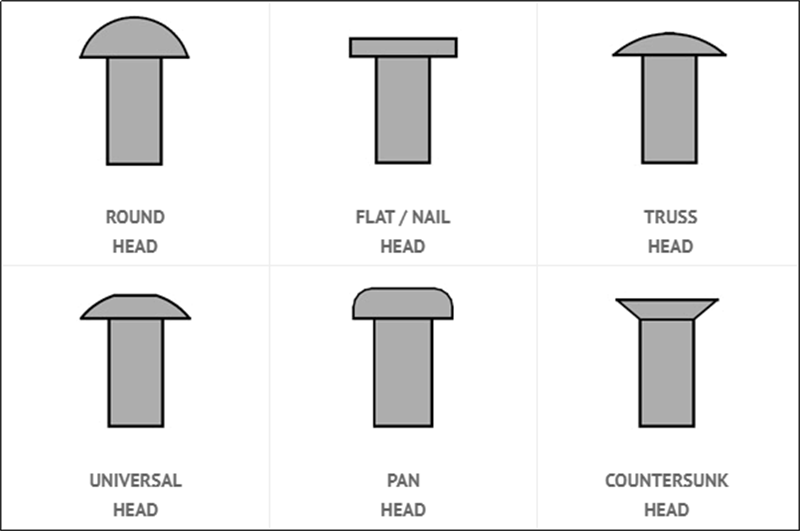

متى تختار رأس الوعاء مسطحًا أو مستديرًا - للنحاس فقط

هذه ليست مقارنة عامة للرأس. وهو خاص بنعومة النحاس وموصليته.

اختر عموم الرأسعند تثبيت صفائح النحاس بسمك أقل من 2 مم، أو عندما تحتاج إلى مظهر جانبي منخفض ولكن لا يمكنك تحمل التنقير، أو عندما يتطلب المفصل مقاومة اهتزاز معتدلة دون ارتفاع الرأس المستدير.

اختر رأسًا مسطحًاعندما يجب أن يكون السطح مستويًا تقريبًا ويكون النحاس سميكًا بدرجة كافية (≥2 مم) لمقاومة التشوه بدون حلقة تحمل واسعة.

اختر رأس مستديرعندما يواجه المفصل اهتزازًا أو تأثيرًا مستمرًا - المحركات والمولدات والمحركات البحرية - وتكون القبة الأعلى مقبولة.

خطأ شائع:استخدام رأس مسطح على النحاس 0.8 مم لأنه يبدو منخفض المستوى. غالبًا ما تؤدي منطقة التحمل الصغيرة إلى غمازات الورقة، مما يؤدي إلى إرخاء المفصل بمرور الوقت. يكلف رأس المقلاة نفس التكلفة ولكنه يمنع هذا الفشل.

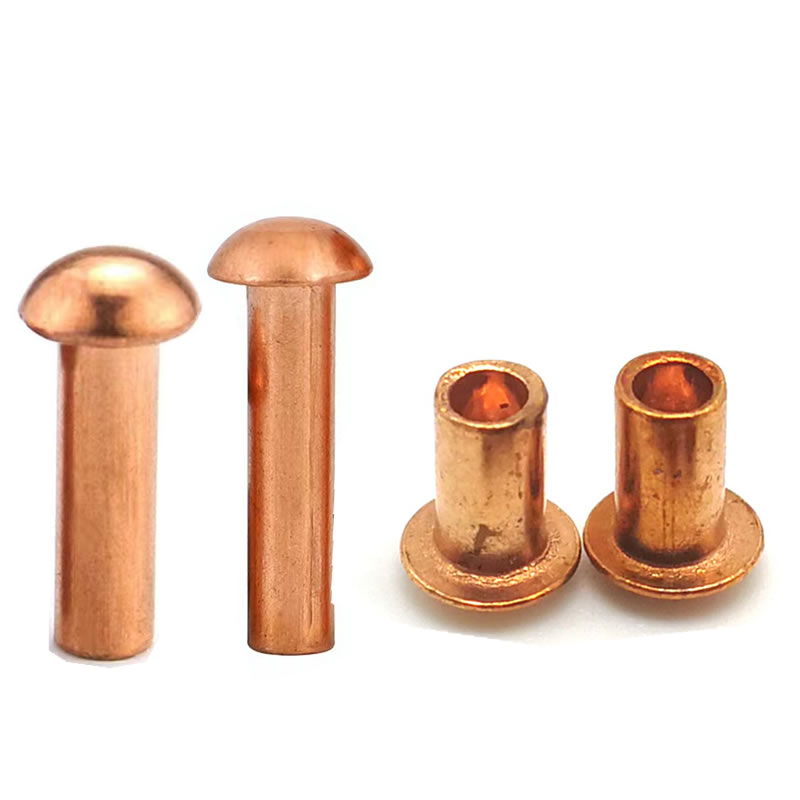

صلبة أم شبه أنبوبية؟ إجابة خاصة بالنحاس

بالنسبة لصفائح النحاس الرقيقة، فإن قوة الإعداد مهمة بقدر أهمية شكل الرأس. تتطلب المسامير ذات الرأس شبه الأنبوبية قوة أقل بنسبة 50-60% من القوة الصلبة، مما يقلل بشكل مباشر من خطر تشوه الورقة أثناء التثبيت.

• شبه أنبوبيهو الخيار الأفضل للصفائح النحاسية التي يقل سمكها عن 1.5 مم، والمرفقات الإلكترونية الدقيقة، والخطوط الآلية ذات الحجم الكبير. يتم تثبيت الطرف الملفوف بلطف دون ضغط النحاس.

• صلبيُفضل استخدام الألواح النحاسية السميكة (≥2 مم)، أو المفاصل الحاملة، أو حيث تكون قوة القص القصوى مطلوبة.

يمكن لـ Nuote Metals توفير أي من التكوينين بنفس هندسة رأس المقلاة. بالنسبة لمعظم تطبيقات النحاس الرقيقة، نوصي باستخدام شبه أنبوبي.

كيف تدعم Nuote Metals تجميع النحاس الرقيق

تفشل المسامير النحاسية ذات الرأس عمومًا لسببين: التشقق أثناء تشكيل الرأس، أو التنقير أثناء التثبيت. نحن نتعامل مع كليهما قبل شحن طلبك.

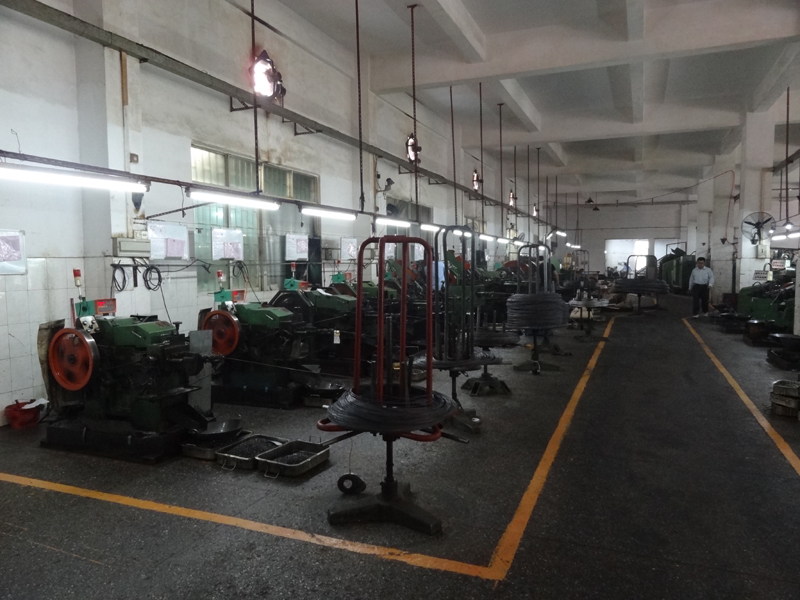

الأدوات المصممة لتدفق النحاس:

رؤوس المقلاة لها قبة واسعة وضحلة. في النحاس، يكون هذا الشكل عرضة للتشقق عند تقاطع الرأس والساق إذا كان نصف قطر الشرائح حادًا جدًا. تستخدم قوالبنا نصف قطر أدنى يبلغ 0.5×d وهي مصقولة لإزالة الخدوش الدقيقة. نقوم أيضًا بتشغيل تشكيل متعدد المراحل - ثلاث إلى خمس ضربات - للسماح للنحاس بالتدفق تدريجيًا بدلاً من إجباره بضربة واحدة.

أخذ عينات ما قبل الإنتاج للصفائح الرقيقة:

أرسل لنا سمك النحاس الخاص بك وطريقة الإعداد المتوقعة. سنقوم بإنتاج دفعة صغيرة واختبارها على المادة الورقية الفعلية الخاصة بك - وليس على قسيمة قياسية. تتلقى تقرير الإعداد بالقوة الموصى بها ونوع السندان وصور الرأس المثبت. هذا يلغي التجربة والخطأ على خطك.

الفحص البصري بمعدل 10x:

يتم فحص كل دفعة للتأكد من قطر الرأس، والارتفاع، والتركيز. يمكن رؤية اختلاف بمقدار 0.05 ملم في ارتفاع الرأس على سطح نحاسي مصقول، ونحن نرفضه قبل أن يصل إليك.

التشطيب الداخلي :

معلب أو مطلي بالفضة أو مطلي بالنيكل أو مصقول أو مطلي. بالنسبة للألواح المزخرفة النحاسية الرقيقة، يمكننا مطابقة تشطيب سطحك لتقليل التباين البصري.

التتبع:

تصاحب كل شحنة شهادات ASTM B152 وتقارير التوصيلية الكهربية. نحن نشارك بيانات الفحص بشكل مفتوح — لأن أداء رأس المقلاة يعتمد على الهندسة التي لا يمكنك رؤيتها بالعين المجردة.

هذا الدعم على مستوى التطبيق هو السبب وراء اختيار العملاء الإلكترونيين والتدفئة والتهوية وتكييف الهواء والعملاء المعماريين Nuote Metals لمسامير رأس المقلاة النحاسية.

التعليمات

Q1: هل يمكن استخدام المسامير ذات الرأس النحاسي على صفائح نحاسية أرق من 1 مم دون التسبب في التنقير؟

ج: نعم، بشرط أن تستخدم قوة الإعداد الصحيحة والجسم شبه الأنبوبي. تعمل منطقة المحمل الواسعة لرأس المقلاة على توزيع ضغط التثبيت على حلقة أكبر، مما يقلل الضغط على الورقة الرقيقة. بالنسبة للنحاس الذي يقل سمكه عن 1 مم، نوصي بما يلي: (أ) المسامير شبه الأنبوبية لتقليل قوة التثبيت بنسبة 50-60%، (ب) السندان المسطح الذي يطابق قطر الرأس أو يتجاوزه، و (ج) القوة الخاضعة للتحكم - لا تستخدم إعدادات البرشام الفولاذية أبدًا. في Nuote Metals، يمكننا توفير مجموعة عينات ما قبل الإنتاج واختبارها على سمك النحاس الدقيق لديك قبل الالتزام بالطلب الكامل.

Q2: هل تتأكسد أو تشوه المسامير ذات الرأس النحاسي في التطبيقات المعمارية الخارجية؟

ج: يشكل النحاس بشكل طبيعي طبقة صدأ عند تعرضه للهواء والرطوبة، في البداية يكون لونه بنيًا، ثم أخضر على مر السنين. هذا الزنجار وقائي ولا يضعف البرشام. إذا كنت ترغب في الحفاظ على لمسة نهائية نحاسية لامعة، فاختر مسامير رأس المقلاة المطلية بالورنيش. إذا كنت تفضل مظهر الزنجار القديم، فاختر اللون الطبيعي أو المصقول بدون طلاء. بالنسبة للبيئات الساحلية أو عالية التلوث، يتشكل الزنجار بشكل أسرع ولكنه يظل مستقرًا. توفر Nuote Metals تشطيبات مطلية وطبيعية؛ يمكننا أيضًا توفير خيارات معلبة أو مطلية بالنيكل إذا كنت تريد تباينًا فضيًا مع الألواح النحاسية.

س 3: هل المسامير ذات الرأس النحاسي مناسبة للتأريض الكهربائي في العبوات الإلكترونية؟

ج: نعم، بالنسبة للمرفقات الثابتة. توفر المسامير ذات الرأس النحاسي نفس الموصلية العالية مثل أنماط الرأس النحاسية الأخرى (≥58 MS/m لـ C11000). يوفر الرأس العريض منطقة اتصال ثابتة لأشرطة التأريض أو حوامل PCB. ومع ذلك، بالنسبة للحاويات التي تتعرض للاهتزاز - مثل الأجهزة الإلكترونية المثبتة على المركبات أو خزانات التحكم الصناعية بالقرب من المحركات - نوصي باستخدام المسامير النحاسية ذات الرأس الدائري بدلاً من ذلك. تقاوم القبة العميقة ارتخاء الاهتزاز بشكل أفضل. بالنسبة للحاويات الثابتة، يعد رأس المقلاة خيارًا ممتازًا: مظهر منخفض، اتصال واسع، ومتوافق مع التشطيبات المعلبة أو المطلية بالفضة لمنع تراكم الأكسيد في الواجهة الأرضية.
