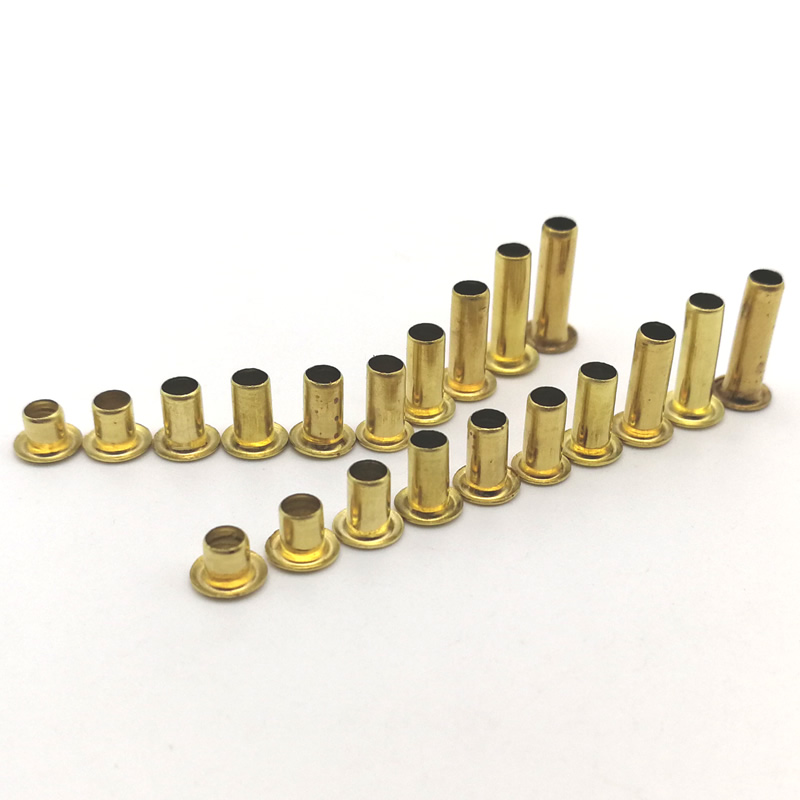

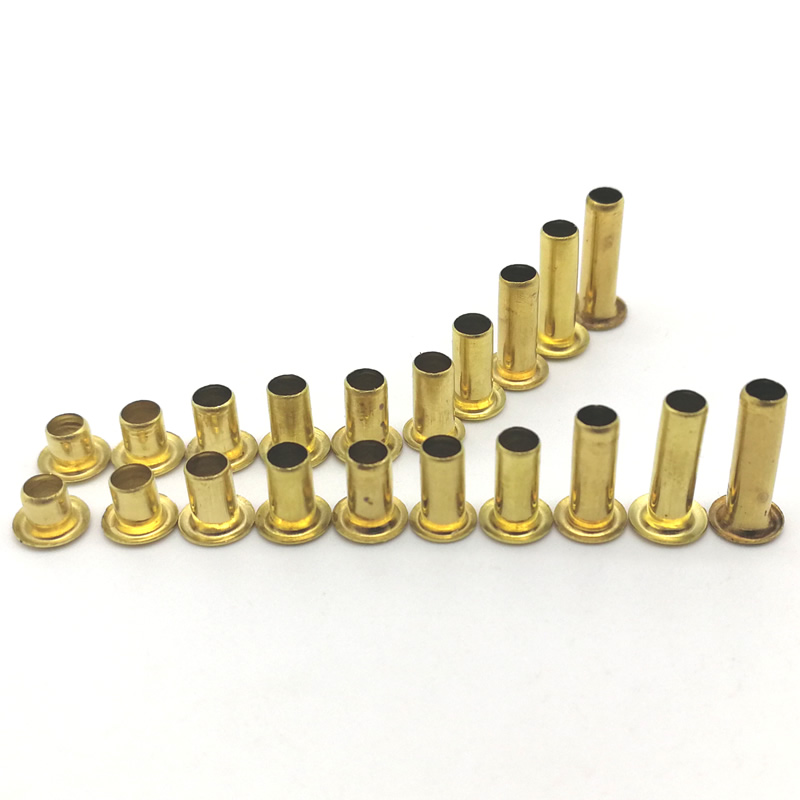

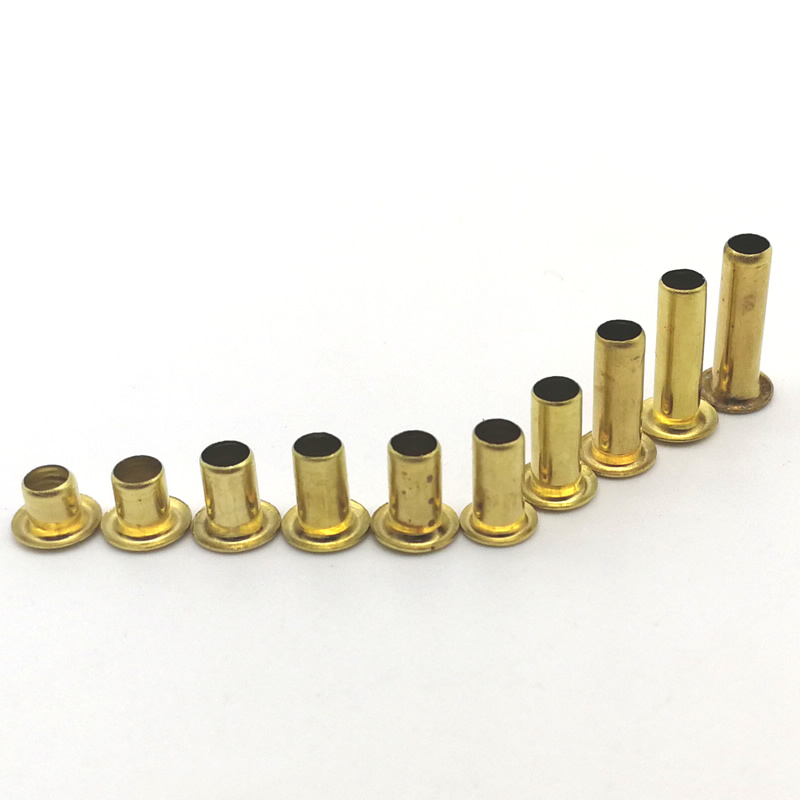

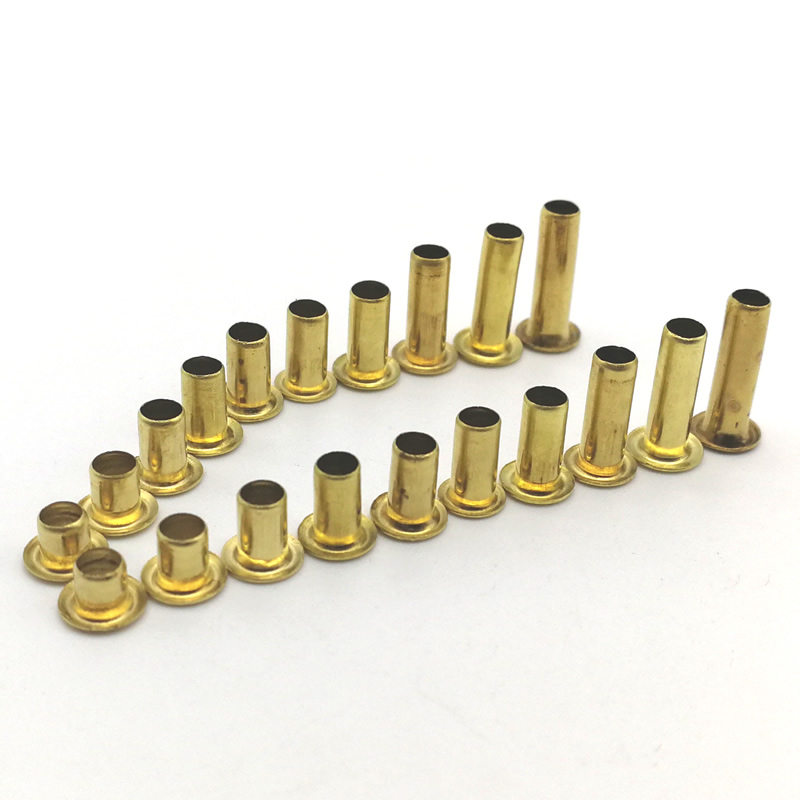

فتحات نحاسية مقاس 3 مم

بالنسبة للتطبيقات التي تتطلب توازنًا بين الدقة المصغرة والقوة الميكانيكية، تمثل الثقوب النحاسية مقاس 3 مم النقطة المثالية. يستوعب القطر الداخلي 3 مم الحبال والأربطة والأسلاك التي يصل طولها إلى 2.5 مم مع الحفاظ على شفة خارجية مدمجة تناسب التصميمات الضيقة بشكل أنيق. بدءًا من أغلفة الأجهزة الطبية وحتى أحزمة الساعات الجلدية الفاخرة،فتحات نحاسية مقاس 3 ممتقديم أداء ثابت عبر آلاف عمليات التثبيت.

نوتي ميتالزتقوم بتصنيع ثقوب نحاسية مقاس 3 مم من خرطوشة النحاس C26000 باستخدام رأس بارد عالي السرعة وتشطيب ثانوي. تُظهر سجلات الإنتاج لدينا أنه تم شحن أكثر من 50 مليون ثقب نحاسي مقاس 3 مم في السنوات الخمس الماضية وحدها - مع عوائد ميدانية أقل من 0.02%. يوفر هذا الدليل العمق الفني ومراجع الحالة الواقعية وبيانات الجودة الشفافة التي يتوقعها المهندسون ومتخصصو المشتريات.

تطبيقات العالم الحقيقي للثقوب النحاسية مقاس 3 مم من نوتي ميتالز

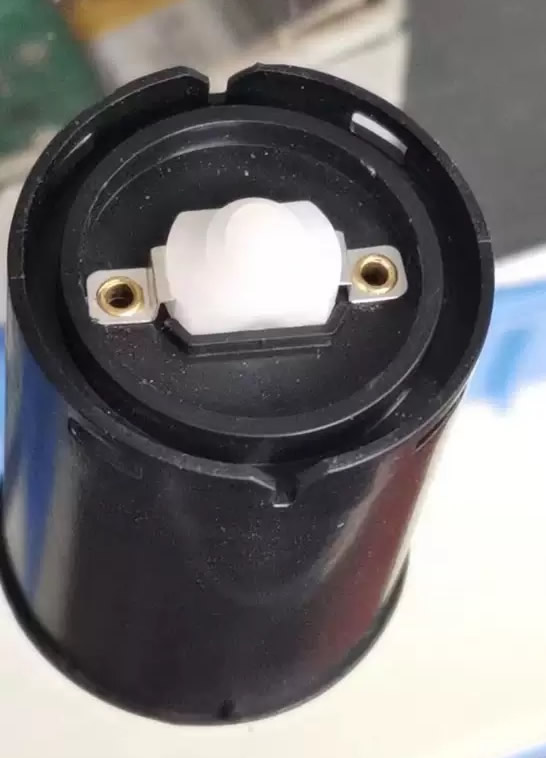

الحالة 1 – حامل المصباح (قاعدة الفينول، ثقب نحاسي لمرور الأسلاك)

كانت إحدى الشركات المصنعة لتركيبات الإضاءة بحاجة إلى ممر موثوق ومقاوم للحرارة للأسلاك الكهربائية الموجودة داخل حاملات المصابيح الخاصة بها. كان جسم الحامل مصبوبًا من الفينول، ويميل ثقب السلك العاري إلى الاهتراء والتشقق بمرور الوقت بسبب التجميع المتكرر والتدوير الحراري. لقد أرادوا تعزيزًا سلسًا ومتينًا من شأنه أيضًا أن يوفر سطح اتصال ثابتًا للمحطة الكهربائية.

قمنا بتزويد ثقوب نحاسية (قطر داخلي 3 مم، شفة خارجية 5.5 مم، طول البرميل 4 مم، مطلية بالنيكل). تم ضغط العيينة في فتحة السلك، مما أدى إلى إنشاء سطح مستدير خالٍ من النتوءات يحمي عزل السلك. يضمن طلاء النيكل لحامًا موثوقًا ومقاومة اتصال منخفضة. وبعد 5000 دورة إدخال وسحب و1000 ساعة من التقادم الحراري عند 120 درجة مئوية، لم تظهر الثقوب أي ارتخاء أو أكسدة. يستخدم العميل الآن ثقوبنا عبر خط إنتاج حامل المصباح بالكامل.

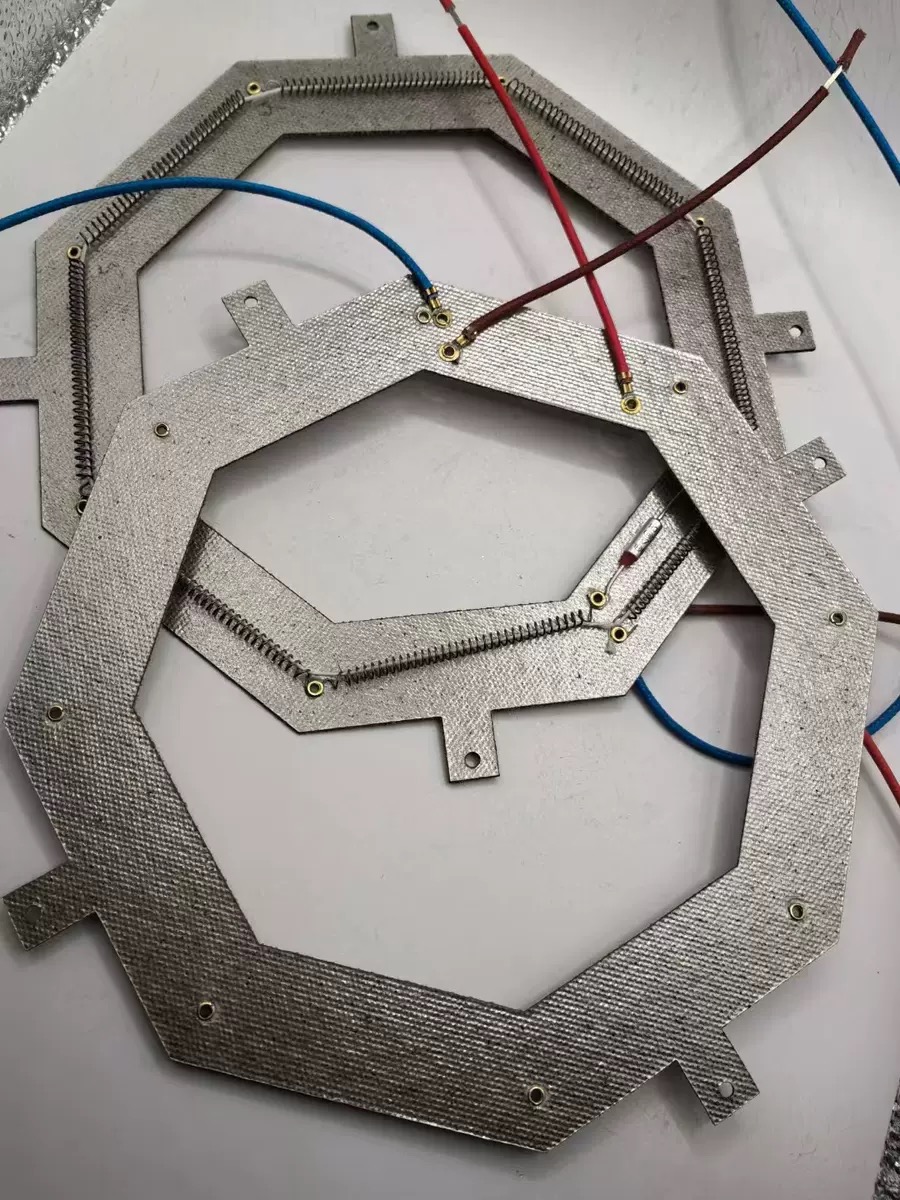

الحالة 2 - عنصر سخان ورقة الميكا (عازل ميكا، ثقب نحاسي كبرشام/فاصل)

استخدمت إحدى الشركات المصنعة لعناصر التسخين الكهربائي صفائح رقيقة من الميكا لعزل سلك المقاومة عن الإطار المعدني. لقد كانوا بحاجة إلى أداة تثبيت صغيرة مقاومة للحرارة لا تتسبب في تشقق الميكا الهشة. خلقت المسامير التقليدية نقاط ضغط، مما تسبب في كسور الميكا أثناء التجميع. كما طلب العميل أيضًا مسافة دقيقة تبلغ 1.5 ملم بين طبقات الميكا.

نوصي بفتحات نحاسية (القطر الداخلي 3 مم، الحافة الخارجية 6 مم، طول البرميل 1.5 مم، مطلية طبيعيًا). تم وضع العيينة من خلال ثقوب مثقوبة مسبقًا في ورقتين من الميكا، تعمل بمثابة برشام وفاصل. تم لف البرميل النحاسي الناعم بلطف دون تشقق الميكا. كان طول البرميل 1.5 ملم يحافظ على الفجوة الدقيقة باستمرار. نجت الثقوب النحاسية مقاس 3 مم من 10000 دورة حرارية من درجة حرارة الغرفة إلى 300 درجة مئوية دون أي ارتخاء أو أكسدة. منذ ذلك الحين، اعتمدت الشركة المصنعة لعنصر التسخين الثقوب الخاصة بنا كمكون تجميع قياسي لجميع السخانات المعتمدة على الميكا.

المعلمات الفنية للثقوب النحاسية مقاس 3 مم من نوتي ميتالز

الجميعفتحات نحاسية مقاس 3 مميتم إنتاجها من خرطوشة النحاس C26800 (65% نحاس، 35% زنك)، المعروفة بقابليتها للتشكيل على البارد ومقاومتها للتآكل.

بيانات شهادة المواد

نوتي ميتالزتوفر شهادة اختبار المطحنة (MTC) مع كل دفعة من الثقوب النحاسية مقاس 3 مم، والتي يمكن إرجاعها إلى الملف الأصلي.

مواصفات الأبعاد

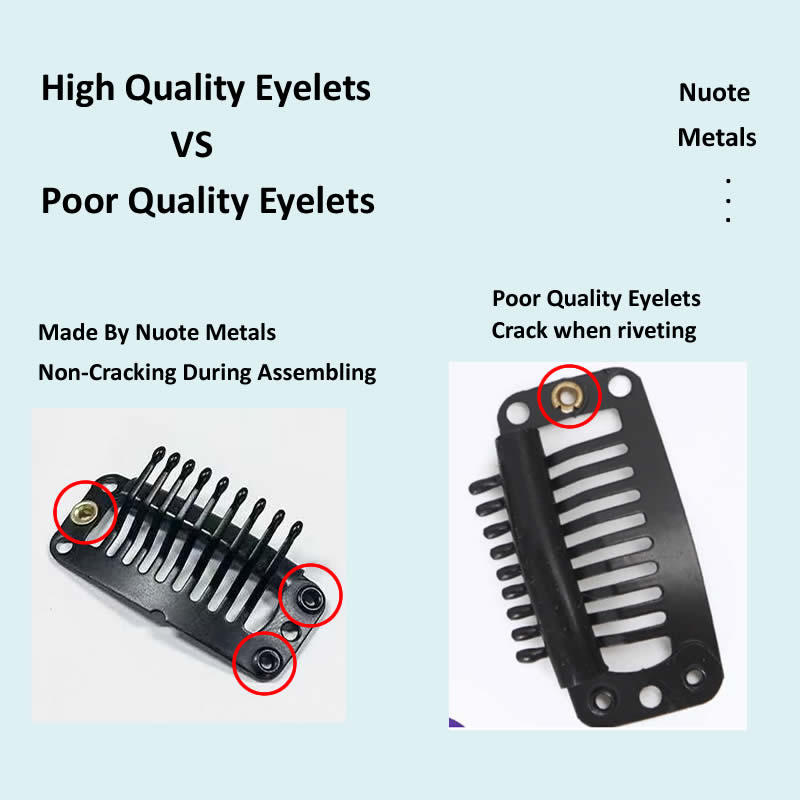

الثقوب عالية الجودة مقابل الضعيفة

التكوينات المتاحة

نوتي ميتالزالعروضفتحات نحاسية مقاس 3 ممفي ثلاثة تكوينات قياسية:

التشطيبات السطحية للثقوب النحاسية مقاس 3 مم

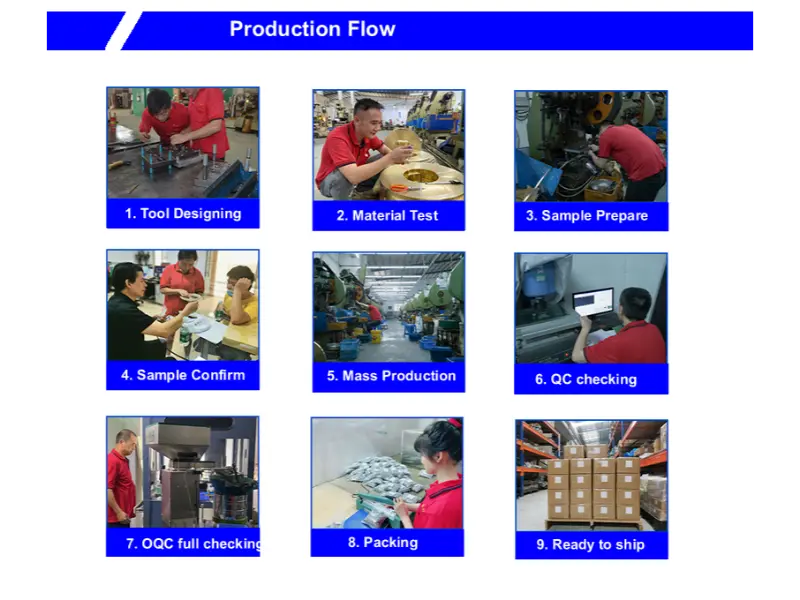

عملية الإنتاج - كيف تصنع شركة Nuote Metals الثقوب النحاسية

الشفافية في التصنيع تبني الثقة. هنا هي العملية الدقيقة لديناالثقوب:

الإنتاج خطوة بخطوة

نوتي ميتالزالمصنوعاتفتحات نحاسية مقاس 3 ممباستخدام الرسم العميق التدريجي من صفائح النحاس C26000. توفر هذه العملية توحيدًا فائقًا لسمك الجدار وتزيل مخاطر عيوب التماس.

1. تغذية الصفائح - تتم تغذية صفائح النحاس من ملف إلى مكبس نقل تدريجي.
2. الثقب الفارغ - تقوم المحطة الأولى بقطع دائري فارغ من الورقة (قطر 8 مم تقريبًا لثقب معرف 3 مم).
3. السحب الأول - تدفع اللكمة الفراغ إلى قالب، وتشكل كوبًا ضحلًا (تقليل القطر، وزيادة ارتفاع الجدار).
4. السحب الثاني – لكمة أصغر تعيد رسم الكوب إلى أبعاد أعمق، وتحقق طول البرميل المطلوب.
5. السحب الثالث (ثقب القاع) - يتم ثقب الجزء السفلي من الكأس لإنشاء فتحة بقطر 3 مم.
6. تشكيل الحافة – أداة مسطحة تعمل على تسطيح حافة الكوب إلى شكل الحافة النهائية.
7. التشذيب - يتم تشذيب الحافة الخارجية للشفة إلى القطر النهائي (5.50-6.00 مم).
8. إزالة الأزيز والتنظيف – يؤدي التدحرج إلى إزالة النتوءات الدقيقة؛ التنظيف بالموجات فوق الصوتية يزيل مواد التشحيم الرسم.
9. التلدين (حسب الحاجة) – بالنسبة للسحب متعدد المراحل، قد يتم تلدين الأجزاء بين المراحل لاستعادة الليونة.
10. الطلاء أو الطلاء - يتم تطبيقه داخليًا أو بواسطة شركاء معتمدين.
11. الفرز البصري - فحص 100% للقطر الداخلي/الخارجي، وتركيز الحافة، والارتفاع.

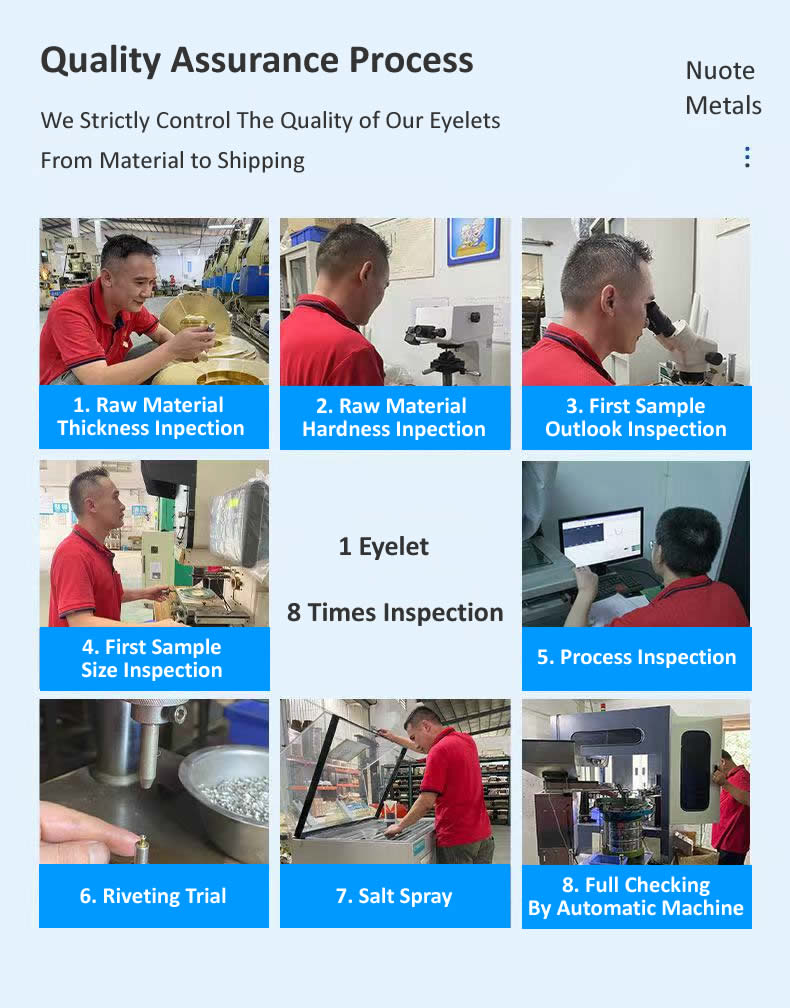

نقاط مراقبة الجودة

الشهادات والامتثال – إثبات الثقة

نوتي ميتالزتحتفظ بالشهادات النشطة التي تنطبق على موقعنافتحات نحاسية مقاس 3 مم:

توفر Nuote Metals حزمة امتثال لكل شحنةفتحات نحاسية مقاس 3 مم، بما في ذلك تقرير اختبار MTC وRoHS (يتم تحديثه سنويًا) وشهادة مطابقة موقعة.

سياسة وتسعير شفاف

تؤمن شركة Nuote Metals بالسياسات المسبقة والصادقة للثقوب النحاسية مقاس 3 مم:

سياسة العينة - 20 قطعة مجانية لأي حجم قياسي (يدفع العميل تكلفة الشحن)

الحد الأدنى لكمية الطلب – 5000 قطعة للتشطيبات المخزنة؛ 20.000 للتشطيبات المخصصة

المهلة الزمنية – 3-5 أيام عمل للأحجام المخزنة؛ 15-20 يومًا للتشطيبات المخصصة

رسوم الأدوات - لا شيء للأحجام القياسية؛ تتحمل أطوال البراميل أو الشفاه المخصصة رسومًا تتراوح بين 200 و 500 دولار لمرة واحدة

سياسة الإرجاع – استبدال الأجزاء المعيبة دون أي تكلفة؛ يتم قبول المرتجعات لأسباب أخرى خلال 30 يومًا (يدفع العميل رسوم شحن الإرجاع)

شهادة التحليل – متضمنة مجانًا مع كل طلب (الأبعاد، المادة، سمك النهاية)

الأسئلة المتداولة حول الثقوب النحاسية مقاس 3 مم

فيما يلي أسئلة حقيقية مننوتي ميتالزالعملاء، أجاب مع بيانات محددة.

س 1: ما هي قوة السحب للثقوب النحاسية مقاس 3 مم عند وضعها في جلد مدبوغ نباتيًا بسمك 2 مم؟ أحتاج إلى رقم للتحقق من صحة التصميم.

ج: قامت شركة Nuote Metals بإجراء اختبار السحبفتحات نحاسية مقاس 3 مم(شفة قياسية، طول البرميل 4.0 مم) مثبتة في جلد مدبوغ نباتيًا بسمك 2.0 مم (الكثافة حوالي 0.9 جم/سم مكعب). باستخدام آلة اختبار عالمية بمعدل سحب 50 مم/دقيقة، كان متوسط ​​قوة السحب القصوى 38.2 كجم (84 رطلاً) لعينة مكونة من 20 ثقبًا، مع انحراف معياري قدره 2.1 كجم. وكان الحد الأدنى للقيمة المسجلة 34.5 كجم. لأغراض عامل السلامة، نوصي بالتصميم حتى 30 كجم (66 رطلاً) للأحمال الثابتة. بالنسبة للأحمال الديناميكية أو الدورية (على سبيل المثال، ربط حزام الساعة)، يبلغ حد التعب حوالي 60% من القوة الساكنة - يصل التصميم إلى 18 كجم. إذا كان جلدك أنعم أو أرق، فاطلب خدمة تحسين طول البرميل المخصصة لدينا.

س 2: كيف تضمن شركة Nuote Metals بقاء القطر الداخلي للثقوب النحاسية مقاس 3 مم ثابتًا عبر ملايين الأجزاء؟ ما هي القدرة العملية لديك (Cpk)؟

ج: يعد الحفاظ على القطر الداخلي 3.00 مم ± 0.05 مم أمرًا بالغ الأهمية لملاءمة الحبل والدانتيل.نوتي ميتالزيستخدم لكمة خارقة من الكربيد يتم قياسها بالليزر كل 50000 ضربة. يتم استبدال المثقاب عندما يتجاوز التآكل 0.01 مم. نقوم بمراقبة الهوية باستخدام ميكرومتر ليزر Keyence عند مخرج الصحافة، وأخذ عينات من جزء واحد كل 1000 ضربة. على مدار الـ 12 شهرًا الماضية من الإنتاج (حوالي 8 ملايين ثقب نحاسي مقاس 3 مم)، بلغ متوسط ​​مؤشر قدرة المعالجة (Cpk) الخاص بنا للقطر الداخلي 1.33، مع نطاق يتراوح من 1.21 إلى 1.47. وهذا يعني أن العملية قادرة إحصائيًا (Cpk> 1.33 تعتبر "مرضية" وفقًا لمعايير السيارات). نحن نقدم تقرير Cpk عند الطلب لأي دفعة إنتاج.

Q3: هل تحتوي الثقوب النحاسية مقاس 3 مم على النيكل؟ أحتاج إلى استخدام مادة خالية من النيكل للتطبيقات التي تلامس الجلد (أشرطة الساعة، وفتحات الحزام).

ج: تشطيباتنا من النحاس الطبيعي (المطلي) والنحاس العتيق خالية من النيكل. يحتوي النحاس الأساسي C26000 على آثار من النيكل (عادةً أقل من 0.1% كشوائب)، ولكن هذا أقل من حد إطلاق النيكل التوجيهي للاتحاد الأوروبي البالغ 0.5 ميكروغرام/سم²/أسبوع. ومع ذلك، من الواضح أن ثقوبنا النحاسية المطلية بالنيكل مقاس 3 مم تحتوي على النيكل على السطح وهي غير مناسبة لملامسة الجلد لفترة طويلة. بالنسبة للعملاء الذين يحتاجون إلى شهادة خالية من النيكل، تقدم Nuote Metals نسخة طبية من الثقوب النحاسية مقاس 3 مم مع طلاء خاص يغلف السطح النحاسي. يجتاز هذا الإصدار اختبار إطلاق النيكل EN 1811:2011 (النتيجة أقل من 0.1 ميكروجرام/سم²/أسبوع). حدد "الدرجة الطبية الخالية من النيكل" عند الطلب - الحد الأدنى لكمية الطلب 10000 قطعة.

س 4: ما هو العمر الافتراضي للثقوب النحاسية 3 مم؟ كيف يجب أن أقوم بتخزينها لمنع تشويهها قبل الاستخدام؟

ج: طلىفتحات نحاسية مقاس 3 مم(طبيعي أو عتيق) يتمتع بفترة صلاحية عملية تبلغ عامين عند تخزينه في أكياس أصلية مختومة عند درجة حرارة 15-25 درجة مئوية، ورطوبة أقل من 60%. ورنيش يمنع الأكسدة. وبعد مرور عامين، قد يصبح الطلاء هشًا، لكن الثقوب تظل فعالة. سوف يفقد النحاس الطبيعي غير المصقول بريقه خلال أسابيع في الهواء الرطب، وهذا أمر تجميلي ولا يؤثر على قوته. للتخزين طويل الأمد (أكثر من 6 أشهر) للثقوب النحاسية غير المصقولة مقاس 3 مم، نوصي باستخدام أكياس محكمة الغلق مفرغة الهواء تحتوي على مادة مجففة. تقدم Nuote Metals عبوات مملوءة بالنيتروجين مقابل 0.001 دولار إضافي لكل قطعة (موك 100000). تتمتع الثقوب النحاسية المطلية بالنيكل مقاس 3 مم بفترة صلاحية غير محددة بشكل أساسي في ظل الظروف العادية.

لماذا تعد شركة Nuote Metals الشريك المناسب للثقوب النحاسية مقاس 3 مم

أكثر من 10 سنوات من الخبرة في تصنيع العيينة النحاسية

تم إنتاج 50M+ 3 مم من الثقوب النحاسية حتى الآن

فرز بصري بنسبة 100% للأبعاد الحرجة

معمل داخلي لاختبار الشد والصلابة ورذاذ الملح

عينة مجانية من البرنامج - قم بالتقييم قبل الالتزام

وثائق شفافة - تقارير MTC وCoC وRoHS وCpk

الشحن العالمي – من مصنعنا إلى باب منزلك خلال 5 – 15 يومًا

اتصالنوتي ميتالزاليوم لطلب حزمة عينة من الثقوب النحاسية مقاس 3 مم أو لتلقي حزمة امتثال لملفاتك التنظيمية.
