كيف يمكنك اختيار الثقوب المناسبة للتطبيقات من ثنائي الفينيل متعدد الكلور إلى السلع الجلدية؟

الثقوب مقابل الحلقات – التمييز الذي يحدد الأداء

غالبا ما يتم استخدام المصطلحين بالتبادل. إنهم ليسوا نفس المنتج. يؤدي تحديد الخطأ إلى الإفراط في الهندسة أو الفشل المبكر.

مقارنة هيكلية

القاعدة العملية من أرضية الإنتاج لدينا: إذا كانت المادة رقيقة نسبيًا والحمل خفيف إلى متوسط، فاستخدم ثقبًا. إذا كانت المادة مصنوعة من القماش الثقيل أو الفينيل أو قماش القنب المحمل، فاستخدم حلقة معدنية. بالنسبة لكل شيء بينهما، عادةً ما يعود القرار إلى جماليات الحافة وحجم الثقب.

اختيار المواد - مطابقة العيينة للبيئة

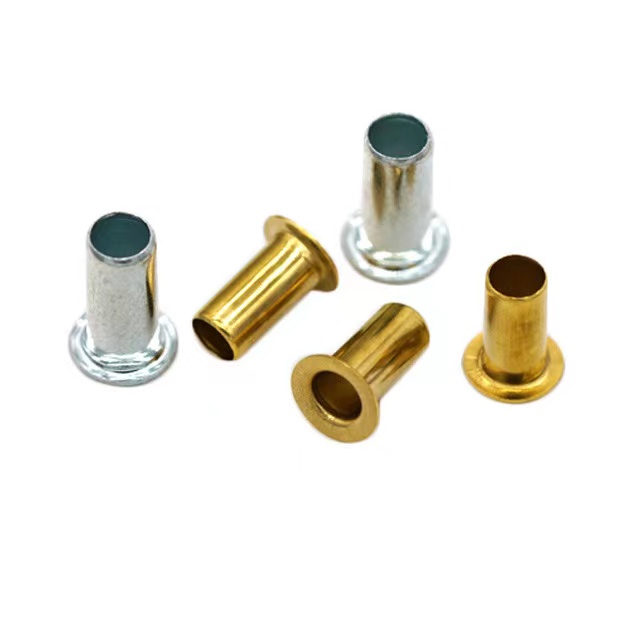

في شركة نوت ميتالز،الثقوبيتم تصنيعها في خمس مواد. كل يحل مشكلة مختلفة.

مقارنة المواد

منطق اختيارنا:نحاس للإلكترونيات حيث الموصلية والمظهر مهمان. الفولاذ المقاوم للصدأ للبيئات البحرية والكيميائية. الألومنيوم عندما يكون الوزن هو القيد. النحاس فقط عندما يكون الحد الأقصى للتوصيل غير قابل للتفاوض. الصلب عندما تهيمن التكلفة وتكون البيئة جافة.

تطبيقين من سجلاتنا

تقوية ثنائي الفينيل متعدد الكلور من خلال الفتحة (النحاس، الحافة المسطحة)

مشكلة:شهدت إحدى الشركات المصنعة للإلكترونيات التي تنتج لوحات التحكم الصناعية رفع وسادة نحاسية حول الفتحات بعد التدوير الحراري. تم استخدام الثقوب لأرجل المحولات والموصلات، وكان الضغط الميكانيكي الناتج عن التجميع ينتقل مباشرة إلى وصلة اللحام.

الحل لدينا:لقد زودناالثقوب النحاسيةمع حواف مسطحة، قطر خارجي 2.4 مم، طول البرميل 4 مم. الالثقوبتم إدخالها في الفتحات المطلية ولفها لإنشاء غلاف ميكانيكي. يمتص الجسم النحاسي ضغط التجميع، ويحمي رقائق النحاس من التقشير. تم تحديد القطر الداخلي أكبر بمقدار 0.05 مم من الرصاص المكون للسماح بإدخال سهل دون تشغيل.

نتيجة:انخفضت حالات فشل رفع الوسادة إلى الصفر خلال 12 شهرًا من الإنتاج. أضافت الشركة المصنعة العيينة إلى معيار التصميم الخاص بها لجميع الثقوب التي تحتوي على مكونات ثقيلة.

مجموعة مفصلات جهاز الصوت المحمول (النحاس المطلي بالنيكل، الحافة الملفوفة)

مشكلة:احتاجت الشركة المصنعة لمكبرات صوت Bluetooth المحمولة إلى نقطة محورية متينة ومنخفضة المستوى لآلية الحامل القابل للطي. كان السكن من بلاستيك ABS بسمك 1.8 مم. استخدم التصميم الأصلي دبوسًا فولاذيًا صغيرًا تم الضغط عليه في رأس بلاستيكي، لكن الرئيس تصدع أثناء اختبار السقوط وتآكل الدبوس في البيئات الرطبة.

الحل لدينا:لقد زودنا بالنيكل المطليالثقوب النحاسيةمع شفة ملفوفة، قطر داخلي 2.0 مم، طول البرميل 3.5 مم. تم وضع العيينة في الغلاف البلاستيكي لتكون بمثابة سطح محمل معزز لدبوس المفصلة. توفر الحافة المدرفلة سطحًا أملسًا ومنخفض المظهر لا يتداخل مع عملية الطي. يمنع طلاء النيكل التآكل ويطابق المظهر المعدني للسماعة.

نتيجة:تم اجتياز اختبار السقوط على ارتفاع 1.5 متر على الخرسانة دون حدوث أي تشققات. بعد 18 شهرًا من الإنتاج، لم تظهر مجموعة المفصلات أي تآكل أو تآكل. قام العميل بإزالة الدبوس الفولاذي بالكامل ويستخدم الآن العيينة كسطح معزز وسطح محمل.

المواصفات الفنية – ما نحتفظ به

بالنسبة لتطبيقات ثنائي الفينيل متعدد الكلور، يمكننا أن نجعل قطر الساق يصل إلى ±0.02 مم عندما يتطلب تحمل الرصاص المكون ذلك.

الثقوب – الأسئلة الشائعة

س1: متى يجب علي استخدام العيينة بدلاً من جروميت؟

ج: استخدم العيينة عندما تكون المادة رقيقة نسبيًا، ويكون الحمل خفيفًا إلى متوسطًا، وتكون اللمسة النهائية منخفضة المستوى مرغوبة. الثقوب عبارة عن مثبتات من قطعة واحدة مع نسبة شفة إلى ثقب أصغر، مما يجعلها مناسبة للملابس والسلع الجلدية والأحذية والإلكترونيات والمنتجات الورقية. استخدم جروميت عندما تكون المادة ثقيلة من القماش أو الفينيل أو قماش القنب، وتكون الفتحة أكبر من 12 مم تقريبًا. الحلقات مكونة من قطعتين (الجسم والغسالة) وتوفر تعزيزًا أكبر لتطبيقات الخدمة الشاقة. إذا كان سمك المادة أقل من 3 مم والفتحة أقل من 12 مم، فإن الثقب هو الاختيار الصحيح دائمًا تقريبًا.

س 2: ما هي التفاوتات الأكثر أهمية بالنسبة لثقوب ثنائي الفينيل متعدد الكلور؟

ج: اثنان من التفاوتات أمر بالغ الأهمية. أولاً، يجب أن يتناسب حجم القطر الداخلي للعيينة مع الرصاص المكون - عادةً ما يكون أكبر من قطر الرصاص بمقدار 0.05 مم إلى 0.20 مم للسماح بالإدخال دون ربط. ثانيًا، يجب أن يتناسب القطر الخارجي مع فتحة خلوص اللوحة، والتي عادة ما تكون أكبر بمقدار 0.03 مم إلى 0.10 مم من القطر الخارجي للثقب. إذا كانت العيينة فضفاضة جدًا في اللوحة، فلن يتم الإمساك بها؛ إذا كانت ضيقة جدًا، فقد تتسبب في تشقق اللوحة أو تشوهها أثناء الإدخال. بالنسبة للتعزيزات الهامة عبر الثقب، حدد هذه الأبعاد بشكل صريح بدلاً من الاعتماد على أحجام التجارة.

س 3: هل يمكن استخدام الثقوب في التطبيقات الخارجية أو البحرية؟

نعم، بالمواد المناسبة.فتحات من الفولاذ المقاوم للصدأ(304 للاستخدام الخارجي العام، 316 للمياه المالحة والكلوريدات) توفر أعلى مقاومة للتآكل. توفر فتحات الألومنيوم 5056 مقاومة جيدة للتآكل من الدرجة البحرية بوزن أقل. يعمل النحاس بشكل جيد في المياه العذبة والظروف المعتدلة ولكن يمكن أن يتحلل في رش الملح المستمر. يشكل النحاس طبقة واقية ويناسب أعمال الأسقف والتراث. يجب أن يكون الفولاذ مطليًا ولا ينصح بالتعرض للرطوبة لفترة طويلة. بالنسبة لتجميعات النسيج الساحلية أو البحرية، حدد 316 من الفولاذ المقاوم للصدأ أو 5056 من الألومنيوم.

Q4: ما هو موك والمهلة الزمنية للثقوب من Nuote Metals؟

ج: لدينا موك القياسي هو 20000 قطعة لأحجام المخزون. بالنسبة للطلبات الأولى أو عمليات تشغيل العينات، فإننا نستوعب كميات أقل - تصل إلى 5000 قطعة. نحن نقدم عينات مجانية للأحجام المخزنة؛ أنت تدفع فقط رسوم البريد السريع. المهلة الزمنية: 3-5 أيام لأحجام المخزون؛ 15-20 يومًا للأحجام غير القياسية بما في ذلك الأدوات المخصصة. تشتمل كل دفعة على شهادة المواد وتقرير فحص الأبعاد وإعلان RoHS. لقد زودناالثقوبللعملاء في أكثر من 40 دولة. شهادة الأيزو 9001:2015.
