هل المسامير النصف أنبوبية هي أكثر أدوات التثبيت التي لا تحظى بالتقدير في التصنيع الحديث؟

هناك تحول غريب يحدث في مختلف قطاعات التصنيع. بعد سنوات من الترويج القوي للمسامير العمياء، والمسامير ذاتية الثقب، والربط اللاصق، يعود العديد من مهندسي الإنتاج بهدوء إلى أداة التثبيت التي كانت موجودة منذ أكثر من قرن: البرشام النصف أنبوبي. في Nuote Metals، لاحظنا زيادة ملحوظة في الاستفسارات والطلبات لهذا النوع من أدوات التثبيت على مدار الـ 18 شهرًا الماضية - خاصة من صناعات السيارات والأثاث والإلكترونيات.

هذا ليس اتجاها يحركه الحنين. وتشير البيانات إلى إعادة تقييم عملية لما ينجح فعلياً على أرض الإنتاج.

الأرقام وراء العودة

وفقًا لبيانات مبيعاتنا الداخلية في Nuote Metals، فإن طلباتنصف المسامير الأنبوبيةبنسبة 30% تقريباً في النصف الثاني من عام 2024 مقارنة بنفس الفترة من العام السابق. وجاءت غالبية هذه الأوامر من:

• موردي المكونات الداخلية للسيارات
• مصنعي الأثاث المكتبي والجلوس
• خطوط تجميع مساكن الأجهزة
• مصنعي لوحات التحكم الالكترونيه

قام أحد موردي السيارات الرئيسيين مؤخرًا باستبدال المشابك البلاستيكية بمسامير نصف أنبوبية في خط تجميع مقاعدهم. انخفض معدل الفشل المبلغ عنه من 1.2% إلى 0.08% لكل 1000 تجميع.

وفي حالة أخرى، أبلغ أحد مصنعي الأثاث عن زيادة بنسبة 20% في إنتاج الإنتاج بعد التحول من تجميعات البراغي والصواميل إلى المسامير الخاصة بنا على خطوط إطار الكراسي الخاصة بهم.

لماذا الآن؟ المزايا العملية

إن العودة إلى المسامير النصف أنبوبية لا تعتمد على الحملات التسويقية. وهي مدفوعة بثلاث مزايا قابلة للقياس تؤثر بشكل مباشر على نتائج الإنتاج.

قوة الإعداد المنخفضة تعني تجميع أسرع

يتطلب البرشام الأنبوبي النصفي ما يقرب من ربع قوة الإعداد مقارنة بالبرشام الصلب من نفس القطر. وهذا يعني أدوات تعمل بالهواء المضغوط أخف وزنًا، وتقليل إجهاد المشغل، ودورات صيانة أقل للمكابس. بالنسبة للخطوط الآلية، يُترجم هذا إلى أوقات دورة أسرع.

على عكس البراغي التي يمكن أن تتراجع تحت الاهتزاز، فإنها تخلق وصلة دائمة. وعلى عكس المواد اللاصقة، فإن أدائها لا يتدهور مع تغيرات درجة الحرارة أو الرطوبة. يتوسع الانتزاع الذي يتكون من الذيل المجوف بشكل موحد، مما يخلق قوة تثبيت يمكن التنبؤ بها والتي تظل ثابتة عبر آلاف التجميعات.

القدرة المحورية

نظرًا لأن تورم البرشام يقتصر على الذيل فقط، يمكن ضبط نصف المسامير الأنبوبية بشكل فضفاض عند الحاجة. وهذا يجعلها مناسبة للمفصلات، وآليات الطي، والتجمعات الدوارة - وهي التطبيقات التي تفشل فيها أدوات التثبيت الدائمة الأخرى.

المفاهيم الخاطئة الشائعة التي نواجهها

على الرغم من تاريخها الطويل،نصف المسامير الأنبوبيةغالبا ما يساء فهمها. فيما يلي ثلاثة مفاهيم خاطئة نتناولها بانتظام في Nuote Metals.

المفهوم الخاطئ 1: "إنها أضعف من المسامير الصلبة"

وهذا صحيح فقط إذا قارنا نفس القطر. ومع ذلك، يحتفظ البرشام الأنبوبي النصفي بنسبة 80-95% من قوة القص للبرشام الصلب بينما يتطلب التثبيت قوة أقل بكثير. بالنسبة لغالبية التطبيقات الصناعية، هذه القوة أكثر من كافية. تعتبر المقايضة مواتية: قوة أقل قليلاً للتثبيت بشكل أسرع بشكل كبير.

المفهوم الخاطئ 2: "إنها مخصصة للمواد اللينة فقط"

يتم استخدامها بشكل شائع في تجميعات الجلود والنسيج والبلاستيك. ولكنها توجد أيضًا في بطانات فرامل السيارات، وواجهات القابض، والديكورات الداخلية للطائرات. يحدد اختيار المواد - الفولاذ أو الفولاذ المقاوم للصدأ أو النحاس أو النحاس أو الألومنيوم - القوة النهائية والملاءمة. نوع التثبيت نفسه ليس هو العامل المقيد.

المفهوم الخاطئ 3: "التثبيت يتطلب معدات باهظة الثمن"

يمكن ضبطها باستخدام أدوات يدوية أو مسدسات برشام هوائية أو مكابس هيدروليكية. بالنسبة للإنتاج بكميات كبيرة، تتوفر أنظمة التثبيت المدارية الآلية. إن استثمار رأس المال مشابه أو أقل من طرق التثبيت الآلية الأخرى.

تطبيقات حقيقية من سجلات المصنع

تجميع مقاعد السيارات

تعاملت إحدى الشركات المصنعة لمقعد السيارة مع Nuote Metals بمشكلة متكررة: كانت المشابك البلاستيكية المستخدمة لتأمين الفينيل المدعوم بالرغوة تنكسر أثناء التثبيت وتفشل أثناء التدوير الحراري. وبلغت نسبة الرفض 1.2%.

نوصي بمسامير نصف أنبوبية ذات رأس عالمي مقاس 4 مم من الفولاذ المطلي بالزنك. تم تثبيت المسامير باستخدام مكبس هوائي، مع وقت إعداد يبلغ حوالي 0.6 ثانية لكل برشام. بعد التركيب، خضعت المقاعد لاختبارات التدوير الحراري من -20 درجة مئوية إلى 80 درجة مئوية واختبار الدخول/الخروج المتكرر.

وانخفض معدل الرفض إلى 0.08%. قامت الشركة المصنعة منذ ذلك الحين بتحويل جميع خطوط تقليم المقاعد إلى المسامير الخاصة بنا وأبلغت عن انخفاض بنسبة 15% في وقت التثبيت لكل مقعد.

آلية قفل القفل الصناعي

تطلبت الشركة المصنعة للقفل برشامًا لتأمين لوحة القفل الداخلية داخل جسم مصبوب بالزنك. كان ثقب الخلوص في الجسم أكبر من ساق البرشام، وكانت الغسالة الثانوية تضيف خطوات تجميع وتكلفة غير ضرورية.

قمنا بتزويد 304 رأس تروس نصف أنبوبي من الفولاذ المقاوم للصدأ بقطر ساق 4 مم وطول البرميل 6 مم. قام رأس الجمالون - الذي يبلغ قطره 2.2 إلى 2.8 ضعف الساق - بسد الثقب الكبير ومنع السحب دون الحاجة إلى غسالة منفصلة.

اجتاز القفل 50000 اختبار دورة دون أي ارتخاء. ألغى العميل الغسالة الثانوية وقلل وقت التجميع بمقدار 12 ثانية لكل وحدة.

المعلمات الفنية – معايير مصنعنا

في Nuote Metals، نقوم بتصنيع المسامير وفقًا للمواصفات التالية.

نطاق الأبعاد

المواد المتاحة

اعتبارات التثبيت

تحضير الحفرة

يجب أن يكون قطر الثقب أكبر بمقدار 0.05-0.10 مم من ساق البرشام. يؤدي الثقب الكبير الحجم إلى تكوين انتزاع غير متساوٍ. يمكن للثقب الصغير أن يقسم الذيل المجوف.

أدوات الإعداد

يمكن ضبطها باستخدام:

• إعداد المطرقة اليدوية (حجم منخفض)
• بنادق برشام هوائية (متوسطة الحجم)
• مكابس هيدروليكية أو هوائية (حجم كبير)
• أنظمة التثبيت المدارية الآلية (حجم كبير جدًا)

نقاط مراقبة الجودة

• الفحص البصري لتشكيل الانتزاع
• اختبار قوة السحب حسب مواصفات التطبيق
• مراقبة الاتساق على الخطوط الآلية

نصف المسامير الأنبوبية – الأسئلة الشائعة

س1: ما الفرق بين المسامير الأنبوبية النصفية والكاملة؟

ج: الفرق هو عمق المقطع المجوف. يحتوي البرشام الأنبوبي النصفي على تجويف مجوف يمتد فقط بنسبة 30-50% من طول الساق من نهاية الذيل. البرشام الأنبوبي الكامل مجوف في جميع أنحاء الساق. إنها توفر قوة قص أعلى (80-95% من المواد الصلبة) مع تقليل قوة الإعداد بحوالي 70%. توفر المسامير الأنبوبية الكاملة 50-70% فقط من قوة البرشام الصلبة. بالنسبة للتطبيقات التي تتطلب سعة تحميل مع تجميع عالي السرعة - مثل بطانات فرامل السيارات أو إطارات الأثاث - فإن المسامير الأنبوبية النصفية هي الاختيار الصحيح.

س2: هل يمكن استخدامها كنقاط محورية أو للمفاصل السائبة؟

نعم. يمكن تثبيتها بشكل فضفاض حسب التطبيق. نظرًا لأن تورم البرشام يكون عند الذيل فقط، فيمكن أن يعمل كنقاط محورية حيث تفضل الحركة. وهذا يجعلها مثالية للمفصلات وآليات الطي والتجمعات الدوارة. تشمل التطبيقات محاور الأثاث، والوصلات الطرفية الكهربائية، والروابط الميكانيكية. يمكن التحكم في ضغط الإعداد لتحقيق الضيق المطلوب.

س 3: كيف تضمن شركة Nuote Metals الجودة المتسقة عبر عمليات الإنتاج الكبيرة؟

ج: في شركة Nuote Metals، تبدأ مراقبة الجودة في مرحلة المواد الخام. يمكن إرجاع كل دفعة إلى شهادة المطحنة. أثناء الإنتاج، نقوم بإجراء عمليات فحص الأبعاد على فترات زمنية محددة - عادةً 10 عينات لكل 1000 قطعة. نقيس قطر الساق وطول البرميل وقطر الرأس والعمق المجوف. يتضمن الفحص النهائي اختبار تشكيل الإحكام على عينات تمثيلية. كما نقدم أيضًا الوثائق الكاملة، بما في ذلك تقارير الفحص وشهادات المطاحن وإقرارات RoHS، مع كل شحنة.

عودة محسوبة إلى التكنولوجيا التي أثبتت جدواها

نصف المسامير الأنبوبيةليست حلا جديدا. إنها حل مثبت يوفر مزايا قابلة للقياس مقارنة بالعديد من البدائل لتطبيقات معينة. يبدو أن الاتجاه الحالي نحو زيادة استخدامها مدفوع باعتبارات عملية: انخفاض قوة الإعداد، وجودة المفاصل المتسقة، والملاءمة لكل من التطبيقات الهيكلية والمحورية.

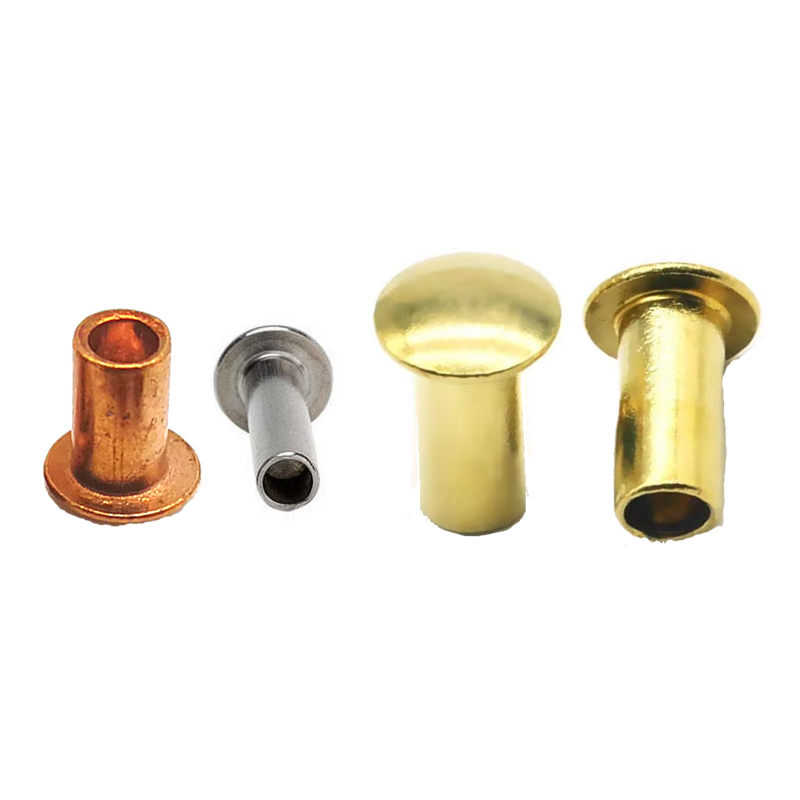

في Nuote Metals، نواصل تصنيعها من الفولاذ والفولاذ المقاوم للصدأ والنحاس والألومنيوم، مع أنماط الرأس بما في ذلك المسطحة والدائرية والغاطسة والجمالون والعالمية والمقلاة. تضمن شهادة ISO 9001:2015 لدينا إمكانية التتبع واتساق الجودة.

لا يزال المثبت الذي خدم التصنيع لأكثر من قرن من الزمان خيارًا مناسبًا في التجميع الحديث.
