هل المسامير الأنبوبية DIN 7340 هي الحل الدقيق لاحتياجات التجميع خفيفة الوزن لديك؟

عندما يصل مهندس ألماني إلىبرشام أنبوبيمن المحتمل أنهم يحددون DIN 7340. لقد كان هذا المعيار هو العمود الفقري لتصنيع البرشام المجوف الدقيق في أوروبا لعقود من الزمن. في Nuote Metals، نحن ننتجDIN 7340 المساميرللعملاء الذين يطلبون أبعادًا دقيقة وسمك جدار ثابتًا وأداءً موثوقًا.

يشرح هذا الدليل ما يحدده DIN 7340 فعليًا، وكيفية قراءة تعيين DIN 7340، وأين تتفوق هذه المسامير على البدائل العامة.

ما هو بالضبط DIN 7340؟

DIN 7340 هو معيار صناعي ألماني يحدد المسامير الأنبوبية المقطوعة من الأنابيب المسحوبة غير الملحومة. يغطي المعيار الأقطار الاسمية من 1 مم إلى 10 مم ويحدد شكلين للرأس: النموذج A (رأس مسطح/مقلاة) والشكل B (رأس مستدير مخرش). الإصدار الحالي هو DIN 7340:2011-03.

الفرق الرئيسي بين المسامير الأنبوبية DIN 7340 والمسامير المجوفة الأخرى هو عملية التصنيع. على عكس المسامير المجوفة التي يتم إنتاجها عن طريق السحب العميق (الذي يخلق شكلًا يشبه الكوب)،DIN 7340 المساميرمصنوعة من أنابيب دقيقة مرسومة بشكل سلس. وهذا يضمن أن يكون كلا القطرين الداخلي والخارجي أسطوانيًا تمامًا مع سمك جدار ثابت.

كيفية قراءة تعيين DIN 7340

يحدد المعيار اصطلاح تسمية واضحًا. يتم تضمين كل معلمة في رقم الجزء:

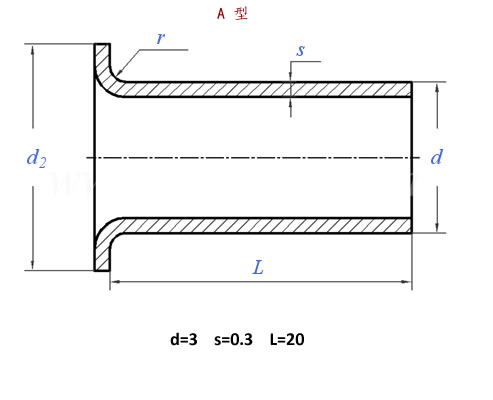

RN A 3 × 0.3 × 20 DIN 7340 Cu

نظام التسمية هذا يعني عدم وجود أي غموض. يشير المشتري في ألمانيا والشركة المصنعة في الصين إلى نفس البرشام تمامًا.

التطبيقات الشائعة للمسامير الأنبوبية DIN 7340

لأنDIN 7340 المساميريتم تصنيعها من أنابيب دقيقة ذات سمك جدار ثابت، وهي مناسبة تمامًا للتطبيقات التي يكون فيها التجويف الداخلي النظيف مهمًا.

التغذية الكهربائية من خلال وتجميع ثنائي الفينيل متعدد الكلور

يسمح المركز المجوف للبرشام الأنبوبي DIN 7340 بمرور الأسلاك. يعد هذا مفيدًا لنقاط التأريض لثنائي الفينيل متعدد الكلور، والتوصيلات الطرفية، وتطبيقات التغذية الكهربائية حيث تكون المساحة محدودة. تعتبر المسامير DIN 7340 النحاسية المطلية بالقصدير شائعة بشكل خاص في التوصيلات القابلة للحام.

السلع الجلدية والحقائب والأحذية

تعتمد صناعات الأزياء والجلود بشكل كبير على مسامير DIN 7340 لفتحات الأحزمة، وتعزيزات الحقائب، وثقوب الأحذية، وملحقات الأشرطة. قوة الإعداد المنخفضة المطلوبة للمسامير الأنبوبية تمنع تلف المواد الناعمة مثل الجلد والنسيج.

مكونات السيارات والفضاء

تُستخدم مسامير DIN 7340 في التصميمات الداخلية للسيارات، وتجميعات قنوات التدفئة والتهوية وتكييف الهواء (HVAC)، وتركيبات الإضاءة، وتطبيقات الطيران غير الهيكلية حيث يكون تقليل الوزن ومقاومة التآكل من الأولويات.

التطبيقات الصناعية والآلات

تعتبر درجات السلم، والمرفقات الإلكترونية، وزعانف المبادل الحراري، وإطارات الأثاث كلها أمثلة حيث توفر المسامير الأنبوبية DIN 7340 وصلة دائمة فعالة من حيث التكلفة.

خيارات المواد والاختيار

يسمح DIN 7340 بمواد أساسية متعددة. يلخص الجدول أدناه الخيارات الشائعة والتطبيقات الأكثر ملائمة لها.

توفر المسامير المتوافقة مع DIN 7340 المصنوعة من الأنابيب المسحوبة ميزة على المسامير المجوفة المسحوبة بعمق: يضمن الشكل الأسطواني سمكًا موحدًا للجدار، وهو ما يترجم إلى تشكيل لفة يمكن التنبؤ به أثناء التثبيت.

مواصفات الأبعاد - النموذج أ مقابل النموذج ب

النموذج أ (رأس مسطح/مقلاة)

يتميز النموذج A برأس مسطح ذو مظهر جانبي منخفض. إنه التكوين الأكثر شيوعًا للتثبيت للأغراض العامة حيث يكون التشطيب المسطح أو المنخفض مقبولاً.

أبعاد المثال للنموذج أ (الرأس المسطح):

تتبع تفاوتات النموذج A بشكل عام ±0.05 مم لقطر الساق و±0.10 مم لقطر الرأس.

النموذج B (رأس مستدير مخرش/ملفوف)

يتميز النموذج B بمظهر رأس مستدير. توفر الحافة المدرفلة مظهرًا نهائيًا وغالبًا ما يتم اختيارها للتطبيقات المرئية أو عندما تكون هناك حاجة إلى تشطيب أكثر زخرفية.

على سبيل المثال، تعرض قائمة كتالوج Würth برشامًا فولاذيًا من النوع B مع طلاء الزنك: d1 = 8 مم، قطر الرأس = 12 مم، ارتفاع الرأس = 1.4 مم، الطول = 8 مم، الوزن = 1.500 جم.

قد يتضمن النموذج B أيضًا تخريشًا على الرأس لتحسين الإمساك في بعض التطبيقات، على الرغم من أن هذا يختلف حسب الشركة المصنعة.

التثبيت - ما الذي يصلح لـ DIN 7340 Rivets

يتطلب ضبط البرشام الأنبوبي بشكل صحيح الانتباه إلى ثلاثة متغيرات: حجم الثقب وطول البرشام والأدوات.

حجم الثقب

يجب أن يكون حجم الحفرة بشكل صحيح. يوصى بخلوص لا يزيد عن +0.10 ملم فوق القطر الخارجي (d1). إذا كان الثقب كبيرًا جدًا، فسيتم ربط الأنبوب داخليًا قبل أن يتشكل الرأس. إذا كانت الفتحة ضيقة جدًا، فقد ينكسر الجدار الرقيق.

حساب طول البرشام

للحصول على حسم قياسي، يكون طول البرشام المطلوب هو:

سمك المادة الإجمالي + (0.5 إلى 0.7) × d1

مثال: ربط ورقتين بسمك إجمالي 2.0 مم مع برشام بقطر 3 مم:

الطول = 2.0 + (0.6 × 3.0) = 3.8 ملم.

يؤدي استخدام الكثير من الطول إلى انتزاع فوضوي وغير مستقر. استخدام القليل جدًا يعني أن التجعيد لا يمكن أن يتشكل بشكل صحيح.

الأدوات

استخدم دائمًا لكمة حرق فولاذية مصقولة ومقواة. يجب تصميم قالب التثبيت لتوسيع عمود البرشام تدريجيًا لمنع التواء. يؤدي تشكيل القالب بتوهج تدريجي بدلاً من الكتف الحاد إلى إنتاج لفة موحدة بزاوية 360 درجة.

الجودة والشهادات

تتم صيانة DIN 7340 بواسطة مثبتات لجنة معايير DIN (FMV). تتم مراجعة المعيار وتحديثه بشكل دوري، مع كون إصدار 2011 هو الإصدار الحالي.

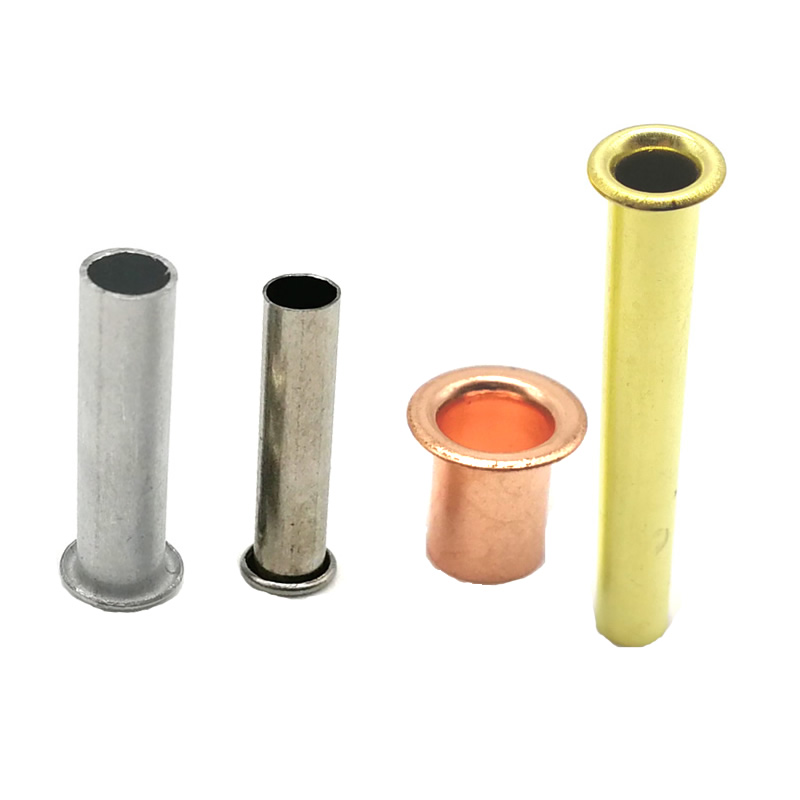

شركة Nuote للمعادنDIN 7340 المساميرمن الفولاذ والفولاذ المقاوم للصدأ والنحاس والألمنيوم والنحاس، مع تشطيبات تشمل السادة والمطلية بالنيكل والقصدير. يمكن تصميم الأحجام خصيصًا لرسومات العملاء. تعمل الشركة بشهادة ISO 9001:2015، مع فحص مراقبة الجودة بنسبة 100% قبل الشحن. تتوفر عينات مجانية للأحجام المخزنة، مع موك من 20000 قطعة للطلبات القياسية.

يتم تصنيع المسامير المتوافقة مع DIN 7340 من أنابيب مسحوبة بشكل غير ملحوم، مما يوفر سمك جدار أكثر اتساقًا مقارنة بالبدائل المسحوبة بعمق. ينطبق هذا على التطبيقات التي يجب أن يظل فيها التجويف الداخلي نظيفًا لمرور الأسلاك أو حيث يكون تكوين اللفة الموحد أمرًا بالغ الأهمية.

البدء باستخدام المسامير DIN 7340

إذا قمت بتحديد حالياDIN 7340 المساميرأو تفكر في التحول إلى برشام أنبوبي موحد لتجميعك، فإن أسرع مسار هو طلب العينات.

قم بتوفير إجمالي سمك مجموعة المواد وقطر الساق المطلوب (d1) والمادة المفضلة. ستقوم Nuote Metals بحساب الطول الموصى به وترسل لك عينات للاختبار.
