لماذا تعتبر المسامير الأنبوبية الاختيار الذكي للتجميع السريع والموثوق والفعال من حيث التكلفة؟

عندما يحتاج خط التجميع إلى ضم آلاف المكونات في الساعة، فإن كل ثانية وكل سنت مهم. المسامير الصلبة قوية ولكنها بطيئة في التثبيت. تؤدي البراغي والصواميل إلى ظهور أجزاء مفككة وخطر ارتخاء الاهتزاز. توفر المسامير الأنبوبية مسارًا متوسطًا مثبتًا: فهي يتم تركيبها بسرعة، وتبقى آمنة، وتكلف أقل من معظم البدائل. أنتجت شركة Nuote Metals الملايين من المسامير الأنبوبية للصناعات التي تتطلب جودة ثابتة وبسرعة عالية.

يغطي هذا الدليل كل ما يحتاج المحترف لمعرفته حول المسامير الأنبوبية - بدءًا من التعريفات الأساسية وحتى معايير الاختيار المتقدمة.

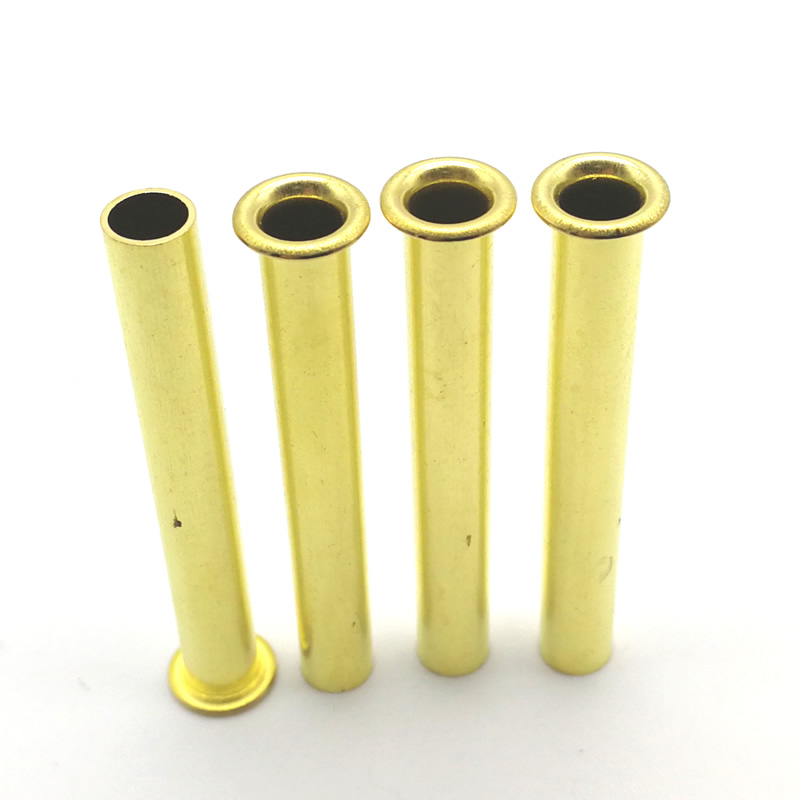

ما هي المسامير الأنبوبية؟ تعريف واضح

المسامير الأنبوبية عبارة عن أداة تثبيت ميكانيكية دائمة ذات رأس مُشكل مسبقًا في أحد طرفيها وساق مجوفة تمتد إما جزئيًا أو كليًا عبر الجسم. يقلل القسم المجوف من حجم المعدن الذي يجب تشويهه أثناء التثبيت، مما يسمح بتثبيت البرشام بقوة أقل بكثير من البرشام الصلب من نفس القطر.

الخصائص الأساسية للمسامير الأنبوبية

تصميم ساق مجوف: يقلل من قوة الإعداد بنسبة 30-60% مقارنة بالمسامير الصلبة

المفصل الدائم: بمجرد دحرجته، لا يتم فك الوصلة تحت الاهتزاز

مطلوب الوصول على الوجهين: يجب أن يكون كلا طرفي البرشام قابلين للوصول للإعداد

أوقات الدورة السريعة: ما يصل إلى 150-200 قطعة في الدقيقة على المعدات الآلية

لمسة نهائية نظيفة: يخلق الذيل الملفوف سطحًا أملسًا وخاليًا من الاختباء

نوتي ميتالزتقوم بتصنيع المسامير الأنبوبية وشبه الأنبوبية الكاملة، مما يسمح للعملاء باختيار نسبة القوة إلى القوة الدقيقة التي تتطلبها تطبيقاتهم.

المسامير الأنبوبية الكاملة مقابل المسامير شبه الأنبوبية - الاختلافات الرئيسية

يستخدم العديد من المشترين مصطلح المسامير الأنبوبية على نطاق واسع، لكن المواصفات الهندسية تتطلب تمييزًا دقيقًا بين التصميمات الأنبوبية الكاملة وشبه الأنبوبية.

ميزة	برشام أنبوبي كامل	برشام نصف أنبوبي
عمق جوفاء	100% من طول الساق	20-40% من طول الساق (نهاية الذيل فقط)
قوة الإعداد	الأقل (40-60% أقل من المادة الصلبة)	معتدل (30-50% أقل من الصلبة)
قوة القص	50-70% من البرشام الصلب	80-95% من البرشام الصلب
تطبيقات نموذجية	مواد ناعمة، زخارف زخرفية، تجميعات خفيفة الوزن	بطانات الفرامل، المفصلات، الأثاث، وصلات التحميل المتوسط
نطاق سمك المواد	رفيع إلى متوسط ​​(0.5-4.0 مم)	متوسطة إلى سميكة (1.0-8.0 مم)

يقع كلا النوعين ضمن فئة المسامير الأنبوبية. توصي Nuote Metals بأنبوبي كامل للوظائف منخفضة التحميل وعالية السرعة وشبه أنبوبي حيث يتطلب الأمر قدرًا أكبر من السلامة الهيكلية.

أنماط الرأس وتكوينات المسامير الأنبوبية

نوتي ميتالزتنتج المسامير الأنبوبية في مجموعة متنوعة من أشكال الرأس لتتناسب مع متطلبات التجميع المختلفة والتفضيلات الجمالية.

أنماط الرأس الشائعة

نمط الرأس	مظهر	أفضل تطبيق
رأس مسطح	ملف تعريف منخفض، شفة واسعة	الصفائح المعدنية، العلب البلاستيكية، بطانات الفرامل
الرأس البيضاوي	مقبب قليلاً، لمسة نهائية ناعمة	الأثاث والأمتعة والمفاصل الخارجية المرئية
رأس غاطس	دافق مع السطح	لوحات الفضاء الجوي، ومرفقات الالكترونيات
رأس مستدير	قبة عالية، مظهر برشام كلاسيكي	المعدات الثقيلة والآلات الزراعية
رأس الجمالون	سطح محمل واسع جدًا	المواد الناعمة (الخشب، الجلد، المطاط)

التكوينات المخصصة المتاحة

نوع الكتف: ساق متدرجة للوظائف المحورية أو الفاصلة

المسامير المتدرجة: قطر ساق متغير للأكوام متعددة الطبقات

المسامير المحفزة: شوكات صغيرة على الجانب السفلي لعض المواد الناعمة

المواد والتشطيبات للمسامير الأنبوبية

يعتمد أداء المسامير الأنبوبية بشكل كبير على اختيار المواد.نوتي ميتالزتقدم مجموعة كاملة من المعادن والمعالجات السطحية.

خيارات المعادن الأساسية

الفولاذ منخفض الكربون (C1008، C1010): قوة عالية واقتصادية وتتطلب طلاء لمقاومة التآكل. تستخدم في صناعة السيارات والصناعات العامة.

الفولاذ المقاوم للصدأ (304، 316): مقاومة ممتازة للتآكل، ومتانة عالية. مثالية للمعدات البحرية والطبية وتجهيز الأغذية.

الألومنيوم (1100، 5056، 6061): خفيف الوزن، ومقاوم للتآكل بشكل طبيعي. شائع في مجال الطيران والالكترونيات الاستهلاكية.

النحاس (C2600, C2700): موصلية جيدة ولون ذهبي جذاب. تستخدم في المحطات الكهربائية والأجهزة الزخرفية.

النحاس: موصلية كهربائية وحرارية فائقة. توجد في المحولات ومكونات التأريض والمبادلات الحرارية.

التشطيبات السطحية

ينهي	ملكيات	الاستخدام النموذجي
طلاء الزنك	الحماية الأساسية من التآكل، بتكلفة منخفضة	قطع غيار السيارات الداخلية والأجهزة
طلاء النيكل	مقاومة للتآكل مشرقة وناعمة ومعتدلة	إلكترونيات مرئية، مثبتات زخرفية
طلاء القصدير	سطح قابل للحام	التوصيلات الكهربائية، تجميعات ثنائي الفينيل متعدد الكلور
التخميل	بالنسبة للفولاذ المقاوم للصدأ فقط، يزيل الحديد الحر	الأجهزة الطبية، معدات غرف الأبحاث
أنودة	بالنسبة للألمنيوم، طبقة صلبة مقاومة للاهتراء	الفضاء الجوي، والعتاد في الهواء الطلق

الصناعات والتطبيقات الرئيسية للمسامير الأنبوبية

لأنالمسامير الأنبوبيةتوفر إعدادًا سريعًا وتثبيتًا موثوقًا به، ويتم استخدامها في العديد من قطاعات التصنيع. قامت شركة Nuote Metals بتزويد هذه المثبتات للتطبيقات التالية.

صناعة السيارات

مجموعات حذاء الفرامل والوسادة

القابض الذي يواجه المرفقات

نقاط تثبيت حزام الأمان

تثبيت القطع الداخلية

وصلات مخمد التدفئة والتهوية وتكييف الهواء (HVAC).

الأثاث والنجارة

مفاصل إطار الكرسي والطاولة

تثبيت شريحة الدرج

محاور آلية قابلة للطي

شرائط تنجيد التنجيد

السلع الاستهلاكية والأمتعة

ملحقات مقبض الحقيبة

تجميعات مفصلات الكمبيوتر المحمول والكمبيوتر اللوحي

مساكن أجهزة المطبخ

المسامير غلاف أداة السلطة

الالكترونيات والكهربائية

محطات التتابع والتبديل

لقط المحولات الأساسية

اتصالات حزمة البطارية

مواجهات دعم ثنائي الفينيل متعدد الكلور

الأجهزة الطبية

محاور دعامة العظام

مفاصل الأدوات الجراحية

آليات تعديل سرير المستشفى

إطارات المعدات التشخيصية

المنتجات الجلدية والنسيجية

تعزيزات ثقب الحزام

ملحقات حزام الحقيبة وحقيبة الظهر

معدات السروج والفروسية

تعزيز العيينة من القماش والقماش المشمع

مزايا استخدام المسامير الأنبوبية

لماذا يختار المصنعونالمسامير الأنبوبيةزيادةالمسامير الصلبةأو المسامير العمياء أو السحابات الملولبة؟ يسلط Nuote Metals الضوء على الفوائد التالية.

ميزة	توضيح
قوة التثبيت منخفضة	أقل بنسبة 30-60% من المسامير الصلبة، مما يقلل من إجهاد المشغل وتآكل الأدوات
إعداد عالي السرعة	يمكن للأنظمة الآلية تركيب 150-200 برشام في الدقيقة
مشترك دائم	لا يوجد تخفيف للخيط تحت الاهتزاز أو التحميل الدوري
مظهر نظيف	الذيل الملفوف أملس ومتماسك، ولا توجد حواف حادة
توفير المواد	يستخدم التصميم المجوف مواد خام أقل من المسامير الصلبة
لا توجد أجهزة ثانوية	لا حاجة إلى غسالات أو صواميل أو غسالات قفل
سهولة الفحص البصري	يمكن رؤية اللفة المشكلة بشكل صحيح على الفور

كيفية اختيار البرشام الأنبوبي المناسب لمجموعتك

يتضمن اختيار المسامير الأنبوبية الصحيحة تقييم خمس معلمات رئيسية.

1. سمك كومة المواد

قم بقياس السماكة الإجمالية لجميع الطبقات المراد ضمها

بالنسبة للمسامير الأنبوبية الكاملة: الطول = سماكة المكدس + 0.5-1.0 مم

بالنسبة للمسامير شبه الأنبوبية: الطول = سمك الكومة + 0.8-1.2 × قطر الساق

2. متطلبات التحميل

أحمال القص: يفضل استخدام المسامير شبه الأنبوبية

أحمال الشد (السحب للخارج): مسامير أنبوبية كاملة ذات حواف كبيرة

الأحمال المختلطة: شبه أنبوبي برأس الجمالون

3. الظروف البيئية

تجفيف داخلي: فولاذ مطلي بالزنك

الرطوبة الخارجية: الفولاذ المقاوم للصدأ أو الألومنيوم المؤكسد

التعرض للمياه المالحة: 316 من الفولاذ المقاوم للصدأ أو النحاس

درجة حرارة عالية (أكثر من 150 درجة مئوية): الفولاذ أو الفولاذ المقاوم للصدأ

4. حجم الإنتاج

مقدار	طريقة الإعداد الموصى بها
منخفض (أقل من 5000)	الصحافة اليدوية أو الهوائية
متوسطة (5,000-50,000)	الصحافة الهوائية أو المؤازرة
عالية (أكثر من 50000)	نظام التثبيت التلقائي بالكامل

5. جودة تحضير الثقب

يجب أن يكون قطر الثقب أكبر بمقدار 0.05-0.10 مم من ساق البرشام

فتحات خالية من النتوءات تمنع التشقق أثناء تشكيل اللفة

يوصى بإزالة الحواف من كلا الجانبين للمواد التي يزيد سمكها عن 1.5 مم

أفضل ممارسات تركيب المسامير الأنبوبية

يعد الإعداد المناسب أمرًا ضروريًا لتحقيق الأداء المتوقع من المسامير الأنبوبية.نوتي ميتالزتوصي بالعملية التالية.

التثبيت خطوة بخطوة

تحضير الثقب - حفر أو ثقب لتصحيح القطر؛ إزالة جميع نتوءات

أدخل البرشام - ضع الرأس على الجانب الذي يمكن الوصول إليه، مع ظهور الذيل المجوف

دعم الرأس – استخدم سندانًا مسطحًا أو مقعرًا يتناسب مع شكل الرأس

تطبيق القوة المحورية – استخدم مكبس البرشام، أو أداة المطرقة، أو أداة الضبط الآلي

راقب اللفة - يجب أن يلتف الذيل المجوف للخارج بالتساوي دون أن يتشقق

التحقق من الوصلة - يجب أن يكون الرأس الملفوف موحدًا ومتصلًا بالمادة بإحكام

عيوب التثبيت الشائعة وحلولها

عيب	السبب المحتمل	الإجراء التصحيحي
لفة متصدع	القوة المفرطة أو برشام بقوة كبيرة	تقليل ضغط الإعداد. التحقق من صلابة المواد
لفة خارج المركز	لكمة غير محاذاة أو برشام عازمة	إعادة تنظيم الأدوات؛ التحقق من استقامة برشام
لفة غير كافية	برشام قصير جدًا أو القوة منخفضة جدًا	زيادة طول البرشام أو ضبط الضغط
لفة بالارض	القوة عالية جدًا أو السندان غير صحيح	تقليل القوة. استخدم ملف تعريف السندان الصحيح
انقسام عرقوب	الثقب صغير جدًا أو حجم البرشام كبير جدًا	تحقق من قطر الثقب وتسامح البرشام

نوتي ميتالزيوفر مخططات إعداد مفصلة وتوصيات الأدوات لكل حجم برشام ومجموعة المواد.

【المسامير الأنبوبية】الأسئلة الشائعة - الإجابة على الأسئلة الشائعة

س1: ما الفرق بينالمسامير الأنبوبيةوالمسامير العمياء (المسامير البوب)؟

ج: الفرق الأكثر أهمية هو الوصول إلى التثبيت. تتطلب المسامير الأنبوبية الوصول إلى جانبي المفصل: جانب واحد لدعم الرأس، والآخر لتشكيل الذيل الملفوف. تم تصميم المسامير المسدودة (التي تسمى غالبًا المسامير المنبثقة) للتركيب على جانب واحد: يتم إدخالها من جانب واحد، ويتم سحب شياق عبر الجسم لتوسيع الجانب الأعمى. توفر المسامير الأنبوبية عمومًا قوة قص أعلى ومظهرًا نهائيًا أنظف من المسامير العمياء ذات القطر نفسه. ومع ذلك، إذا كانت مجموعتك تحتوي على أقسام مغلقة حيث لا يمكنك الوصول إلى الجانب الخلفي، فإن المسامير العمياء هي الخيار الوحيد. تقوم شركة Nuote Metals بتصنيع عائلتي المنتجات. بالنسبة للهياكل المفتوحة التي يتوفر فيها الوصول على الوجهين، تكون المسامير الأنبوبية عادةً أكثر اقتصادية وأسرع في التثبيت في الخطوط الآلية.

س2: كيف يمكنني حساب طول البرشام الأنبوبي الصحيح لطلبي؟

ج: تختلف الصيغة قليلاً بين المسامير الأنبوبية الكاملة وشبه الأنبوبية. بالنسبة للمسامير الأنبوبية الكاملة، استخدم: طول البرشام = سمك كومة المادة + 0.5 إلى 1.0 مم. الطول الإضافي يشكل الرأس الملفوف. على سبيل المثال، ربط ورقتين بسمك إجمالي 2.5 مم: حدد طول برشام 3.0-3.5 مم. بالنسبة للمسامير شبه الأنبوبية، استخدم: طول البرشام = سمك كومة المادة + 0.8 إلى 1.2 × قطر البرشام. مثال: كومة 3.0 مم مع برشام بقطر 3.0 مم تعطي 3.0 + (1.0 × 3.0) = 6.0 مم طول. هناك حاجة إلى نتوء أطول لأن القسم المجوف موجود فقط في الذيل، مما يتطلب المزيد من المواد لتشكيل لفة مناسبة. تقدم Nuote Metals مخططات مجانية لاختيار الطول ومجموعات عينات لمساعدتك في التحقق من الحجم الصحيح قبل الإنتاج الكامل.

س 3: هل يمكن استخدام المسامير الأنبوبية مع المواد البلاستيكية أو المركبة؟

نعم، ولكن مع إيلاء اهتمام خاص لتصميم الثقب وإعداد المعلمات. تعمل المسامير الأنبوبية بشكل جيد مع العديد من المواد البلاستيكية الهندسية (ABS، والبولي كربونات، والنايلون) والمواد المركبة مثل الألياف الزجاجية أو ألياف الكربون. ومع ذلك، فإن هذه المواد أكثر حساسية لضغط التثبيت وتحمل الثقب من المعادن. توصي Nuote Metals بما يلي بالنسبة للتجميعات البلاستيكية/المركبة:

استخدم رأس شفة أكبر (تروس أو رأس مسطح) لتوزيع قوة التثبيت

زيادة التسامح مع قطر الثقب إلى 0.10-0.15 ملم فوق ساق البرشام

قلل قوة الإعداد بنسبة 20-30% مقارنة بتطبيقات الفولاذ على الفولاذ

بالنسبة للمواد البلاستيكية الرقيقة (أقل من 1.5 مم)، فكر في استخدام فلكة داعمة أو التبديل إلى شبه أنبوبي بعمق مجوف ضحل

اختبر دائمًا كوبونات العينة قبل الإنتاج

نوتي ميتالزيمكن أن تزود المسامير الأنبوبية بأشكال هندسية محسنة للرأس خصيصًا للتجميع البلاستيكي والمركب.

لماذا تعد شركة Nuote Metals شريكًا موثوقًا به في مجال المسامير الأنبوبية

تصنيعالمسامير الأنبوبيةيتطلب الالتزام بمعايير الجودة العالية المتسقة دقة المعالجة على البارد، والتشكيل المجوف المحكم، وضمان الجودة الصارمة. تقدم Nuote Metals أكثر من عقدين من الخبرة لكل طلب.

شهادة ISO 9001:2015 - إمكانية التتبع الكامل من ملف المواد الخام إلى التغليف النهائي

تصميم الأدوات داخليًا - تم تطوير أنماط الرأس المخصصة والأعماق المجوفة وتكوينات الكتف في غضون 10 إلى 15 يومًا

مجموعة واسعة من المواد - الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألمنيوم، والنحاس، والنحاس، والسبائك المتخصصة

التحكم الإحصائي في العمليات (SPC) - تتم مراقبة كل دفعة لمعرفة قطر الساق والتركيز وارتفاع الرأس والصلابة

الطلاء والطلاء داخليًا - الزنك والنيكل والقصدير والتخميل والأكسدة تحت سقف واحد

مرونة التعبئة والتغليف - الصناديق السائبة، أو الأشرطة والبكرات، أو التغذية بالعصا، أو الأكياس المخصصة

الدعم الهندسي الفني – مراجعات مجانية للتطبيقات، واستكشاف أخطاء التثبيت وإصلاحها، وتحليل الأعطال

سواء كان طلبك 5000 أو 5 ملايين قطعة، فإن Nuote Metals تقدم مسامير برشام أنبوبية تلبي مواصفاتك تمامًا.
