لماذا تعتبر المسامير الأنبوبية حل التثبيت الأكثر موثوقية للهندسة الدقيقة؟

في عالم التثبيت الصناعي، غالبًا ما تتحمل أصغر المكونات المسؤولية الأكبر. لأكثر من عقدين من الزمن،نوتي ميتالزلقد أثبتت نفسها كشريك موثوق به للمصنعين الذين يبحثون عن الموثوقية والدقة والتميز الهندسي. مع تطور الصناعات نحو هياكل أخف ومتطلبات أداء أعلى،المسامير الأنبوبيةظهرت كحل حاسم للتطبيقات التي تتطلب القوة دون المساس بسلامة المواد.

توفر هذه المقالة نظرة عامة فنية شاملة على المسامير الأنبوبية وتصنيفاتها وسيناريوهات التطبيق ومعايير الاختيار - المصممة لمتخصصي المشتريات ومهندسي التصميم ومتخصصي ضمان الجودة.

فهم المسامير الأنبوبية: التعريف والخصائص الهيكلية

المسامير الأنبوبية عبارة عن مثبتات شبه مجوفة أو مجوفة بالكامل مصممة لربط المواد من خلال التشوه. على عكس المسامير الصلبة التي تتطلب قوة كبيرة للتركيب، تتميز المسامير الأنبوبية بساق مجوفة مُشكَّلة مسبقًا والتي تتدحرج أثناء الإعداد، مما يخلق مفصلًا آمنًا بقوة تثبيت يمكن التحكم فيها.

الميزات الهيكلية الرئيسية

تصميم ساق مجوف: يقلل من قوة التثبيت مع الحفاظ على قوة القص

تشكيل الرأس الملفوف: يخلق لمسة نهائية موحدة وناعمة على الجانب الأعمى

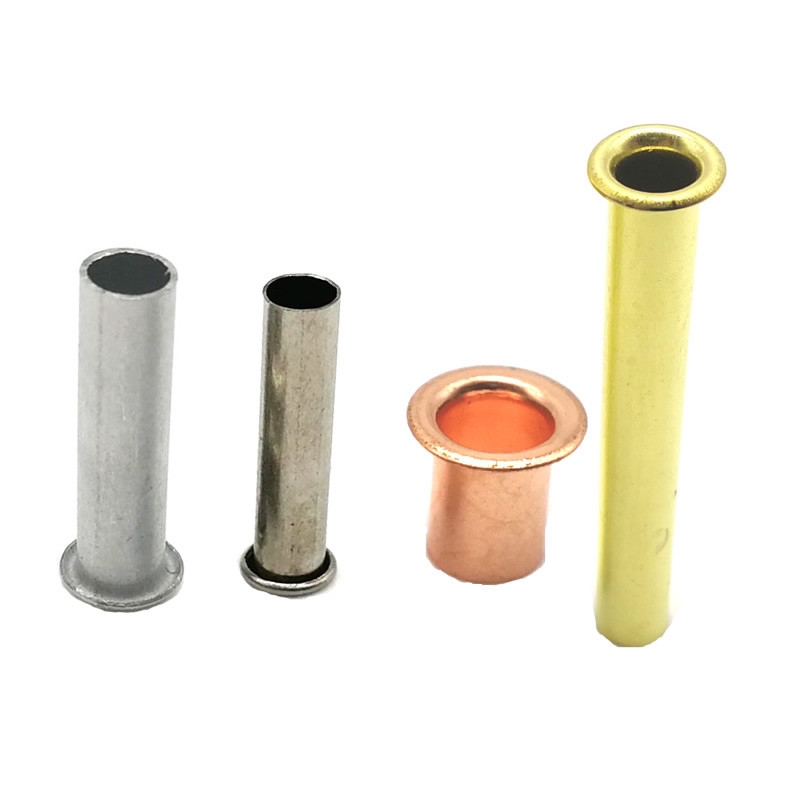

تعدد استخدامات المواد: متوفر في الفولاذ والفولاذ المقاوم للصدأ والألومنيوم والنحاس والنحاس الأصفر

أبعاد قابلة للتخصيص: تتراوح أقطار السيقان عادةً من 1.6 مم إلى 8.0 مم، مع أطوال مصممة خصيصًا لسمك مجموعة المواد

هذه الخصائص تجعل المسامير الأنبوبية مناسبة بشكل خاص للتطبيقات التي يكون فيها الوصول إلى الجانب الخلفي محدودًا أو عندما يكون المظهر التجميلي مهمًا.

تصنيف المسامير الأنبوبية

فهم الأنواع المختلفة منالمسامير الأنبوبيةيعد أمرًا ضروريًا لاختيار أداة التثبيت المناسبة لتطبيق معين. تقوم Nuote Metals بتصنيف خط إنتاجها بناءً على التكوين الهيكلي ومتطلبات الاستخدام النهائي.

حسب النوع الهيكلي

يكتب	وصف	التطبيقات النموذجية
المسامير شبه الأنبوبية	جوفاء عند الحافة. الصلبة في الرأس. يوفر توازن القوة وسهولة الإعداد.	بطانات فرامل السيارات، والمفصلات، وتجميع الأثاث
المسامير الأنبوبية الكاملة	جوفاء تماما في جميع أنحاء عرقوب. خفيفة الوزن مع الحد الأدنى من قوة التثبيت.	العبوات الإلكترونية، والزخارف الزخرفية، وربط المواد الناعمة
المسامير أنبوبي الكتف	يتميز بكتف بين الرأس والساق ليكون بمثابة فاصل أو نقطة محورية.	آليات الطي، وصلات الأدوات، التجميعات الدوارة
خطوة المسامير أنبوبي	قطر ساق متغير لأكوام المواد متعددة الطبقات.	علب الأجهزة والوحدات الداخلية للسيارات

حسب تركيب المواد

يؤثر اختيار المواد بشكل مباشر على مقاومة التآكل، والتوصيل الكهربائي، والأداء الميكانيكي. تقدم Nuote Metals المسامير الأنبوبية في درجات المواد التالية:

سبائك الألومنيوم (5056، 6061): خفيفة الوزن، ومقاومة للتآكل، ومثالية للتطبيقات الفضائية والبحرية

الفولاذ الكربوني (C1008، C1010): قوة عالية، وفعالة من حيث التكلفة، وغالبًا ما تكون مطلية للحماية من التآكل

الفولاذ المقاوم للصدأ (304، 316): مقاومة فائقة للتآكل، ومناسب للأجهزة الطبية والمعدات الخارجية

النحاس والنحاس: موصلية ممتازة وجاذبية جمالية، وتستخدم في المكونات الكهربائية والسلع الجلدية

الصناعات التطبيقية وحالات الاستخدام الهندسي

توفر شركة Nuote Metals المسامير الأنبوبية لمجموعة متنوعة من الصناعات. إن قدرة المثبت على توفير سلامة مشتركة متسقة دون الإضرار بالركائز الحساسة تجعله الخيار المفضل في القطاعات التالية.

صناعة السيارات

ملحق بطانة الفرامل

جمعيات مرساة حزام الأمان

تثبيت القطع الداخلية

وصلات أنابيب التدفئة والتهوية وتكييف الهواء (HVAC).

الالكترونيات الاستهلاكية

آليات المفصلي لأجهزة الكمبيوتر المحمولة

تجميع الضميمة للأجهزة المحمولة

التعزيز الهيكلي في أغلفة رقيقة الجدران

الأجهزة الطبية

تجميعات الأدوات الجراحية

مكونات جهاز تقويم العظام

مساكن معدات التشخيص

الفضاء والدفاع

تثبيت اللوحة الداخلية للطائرة

اتصالات هيكلية خفيفة الوزن

تركيبات مقاومة للاهتزاز

التصنيع والتجميع العام

الأمتعة والحالة الأجهزة

اتصالات إطار الأثاث

صناديق التوصيل الكهربائية

تجميع منتجات النسيج والجلود

مزايا استخدام المسامير الأنبوبية مقارنة بالمثبتات البديلة

عند مقارنتها بالمسامير الصلبة أو البراغي أو وصلات اللحام، فإن المسامير الأنبوبية توفر مزايا هندسية متميزة.

قوة تركيب أقل: تقلل من إجهاد المشغل وتطيل عمر الأداة

الحد الأدنى من تشوه المواد: مثالي للمواد ذات القياس الرقيق أو الركائز الهشة

قوة التثبيت التي يتم التحكم فيها: جودة مشتركة متسقة دون مخاطر الإفراط في عزم الدوران

لا يوجد تأثير حراري: تحافظ عملية التشكيل على البارد على خصائص المواد للمكونات المرتبطة

اللمسة النهائية الجمالية: توفر الرؤوس الملفوفة مظهرًا نظيفًا واحترافيًا

مقاومة الاهتزاز: بمجرد ضبطها، تحافظ المسامير الأنبوبية على سلامة المفاصل تحت الأحمال الديناميكية

معايير اختيار المسامير الأنبوبية

يتطلب اختيار المسامير الأنبوبية الصحيحة تقييم العديد من المعلمات التقنية. توصي Nuote Metals بإطار التقييم التالي.

1. سمك كومة المواد

قم بقياس السماكة الإجمالية للمواد المراد ضمها

حدد طول البرشام الذي يسمح ببروز الساق بمقدار 0.5-1.0 مم تقريبًا لتشكيل اللفة بشكل صحيح

2. متطلبات القص والشد

تحديد الأحمال المتوقعة في التطبيق

مرجع أوراق البيانات الفنية Nuote Metals لتقييمات قوة البرشام حسب القطر والمواد

3. التعرض البيئي

الاستخدام الداخلي: الفولاذ المطلي أو الألومنيوم

البيئات الخارجية أو المسببة للتآكل: الفولاذ المقاوم للصدأ أو الألومنيوم المطلي

التطبيقات الكهربائية: النحاس أو النحاس الأصفر

 4. توافق معدات التثبيت

اضغط يدويًا لإنتاج كميات منخفضة

مكابس تعمل بالهواء المضغوط أو تعمل بمحرك مؤازر لخطوط التجميع الآلية

5. متطلبات نمط الرأس

رأس مسطح للتركيب المسطح

رأس غاطس لاستمرارية السطح

رأس مستدير للتباعد الجمالي أو الوظيفي

أفضل ممارسات التثبيت وضمان الجودة

يعد التثبيت الصحيح أمرًا بالغ الأهمية لتحقيق الأداء المتوقع من المسامير الأنبوبية. تدمج Nuote Metals مراقبة الجودة الصارمة في كل مرحلة من مراحل الإنتاج وتوفر الدعم الفني لضمان نتائج التثبيت المثالية.

نظرة عامة على عملية التثبيت

إعداد الثقب: حفر أو ثقب ثقب بقطر 0.05-0.10 مم أكبر من ساق البرشام

الإدراج: أدخل البرشام من خلال فتحات المواد المحاذاة

الإعداد: تطبيق القوة المحورية باستخدام مكبس البرشام أو نظام التغذية التلقائي

تشكيل اللف: يتدحرج الطرف المجوف إلى الخارج، ليشكل رأسًا ثانويًا يقوم بتثبيت المواد

 معلمات مراقبة الجودة

تركيز الساق: يضمن تشكيل لفة موحدة

تركيز الرأس: يحافظ على المظهر المتسق وتوزيع الأحمال

اتساق الصلابة: يمنع التشقق أثناء التثبيت

سمك الطلاء: يلبي مواصفات مقاومة التآكل

【المسامير الأنبوبية】الأسئلة الشائعة

س 1: ما هو الفرق بين المسامير شبه الأنبوبية والمسامير الأنبوبية الكاملة؟

ج: تتميز المسامير شبه الأنبوبية بعمق مجوف يبلغ حوالي 20-30% من طول الساق، والجزء المتبقي صلب. يوفر هذا التصميم قوة قص أعلى مع تقليل قوة التثبيت مقارنة بالمسامير الصلبة. المسامير الأنبوبية الكاملة مجوفة في جميع أنحاء الساق بالكامل، مما يوفر أقل قوة تثبيت وأخف وزن، ولكن مع قوة إجمالية أقل. توصي Nuote Metals باستخدام المسامير شبه الأنبوبية للمفاصل الهيكلية والمسامير الأنبوبية الكاملة للتجمعات غير الهيكلية أو عندما يكون تخفيض الوزن أمرًا بالغ الأهمية.

س2: كيف يمكنني تحديد طول البرشام الأنبوبي الصحيح للتجميع الخاص بي؟

ج: يتم حساب طول البرشام الصحيح على النحو التالي: سمك المادة + 0.5 إلى 1.0 مم (لتشكيل اللفة القياسية). على سبيل المثال، في حالة ضم ورقتين بسمك إجمالي 3.0 مم، حدد برشامًا بطول ساق يتراوح بين 3.5 مم و4.0 مم. الجزء البارز يشكل الرأس المدلفن. بالنسبة للمواد الأكثر صلابة أو عند الحاجة إلى قطر رأس ملفوف أكبر، قد يكون من الضروري وجود نتوء أطول. توفر Nuote Metals مخططات تفصيلية لاختيار الطول لجميع مجموعات المواد عند الطلب.

س 3: هل يمكن استخدام المسامير الأنبوبية في البيئات عالية الاهتزاز؟

نعم. تُستخدم المسامير الأنبوبية على نطاق واسع في تطبيقات السيارات والمعدات الثقيلة على وجه التحديد لأنها تقاوم الارتخاء تحت الاهتزاز. على عكس المثبتات الملولبة، التي يمكن أن تتراجع بمرور الوقت، فإن الرأس المدلفن على البارد يخلق تشوهًا دائمًا يحافظ على قوة التثبيت طوال فترة خدمة المنتج. بالنسبة لظروف الاهتزاز الشديدة، توفر Nuote Metals مسامير تثبيت أنبوبية بسيقان مخرشة أو خيارات مغلفة بمادة لاصقة لتعزيز الاحتفاظ بشكل أكبر.

لماذا تقود شركة Nuote Metals الصناعة في تصنيع المسامير الأنبوبية

مع عقدين من التخصص في أدوات التثبيت المعدنية الدقيقة، طورت Nuote Metals نظامًا بيئيًا للتصنيع يعطي الأولوية للاتساق وإمكانية التتبع والدعم الهندسي.

المنشآت المعتمدة ISO 9001:2015: تخضع كل دفعة من المسامير الأنبوبية لفحص الأبعاد واختبار الصلابة والتحقق من الطلاء

تطوير الأدوات داخليًا: يتم تصميم الأشكال الهندسية المخصصة للبرشام ووضع نماذج أولية لها في غضون أسابيع، وليس أشهر

قدرات سلسلة التوريد العالمية: فترات زمنية متسقة لكل من المواصفات القياسية والمخصصة

فريق الهندسة الفنية: الدعم عند الطلب لهندسة التطبيقات، واستكشاف أخطاء التثبيت وإصلاحها، وتحليل الأعطال
