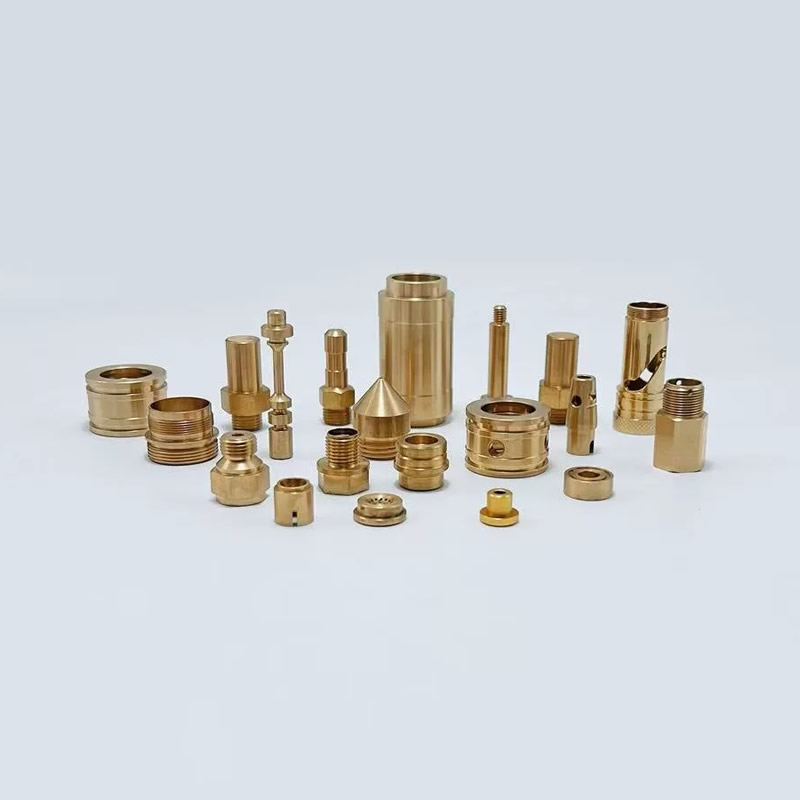

لماذا تعتبر أجزاء الخراطة النحاسية العمود الفقري للتصنيع الدقيق في قطاعات السيارات والإلكترونيات والصناعات الطبية؟

يعد النحاس أحد أكثر المعادن التي يمكن تصنيعها على هذا الكوكب. جعلت تلك الخاصية واحدةأجزاء تحول النحاسالاختيار الافتراضي للمكونات الدقيقة عبر العشرات من الصناعات. لكن القدرة على التصنيع وحدها لا تفسر الطلب الدائم. يوفر النحاس أيضًا مقاومة للتآكل، والتوصيل الكهربائي، وجمال طبيعي لا يمكن أن يضاهيه سوى القليل من المواد.

في Nuote Metals، نحن متخصصون في تحويل النحاس لأكثر من عقد من الزمان. تشارك هذه المقالة ما تعلمناه حول اختيار المواد، والتحكم في التسامح، والتطبيقات التي توفر فيها الأجزاء النحاسية المحولة أكبر قيمة.

لماذا يظل النحاس هو المادة المفضلة للمكونات المحولة

النحاس هو سبيكة من النحاس والزنك. النسبة تحدد خصائصها. الدرجتان اللتان نعمل معهما بشكل متكرر هما C36000 وC2680.

C36000 النحاس الحر القطع – معيار قابلية التصنيع

يحتوي C36000 على حوالي 61.5% نحاس، و35.5% زنك، و3% رصاص. يعمل الرصاص بمثابة مادة تشحيم مدمجة أثناء التصنيع، حيث يكسر الرقائق إلى قطع صغيرة يمكن التحكم فيها ويسمح بسرعات قطع تصل إلى 100% على مؤشر قابلية التشغيل الآلي - وهو المعيار الذي يتم على أساسه قياس جميع المعادن الأخرى.

C36000 هي المادة المفضلة للتحويل الدقيق بكميات كبيرة للأجزاء المعقدة والموصلات والبطانات ومكونات الصمامات. إن التحكم الممتاز في الرقاقة يقلل من تآكل الأداة ويقصر أوقات الدورة.

C2680 النحاس الأصفر - عندما تكون الليونة أكثر أهمية من السرعة

يحتوي C2680 على حوالي 65% من النحاس و35% من الزنك. إنها تفتقر إلى مادة الرصاص المضافة، مما يجعلها أقل قابلية للتصنيع (حوالي 30% من C36000) ولكن ليونة أعلى بكثير. يُفضل C2680 عندما يتطلب الجزء تشكيلًا أو ثنيًا أو تجعيدًا بعد التشغيل الآلي. وهو أيضًا الاختيار القياسي للمكونات الكهربائية حيث يجب تقليل محتوى الرصاص إلى الحد الأدنى.

مقارنة الآلات

المواصفات الفنية - التفاوتات والتشطيبات السطحية

يتم تحديد قيمة الشريك النحاسي من خلال قدرته على تحمل التفاوتات باستمرار. في Nuote Metals، نحافظ على المعايير التالية.

التسامح الأبعاد

بالنسبة لتطبيقات السيارات والتطبيقات الطبية، فإننا نحتفظ بشكل روتيني بـ ±0.01 مم على الأبعاد الحرجة. يحقق الخراطة النحاسية النموذجية باستخدام الحاسب الآلي ±0.1 إلى ±0.005 مم اعتمادًا على تعقيد الجزء وحجمه.

قدرات الانتهاء من السطح

عادةً ما يحقق النحاس C26000 الذي يتم تشغيله عند المعلمات القياسية Ra ≈ 2.5 ميكرومتر. بالنسبة للتطبيقات التي تتطلب خشونة أقل، فإن تقليل معدل التغذية واستخدام الأدوات المصقولة بالألماس يمكن أن يحقق Ra أقل من 0.8 ميكرومتر.

تطبيقان من سجلات مصنعنا

الموصلات الكهربائية للسيارات (C36000، التسامح المحكم)

مشكلة:يحتاج أحد موردي السيارات من المستوى الأول إلى موصلات دبوس نحاسية لوحدات التحكم في المحرك. تتطلب المسامير تسامحًا بقطر يبلغ ± 0.015 مم وسطحًا نهائيًا أقل من Ra 1.0 ميكرومتر لضمان قوة إدخال متسقة ومقاومة اتصال منخفضة. تجاوز الحجم السنوي 3 ملايين قطعة.

الحل لدينا:لقد قمنا بإنتاج الموصلات من النحاس C36000 على مخارط CNC من النوع السويسري مع الأدوات الحية. تتم مراقبة قياسات الليزر أثناء العملية لكل 200 قطعة من حيث القطر والتركيز والتشطيب السطحي. كانت الأجزاء مطلية بالنيكل إلى 3-5 ميكرومتر للحماية من التآكل.

نتيجة:انخفض تباين قوة الإدراج من ±15% إلى ±4%. قام العميل بتخفيض نسبة التفتيش الوارد من 100% إلى عينة AQL. المهلة الزمنية: 12 يومًا لأحجام المخزون؛ 22 يومًا للأجزاء المطلية المخصصة.

البطانات الأجهزة الطبية (C2680، خالية من الرصاص)

مشكلة:كانت إحدى الشركات المصنعة للأجهزة الطبية بحاجة إلى جلبات نحاسية خالية من الرصاص لتجميع الأدوات الجراحية. تتطلب البطانات تجويفًا داخليًا أملسًا لعمود منزلق، مع تفاوت خلوص يبلغ ±0.02 مم. يجب أن تمتثل المادة لمعايير RoHS وألا تحتوي على الرصاص فوق مستويات التتبع.

الحل لدينا:لقد قمنا بتزويد البطانات النحاسية الخالية من الرصاص C2680، وتم تدويرها ثم شحذها لتحقيق تشطيب داخلي للسطح يبلغ Ra 0.4 ميكرومتر. تم تشغيل الملف الخارجي في إعداد واحد للحفاظ على التركيز بين التجويف والقطر الخارجي.

نتيجة:تجتاز البطانات فحص قياس التجويف بنسبة 100%. ألغت الشركة المصنعة للأجهزة الطبية عملية توسيع ثانوية. استمر الإنتاج لأكثر من عامين دون حدوث أي أعطال ميدانية.

أنظمة الجودة – ما الذي تبحث عنه في شريك تحويل النحاس

لا يعمل جميع موردي الخراطة النحاسية على نفس المستوى. عند تقييم الشريك، اطلب الوثائق التالية.

الشهادات وإمكانية التتبع

ISO 9001:2015 هو المتطلب الأساسي لأي مورد خراطة نحاسي جاد. بالنسبة لأعمال السيارات، من المتوقع بشكل متزايد IATF 16949. بالنسبة للمكونات الطبية، قد تكون هناك حاجة إلى ISO 13485. إن إمكانية التتبع الكامل للمواد - ربط الجزء النهائي مرة أخرى برقم حرارة قضيب النحاس - غير قابلة للتفاوض بالنسبة للصناعات الخاضعة للتنظيم.

القدرة على التفتيش في العملية

لا يعتمد المورد الموثوق به على الفحص النهائي وحده. بحث:

القياس أثناء العملية: القياس بالليزر أو البصري أثناء الإنتاج، وليس بعده.

مراقبة SPC: مخططات التحكم في العمليات الإحصائية للأبعاد الحرجة.

إدارة تآكل الأداة: تغييرات الإدخال المجدولة بناءً على عدد القطع، وليس على حكم المشغل.

العمليات الثانوية

كثيرأجزاء تحول النحاستتطلب معالجة إضافية. أفضل الموردين يتعاملون مع هذه الأمور داخليًا:

الطلاء: النيكل أو القصدير أو الفضة أو الذهب

إزالة الأزيز: حراري أو ميكانيكي

التجميع: تركيب الضغط، أو التثبيت، أو الخيوط

أجزاء الخراطة النحاسية - الأسئلة الشائعة

Q1: ما هو الفرق بين النحاس C36000 وC2680 للخراطة؟

ج: الفرق الأساسي هو محتوى الرصاص وقابلية التشغيل الآلي. يحتوي C36000 على حوالي 3% من الرصاص، والذي يعمل بمثابة مادة تشحيم داخلية أثناء التشغيل الآلي. وهذا يمنحها مؤشر قابلية التصنيع بنسبة 100%، وهو المعيار الذي يتم على أساسه قياس جميع المعادن الأخرى. إنها تنتج شرائح قصيرة وسهلة الإدارة وتسمح بسرعات قطع أعلى، مما يجعلها الخيار المفضل للتحويل الدقيق بكميات كبيرة للأجزاء الملولبة المعقدة والموصلات والبطانات. C2680 خالي من الرصاص ويحتوي على كمية أكبر قليلاً من النحاس (حوالي 65%). تبلغ قابلية تصنيعها حوالي 30% من C36000، مما يعني سرعات قطع أبطأ ورقائق أطول. ومع ذلك، يوفر C2680 ليونة أعلى بكثير، مما يجعله مناسبًا بشكل أفضل للأجزاء التي تتطلب تشكيلًا أو ثنيًا أو تجعيدًا بعد التصنيع. وهو أيضًا الاختيار الصحيح عندما يجب تقليل محتوى الرصاص لأسباب تنظيمية أو طبية. في Nuote Metals، نقوم بتخزين كلا الدرجتين ويمكننا تقديم المشورة بشأن الاختيار الصحيح بناءً على هندسة الجزء الخاص بك وحجمه ومتطلبات الاستخدام النهائي.

Q2: ما هي التفاوتات التي يمكن تحقيقها باستخدام الخراطة CNC النحاسية؟

ج: قياسيأجزاء تحول النحاسيحقق تفاوتات تبلغ ± 0.05 مم على القطر الخارجي و ± 0.10 مم على الطول. بالنسبة للتطبيقات الدقيقة، فإننا نحتفظ بشكل روتيني بـ ±0.01 مم على الأبعاد الحرجة. يعتمد التسامح الذي يمكن تحقيقه على عدة عوامل: حجم الجزء، والهندسة، ودرجة المادة، والحجم. تسمح الأجزاء الأصغر ذات الأشكال الهندسية البسيطة بتفاوتات أكثر إحكامًا. تعتبر الأجزاء المعقدة ذات الميزات المتعددة، أو الجدران الرقيقة، أو نسب الطول إلى القطر الطويلة أكثر صعوبة. بالنسبة للمخارط من النوع السويسري ذات القياس أثناء العملية، يمكن تحقيق ±0.005 مم على أبعاد محددة. نوصي بتوفير رسم تفصيلي مع وسائل شرح تسامح محددة للميزات الهامة بدلاً من تطبيق تسامح شامل على الجزء بأكمله. يقوم فريقنا الهندسي بمراجعة كل رسم قبل عرض الأسعار وسيقوم بوضع علامة على أي تفاوتات قد تتطلب عمليات ثانوية أو أدوات خاصة.

Q3: ما هو موك والمهلة الزمنية لأجزاء تحول النحاس من Nuote Metals؟

ج: إن موك القياسي الخاص بنا هو 500 قطعة للأجزاء المخروطة المخصصة، على الرغم من أننا نستوعب كميات أقل للنماذج الأولية وأوامر المادة الأولى. بالنسبة للقضبان النحاسية وملامح الموصلات القياسية، يمكننا شحن 100 قطعة. تعتمد المهلة الزمنية على توافر المواد وتعقيد الأجزاء. بالنسبة لدرجات النحاس القياسية (C36000، C2680) المتوفرة في المخزون: 7-12 يومًا لكميات الإنتاج التي تصل إلى 50000 قطعة. بالنسبة للطلاء المخصص أو العمليات الثانوية: أضف 5-8 أيام. بالنسبة للأجزاء الجديدة التي تتطلب أدوات أو فحص المادة الأولى: اترك إجمالي 15-25 يومًا. نحن نقدم مهلة ثابتة مع كل عرض أسعار - لا توجد نطاقات غامضة. كما نقدم خدمات سريعة للمتطلبات العاجلة. تتضمن كل شحنة تقرير فحص كامل وشهادة المواد.
