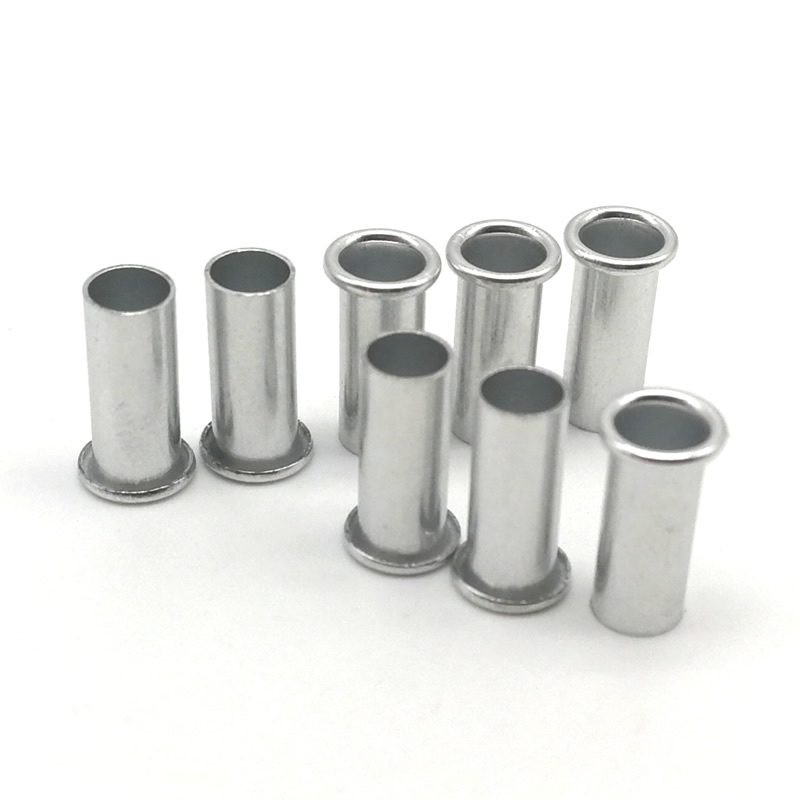

لماذا تكتسب المسامير الأنبوبية المصنوعة من الألومنيوم أرضية قوية في التجميعات الحساسة للوزن والمعرضة للتآكل؟
حالة الألومنيوم الأنبوبي الكامل على الألومنيوم شبه الأنبوبي
يتخلف معظم المشترين عن ذلكالمسامير شبه أنبوبيلأنها توفر توازن القوة وقوة الإعداد. ولكن هناك مجموعة محددة من التطبيقات حيث تكون مسامير الألمنيوم الأنبوبية الكاملة هي الخيار الهندسي الأفضل - وليس حلاً وسطًا.
عندما يفوز أنبوبي كامل
| حالة | لماذا الأنبوبي الكامل أفضل |
|---|---|
| كومة المواد أقل من 3 ملم | يتدحرج الجدار الرقيق بدون أي قوة تقريبًا، مما يمنع تلف الركائز الرقيقة |
| المواد الناعمة أو الهشة | يتم سحق الجلود والنسيج والبلاستيك الرقيق والشرائح المركبة تحت قوة شبه أنبوبية |
| التجميعات الحرجة للوزن | يزيل الأنبوب الكامل المواد بنسبة 25-30% أكثر من الأنبوب شبه الأنبوبي |
| خطوط آلية ذات حجم كبير | القوة المنخفضة تعني أوقات دورات أسرع وتآكل أقل للأداة |
| المرفقات غير الهيكلية | الألواح الزخرفية، والملصقات، والزخارف - حيث يكون حمل القص في حده الأدنى |
المقايضة هي القوة. كاملبرشام الألومنيوم الأنبوبييوفر 60-70% من قوة القص للبرشام الصلب، مقارنة بـ 80-90% للبرشام شبه الأنبوبي. بالنسبة للمفاصل الهيكلية، هذا الاختلاف مهم. بالنسبة لكل شيء آخر، لا يحدث ذلك.
الألومنيوم الأنبوبي مقابل الفولاذ الأنبوبي - مقارنة الوزن والتآكل
تتنافس المسامير الأنبوبية المصنوعة من الألومنيوم بشكل مباشر مع المسامير الأنبوبية الفولاذية في العديد من التطبيقات. عادة ما يعتمد القرار على الوزن مقابل القوة.
| ملكية | الألومنيوم (5056) | الصلب (منخفض الكربون، مطلي) |
|---|---|---|
| كثافة | 2.66 جم/سم3 | 7.85 جم/سم3 |
| قوة القص | 100-130 ميجا باسكال | 250-300 ميجا باسكال |
| مقاومة التآكل | ممتاز (طبقة الأكسيد الطبيعي) | فقير بدون طلاء. تصفيح يمكن رقاقة |
| قوة الإعداد | منخفض جدًا | معتدل |
| الوزن للبرشام 4 مم × 8 مم | ~0.75 جرام | ~2.2 جرام |
| الأفضل ل | حساسة للوزن، خارجية، غير هيكلية | حمولة عالية في الأماكن المغلقة، وحساسة للتكلفة |
بالنسبة للتجميع الذي يستخدم مليون برشام، فإن التحول من المسامير الأنبوبية المصنوعة من الفولاذ إلى الألومنيوم يوفر حوالي 1.45 طن متري من وزن أداة التثبيت. وفي تطبيقات السيارات أو الفضاء الجوي، يُترجم ذلك مباشرةً إلى توفير الوقود أو الطاقة.
المواصفات الفنية – معايير مصنعنا
في شركة نوت ميتالز،المسامير الأنبوبية الألومنيوميتم تصنيعها إلى المعلمات التالية.
نطاق الأبعاد
| المعلمة | يتراوح | تسامح |
|---|---|---|
| قطر عرقوب | 1.6 ملم – 8 ملم | ± 0.05 ملم |
| سمك الجدار | 0.20 ملم – 0.40 ملم | ± 0.03 ملم |
| طول البرميل | 2.5 ملم – 12 ملم | ± 0.10 ملم |
| قطر شفة | 3 ملم - 16 ملم | ± 0.10 ملم |
| تركيز | — | .10.1 مم TIR |
بالنسبة لأقطار الساق التي تقل عن 2 مم، يصبح من الصعب التحكم في سمك الجدار في تكوين مجوف بالكامل. في تلك الحالات، نوصي بمسامير الألومنيوم شبه الأنبوبية.
السبائك المتاحة
| سبيكة | حِدّة | قوة القص (ميغاباسكال) | مقاومة التآكل | أفضل ل |
|---|---|---|---|---|
| 1100 | ح12 | 55-70 | منخفض (داخلي فقط) | ديكور، حرفية، حمولة منخفضة |
| 5056 | ح32 | 100-130 | جيد جداً (الدرجة البحرية) | خارجي، إلكترونيات، للأغراض العامة |
| 6061 | T4 | 110-140 | جيد | السيارات والصناعية |
التشطيبات القياسية
| ينهي | ملكيات | أفضل ل |
|---|---|---|
| مطحنة (كما شكلت) | فضي غير لامع، طبقة أكسيد طبيعية | داخلي وحساس للتكلفة |
| واضح بأكسيد | تحسين مقاومة التآكل، ويحافظ على المظهر المعدني | في الهواء الطلق، والالكترونيات |
| بأكسيد الذهب | ديكور، وأضاف مقاومة التآكل | تطبيقات زخرفية مرئية |
| بأكسيد الأسود | غير عاكسة، جمالية عسكرية | المعدات التكتيكية، والسيارات الداخلية |
تطبيقان من سجلات مصنعنا
زعانف مبادل حراري HVAC (5056 مسامير أنبوبية من الألومنيوم)
مشكلة:تحتاج إحدى الشركات المصنعة لوحدات التدفئة والتهوية وتكييف الهواء (HVAC) التجارية إلى توصيل زعانف رفيعة من الألومنيوم بأنابيب النحاس دون سحق الزعانف. كانت سماكة الزعانف 0.12 ملم فقط، وعملت المجموعة في بيئة مكثفة مع رطوبة ثابتة. سوف تتآكل المسامير الفولاذية. تتطلب مسامير الألمنيوم شبه الأنبوبية الكثير من قوة التثبيت وتشوه الزعانف.
الحل لدينا:قمنا بتوريد 5056المسامير الأنبوبية الألومنيوممع ساق 2 مم وطول برميل 4 مم، مؤكسد شفاف. تم تدحرج الجدار الأنبوبي بالكامل بقوة أقل من 400 نيوتن، وهي قوة خفيفة بما يكفي لتجنب تشوه الزعانف. توفر سبيكة 5056 مقاومة للتآكل من الدرجة البحرية لبيئة التكثيف.
نتيجة:قام العميل بتقليل تلف الزعانف من 3% إلى أقل من 0.2%. اجتازت وحدات التدفئة والتهوية وتكييف الهواء (HVAC) 500 ساعة من اختبار رش الملح دون أي تآكل في المسامير. استمر الإنتاج لأكثر من عامين.
مقاطع تركيب الألواح الشمسية (6061 برشام أنبوبي من الألومنيوم)
مشكلة:احتاجت إحدى الشركات المصنعة لأجهزة تركيب الطاقة الشمسية إلى برشام لربط مشابك الألومنيوم بإطارات الألواح. كان على المشابك أن تتحمل 25 عامًا من التعرض في الهواء الطلق، بما في ذلك الأشعة فوق البنفسجية والمطر ودورات الحرارة من -40 درجة مئوية إلى 85 درجة مئوية. تم رفض المسامير الفولاذية بسبب خطر التآكل الجلفاني بإطار الألومنيوم.
الحل لدينا:قمنا بتوريد 6061المسامير الأنبوبية الألومنيوممع ساق 4 مم وطول برميل 6 مم، مؤكسد شفاف. توفر سبيكة 6061 القوة اللازمة لمرفق المشبك، بينما تضيف اللمسة النهائية المؤكسدة حماية من الأشعة فوق البنفسجية والتآكل. يسمح التصميم الأنبوبي الكامل للمشبك بالدوران قليلاً أثناء التثبيت، مما يلغي خطوة المحاذاة الثانوية.
نتيجة:اجتازت مقاطع التثبيت اختبارات التدوير الحراري وتجميد الرطوبة وفقًا لمعايير IEC 61215. ألغى العميل خطوة المحاذاة الثانوية، مما أدى إلى تقليل وقت التثبيت بمقدار 12 ثانية لكل لوحة.
المسامير الأنبوبية المصنوعة من الألومنيوم – الأسئلة الشائعة
س 1: ما هو الفرق بين المسامير الأنبوبية المصنوعة من الألومنيوم ومسامير الألومنيوم شبه الأنبوبية؟
ج: الفرق هو عمق المقطع المجوف. انبرشام أنبوبي الألومنيوم(أنبوبي كامل) مجوف في جميع أنحاء الساق. يحتوي برشام الألمنيوم شبه الأنبوبي على تجويف مجوف يمتد فقط من 45 إلى 55٪ من طول الساق من الذيل؛ القسم المتبقي صلب. تتطلب المسامير الأنبوبية الكاملة أقل قوة ضبط — عادة 40-50% من البرشام الصلب — مما يجعلها مثالية للمواد الرقيقة أو الناعمة. توفر المسامير شبه الأنبوبية قوة قص أعلى (80-90% من المواد الصلبة) وهي أفضل للمفاصل الهيكلية الخفيفة. في Nuote Metals، نقوم بتصنيع كلا التكوينين. بالنسبة لأكوام المواد التي يقل حجمها عن 3 مم أو للتجميعات ذات الوزن الحرج، عادةً ما يكون الأنبوب الأنبوبي الكامل هو الخيار الأفضل. لأي شيء حامل، اختر شبه أنبوبي.
Q2: هل يمكن استخدام المسامير الأنبوبية المصنوعة من الألومنيوم في البيئات الخارجية أو البحرية؟
نعم، ولكن السبائك مهمة. تحتوي المسامير الأنبوبية المصنوعة من الألومنيوم 5056 على المغنيسيوم والكروم، مما يمنحها مقاومة ممتازة للمياه المالحة والتآكل الجوي. إنها الاختيار الصحيح للتطبيقات البحرية المتاخمة والخارجية وعالية الرطوبة. يوفر 6061 مقاومة جيدة للتآكل للاستخدام الخارجي العام ولكن يمكنه رش الملح المباشر. 1100 للاستخدام الداخلي فقط. للحصول على أفضل حماية من التآكل، حدد تشطيبات نهائية شفافة مؤكسدة أو كرومات. في Nuote Metals، نقوم بتوريد 5056 برشامًا أنبوبيًا من الألومنيوم بتشطيبات مؤكسدة خصيصًا للتجمعات البحرية والخارجية. للغمر المستمر في المياه المالحة، نوصي بالتبديل إلى 316 برشام أنبوبي من الفولاذ المقاوم للصدأ بدلاً من ذلك.
س 3: كيف يمكنني حساب طول البرميل الصحيح للبرشام الأنبوبي المصنوع من الألومنيوم؟
ج: نظرًا لأن الألومنيوم ناعم والجدار الأنبوبي رقيق، فإن هناك حاجة إلى مادة أقل بروزًا من الفولاذ أو المسامير شبه الأنبوبية. استخدم هذه الصيغة: طول البرميل = سماكة مكدس المادة + 0.4 إلى 0.7 ملم. استخدم الطرف السفلي (0.4 مم) للمواد الناعمة جدًا - القماش الرقيق والجلد الناعم والرغوة. استخدم الطرف الأعلى (0.7 مم) للمواد الأكثر صلابة - البلاستيك الصلب، والجلد السميك، والطبقات المتعددة. مثال: ربط لوحة ألومنيوم مقاس 1.5 مم بقوس بلاستيكي مقاس 0.8 مم - إجمالي الكومة 2.3 مم. أضف 0.5 مم = 2.8 مم طول البرميل. قم بالتقريب إلى أقرب طول قياسي، عادة 3.0 ملم. لا تستخدمي التركيبة شبه الأنبوبية (المكدس + القطر) التي تترك الكثير من المواد وتسبب تجعيدًا كبيرًا وغير مستقر. بالنسبة للأكوام التي يزيد حجمها عن 4 مم، يصبح من الصعب التحكم في المسامير الأنبوبية الكاملة؛ التحول إلى شبه أنبوبي. توفر Nuote Metals مجموعات عينات مجانية بثلاثة أطوال متجاورة للاختبار على المواد الفعلية الخاصة بك.
Q4: ما هو موك والمهلة الزمنية للمسامير الأنبوبية المصنوعة من الألومنيوم من Nuote Metals؟
ج: لدينا موك القياسي هو 20000 قطعة لأحجام المخزون. بالنسبة للطلبات الأولى أو عمليات تشغيل العينات، فإننا نستوعب كميات أقل - تصل إلى 5000 قطعة. نحن نقدم عينات مجانية للأحجام المخزنة؛ أنت تدفع فقط رسوم البريد السريع. المهلة الزمنية: 3-5 أيام لأحجام المخزون؛ 15-20 يومًا للأحجام غير القياسية بما في ذلك الأدوات المخصصة. تشتمل كل دفعة على شهادة المواد وتقرير فحص الأبعاد وإعلان RoHS. لقد قمنا بتوريد المسامير الأنبوبية المصنوعة من الألومنيوم للعملاء في أكثر من 40 دولة. شهادة الأيزو 9001:2015.
