هل المسامير الأنبوبية المصنوعة من الألومنيوم هي القطعة المفقودة في استراتيجية التجميع خفيفة الوزن لديك؟

لم يعد إنقاص الوزن مجرد هوس في مجال الطيران. تقوم السيارات الكهربائية والإلكترونيات المحمولة وحتى الشركات المصنعة للمعدات الرياضية بفحص كل جرام. فينوتي ميتالز، لقد شاهدنا المهندسين يحددون المسامير المصنوعة من الفولاذ أو الألومنيوم الصلب بدافع العادة - في حين أن البرشام الأنبوبي المجوف بالكامل من الألومنيوم سيؤدي المهمة بشكل أفضل وأسرع وأخف وزنًا.

هذه المقالة تشرح ماذاالمسامير الأنبوبية الألومنيومفي الواقع، حيث تتفوق على البدائل الأثقل، وكيفية تأهيلها لخط الإنتاج الخاص بك.

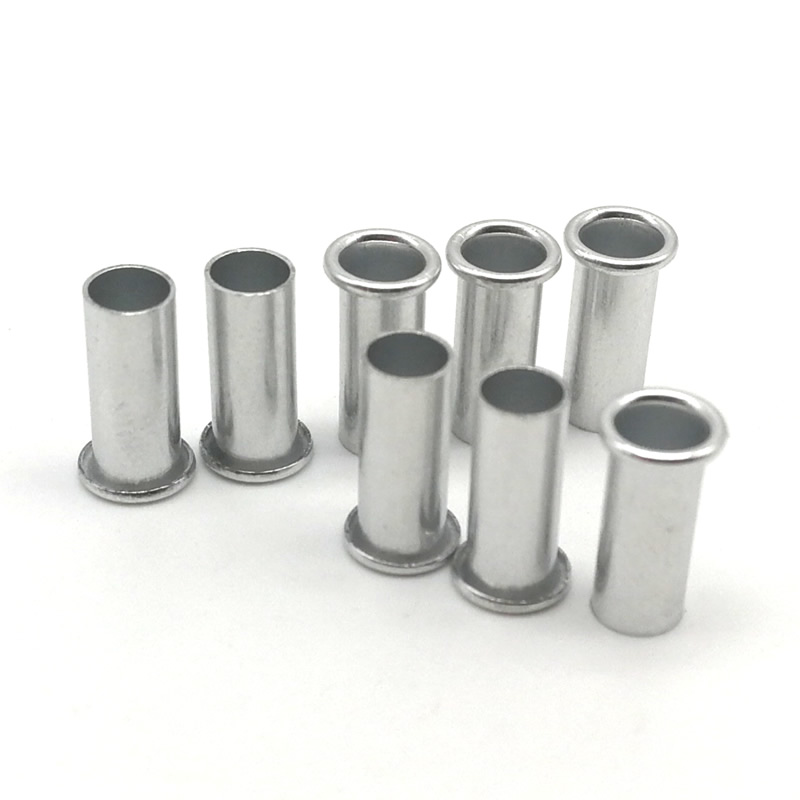

ما هو بالضبط برشام أنبوبي الألومنيوم؟

على عكسالمسامير الصلبة(مادة 100%) أوالمسامير شبه أنبوبي(مجوف جزئيًا)، يحتوي البرشام الأنبوبي المصنوع من الألومنيوم على ساق مجوفة من الذيل إلى الرأس. سمك الجدار عادة هو 0.20-0.35 ملم. أثناء التثبيت، يتدحرج هذا الجدار الرقيق للخارج بقوة منخفضة جدًا، مما يخلق رأسًا ثانويًا نظيفًا وموحدًا.

فكر في الأمر كأنبوب معدني بغطاء مُشكل مسبقًا. المركز المجوف يعني مادة أقل ووزنًا أقل وطاقة إعداد أقل.

في Nuote Metals، ننتج مسامير أنبوبية من الألومنيوم من ثلاث سبائك شائعة: 1100 (ناعمة، زخرفية)، 5056 (درجة بحرية، مقاومة للتآكل)، و6061 (للأغراض العامة). ويلخص الجدول أدناه اختلافاتهم.

بالنسبة لـ 80% من العملاء، فإن 5056 برشام أنبوبي من الألومنيوم هي الإجابة الصحيحة.

ثلاثة سيناريوهات من العالم الحقيقي حيث تتفوق المسامير الأنبوبية المصنوعة من الألومنيوم

نحن لا نتحدث عن المزايا النظرية. فيما يلي التطبيقات الفعلية التي تحول إليها العملاءالمسامير الأنبوبية الألومنيوموشهدت تحسينات قابلة للقياس.

الإلكترونيات المحمولة – القضاء على التشقق والوزن

كانت إحدى الشركات المصنعة للأجهزة الطبية تستخدم مسامير من الألومنيوم الصلب لربط الأقواس الداخلية بغلاف رقيق من المغنيسيوم. تسببت قوة الإعداد في تشقق 1.5% من المساكن، وهو معدل خردة باهظ الثمن. قامت شركة Nuote Metals بتزويد 5056 برشامًا أنبوبيًا من الألومنيوم بساق مقاس 3 مم. انخفضت قوة الضبط بمقدار النصف تقريبًا، واختفت الشقوق، وفقد كل جهاز 1.2 جرامًا من وزن التثبيت. عند تشغيل أكثر من 500000 وحدة، يتم توفير ما يزيد عن نصف طن من الوزن.

الديكورات الداخلية للسيارات – سرعة عالية وقوة منخفضة

احتاج أحد موردي السيارات من الدرجة الأولى إلى تركيب زخارف قماشية على ألواح الأبواب البلاستيكية - 800000 عملية تجميع سنويًا. كانت المسامير الفولاذية شبه الأنبوبية مفرطة في التحديد: ولم تحمل الزخرفة أي حمولة تقريبًا. يؤدي التبديل إلى 6061 برشامًا أنبوبيًا من الألومنيوم إلى تقليل وقت دورة الضغط بنسبة 35% وإزالة بقع الصدأ على القماش ذي الألوان الفاتحة. كما انخفضت تكلفة البرشام بنسبة 40٪.

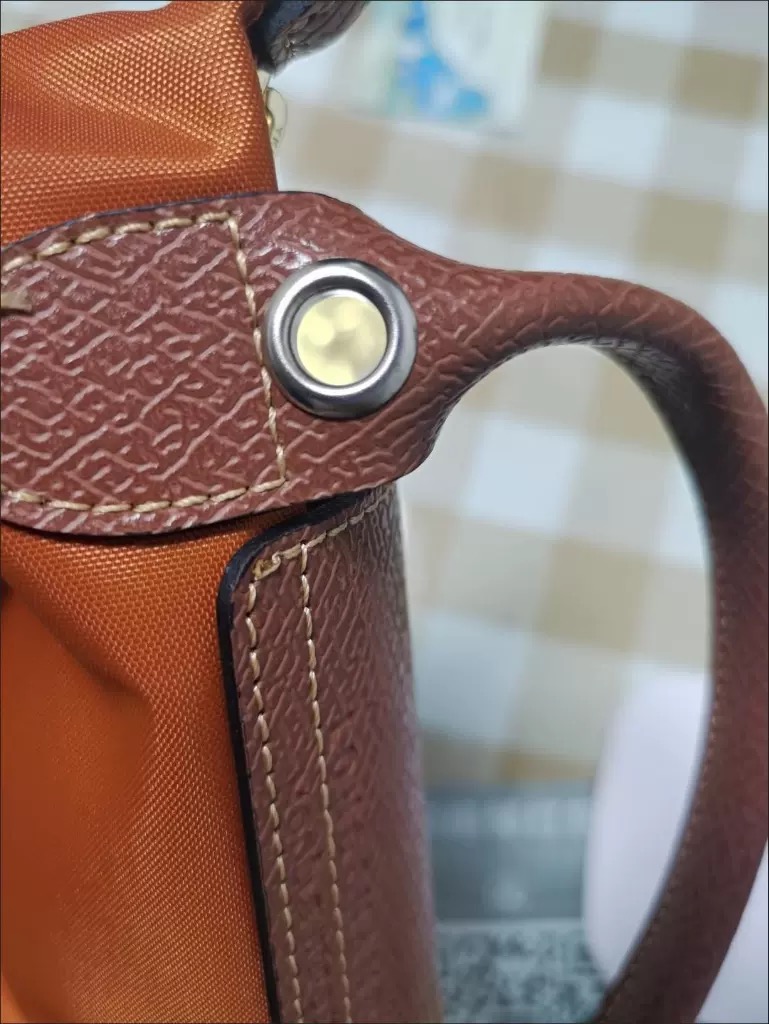

السلع الجلدية وحقائب الظهر - لا تتعرض للسحق ولا تصدأ

أرادت إحدى العلامات التجارية لحقائب الظهر برشامًا خفيف الوزن وغير قابل للصدأ لمرفقات الحزام. تتآكل المسامير الأنبوبية الفولاذية بعد الاستخدام الخارجي؛ تتطلب مسامير الألمنيوم الصلبة الكثير من القوة وسحقت حزام النايلون. أوصت شركة Nuote Metals بـ 5056 برشامًا أنبوبيًا من الألومنيوم مع تشطيب واضح بأكسيد. تم تثبيت المسامير بشكل نظيف من خلال 3 مم من الحزام بالإضافة إلى 2 مم من الجلد، ولم تضيف أي وزن تقريبًا، ولم تظهر أي تآكل بعد عامين من الاستخدام الميداني.

المعلمات التقنية التي يمكنك استخدامها فعليًا

لا توجد ادعاءات تسويقية غامضة. فيما يلي الأرقام التي نعمل معها يوميًا في Nuote Metals.

نطاق الأبعاد والتسامح

• القطر الخارجي للساق: 1.6 مم إلى 8 مم (±0.05 مم)
• سمك الجدار: 0.20 مم إلى 0.40 مم (±0.03 مم)
• قطر الحافة: 3 مم إلى 16 مم (±0.10 مم)
• الطول الكلي: 2.5 ملم إلى 12 ملم (±0.10 ملم)

بالنسبة لأقطار السيقان التي تقل عن 2 مم، نوصي بشكل عام باستخدام شبه أنبوبي بدلاً من ذلك - يصبح الجدار رقيقًا جدًا بحيث لا يمكن تشكيله بشكل موثوق.

التثبيت – ما يصلح وما لا يصلح

نظرًا لأن الجدار رقيق، فإن تثبيت المسامير الأنبوبية المصنوعة من الألومنيوم يختلف عن تثبيت المسامير الصلبة أو شبه الأنبوبية.

عوامل النجاح الحاسمة

• قطر الثقب: عرقوب OD + 0.05 إلى 0.10 ملم. ضيق جدًا وأبازيم الحائط. فضفاض جدًا والتجعيد غير متساوٍ.
• إزالة الأزيز: ضروري. سوف يؤدي نتوء مرتفع إلى تقسيم الجدار الرقيق.
• ملف تعريف السندان: استخدم سندانًا مقعرًا ضحلًا. السندان المسطح يسحق الضفيرة.
• السكتة الدماغية: ضربة واحدة ثابتة. لا تقم أبدًا بإعادة ضرب نفس البرشام - فالألومنيوم يعمل على تصلب وتشققات.

قوة الإعداد الموصى بها (سبائك 5056، كومة 2-3 مم)

يوضح الجدول أدناه نطاقات القوة النموذجية لأقطار السيقان المشتركة.

هذه القوى تعادل تقريبًا نصف ما يتطلبه برشام ألومنيوم صلب بنفس القطر.

الجودة والتوثيق - ما نقدمه

تعمل شركة Nuote Metals بموجب ISO 9001:2015. كل دفعة منالمسامير الأنبوبية الألومنيوميتضمن رقم الدفعة الذي يعود إلى شهادة مطحنة المواد الخام، وسجل مطبعة الإنتاج، وتقرير الفحص النهائي. نقوم بإجراء أخذ عينات AQL وفقًا لمعيار ISO 2859 - الأبعاد الحرجة عند 1.0، والكبير عند 2.5، والصغرى عند 4.0.

نحن نقدم أيضًا إقرارات RoHS لجميع التشطيبات (المطحنة، المؤكسد الشفاف، المؤكسد الذهبي/الأسود، تحويل الكرومات) بدون أي رسوم إضافية.

عندما لا تكون المسامير الأنبوبية المصنوعة من الألومنيوم هي الخيار الصحيح

نريد منك أن تحدد بشكل صحيح، وليس مجرد شراء منا. لا تستخدم المسامير الأنبوبية المصنوعة من الألومنيوم عندما:

• سيشهد المفصل أكثر من 50 نيوتن من قوة القص (حوالي 5 كجم من الحمل الثابت)
• يتجاوز سمك كومة المواد 4 مم
• تشتمل البيئة على الغمر المستمر في المياه المالحة (استخدم أنبوبًا من الفولاذ المقاوم للصدأ 316 بدلاً من ذلك)
• أنت بحاجة إلى وصلة هيكلية عالية القوة (استخدم مادة صلبة أو شبه أنبوبية)

بالنسبة لهذه الحالات، تقوم شركة Nuote Metals بتصنيع المسامير الصلبة وشبه الأنبوبية من الألومنيوم والفولاذ والفولاذ المقاوم للصدأ والنحاس والنحاس. سنخبرك بصراحة أي نوع يناسب طلبك.

البدء باستخدام مجموعة العينات

أسرع طريقة للتحقق من صحةالمسامير الأنبوبية الألومنيوملأن مجمعكم هو امتحانهم. تقدم Nuote Metals عينات مجانية من الأحجام المخزنة - أنت تدفع فقط رسوم البريد السريع. قم بتوفير سمك مجموعة المواد الخاصة بك وقطر الساق المطلوب، وسوف نقوم بحساب طول البرميل الموصى به ونرسل لك ثلاثة أطوال متجاورة للاختبار.

اتصل بنا لمعرفة سمك المكدس والبيئة والحجم السنوي. سوف نقوم بالرد خلال يوم عمل واحد بتوصية خاصة بالسبائك والتشطيبات وأوراق البيانات الفنية وعينة العرض.
